Gedetailleerde resultaten van de CSFM-analyse
Verbeteringen in de scheurwijdtecontrole
Beperkte spanningscontrole in Detail
Presentatie van relevante resultaten in gedetailleerde grafieken in Detail
Verankeringscontrole stap voor stap
Gedetailleerde resultaten van de CSFM-analyse
ConcreteReinforced concretePrestressed concreteKnowledge baseDetail 2D

Gedetailleerde resultaten van de CSFM-analyse

Dit artikel is ook beschikbaar in
ENCZDEESFRITPTNLHUROKRPLTHTRVIZH

Dankzij de verbeterde post-processing van de CSFM-resultaten kunt u alle resultaten in elk deel van de geanalyseerde constructie bekijken en het gedrag ervan onder gedefinieerde belastingen uitgebreid bekijken.

In de oudere versies van IDEA StatiCa Detail kreeg u alleen de extreme resultaten van CSFM-analyse. Het kritieke punt van de structuur was gemarkeerd en de overige betonnen delen of wapening hadden de overeenkomstige kleur op basis van het kleurenpalet. Als u geïnteresseerd was in andere waarden dan het kritieke punt, moest u die schatten op basis van de kleuren.

Alle CSFM-uitgangen zijn beschikbaar

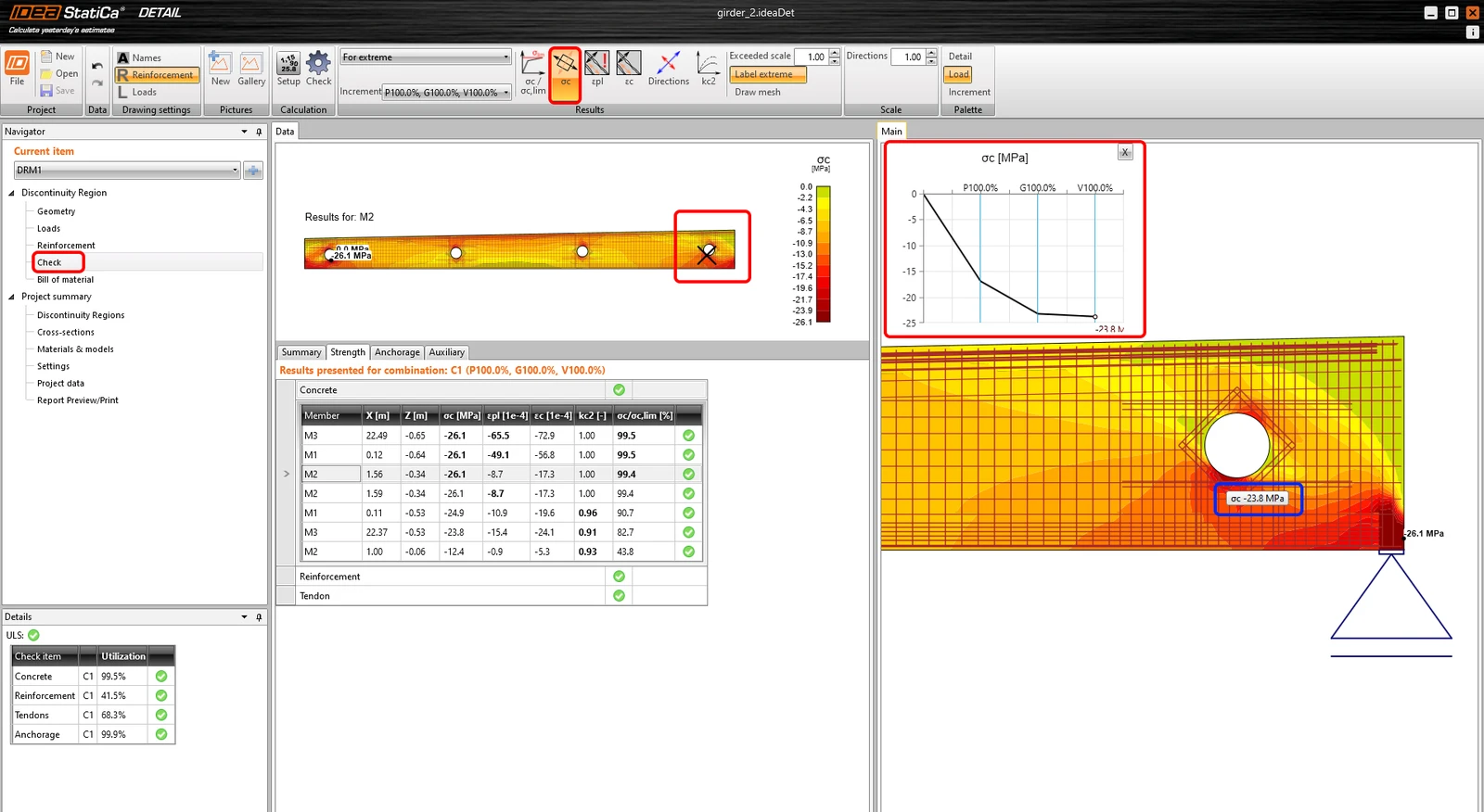

Schatten is nu niet meer nodig! Alle CSFM-resultaten kunnen als tooltip worden weergegeven door een paar seconden met de muisaanwijzer op het gewenste punt te blijven staan of door simpelweg de linkermuisknop te gebruiken. De weergegeven waarde komt altijd overeen met het resultaat van het dichtstbijzijnde knooppunt van het eindige-elementenraster van het model van gewapend beton. Deze functionaliteit is beschikbaar voor alle CSMF-uitgangen en controleert alle entiteiten van het eindige-elementenmodel, d.w.z. beton, wapening en kabel.

Resultaten in een grafiek

En er is nog meer! Gebruik de rechtermuisknop om een nieuwe functie uit te proberen - het interpreteren van resultaten in een grafiek. Als u op een deel van de constructie klikt (Shift+linkermuisknop of het contextmenu openen met de rechtermuisknop), wordt een belasting-vervormingskromme of een kromme die de ontwikkeling van de gecontroleerde variabele (spanning, rek, scheurwijdte enz.) weergeeft, getekend in de linkerbovenhoek van het hoofdbeeld. De kromme geeft alle belastingsstappen weer die in de CSFM-analyse zijn toegepast voor de huidige belastingsomstandigheid of -combinatie. De waarde van de belastingstoename die op het tabblad Resultaten is geselecteerd, wordt in de grafiek rood gemarkeerd. De horizontale as vertegenwoordigt de toegepaste belastingstoename (P = 100% van de toegepaste voorspanning, G = 100% van de toegepaste permanente belasting, V = 100% van de toegepaste variabele belasting). De verticale as vertegenwoordigt de CSFM-resultaten, zoals spanning, rek, scheurwijdte, verankeringskrachten enz. De gegevens van de grafiek kunnen worden geëxporteerd naar een bitmap, CSV- of DXF-bestand via het contextmenu van de grafiek (rechtsklik-knop).

De belasting-vervormingskromme is in feite een capaciteitskromme (of pushover-kromme) van het geanalyseerde discontinuïteitsgebied. U kunt deze uitgangen van de grafiek dus gebruiken als een structureel seismisch ontwerp voor uw project noodzakelijk is. In dat geval waardeert u de gegevensexport naar CSV-bestand.

Tips om efficiënt te werken met gedetailleerde resultaten in IDEA StatiCa Detail

  • als de aanwijzer op het punt blijft staan, verschijnt een tooltip met het momenteel gecontroleerde resultaat
  • met behulp van de linkermuisknop verschijnt een tooltip met het momenteel gecontroleerde resultaat

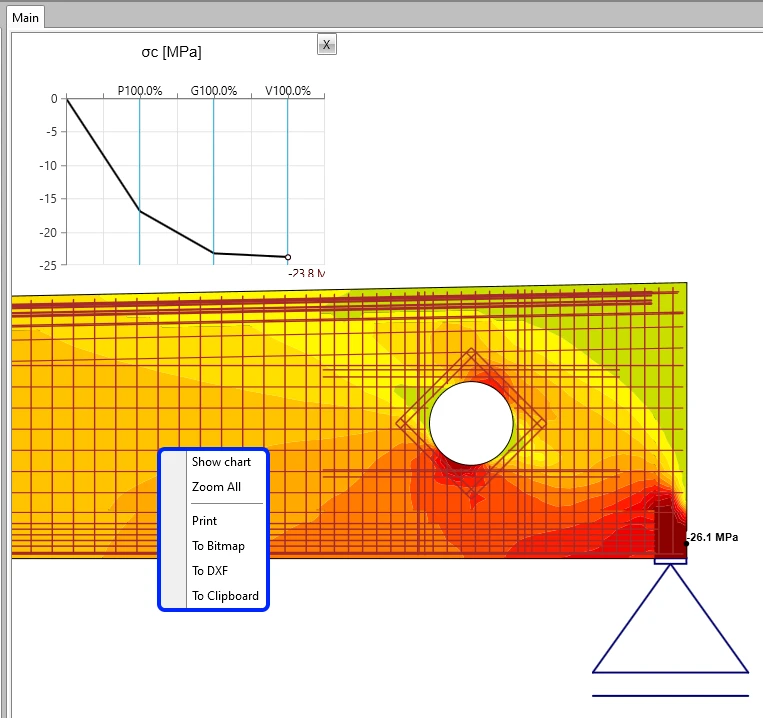

  • naast de basisfuncties (afdrukken, exporteren naar Bitmap, DXF en klembord) biedt het contextmenu met de rechtermuisknop in het hoofdmenu een nieuwe optie om gedetailleerde resultaten in een grafiek weer te geven

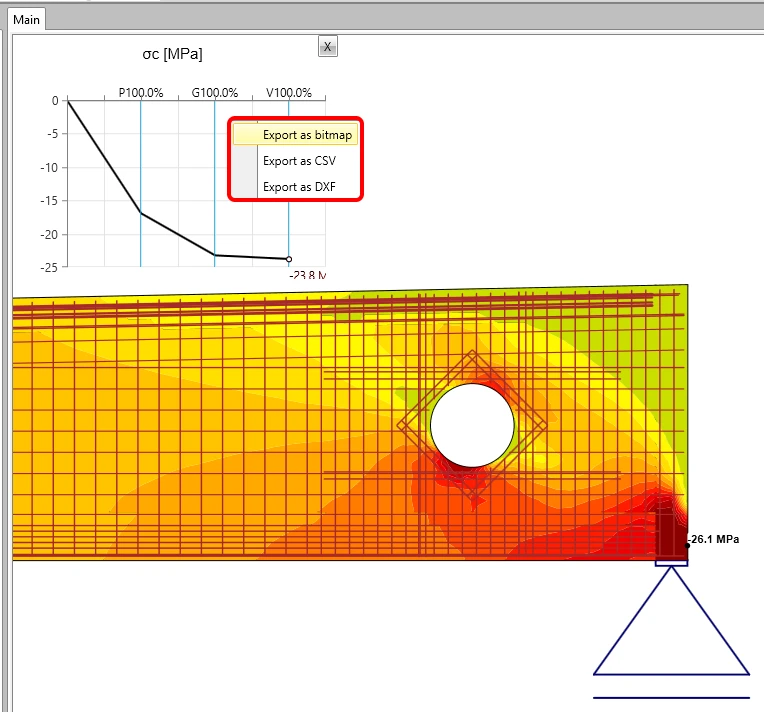

  • gebruik het contextmenu met de rechtermuisknop in de grafiek om de grafiek te exporteren naar een bitmap, CSV- of DXF-bestand

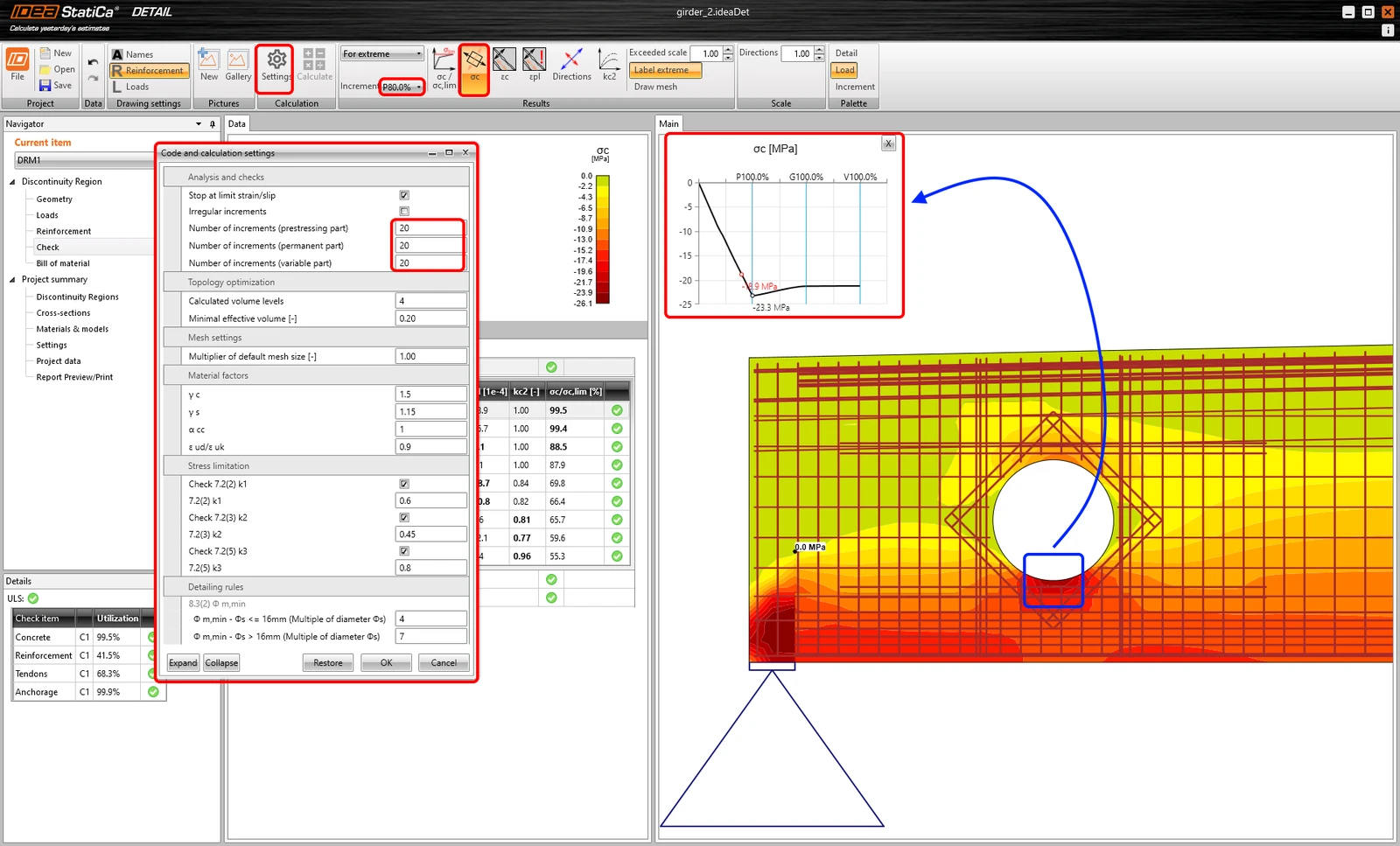

  • stel het aantal belastingstappen in om de vloeiende capaciteitskrommen te krijgen
  • druk op Shift + de linkermuisknop in de geanalyseerde structuur om het overeenkomstige resultaat in de grafiek te krijgen

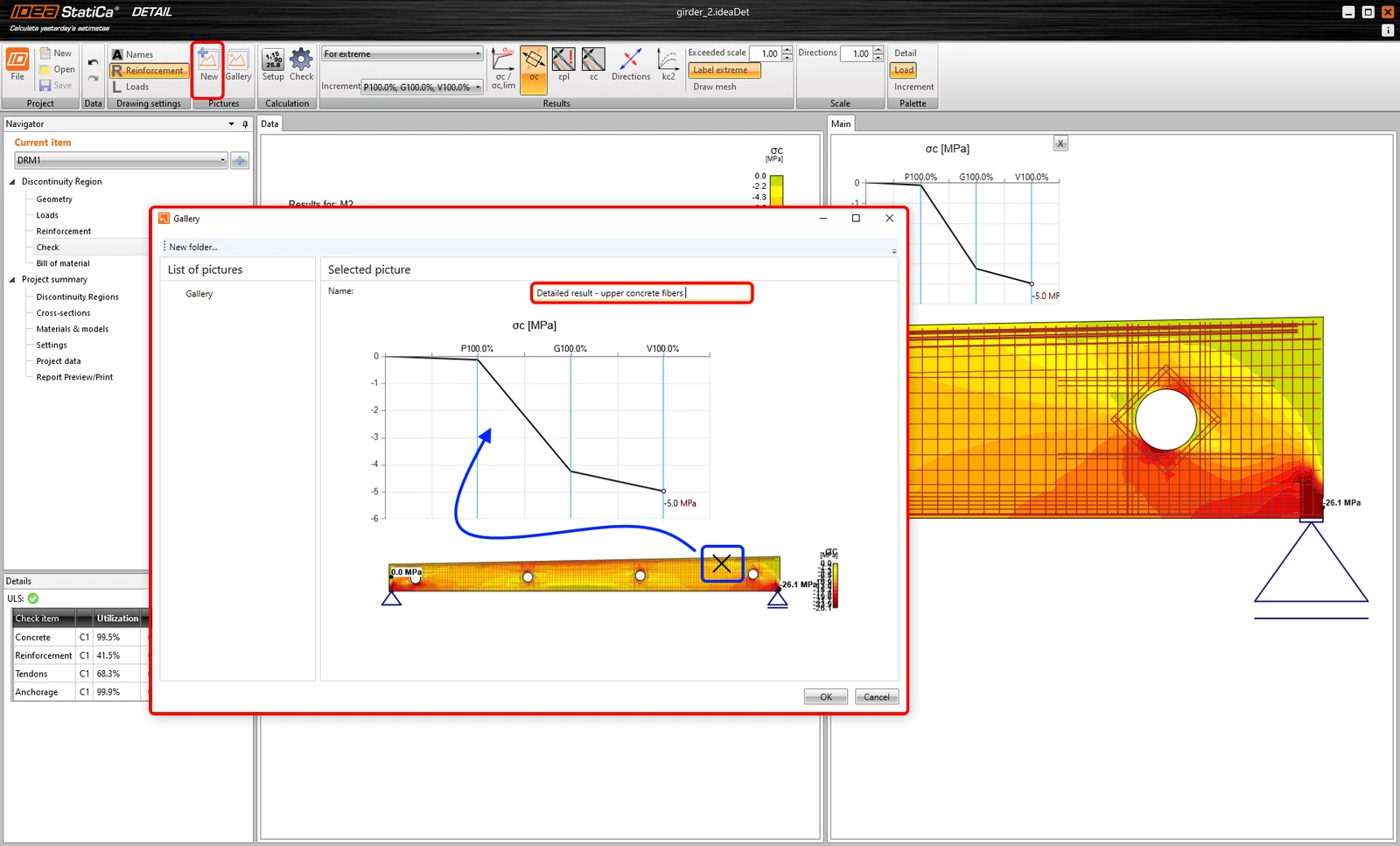

  • sla de gedetailleerde resultaten op in de Galerij en voeg deze beelden toe aan uw verslag

Beschikbaar in beide Enhanced edities van IDEA StatiCa Concrete en IDEA StatiCa Prestressing.

Introductievideo van de functie Automatische berekening van het eigen gewicht en gedetailleerde CSFM-resultaten:
