Solitamente, in caso di singolarità nell'analisi di IDEA StatiCa Connection, la descrizione delle singolarità può essere trovata nella schermata Check nella scheda Analysis. Inoltre, la causa della singolarità è generalmente visibile nella schermata 3D.
La singolarità può essere causata da quanto segue:
Elemento o piastra non collegati

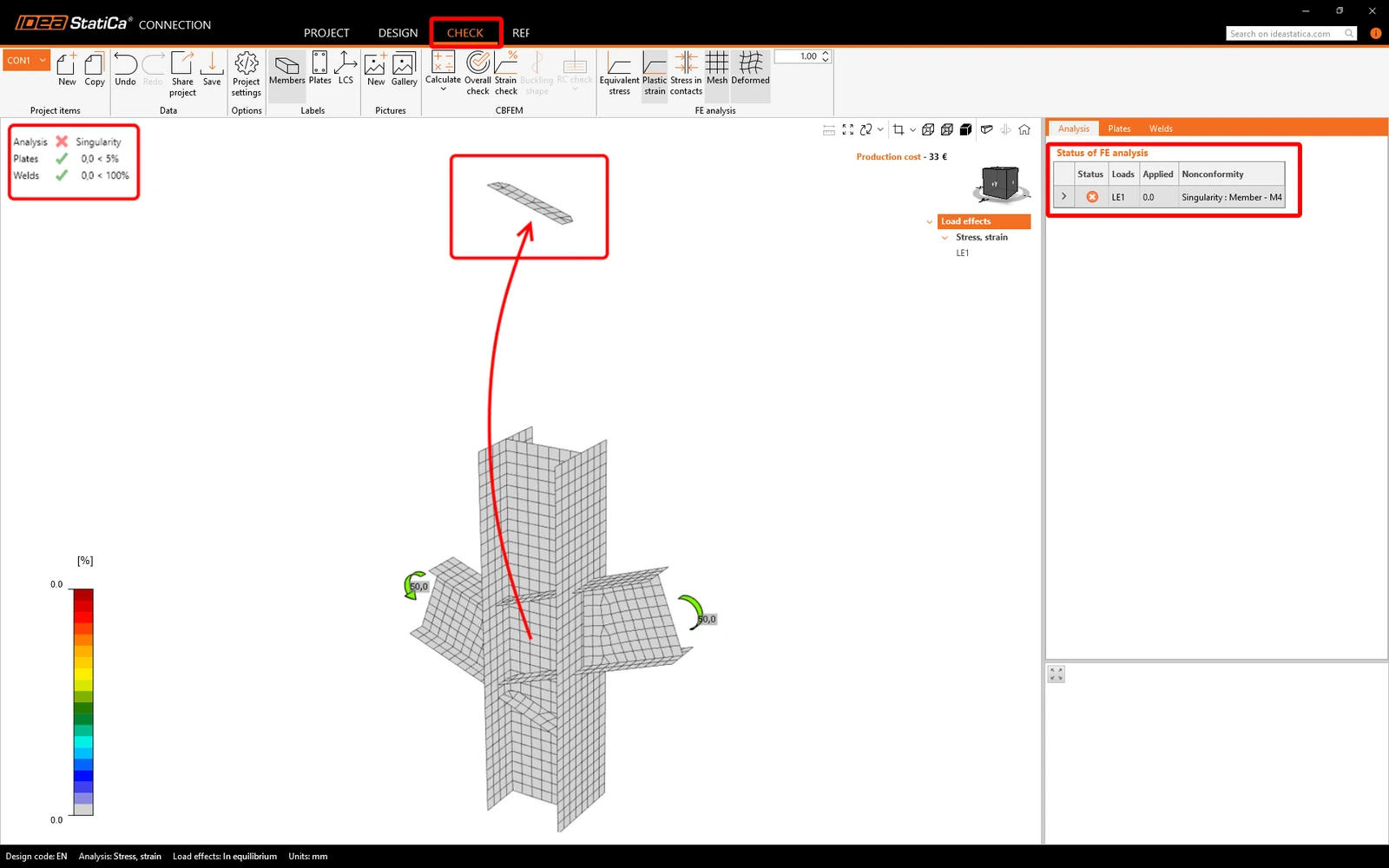

La ragione più semplice per la singolarità è quando uno o più componenti non sono collegati al resto della struttura (saldature, bulloni o operazioni di contatto mancanti). Gli elementi finiti di questo componente non sono in alcun modo vincolati e quindi "volano via".
Singolarità su sezioni cave circolari (CHS)
In IDEA StatiCa Connection, gli elementi con Sezione Cava Circolare (CHS) sono modellati utilizzando elementi shell piani. Il taglio di una sezione CHS o tubolare lungo il suo asse con una piastra può causare una singolarità nell'analisi. Un avviso di singolarità simile si verifica spesso quando si salda un tubo lungo la sua lunghezza. Entrambi i problemi sono causati dalla stessa ragione: la discretizzazione di una superficie curva in elementi shell piani angolari può creare discrepanze geometriche lungo la linea di taglio o saldatura.

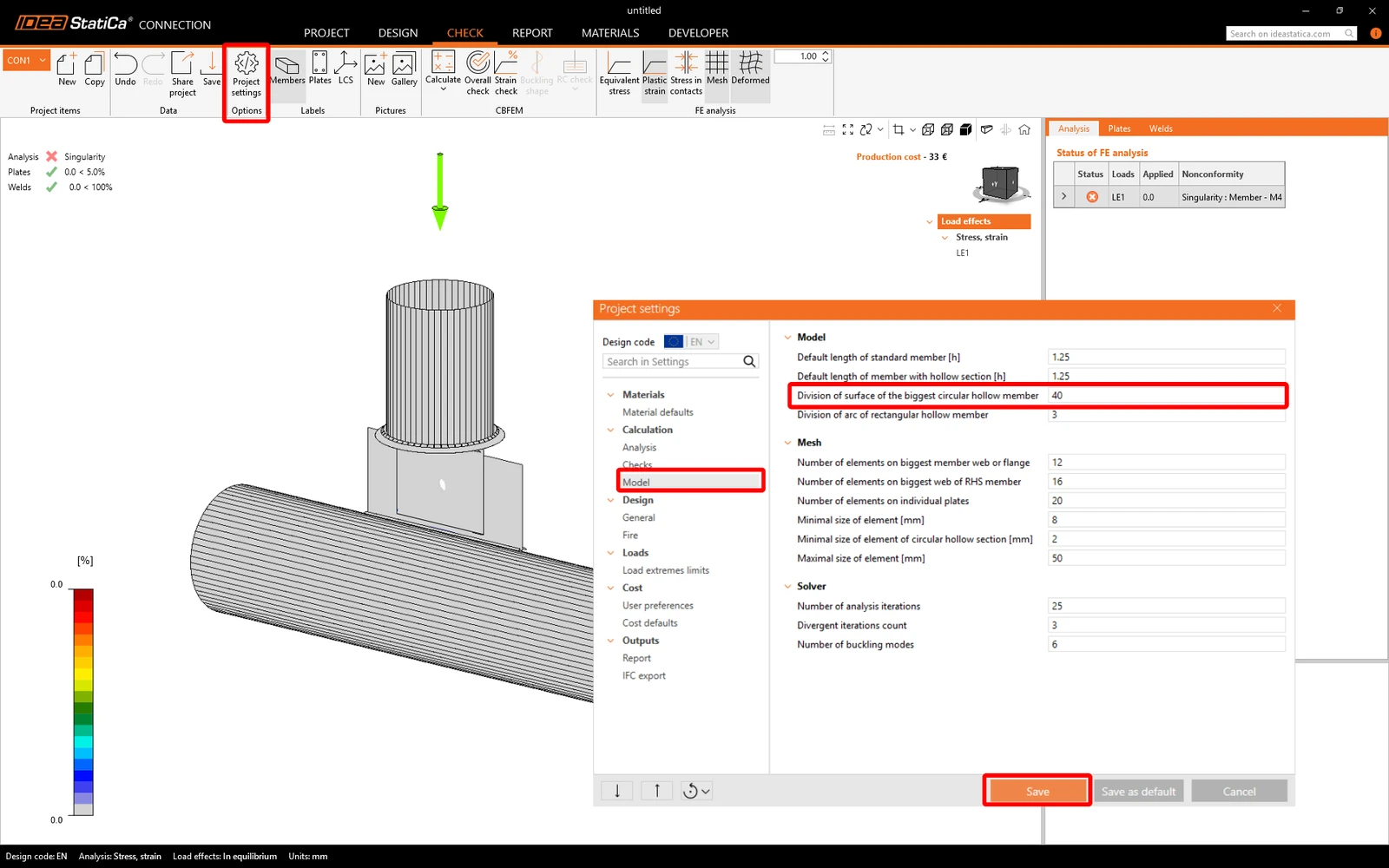

Per risolvere questo errore, aprire le Project settings e modificare il valore predefinito della Division of surface of the biggest circular hollow member da 64 a un numero inferiore, ad esempio 40.
Collegamento con singolo bullone soggetto a momento flettente

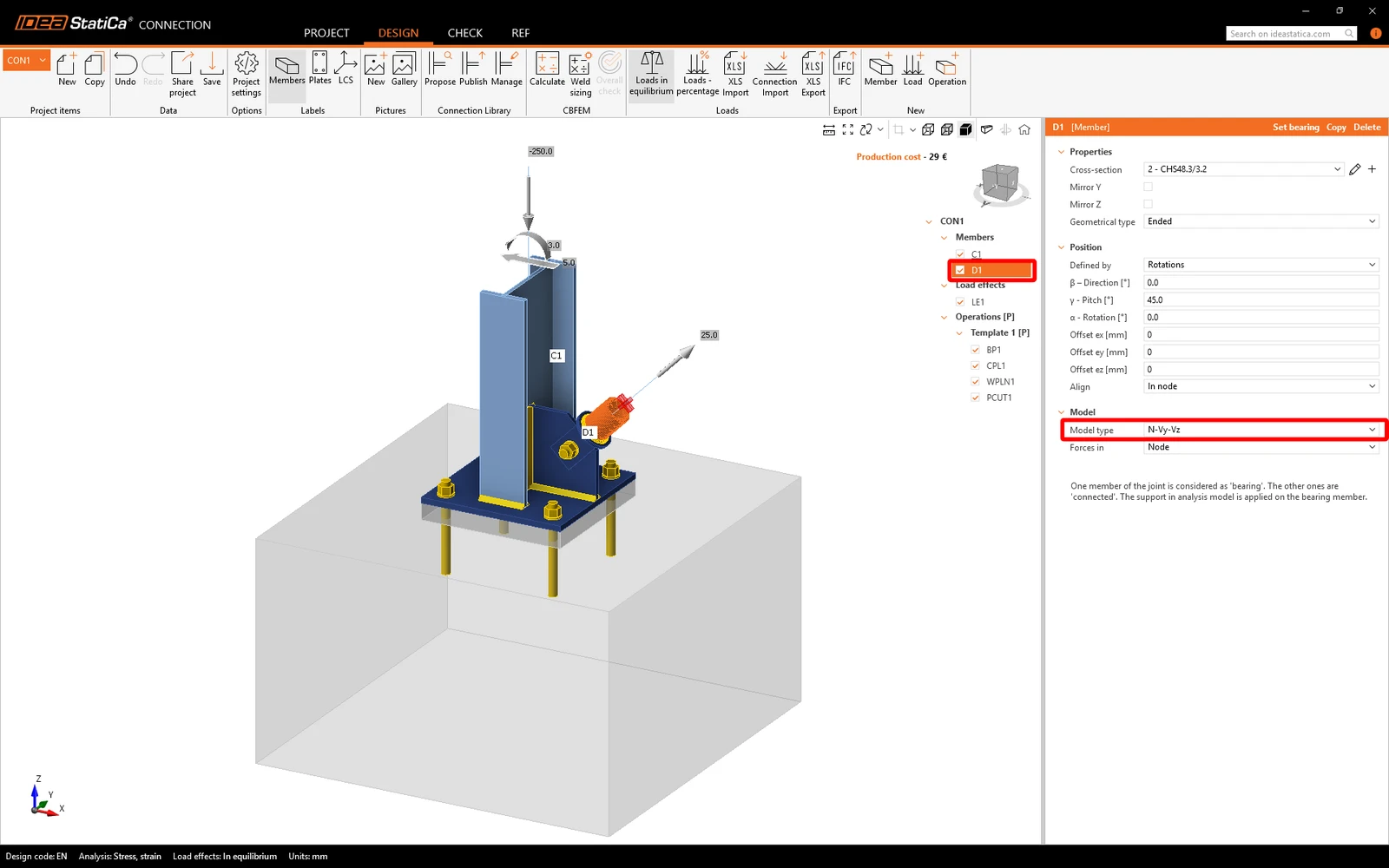

L'applicazione di un momento a un elemento collegato con un singolo bullone trasforma il giunto da un collegamento stabile in un meccanismo cinematico, causando una singolarità nell'analisi. Per evitare ciò, modificare il Model type dell'elemento collegato in N-Vy-Vz, che limita il trasferimento del momento e garantisce che il giunto con singolo bullone trasferisca solo forze di taglio e normali.
Distanza eccessiva tra le piastre collegate

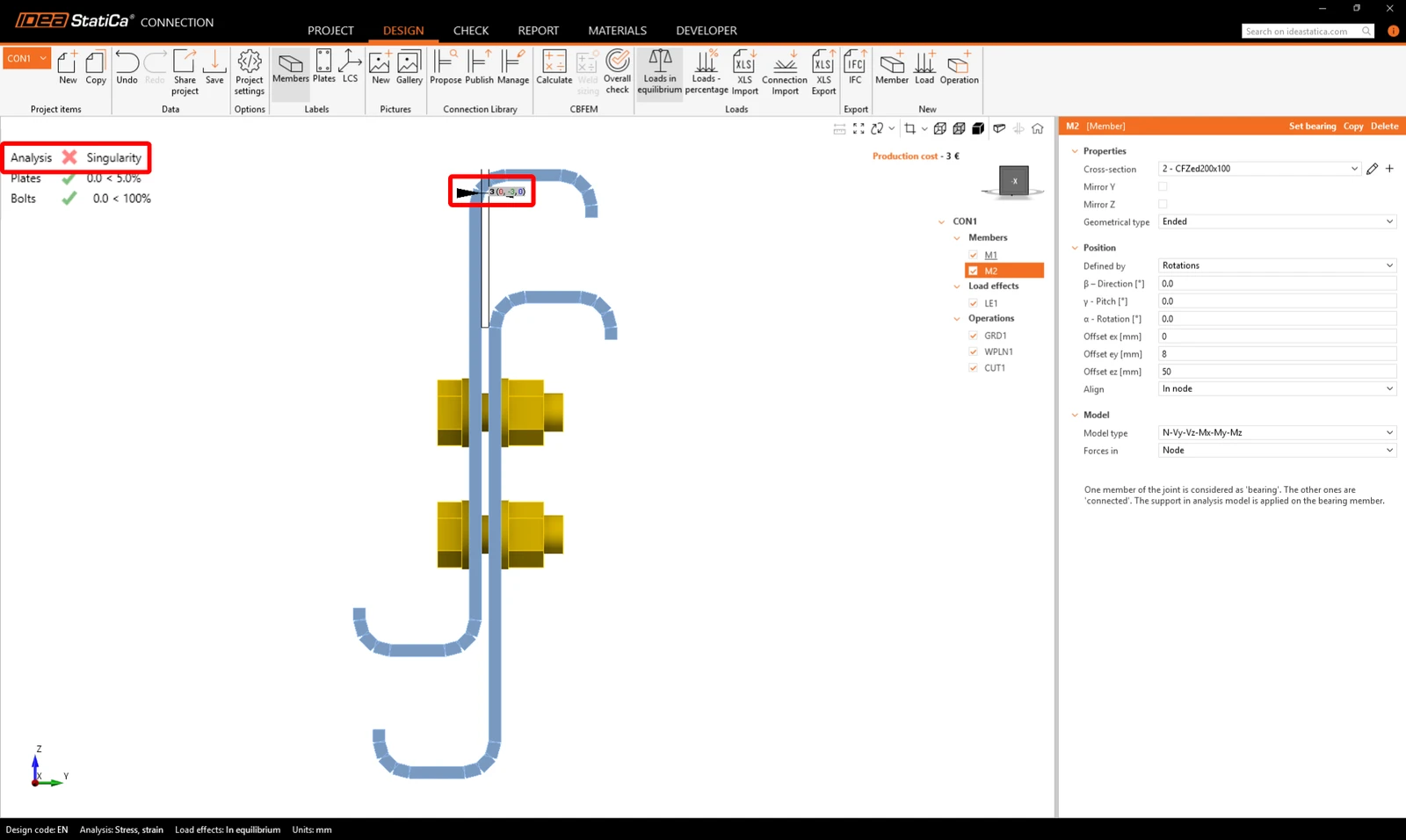

Quando si modella un contatto o un collegamento bullonato tra piastre, prestare attenzione alla distanza tra di esse. L'operazione Bolt grid and Contact può colmare piccoli disallineamenti tra gli elementi, tuttavia la distanza massima consentita è di 2 mm. Se la distanza supera i 2 mm, il calcolo non può essere eseguito e l'analisi risulterà in una singolarità.
