Note di rilascio IDEA StatiCa Steel 10.0

Introduzione

È stato un lungo percorso dal primo rilascio di IDEA StatiCa Connection nel 2014. All'epoca abbiamo introdotto un approccio innovativo per la progettazione e la verifica dei collegamenti in acciaio. Basato su un esclusivo Metodo degli Elementi Finiti a componenti (CBFEM), IDEA StatiCa Connection è rapidamente diventato una soluzione leader in questa parte critica del moderno processo BIM-based per le strutture in acciaio. Facendo leva sullo slancio di oltre 2000 clienti in tutto il mondo, stiamo ampliando le possibilità di progettazione e accelerando il lavoro grazie a migliori integrazioni di IDEA StatiCa con software di terze parti.

La versione 10 è ambiziosa perché aspira a risolvere un grande problema ingegneristico – la progettazione sismica dei collegamenti in acciaio. E risolverlo non solo per i manuali e i collegamenti semplici, ma per tutte le topologie di collegamenti e giunti, caricati in più direzioni. E mantenere questo processo in pochi minuti. Il nuovo Capacity design per la verifica sismica di collegamenti e giunti rimuove l'ultimo ostacolo affinché IDEA StatiCa possa essere utilizzato in ogni progetto nel mondo. Progettazione affidabile e rapida dei collegamenti in un'interfaccia fluida, collegata al BIM: questa è la nuova IDEA StatiCa!

Calcola le stime di ieri!

IDEA StatiCa Connection

Verifica sismica

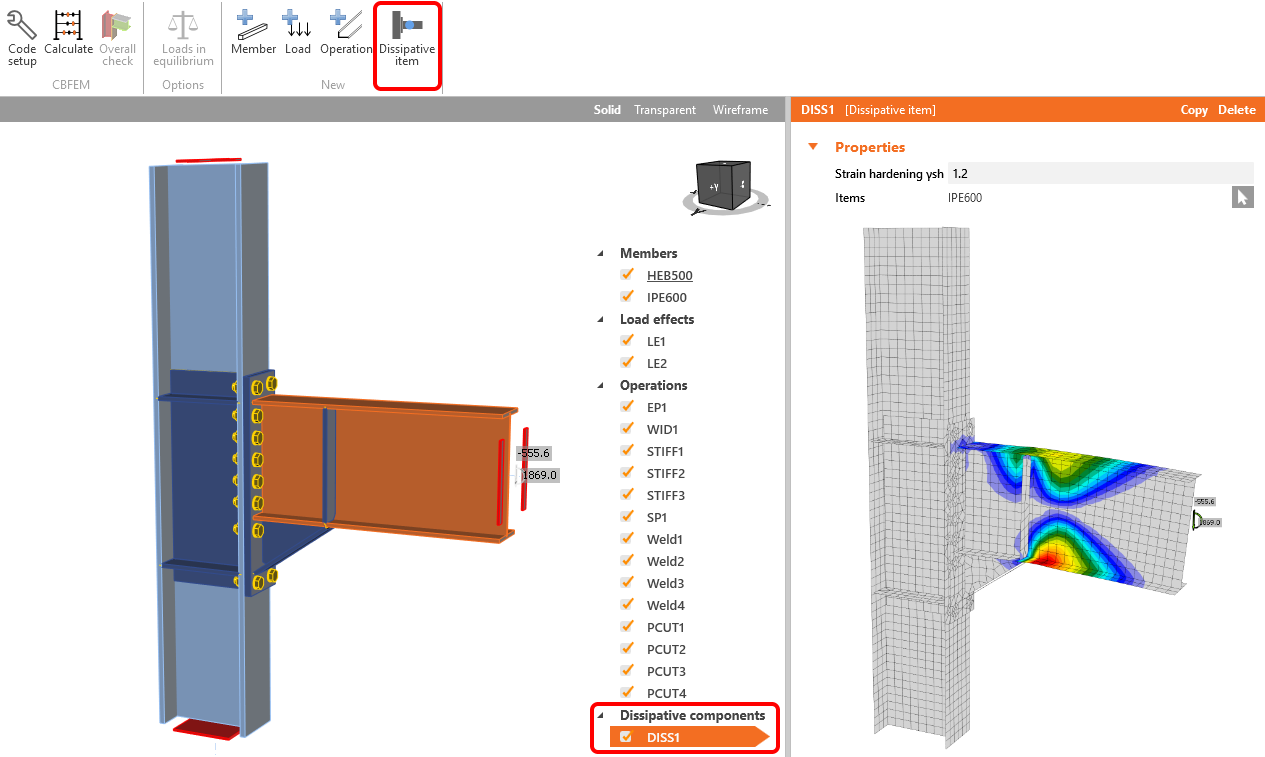

Il nuovo tipo di analisi Capacity design sostituisce l'attuale Member capacity design. La nuova analisi è in grado di eseguire la verifica normativa di giunti in zone sismiche in tutto il mondo grazie a un elevato livello di personalizzazione. Viene aggiunta l'operazione Dissipative item, in cui vengono selezionati elementi o piastre con fattore di sovraresistenza applicato. Inoltre, il fattore di incrudimento può essere personalizzato. La formazione di una cerniera plastica può essere analizzata e dimostrata. L'analisi Capacity design è disponibile per tutti i codici disponibili (EN, AISC, CISC, AS, SP).

Verifica della deformazione locale per elementi cavi

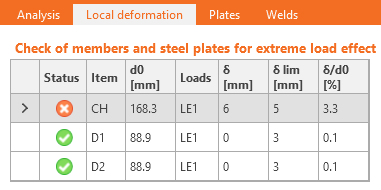

Verifica SLE della deformazione locale della sezione trasversale per elementi cavi.

Per ulteriori informazioni sulla verifica, consultare Giunti di elementi con sezione trasversale cava.

SP – Normativa di progettazione russa

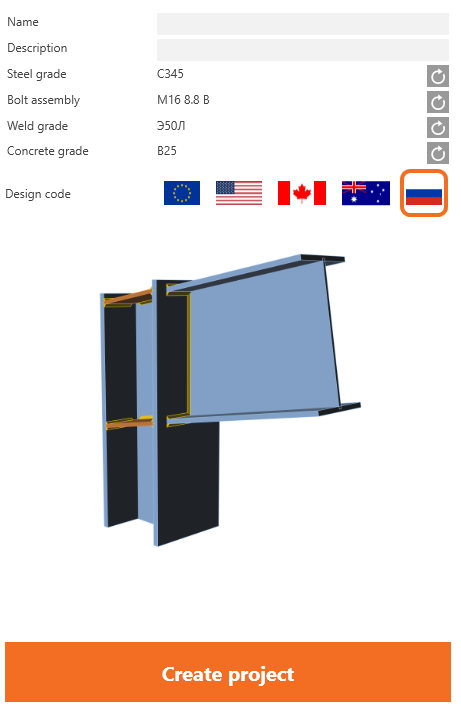

È stata implementata la normativa russa di progettazione delle strutture in acciaio SP 16 per i giunti acciaio-acciaio. I componenti bulloni, bulloni precaricati e saldature sono verificati secondo SP 16, inclusi i dettagli costruttivi. È stata implementata anche la verifica dei dettagli costruttivi per i bulloni.

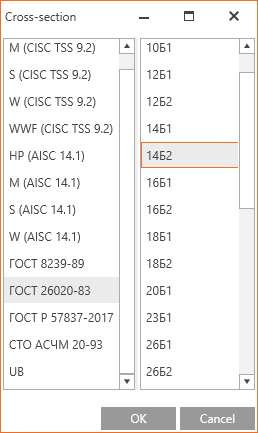

I gradi dell'acciaio, i gradi dei bulloni e le sezioni trasversali tipiche russe in acciaio sono ora elencati nella libreria.

Operazioni di produzione

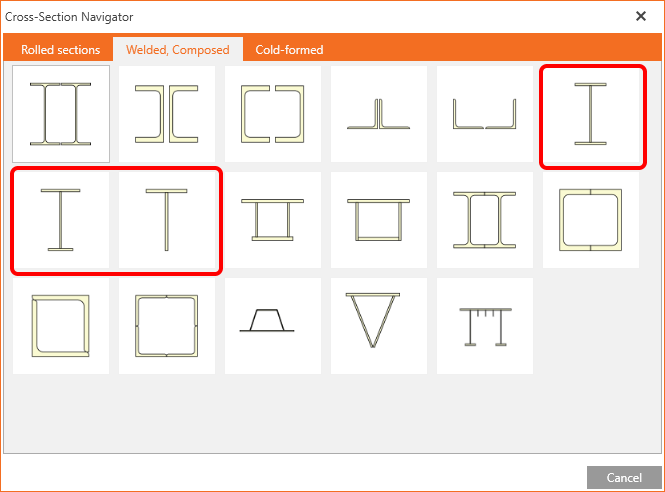

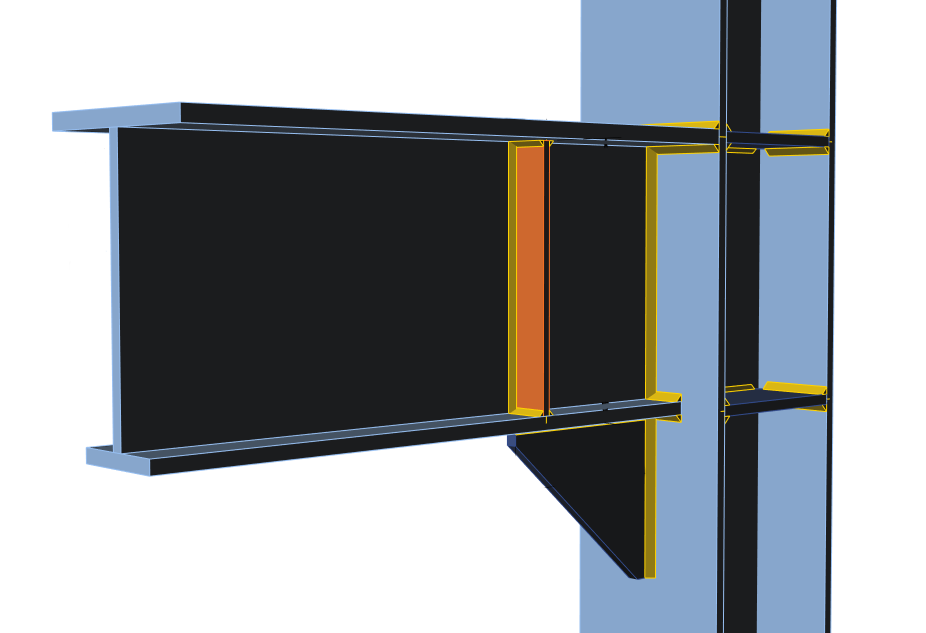

• Irrigidimento – può essere aggiunto automaticamente anche alle sezioni trasversali saldate. L'irrigidimento stesso modifica ora le proprie dimensioni in base all'ala più piccola.

• Saldatura di elementi cavi tra loro (tramite il metodo del bounding box). Anche spessori diversi possono essere saldati insieme.
• Taglio a 45° per elementi di irrigidimento – l'elemento di irrigidimento può essere tagliato e saldato su entrambi i lati con operazioni di produzione a taglio obliquo.

• Taglio di elementi cavi tramite piastra – per le piastre di nodo, il vero contorno viene ora tagliato nell'elemento cavo.

IDEA StatiCa Code-check manager

Aggiornamento dei collegamenti CAD

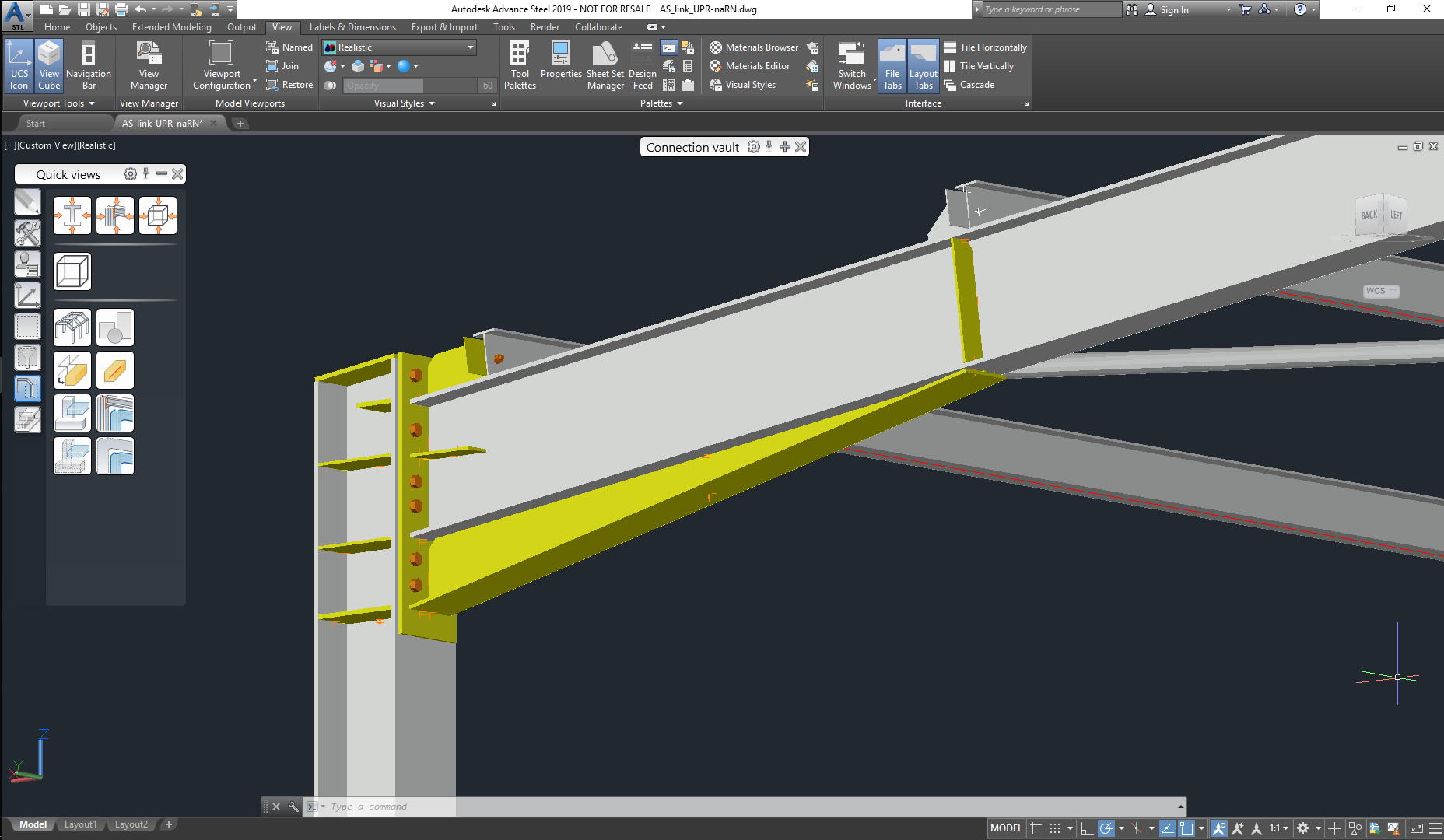

È stato dedicato un notevole sforzo al miglioramento della procedura BIM per una migliore rilevazione delle saldature. Nella versione 10.0, le saldature longitudinali alla trave vengono importate correttamente nei giunti di telaio.

Aggiornamento dei collegamenti FEA

Il collegamento BIM con SAP2000 è stato aggiornato in modo che la versione corrente SAP2000 21.0 sia ora completamente supportata.

IDEA StatiCa Steel Member

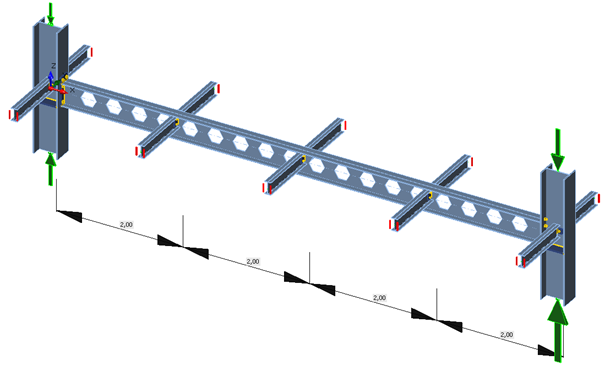

Steel Member è una nuovissima applicazione che prende il Metodo degli Elementi Finiti a componenti (CBFEM) da IDEA StatiCa Connection e lo applica su scala più ampia – a intere parti di una struttura: elementi, colonne e telai.

L'applicazione mira ad analizzare i fenomeni di instabilità della trave e di instabilità flesso-torsionale tenendo conto della reale influenza dei giunti terminali e intermedi. Gli ingegneri eseguiranno l'analisi di stabilità di base della trave nelle applicazioni FEA nel modo a cui sono abituati. IDEA StatiCa Steel Member consentirà un'analisi più precisa di elementi atipici o complessi.

IDEA StatiCa 10.0 introduce una versione BETA di IDEA StatiCa Steel Member per l'analisi strutturale e la progettazione di elementi a barra (travi, colonne, diagonali, ecc.) al fine di dimostrare le possibilità di calcolo. La versione BETA non è disponibile pubblicamente. Se si è interessati a ricevere un pacchetto di test BETA (un tutorial, un video esplicativo e un modulo di feedback), contattare il proprio rivenditore o direttamente IDEA StatiCa all'indirizzo [email protected].
