Progettazione di collegamenti RFI – Revisione di una piastra d'anima bullonata in una piastra d'anima saldata

Questo articolo fa parte della serie "Connection Design RFIs."
Leggi tutti gli articoli della serie.

Piastra d'anima – qual è il problema?

I collegamenti a piastra d'anima singola sono tra i collegamenti più utilizzati in ogni struttura in acciaio per molte ragioni: facili da calcolare, fabbricare e costruire. Per semplificare il calcolo delle piastre d'anima, l'AISC ha introdotto una procedura di progettazione passo-passo nel Manuale di Costruzione in Acciaio dalla versione 13. Il Capitolo 10 include strumenti di progettazione per piastre d'anima singole, fornendo la configurazione appropriata in base alla forza di taglio di progetto richiesta.

Sebbene questi strumenti rappresentino un approccio semplice e rapido, le tabelle coprono solo i progetti convenzionali. Durante la fabbricazione e la costruzione, molte modifiche progettuali vengono richieste a causa di:

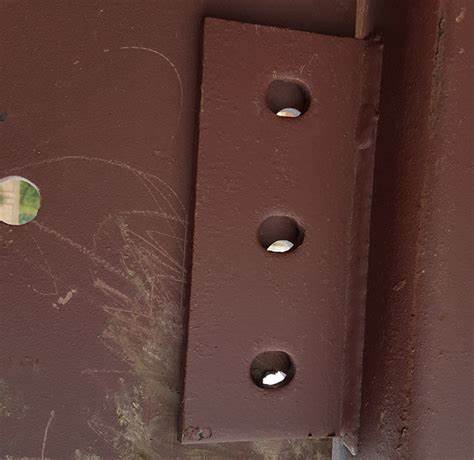

• Fori non allineati nella trave o nella piastra d'anima
• Intagli nelle travi
• Accesso limitato per l'installazione dei bulloni

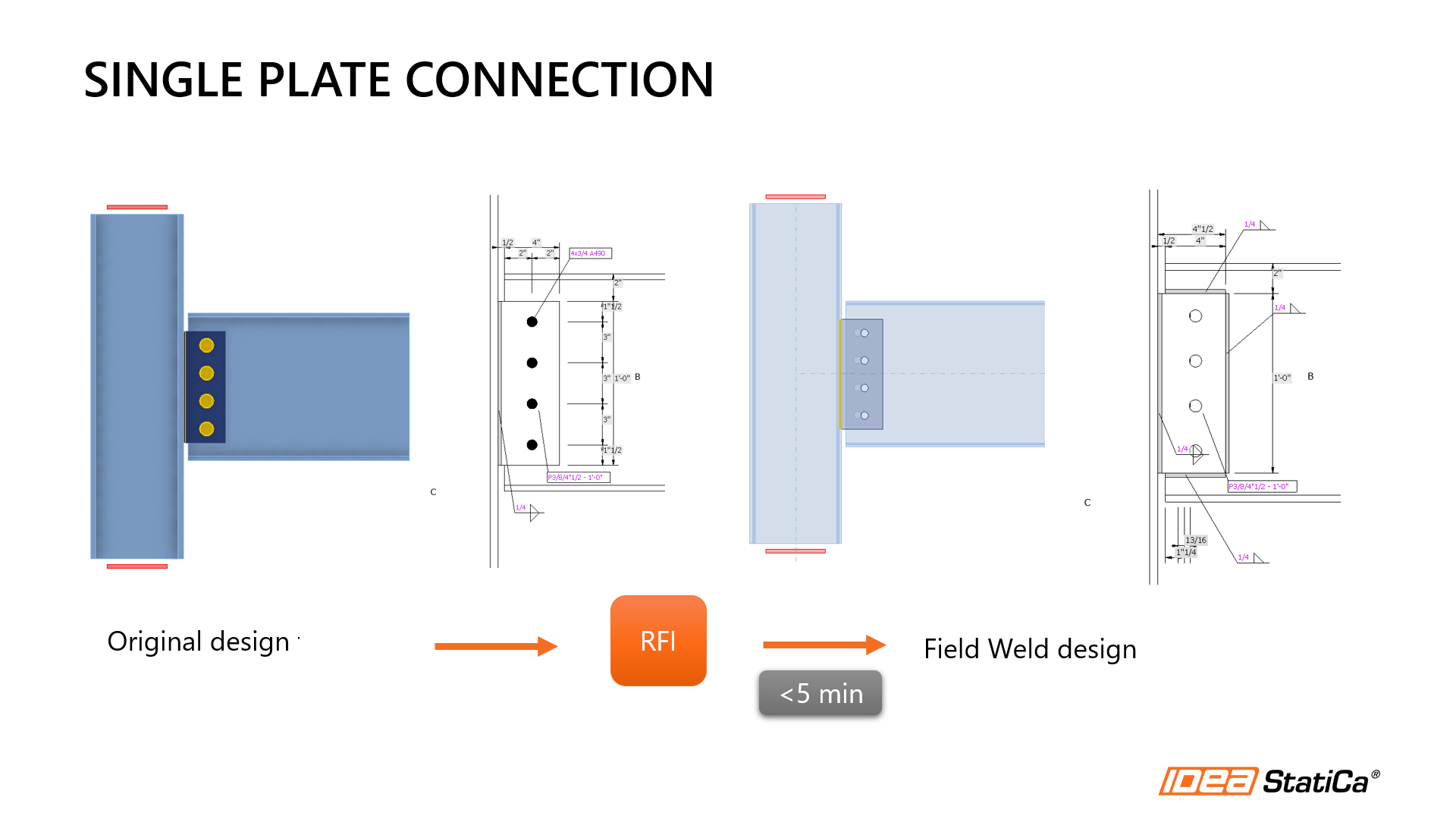

In tali casi, vengono presentate RFI all'Ingegnere Responsabile per rivalutare il collegamento a taglio. Ad esempio, modificando il collegamento bullonato in uno saldato (vedi alcune immagini qui) o verificando l'elemento per aperture vicino al collegamento, come un intaglio più grande sulle travi.

Come IDEA StatiCa può aiutare con le piastre d'anima

Con IDEA StatiCa, queste modifiche possono essere effettuate in meno di cinque minuti, contribuendo a evitare ritardi nel programma di costruzione che di solito derivano dalle modifiche progettuali.

IDEA StatiCa offre operazioni di modellazione per i collegamenti, consentendo di passare facilmente da un collegamento bullonato a uno saldato per piastre d'anima singole, angolari doppi, piastre d'estremità, ecc.

Di solito, la modifica del tipo di collegamento non causa problemi. Tuttavia, alcune verifiche, come la duttilità, vengono trascurate durante queste modifiche. I collegamenti a taglio sono concepiti come giunti cernierati, il che significa che possono ruotare liberamente.

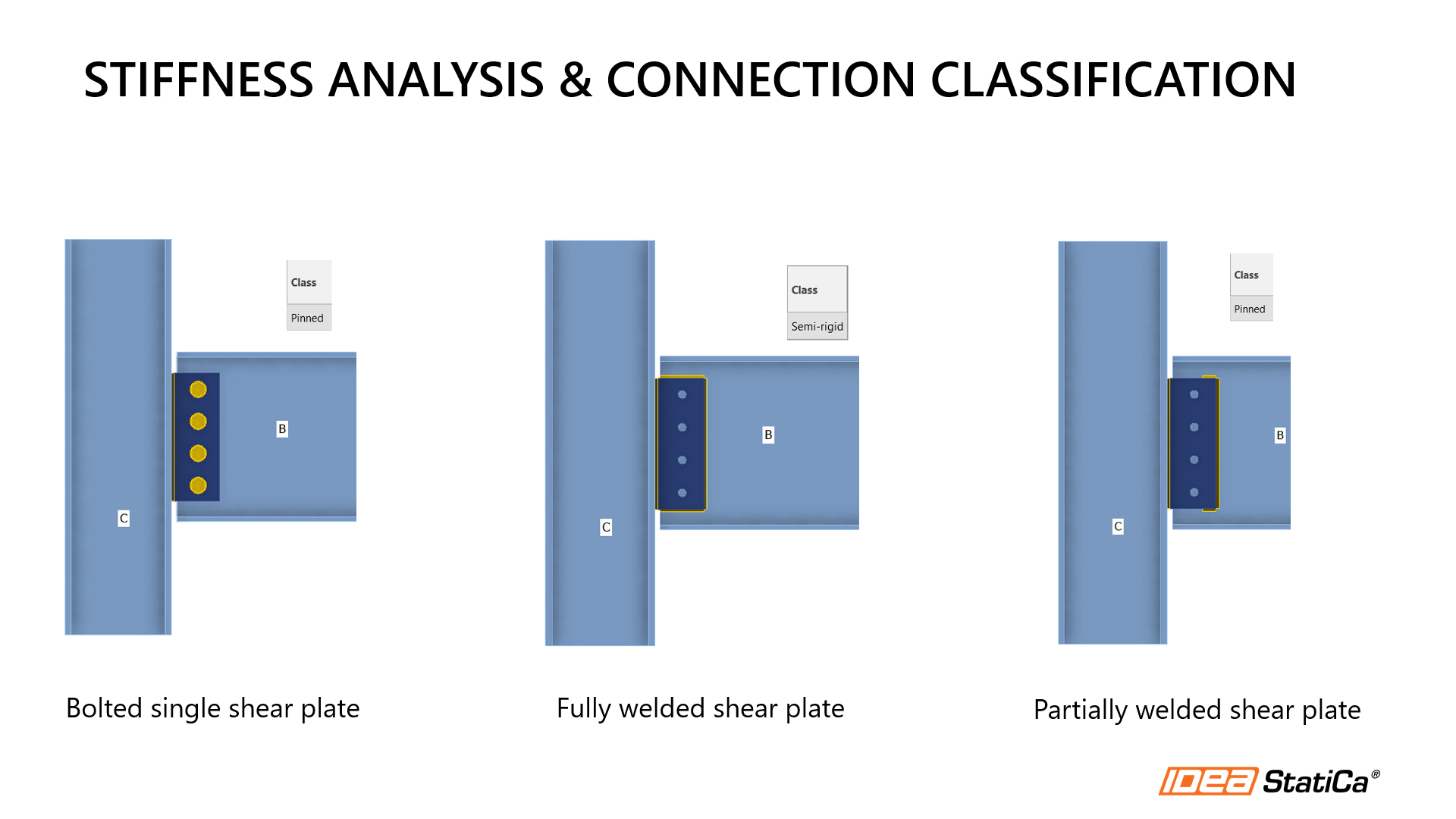

Quando si passa da bullonato a saldato si crea un collegamento più rigido che impedirà una certa rotazione dell'elemento. Di conseguenza, il collegamento si comporta come semi-rigido, il che si vuole evitare poiché il collegamento era destinato a rimanere cernierato.

Questa modifica viene spesso trascurata, poiché il calcolo della rigidezza rotazionale di un collegamento richiede molto tempo. Tuttavia, con IDEA StatiCa, questa analisi può essere completata in pochi minuti.

Eseguendo un'analisi di rigidezza in IDEA StatiCa, è possibile determinare rapidamente se il collegamento rimane cernierato e testare altre soluzioni progettuali per la modifica in cantiere. IDEA StatiCa aiuta a prendere decisioni informate in molto meno tempo rispetto ai calcoli tradizionali.

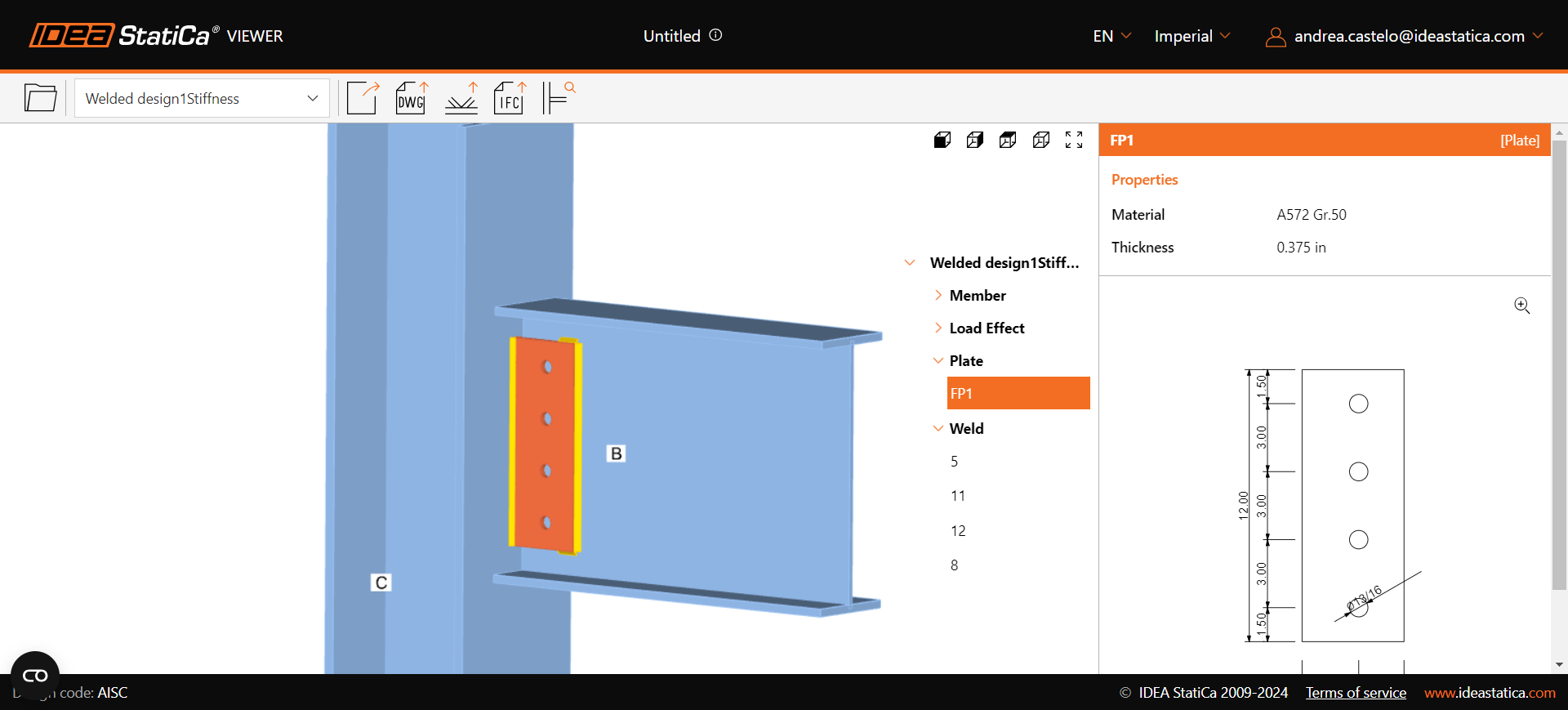

Una volta deciso il progetto definitivo, crea uno schizzo rapido delle modifiche e condividi un link al viewer con il responsabile del progetto in modo che possa esaminare il modello 3D del collegamento in cantiere tramite un dispositivo mobile!

Riepilogo

Quando sorgono sfide progettuali impreviste in cantiere, come fori non allineati o accesso limitato ai bulloni nelle piastre d'anima, IDEA StatiCa offre una soluzione rapida e affidabile.

Consentendo di rimodellare rapidamente un collegamento a taglio da bullonato a saldato, eseguire analisi di rigidezza e valutare l'impatto sul comportamento rotazionale, IDEA StatiCa garantisce che i collegamenti rimangano conformi ed efficienti. Inoltre, con la possibilità di condividere modelli 3D per la revisione in tempo reale tramite l'app Viewer, IDEA StatiCa non solo accelera il processo decisionale ma mantiene il progetto di costruzione nei tempi previsti.
