A Rhino3d és a Grasshopper próbaverzióját a Rhino3d weboldaláról töltheti le. Futtassa a Rhinoceros programot, és válassza ki a Meters sablont:
A parancssorba írja be: "Package Manager":
Megjelenik egy új ablak; válassza ki az IDEAStatiCa elemet, majd kattintson a Install gombra. A plugin letöltődik és települ. Az aktiváláshoz szükséges a Rhinoceros újraindítása.
A Grasshopper IDEA StatiCa pluginnel való indításához válassza a Tools / Grasshopper lehetőséget a Rhinoceros fülön.
Amint látható, a plugin már be van építve.
Az IDEA StatiCa Grasshopper pluginjének összetevőiről és parancsairól a A Grasshopper plugin összetevőinek leírása cikkben olvashat bővebben.
Colibri plugin
Mivel a Grasshopper nem tud ciklusokkal dolgozni, telepítenie kell egy másik plugint - COLIBRI, amelyet ebben az oktatóanyagban fog használni.
IDEA StatiCa Connection – Kapcsolat tervezése és paraméterek beállítása
A példához egy egyszerű nyomatéki kapcsolatot fog létrehozni egy sablon segítségével:
Mindkét keresztmetszetet változtassa CHS400,10-re.
Most változtassa meg a Plate to Plate műveletet a következő kép szerint:
Adjon hozzá Borda műveletet az aktuális beállításokkal:
Másolja ezt a műveletet és állítsa be ezeket az értékeket:
A paraméterekkel való munkához szükséges engedélyezni a Fejlesztő lapot a Beállítások / Speciális beállítások menüpontban:
Most három paramétert kell beállítania ehhez a kapcsolathoz. Kattintson a Fejlesztő lapon a + gombra és állítsa be az értékeket. Azelső a csavarok átmérője, a második a borda hossza, a harmadik pedig a borda helyzete. Mindkét a és b paramétert állítsa Látható értékre.
Kapcsolja össze mindhárom paramétert a megfelelő műveletek megfelelő értékeivel.
Végül elmentheti ezt a kapcsolatot Model_costs_template.ideaCon néven.
Grasshopper - Az *ideaCon fájl importálása és komponensek hozzáadása
Hozzon létre egy új dokumentumot, válassza a Params lapot a felső szalagon, és helyezze el a File Path komponenst a vásznon.
Kattintson jobb gombbal a komponensre, és válassza ki a korábban mentett Model_costs_template.ideaCon fájlt.
Megjegyzés: Ha megnyitja a csatolt fájlt, ezt az elérési utat megfelelően módosítania kell.

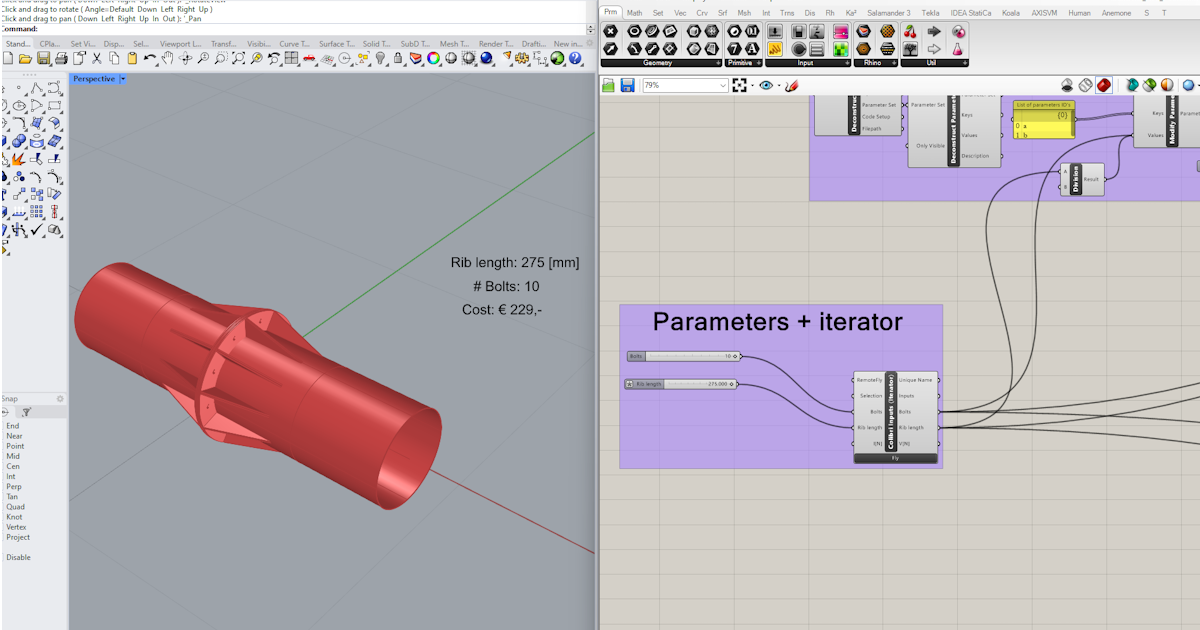

Ellenőrizze a csatolt fájlban az összes komponenst, amelyek lehetővé teszik a költségbecslést.
Megtekintheti a videót is, amelyen látható a munkafolyamat.
Itt a végső videó a szkript futtatásával.
