A nézetben megjelenített teherhatások

Ez a cikk a következő nyelveken is elérhető
ENCZDEESFRITPTNLHUROKRPLTHTRVIZH
AI által angolból fordítva

Az eredmények áttekintésekor a kiszámított teherhatások megjelennek a nézetben az Ellenőrzés fülön. Ez segít a mérnököknek kiválasztani az eredményeket egy adott kiszámított teherhatáshoz.

Ha egynél több teherhatást alkalmaznak, a felhasználók ellenőrizhetik, hogy az egyes teherhatásoknak milyen hatása van a szerkezet eredményeire. Ez segíthet a felhasználóknak megérteni a bemutatott összesített eredményeket.

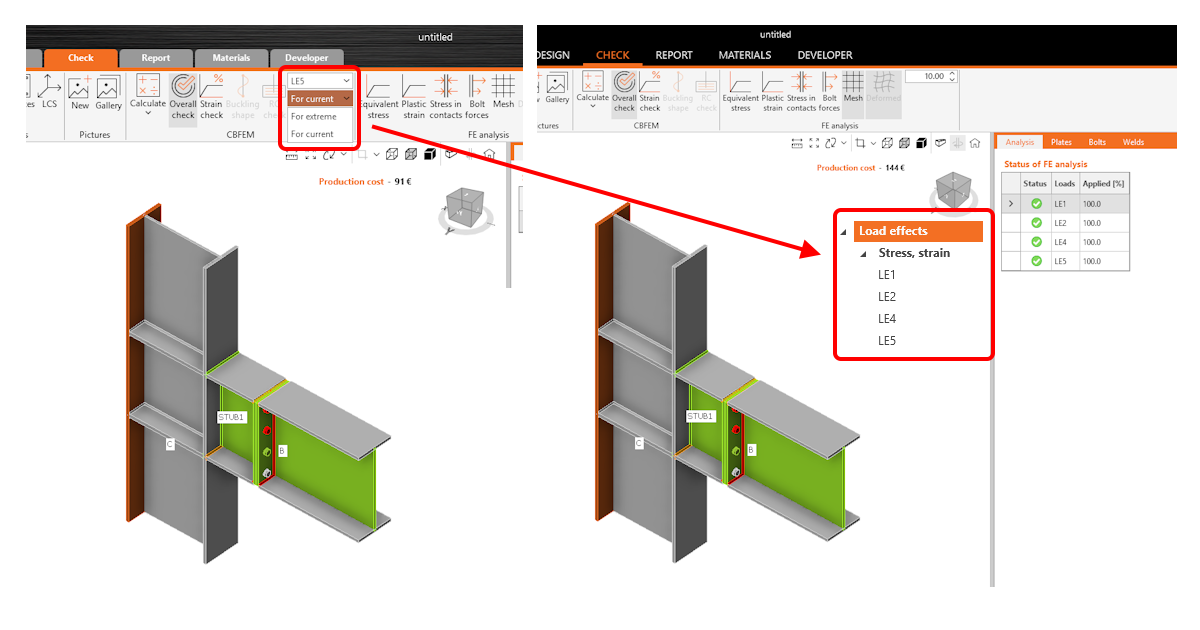

A könnyebb tájékozódás érdekében az összes kiszámított teherhatás közvetlenül a fanézetben jelenik meg a nézetben az Ellenőrzés fül alatt, így a felhasználók gyorsan kiválaszthatják a teherhatást, és ellenőrizhetik a kiválasztottra vonatkozó eredményeket.

A kiszámított teherhatások közvetlenül elérhetők a fanézetben a 3D nézetben. A Tervezés fülön letiltott teherhatások nem jelennek meg az Ellenőrzés fül fanézetében.

Ha a fő Teherhatások fejléc (vagy az alatta lévő Feszültség, alakváltozás elem) van kiválasztva, az eredmények az összes teherhatás keverékét mutatják, miközben minden egyes kapcsolati részhez eltérő kritikus teherhatás tartozhat. Ezek az eredmények jelennek meg:

  • az összefoglaló eredményekben
  • a nézetben (feszültségtérképek)
  • az ellenőrzési táblázatokban

Ha egy adott teherhatást választanak ki, csak erre a terhelésre vonatkozó eredmények jelennek meg mindenhol – az eredmény-áttekintőben, a nézetben és a táblázatokban.
