A talplemezek öt leggyakoribb típusa
ConcreteReinforced concreteFeaturesDetail 3DACI (USA)

A talplemezek öt leggyakoribb típusa

2025. november 5.
Ez a cikk a következő nyelveken is elérhető
ENCZDEESFRITPTNLHUROKRPLTHTRVIZH
AI által angolból fordítva

A talplemez tervezése minden acélszerkezet esetén rutinfeladat, mégis kritikus fontosságú. Emellett értékes időt vesz igénybe. A beépített horgonyoktól a ragasztott horgonyokig a mérnökök az IDEA StatiCa segítségével modellezhetik, elemezhetik és ellenőrizhetik az összes általános talplemez-forgatókönyvet – biztosítva a pontosságot, az AISC és ACI megfelelőséget, valamint a szerkezeti integritást, miközben időt takarítanak meg minden egyes projekten.

Minden iparágnak megvannak a maga kihívásai a talplemez tervezése terén. Nézzük meg az öt leggyakoribbat:

  • Épületek - Talplemezek helyszínen öntött horgonyokkal
  • Távközlés - Lemezek habarccsal vagy résekkel
  • Építészeti részletek - Beágyazott lemezek
  • Felújítási projektek - Lemezek utólag beépített horgonyokkal
  • Nagy infrastrukturális projektek - Lemezek betonblokkok élein vagy sarkain

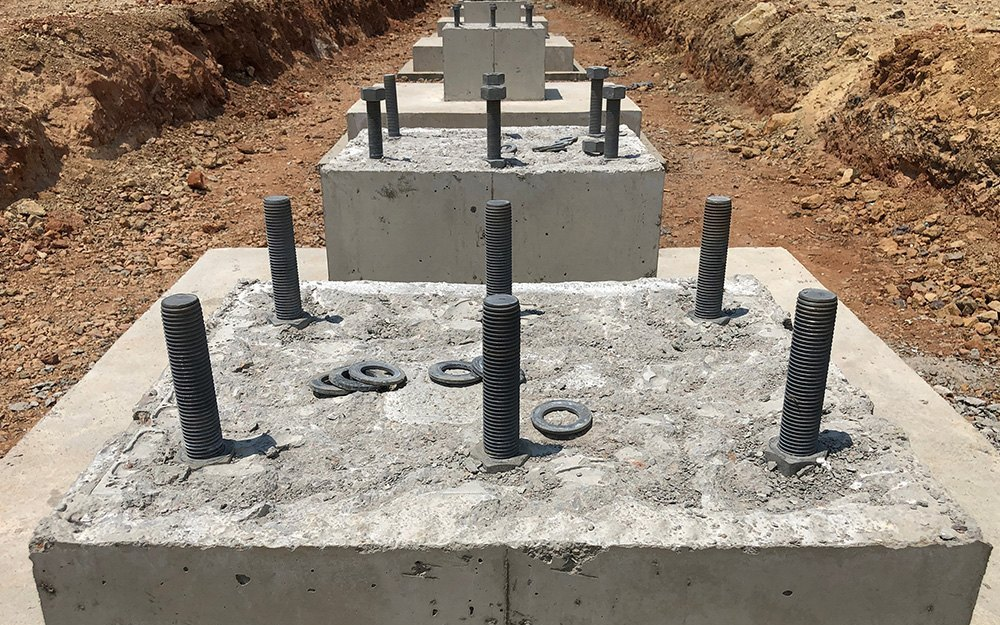

1. Talplemezek helyszínen öntött horgonyokkal

Az új építéseknél általánosan alkalmazott helyszínen öntött horgonyokkal ellátott talplemezek előre elhelyezett horgonyokra támaszkodnak, amelyeket az alapozással együtt öntenek be. Ezek egyszerűen telepíthetők, de pontos ellenőrzést igényelnek a horgony húzásra, nyírásra és betonkitörésre vonatkozóan, az ACI 318 szerint. Ezeket a lemezeket jellemzően kereskedelmi épületekben, többszintes keretszerkezetekben, raktároszlopokban, csőtartó állványokon és berendezéstartókon alkalmazzák.

forrás: Smart Steel building

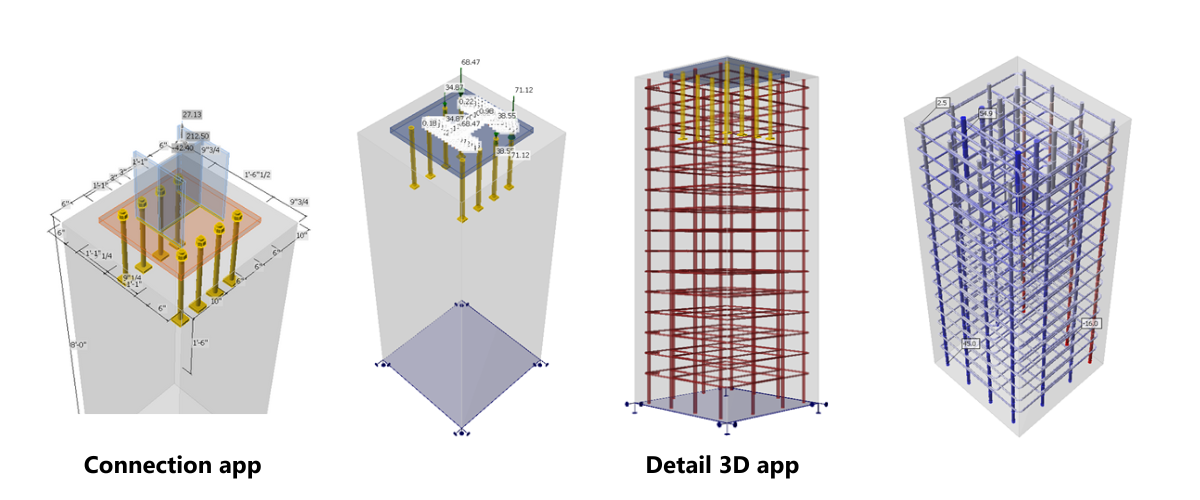

Az IDEA StatiCa Connection alkalmazásban az oszlopot, a lemezt, a horgonyokat és a betonblokkot egységes rendszerként modellezheti. A szoftver valós terhelés alatt értékeli a horgony húzását és nyírását, a lemezfeszültségeket és az erőeloszlást. Ha a vasalás részletezése vagy a kitörési geometria kritikussá válik, a modell exportálható a Detail 3D alkalmazásba, ahol teljes horgony-vasalás kölcsönhatás és betonellenőrzések végezhetők.

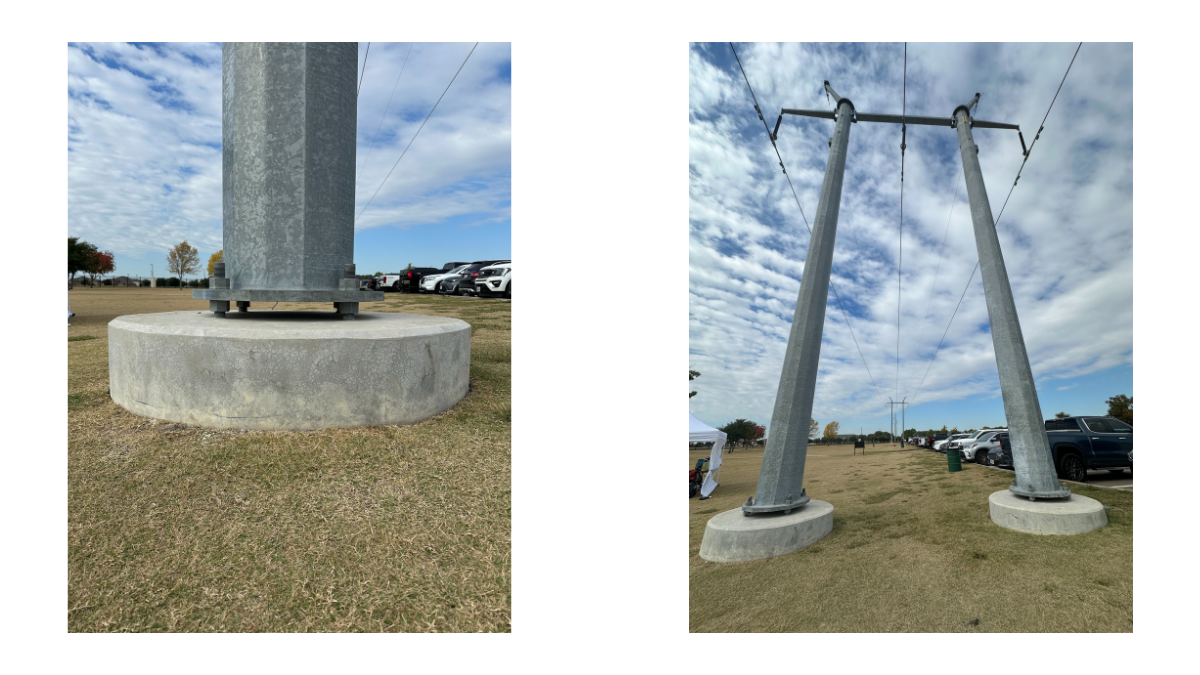

2. Lemezek habarccsal vagy résekkel

A habarcs fölé vagy résekkel telepített lemezeket általánosan alkalmazzák az oszlopmagasságok szintezéséhez és beállításához. Még kis rések is megváltoztathatják a támaszkodási érintkezést és a teherátadást, gyakran növelve a horgonyok igénybevételét, ha az érintkezés részleges. Ezek a kialakítások gyakran megtalálhatók világítóoszlopokban, közlekedési és autópálya-jelzőtáblákban, kommunikációs tornyokban és villamosenergia-átviteli monopol projektekben.

A Connection alkalmazásban a felhasználó közvetlenül a talplemez alatt definiálhat rést vagy habarcsréteget. Az IDEA StatiCa automatikusan szimulálja a lemez és a beton közötti érintkezést, és a kívánt paraméterek alapján módosítja a horgonyellenőrzéseket.

Ha a tervezés nem vasalt betonra vonatkozó feltételezések mellett vagy összetettebb helyzetekben nem megfelelő, a kapcsolat közvetlenül a Detail 3D alkalmazásban modellezhető, hogy tartalmazza a vasalást és a fejlett betonviselkedést.

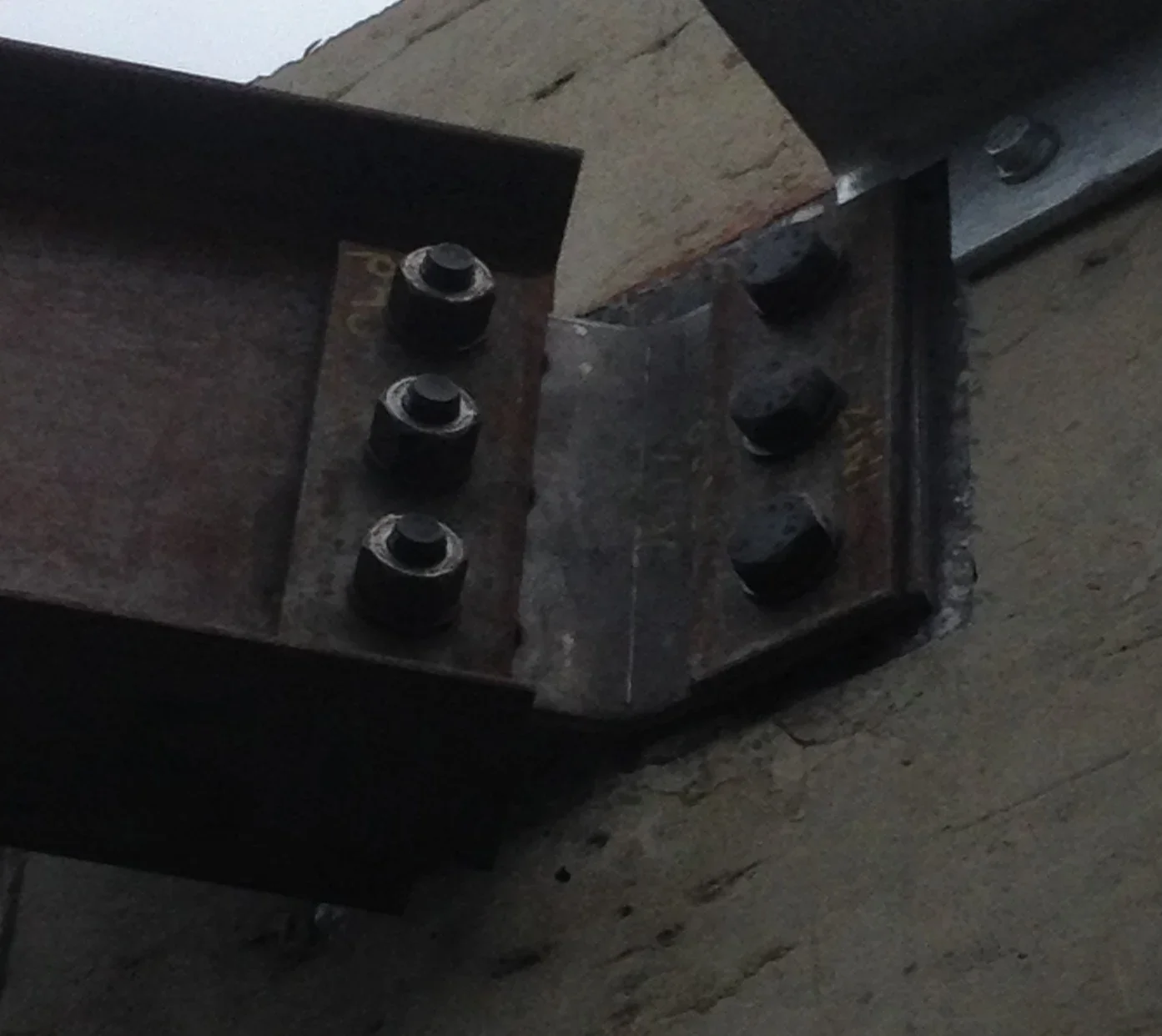

3. Beágyazott lemezek

A beágyazott lemezeket szerkezeti és építészeti tervezésben egyaránt alkalmazzák, acél keretszerkezeteket kötnek össze betonszerkezetekkel, homlokzati rendszerekkel, liftsinekkel, lépcsőtartókkal és MEP (gépészeti, elektromos és vízvezeték-szerelési) tartókkal. Ezek a kapcsolatok hegesztéseken vagy betonba ágyazott csapokon keresztül adják át a terheket, és gyakran tartalmaznak a szerkezetbe bekötött vasalási rudakat.

Az IDEA StatiCa Connection alkalmazásban a beágyazott lemezek hegesztett acélelemekkel és a betonblokkba teljesen integrált horgonyokkal modellezhetők. Az acél és a beton közötti teherátadás automatikusan szimulálódik, rögzítve mind a lemezfeszültségeket, mind a horgonyterhelés-eloszlást.

Ha a lemez vasaláshoz van kötve, vagy összetett teherpályák léteznek a betonon belül, a Detail 3D alkalmazásba való exportálás lehetővé teszi a beágyazás, a vasalás lehorgonyzási hosszának és a környező beton feszültségi mezőinek teljes mélységű modellezését.

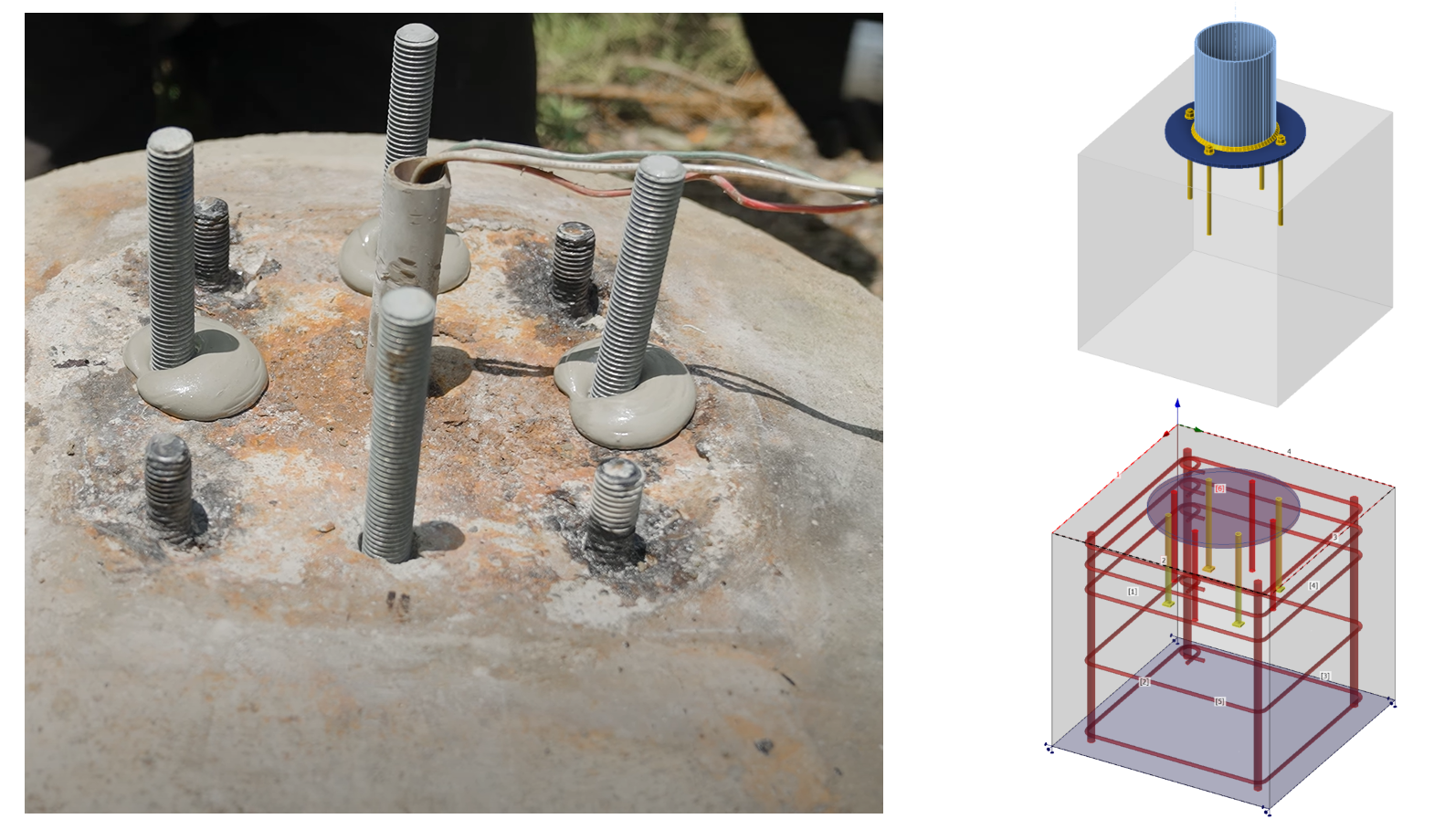

4. Lemezek utólag beépített ragasztott horgonyokkal

A ragasztott horgonyokat alkalmazó talplemezeket gyakran használják meglévő alapozásokhoz való csatlakozáskor. Különösen felújítások, platformkorszerűsítések, berendezéstelepítések, ipari módosítási projektek és RFI-k esetén alkalmazzák őket. Ezek gondos figyelmet igényelnek a kötési szilárdság, a távolságok és az élközelség tekintetében a biztonságos teherátadás érdekében.

A Connection alkalmazásban a felhasználók a telepítési folyamat során utólag beépített horgonyokat rendelhetnek hozzá. Bár a kötési szilárdságot maga a Connection nem értékeli, az összes többi horgonyellenőrzés elvégzésre kerül.

A Detail 3D alkalmazásban a mérnökök meghatározhatják a ragasztó kötési szilárdságát, és vasalást adhatnak hozzá a betonblokkban a teljes elemzési ellenőrzés elvégzéséhez, beleértve a kötési tönkremenetelt és a betonkúp ellenőrzését. Ez a funkció teljes mértékben támogatott a Connection–Detail 3D integrációban, lehetővé téve a mérnökök számára a ragasztott horgonyos lemezek hatékony és pontos tervezését.

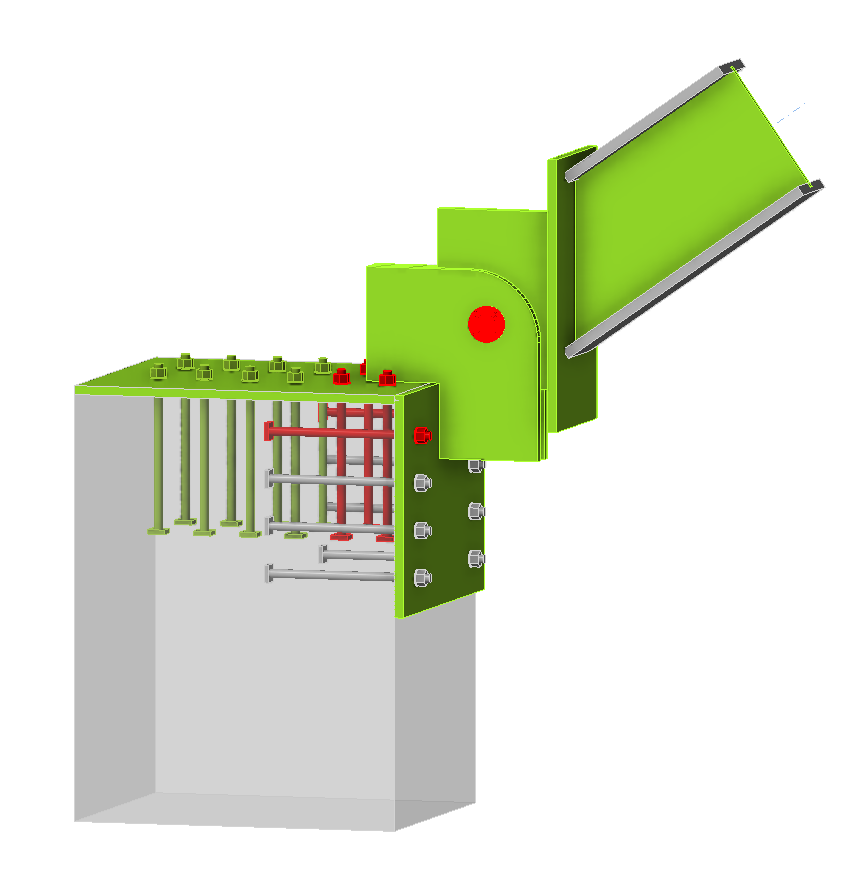

5. Lemezek betonblokkok élein vagy sarkain

A betonélek vagy sarkok mentén elhelyezett lemezek tervezése kihívást jelentő feladat lehet. Az egyenetlen teherátadás és az élek közelében lévő feszültségkoncentrációk gyakran konzervatív tervekhez vagy egyedi vasalási elrendezések szükségességéhez vezetnek. Általános alkalmazások közé tartoznak az infrastrukturális projektek, az élek vagy nyílások közelében lévő oszloptalpak, és a gépészeti berendezések.

Az IDEA StatiCa Connection alkalmazásban a mérnökök modellezhetik ezeket a többfelületű lemezeket, és meghatározhatják a betonblokk geometriáját, beleértve az élközelséget és a lemez tájolását.

A részletes vasalás és a többsíkú beton feszültségelemzés érdekében a modell exportálható a Detail 3D alkalmazásba, amely mindkét betonfelület teljes 3D-s megjelenítését biztosítja, garantálva a kombinált támaszkodási és kitörési hatások pontos szimulációját.

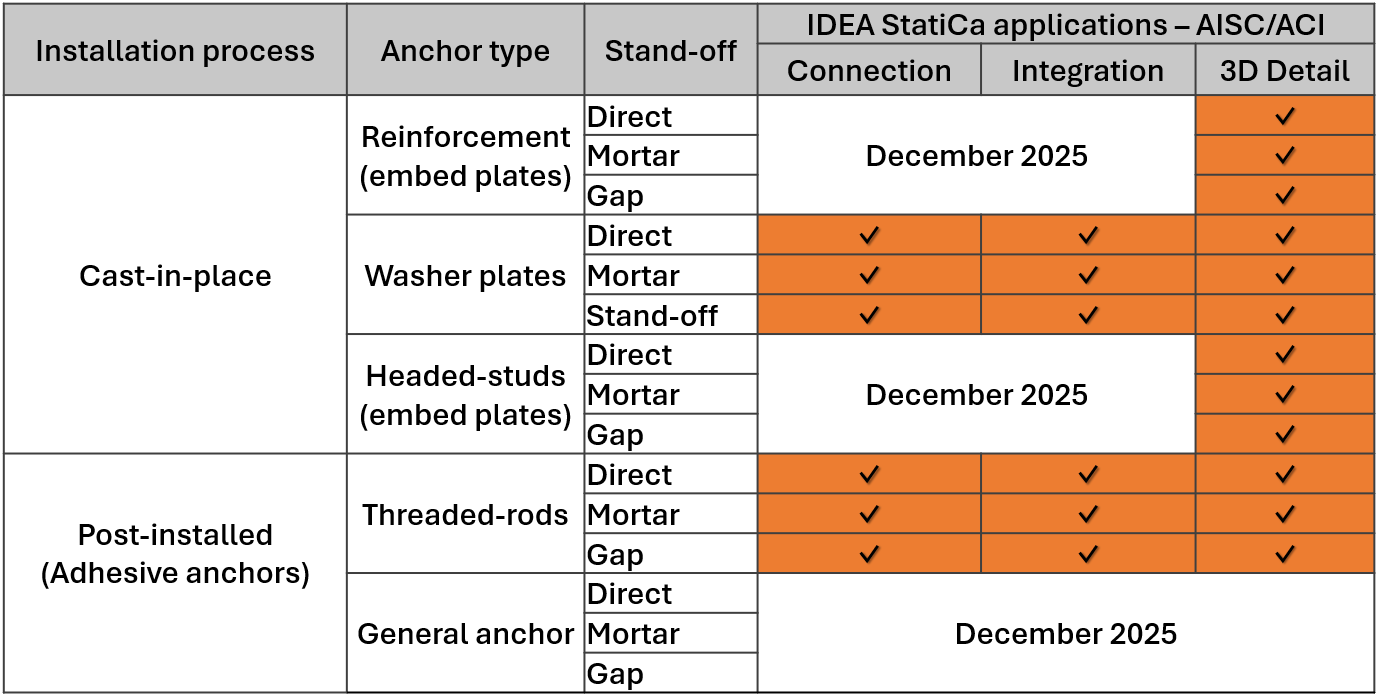

A talplemez-tervezési képességek összefoglalása az IDEA StatiCa-ban

Az alábbi táblázat áttekintést nyújt az IDEA StatiCa által jelenleg támogatott összes talplemez-konfigurációról, a csak Connection vagy Detail 3D alkalmazásban való modellezéstől a teljes Connection–Detail 3D integrációig. Ez a táblázat gyors referenciát nyújt annak megértéséhez, hogy melyik eszköz vagy eszközkombináció felel meg leginkább az egyes kapcsolattípusoknak, és milyen szintű elemzés lehetséges jelenleg. Kövesse figyelemmel ezt a táblázatot, ahogy az IDEA StatiCa folyamatosan bővíti képességeit!
