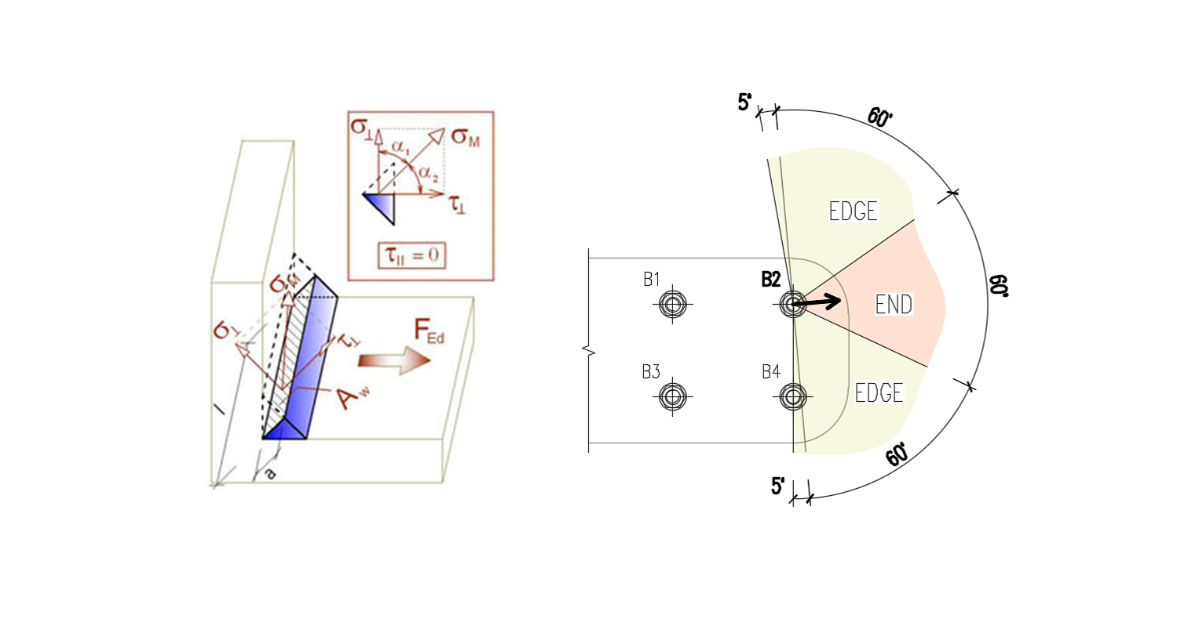

Détail des boulons et des soudures selon la norme indienne
Boulons
L'espacement minimal des boulons est conforme à IS 800, Cl. 10.2.2 : l'entraxe des boulons doit être supérieur à \(2.5 \cdot d\), où \(d\) est le diamètre nominal du boulon.
Les distances minimales de rive et de bord mesurées depuis l'axe du boulon sont prises conformément à IS 800, Cl. 10.2.4 comme \(1.5 \cdot d_0\), où \(d_0\) est le diamètre de trou standard selon IS 800, Tableau 19.
La longueur de prise des boulons doit être limitée à \(8d\) conformément à IS 800, Cl. 10.3.3.2.
Soudures
La taille minimale des soudures est vérifiée conformément à IS 800, Tableau 21 :
| Épaisseur de la partie la plus épaisse [mm] | Taille minimale de soudure [mm] |
| \(t \le 10 \) | 3 |
| \( 10 < t \le 20 \) | 5 |
| \( 20 < t \le 32 \) | 6 |
| \( 32 < t \) | 10 |
Notez que la taille de la soudure est supposée être l'épaisseur de gorge multipliée par \(\sqrt{2}\).
Platine de base de poteau
L'épaisseur de la platine de base du poteau doit être supérieure à l'épaisseur de la semelle du poteau conformément à IS 800, Cl. 7.4.3.1.
