Schrauben-/ Kantenabstand

Ist in den Norm- und Berechnungseinstellungen die Überprüfung der Konstruktionsregeln aktiviert,


wird der Schraubenabstand durch folgende Abmessungen kontrolliert:

  • Abstand des Schraubenabstands, gemäß EN 1993-1-8 Abs. 3.5, Tabelle 3.3 mit mindestens 2,2*d0
    (d0 = Schraubenlochdurchmesser)
  • Abstand der Schrauben von Plattenkanten, gemäß EN 1993-1-8 Abs. 3.5, Tabelle 3.3 mit mindestens 1,2*d0
    (d0 = Schraubenlochdurchmesser)

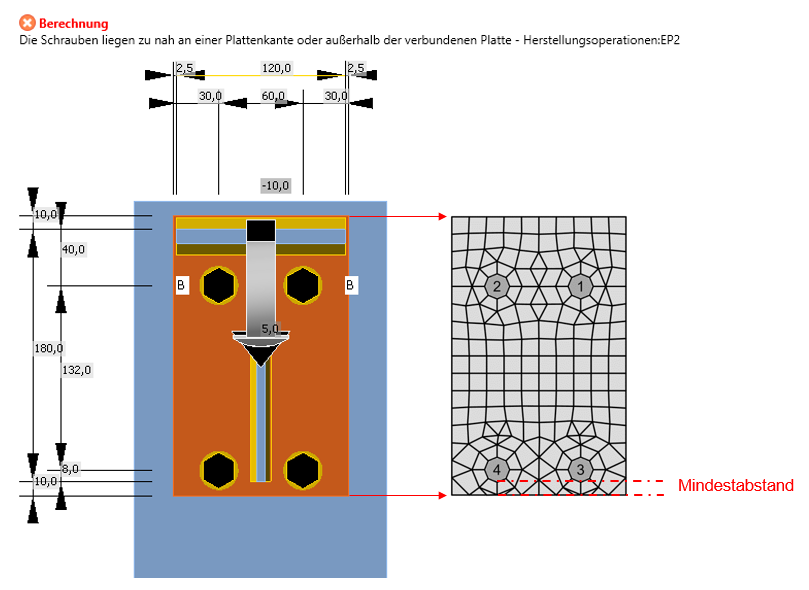

Ist in den Norm- und Berechnungseinstellungen die Überprüfung der Konstruktionsregeln nicht aktiviert, muss bei der Schraubenpositionierung ein Parameter eingehalten werden:

  • Abstand der Lochkante der Schraube von der Plattenkante
    > Der Abstand muss > 1*Elementweite (Abstand zur Plattenkante) oder > 2*Elementweite (Abstand der Schrauben zueinander) um das Schraubenloch sein
