Gelagertes Bauteil und Lagerungen

Ein Bauteil des Anschlusses ist immer als "gelagert" eingestellt. Alle anderen Bauteile sind „verbunden“. Das gelagerte Bauteil kann vom Konstrukteur gewählt werden und im Anschluss "Durchlaufend" oder "Ende" sein. Bauteile vom Typ "Ende" werden an einem Ende gelagert, "durchlaufende" Bauteile werden an beiden Enden gelagert. Lagerungen sind als rote Quadrate an den durchgehenden Enden des gelagerten Bauteils dargestellt.

Weitere Informationen finden Sie im Artikel Gleichgewicht und gelagertes Bauteil.

Definieren des Modelltyps

Verbundene Bauteile können je nach Belastung, die das Bauteil aufnehmen kann, unterschiedlicher Art sein:

• Typ N-Vy-Vz-Mx-My-Mz – Bauteil ist in der Lage, alle 6 Schnittgrößenkomponenten zu übertragen
• Typ N-Vy-Mz – Bauteil kann nur Belastungen in der XY-Ebene übertragen – Schnittgrößen N, V_y, M_z
• Typ N-Vz-My – Bauteil kann nur Belastungen in der XZ-Ebene übertragen – Schnittgrößen N, V_z, M_y
• Typ N-Vy-Vz – Bauteil kann nur Normalkräfte N und Scherkräfte V_y und V_z übertragen

An den Enden der verbundenen Bauteile sollten geeignete Lagertypen, unter Berücksichtigung des Typs der einzelnen Bauteile, definiert werden, um das Auftreten instabiler Mechanismen zu verhindern.

Basierend auf dem ausgewählten Modelltyp werden die entsprechenden Zellen in der Lasttabelle "gesperrt" (an einer Definition gehindert).

Verbindung mit einer Schraube

Manchmal muss der Ingenieur eine Verbindung mit nur einer Schraube herstellen, insbesondere wenn z.B. ein Gelenk, eine Verstrebung, ein Stab oder eine Diagonale erwartet wird. Um diese Art von Operation zu modellieren und zu berechnen, müssen Sie einen geeigneten Modelltyp des Bauteils definieren.

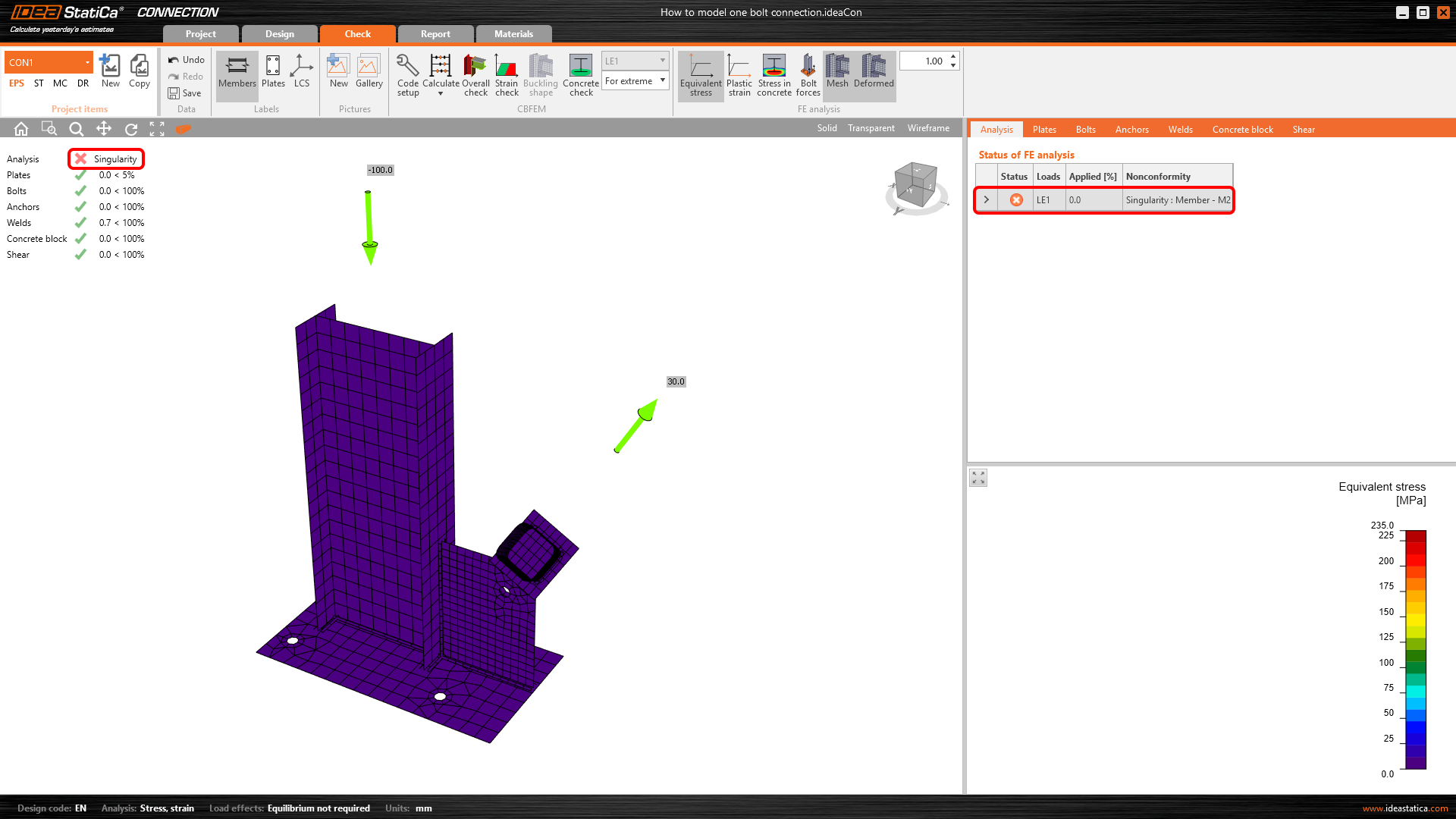

Wenn Sie den Standard-Modelltyp: N-Vy-Vz-Mx-My-Mz für ein Bauteil verwenden, das nur mit einer einzigen Schraube verbunden ist, kann der Mechanismus/die Singularität auftreten oder die Analyse schlägt fehl.

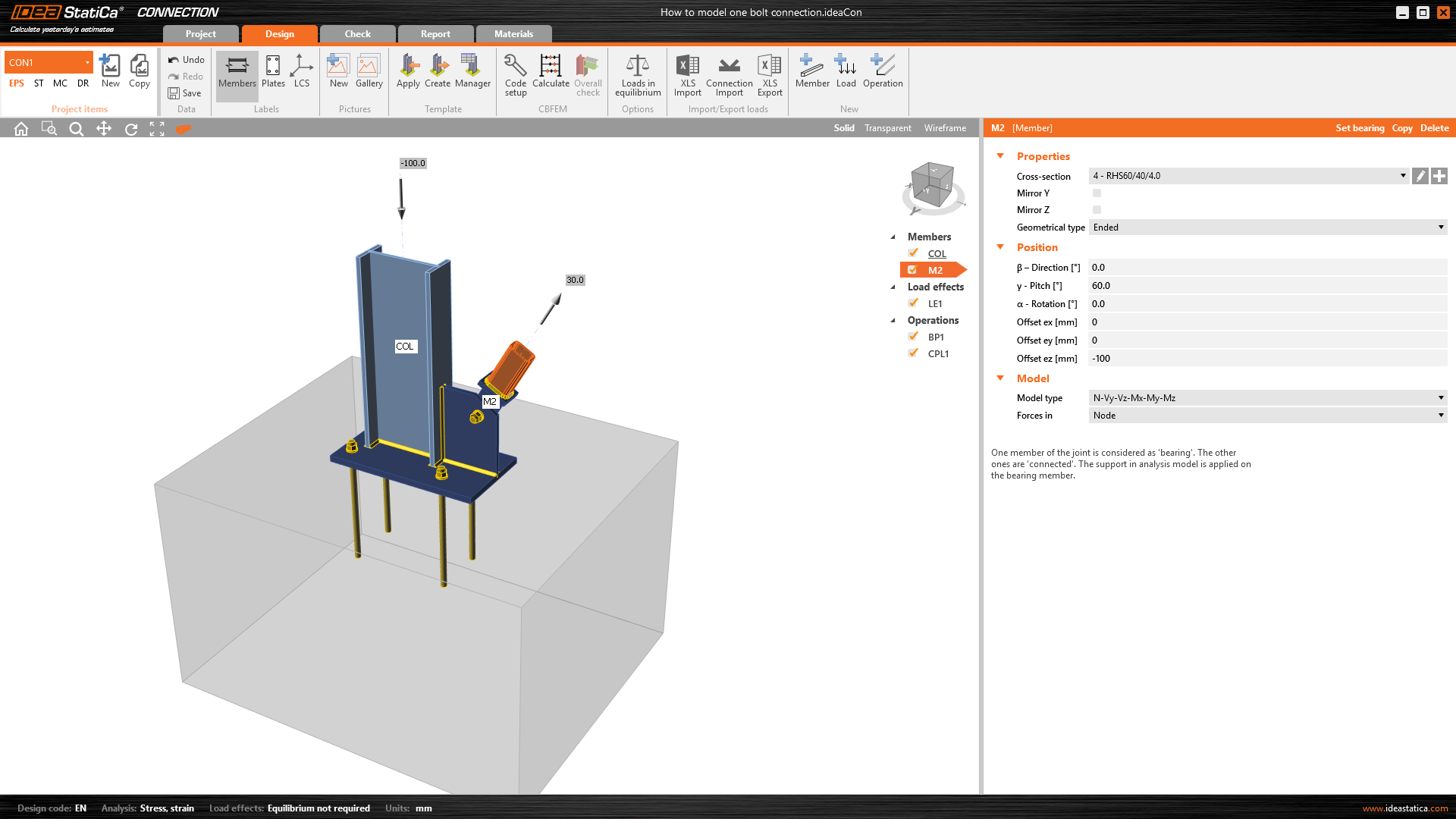

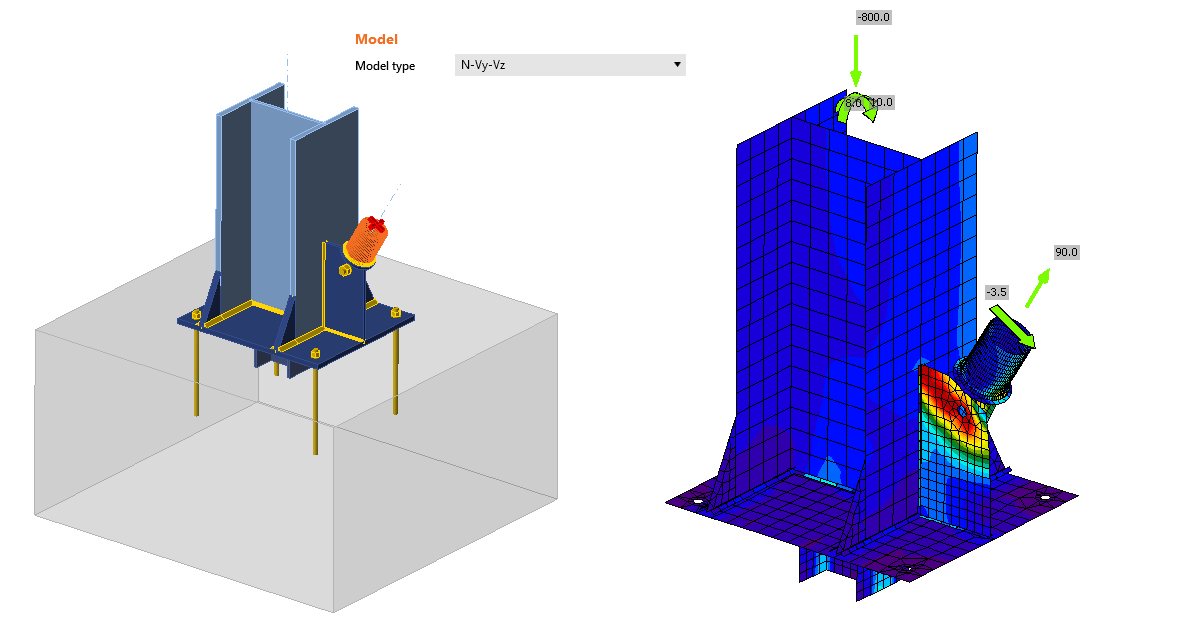

In den Eigenschaften des mit dem Anschluss verbundenen Bauteils muss der Modelltyp auf N-Vy-Vz geändert werden.

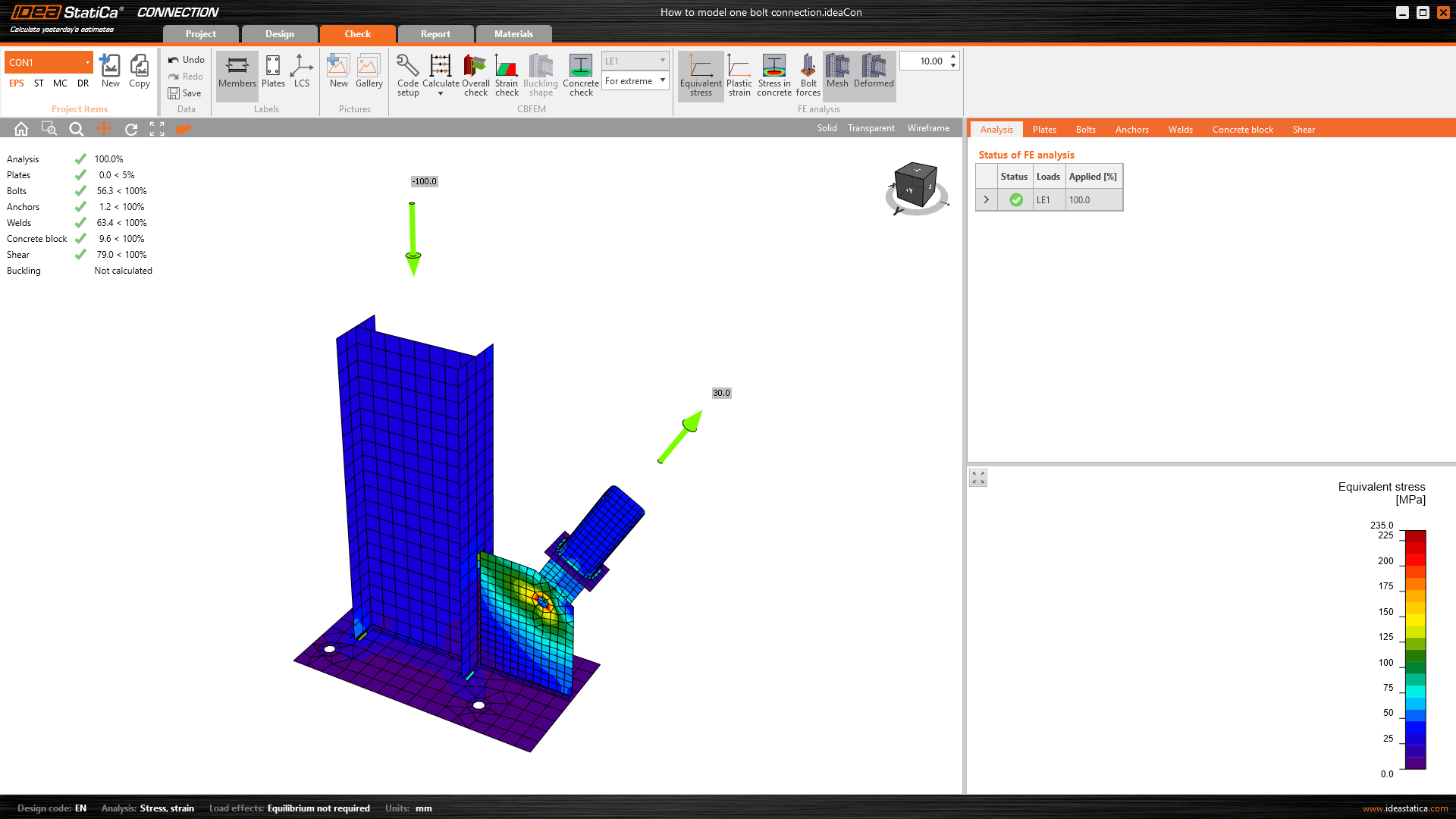

Jetzt ist das Modell korrekt und der Mechanismus wird verhindert.

Webinar Aufzeichnung

Sehen Sie sich die Aufzeichnung unseres Webinars an, in dem die Einstellung des Modelltyps und eine 1-Schraubenverbindung live demonstriert werden.

Anhänge zum Download

• Model type.ideaCon (IDEACON, 42 kB)
