Ausführliche CSFM-Ergebnisse verfügbar
In den älteren Versionen von IDEA StatiCa Detail haben Sie nur die extremen Ergebnisse der CSFM-Analyse erhalten. Die kritische Stelle des Bauwerks wurde gekennzeichnet und die verbleibenden Betonteile oder Bewehrungen erhielten die entsprechende Farbe anhand der Farbpalette. Besteht neben dem kritischen Punkt ein Interesse an anderen Werten, müssen diese anhand der Farben abgeschätzt werden.
Alle CSFM Ausgaben verfügbar
Jetzt ist keine Schätzung mehr notwendig! Alle CSFM-Ergebnisse können als Tooltip angezeigt werden, indem Sie mit dem Mauszeiger einige Sekunden auf dem interessanten Punkt bleiben oder einfach die linke Maustaste verwenden. Der angezeigte Wert entspricht immer dem Ergebnis des nächstgelegenen Knotens des Finite-Elemente-Netzes des Stahlbetonmodells. Diese Funktionalität ist für alle CSMF-Ausgaben und Nachweise für alle Entitäten des Finite-Elemente-Modells verfügbar, d. h. Beton, Bewehrung und Spannglied.
Ergebnisse in einem Diagramm
Und es gibt noch mehr! Verwenden Sie die rechte Maustaste und beobachten Sie die neue Funktionalität - Ergebnisinterpretation im Diagramm. Nach dem Anklicken eines Teils einer Struktur (Umschalt+ Linksklick oder Ausführen des Kontextmenüs durch Rechtsklick) wird die Last-Verformungs-Kurve oder Kurve, die die Entwicklung der beobachteten Variablen darstellt (Spannung, Dehnung, Rissbreite usw. ) wird in der oberen linken Ecke der Hauptszene gezeigt. Die Kurve stellt alle Lastinkremente dar, die in der CSFM-Analyse für den aktuellen Lastfall oder die Kombination angewendet wurden. Der in der Ergebnisleiste ausgewählte Wert des Lastinkrements wird im Diagramm durch die rote Farbe hervorgehoben. Die horizontale Achse stellt das aufgebrachte Lastinkrement dar (P = 100 % der aufgebrachten Vorspannung, G = aufgebrachte 100 % der ständigen Last, V = aufgebrachte 100 % der variablen Last). Die vertikale Achse stellt die beobachteten CSFM-Ergebnisse dar, wie Spannungen, Dehnungen, Verformung, Rissbreite, Verankerungskräfte und andere. Die Daten aus dem Diagramm können über das Kontextmenü des Diagramms (Rechtsklick) in eine Bitmap-, CSV- oder DXF-Datei exportiert werden.
Die Last-Verformungs-Kurve ist eigentlich die Kapazitätskurve (oder Pushover-Kurve) des analysierten Diskontinuitätsbereichs. Sie können diese Diagrammausgaben also verwenden, wenn das strukturelle seismische Design für Ihr Projekt erforderlich ist. Dann schätzen Sie den Datenexport in eine CSV-Datei.
Tipps zum effizienten Arbeiten mit ausführlichen Ergebnissen in IDEA StatiCa Detail
- Wenn Sie auf einem Punkt bleiben, wird der Tooltip mit dem aktuellen Ergebnis angezeigt
- Mit der linken Maustaste wird der Tooltip mit dem aktuellen Ergebnis angezeigt

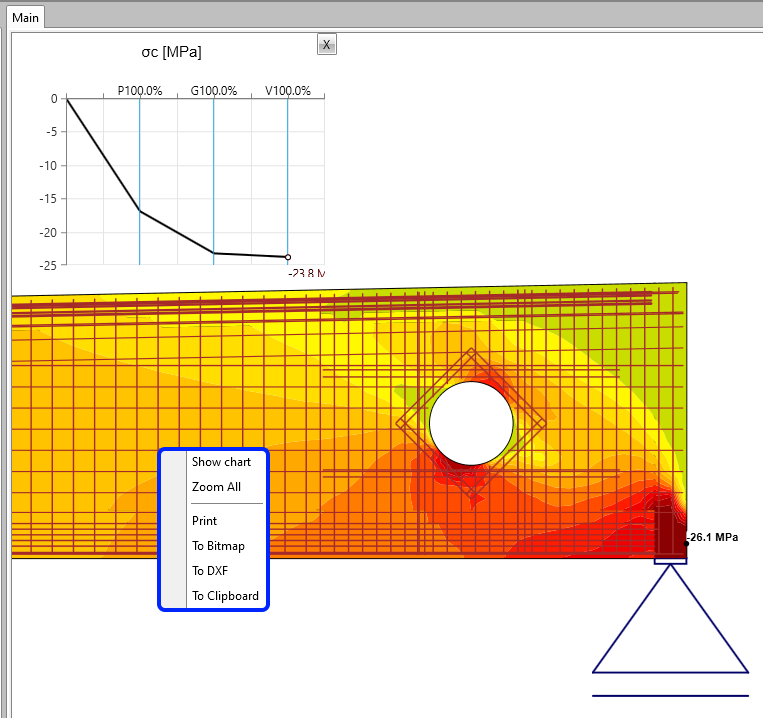

- Über das Rechtsklick-Kontextmenü innerhalb der Hauptszene haben Sie eine neue Möglichkeit, die detaillierten Ergebnisse im Diagramm anzuzeigen, abgesehen von den Funktionalitäten (Drucken, Export zu Bitmap, DXF und Zwischenablage)

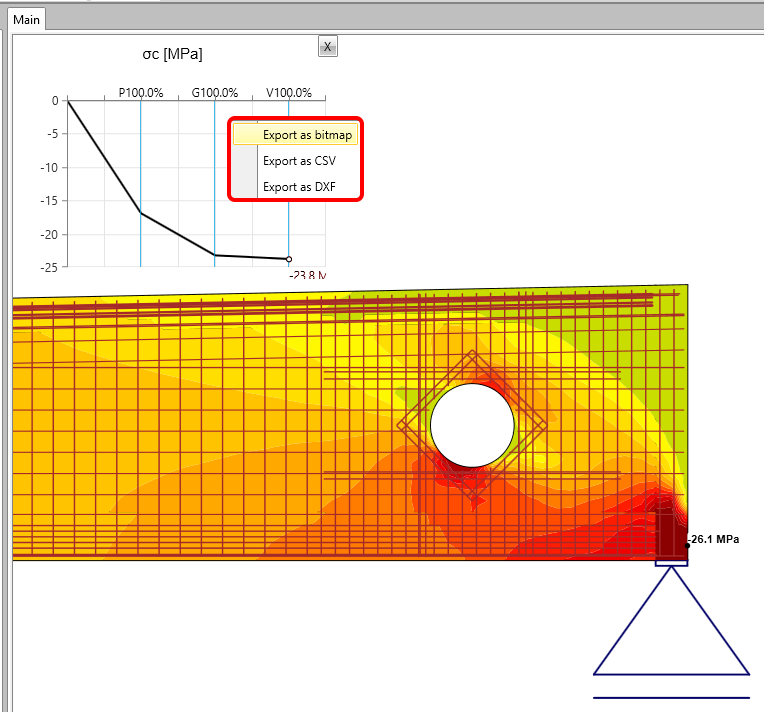

- Mit dem Rechtsklick-Kontextmenü innerhalb des Diagramms können Sie das Diagramm als Bitmap, CSV oder DXF exportieren

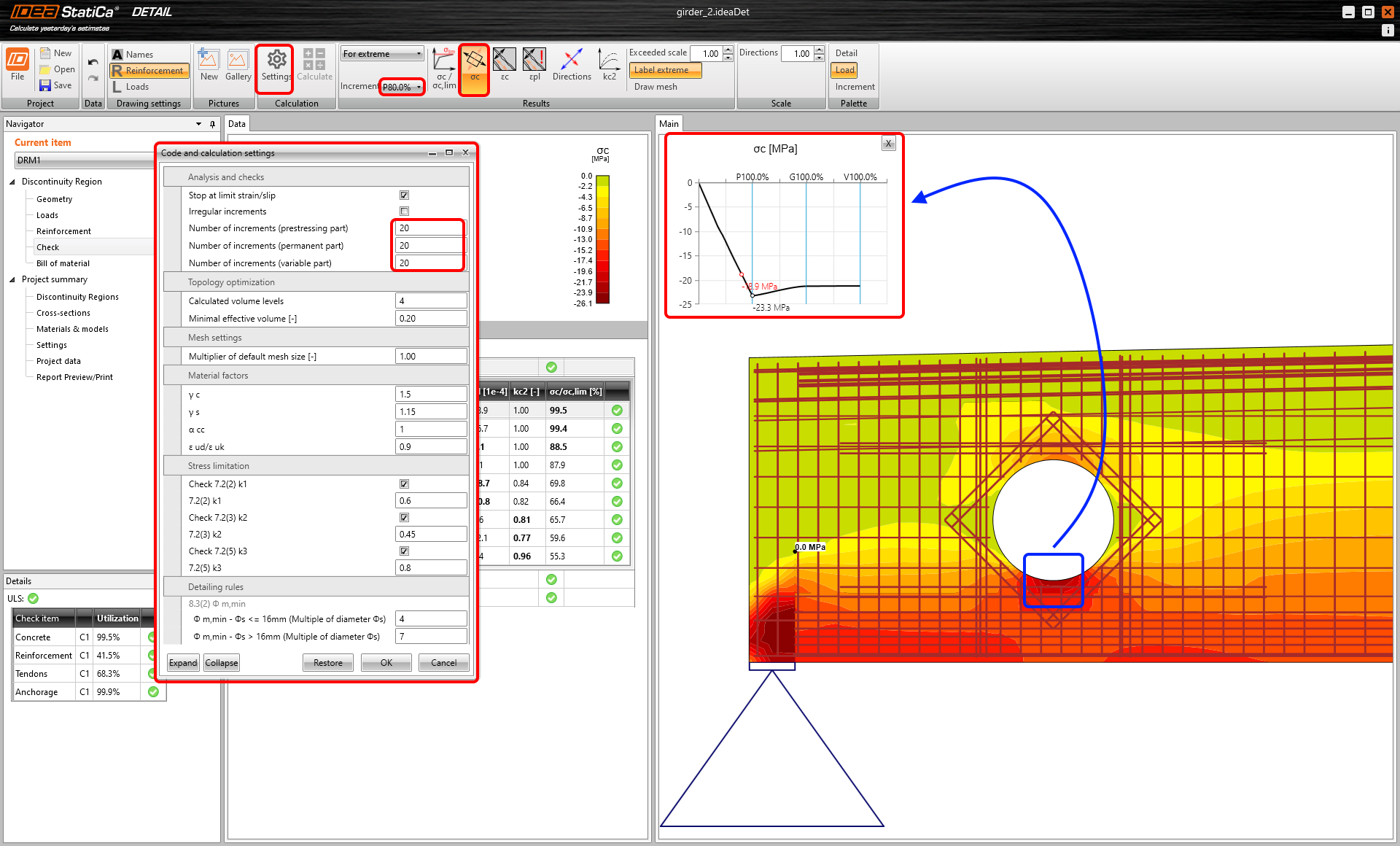

- Stellen Sie die Anzahl der Lastinkremente ein, um glatte Kapazitätskurven zu erhalten

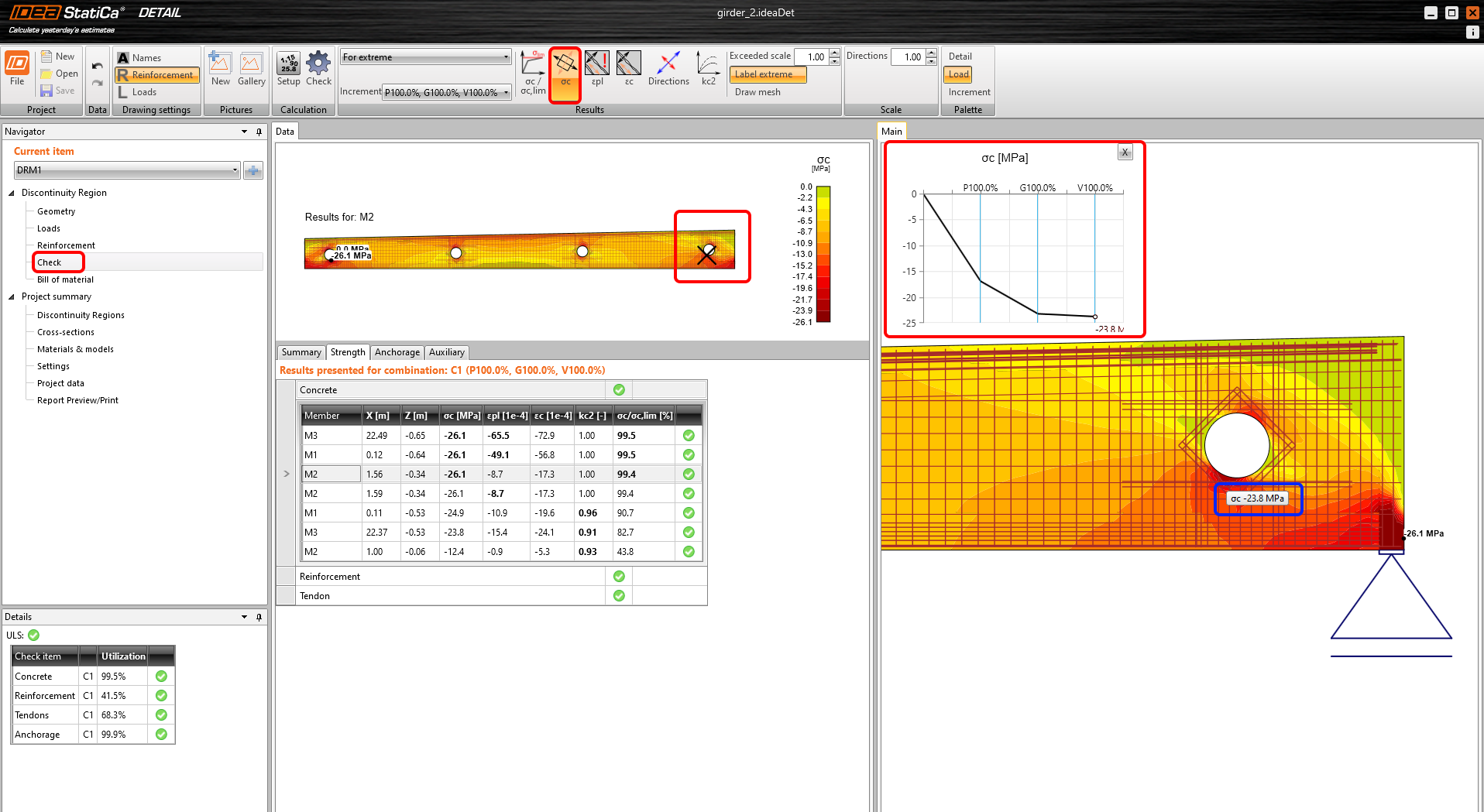

- Drücken Sie die Umschalttaste + linke Maustaste innerhalb der analysierten Struktur und erhalten Sie das entsprechende Ergebnis im Diagramm

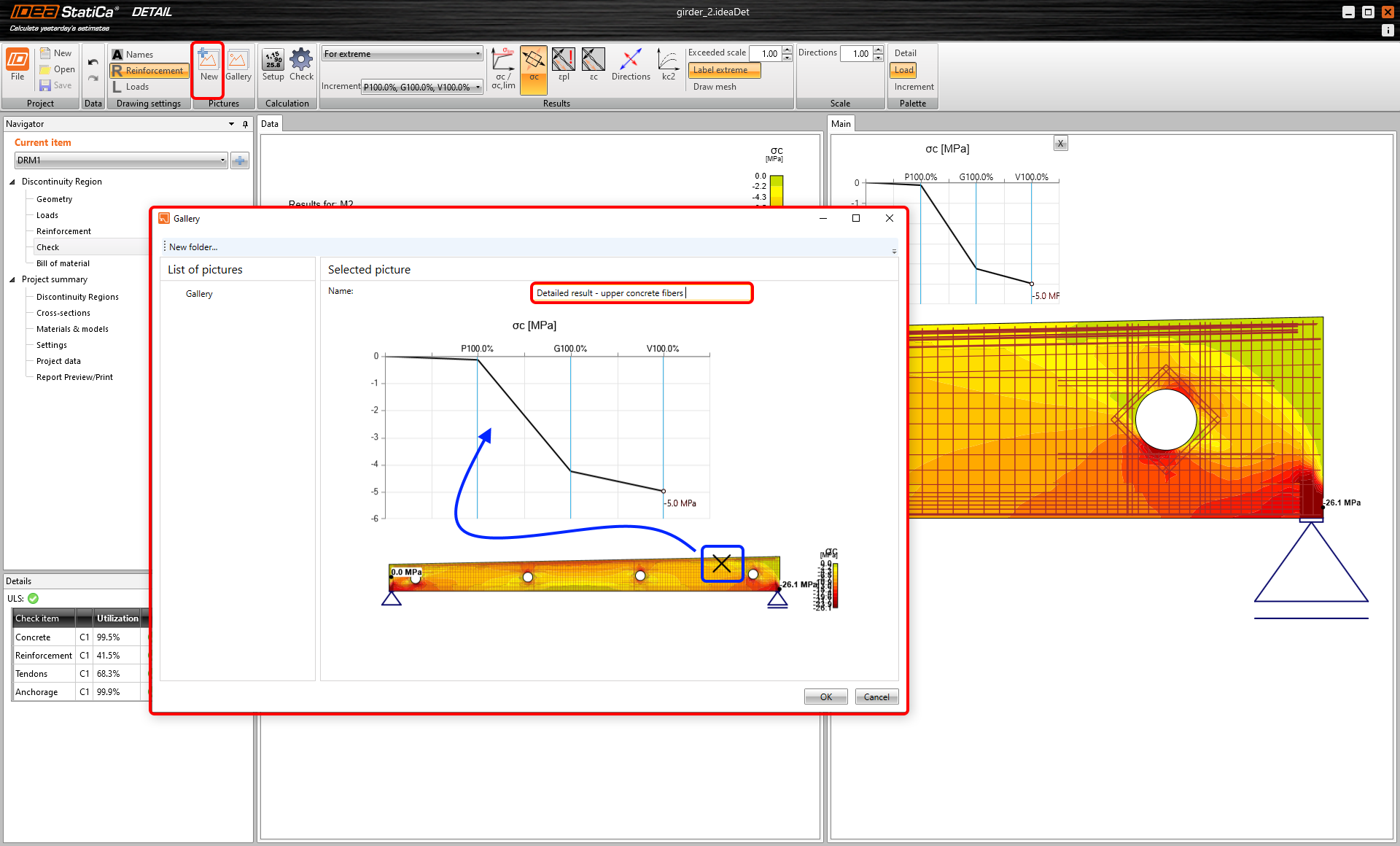

- Speichern Sie die detaillierten Ergebnisse in der Galerie und hängen Sie diese an Ihren Bericht an
Verfügbar in beiden Enhanced Editionen von IDEA StatiCa Concrete und IDEA StatiCa Prestressing.
