Heinz-Steyer-Stadion, Dresden
Digitale Anschlussbemessung mit direkter Modellübernahme

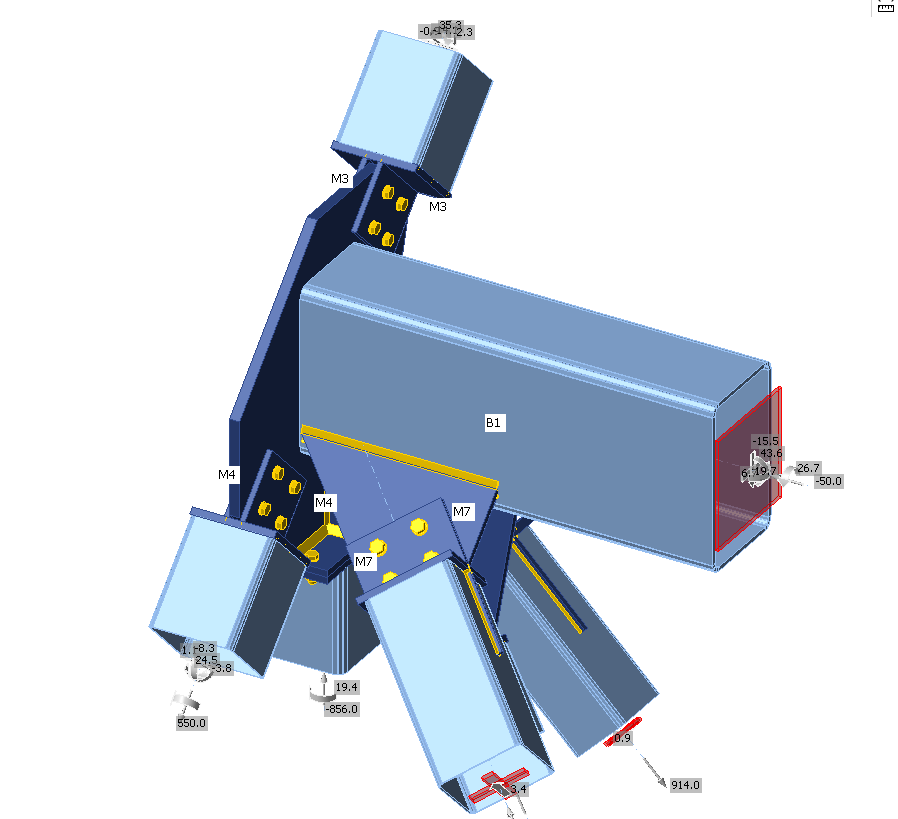

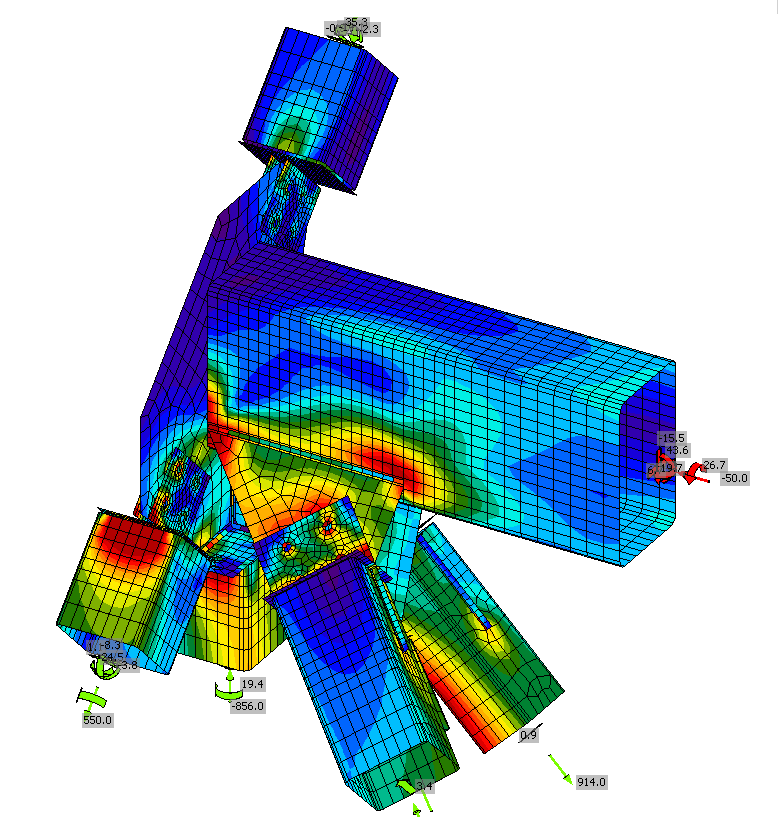

Die Lösung bestand in der direkten Übernahme der Stahlprofile und Knotengeometrien aus dem 3D-Statikmodell in IDEA StatiCa. Diese nahtlose Datenübertragung reduzierte den Modellierungsaufwand erheblich und minimierte Eingabefehler. Lediglich die Schnittkräfte wurden bewusst manuell eingegeben, um den Rechenaufwand gezielt zu steuern und die Nachweise effizient durchzuführen. Mit IDEA StatiCa Connection konnten die komplexen Knoten nichtlinear analysiert, Spannungsverteilungen realitätsnah bewertet und maßgebende Nachweise normgerecht geführt werden.
Durch diese Arbeitsweise ließ sich die Anschlussstatik trotz hoher geometrischer Variabilität strukturiert und reproduzierbar bearbeiten. Iterationen bei Anschlusswinkeln oder Profilanpassungen konnten schnell überprüft werden, ohne das Gesamtmodell neu aufsetzen zu müssen. Das beschleunigte die Abstimmung mit Tragwerksplanung und Ausführung deutlich und erhöhte die Planungssicherheit in einer Phase mit engem Terminrahmen.
Wirtschaftlichkeit und Planungssicherheit
Auch wirtschaftlich zeigte sich der Mehrwert der digitalen Anschlussbemessung. Durch die realitätsnahe Spannungsanalyse konnten überkonservative Annahmen vermieden und Materialeinsatz gezielt überprüft werden. Gleichzeitig erhöhte die transparente Dokumentation der Nachweise die Nachvollziehbarkeit gegenüber Prüfingenieuren und Auftraggeber. Die Kombination aus präziser Modellierung, kontrollierter Lastübernahme und normgerechter Bemessung schuf die Grundlage für eine termingerechte Montage der Stahlkonstruktion – einschließlich des spektakulären Hubvorgangs des Großbinders.
Fazit: Tradition trifft digitale Ingenieurpräzision
Mit dem modernisierten Heinz-Steyer-Stadion ist in Dresden eine leistungsfähige Sportstätte entstanden, die historische Identität mit zeitgemäßer Ingenieurtechnik verbindet. Die präzise digitale Anschlussbemessung war dabei ein zentraler Baustein, um architektonischen Anspruch, wirtschaftliche Effizienz und statische Sicherheit in Einklang zu bringen – und komplexe Stahlkonstruktionen zuverlässig in gebaute Realität zu überführen.
