Cum se setează corect brațul de pârghie

Acest articol este disponibil și în
ENCZDEESFRITPTNLHUROKRPLTHTRVIZH
Tradus automat din engleză

În acest articol, vom prezenta trei cazuri tipice și modul în care brațul de pârghie pentru verificarea la forfecare este luat în considerare în acestea. Veți vedea că, uneori, utilizatorii trebuie să seteze manual valoarea brațului de pârghie și veți afla, de asemenea, cum este calculat acesta în cazul unei secțiuni complet comprimate.

Mai întâi, să vedem cum definește Eurocodul brațul de pârghie:

Cazurile

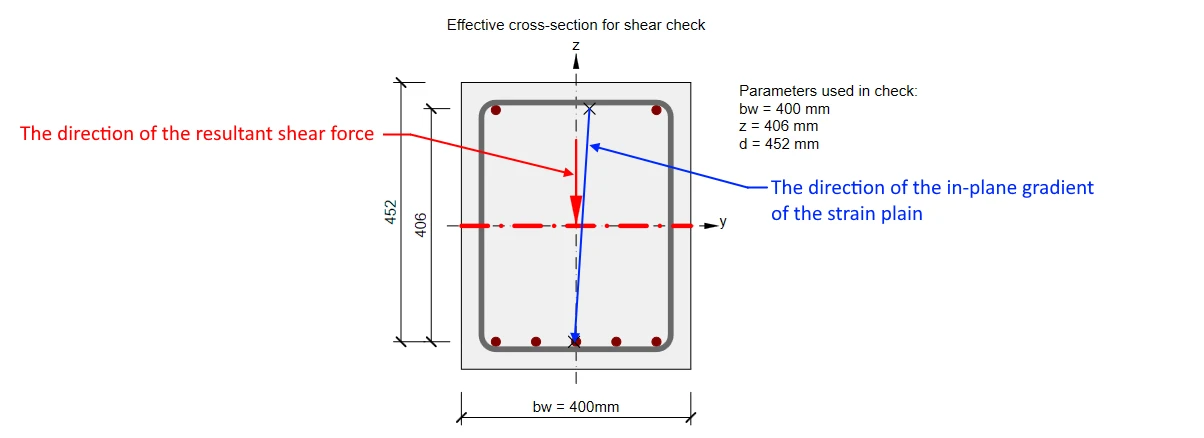

1) Direcția momentului încovoietor biaxial și a forței tăietoare diferă cu mai puțin de 20°

Acesta este cel mai frecvent caz în care direcția momentului încovoietor biaxial (gradientul în plan al planului de deformație) și forța tăietoare rezultantă sunt aceleași sau aproape aceleași. Valorile z și d sunt calculate automat, așa cum se arată în figură.

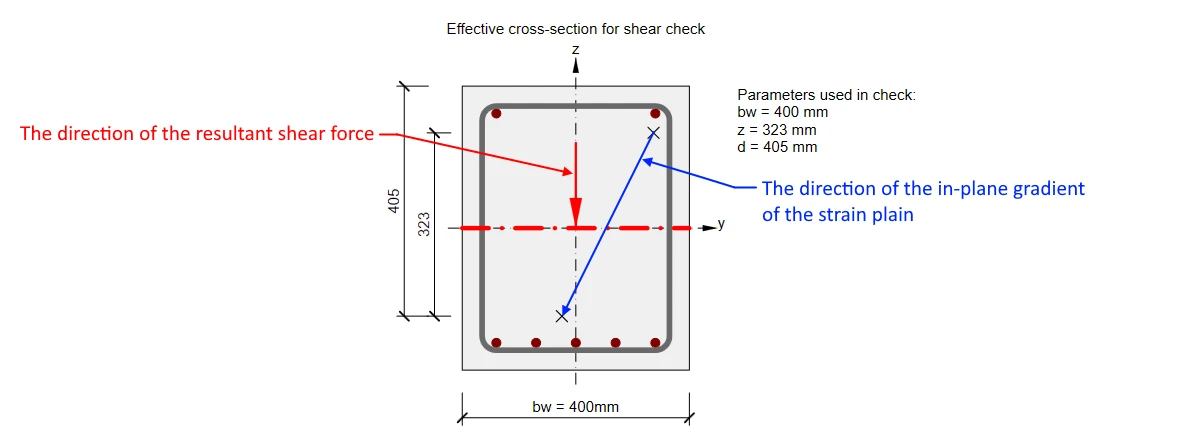

2) Direcția momentului încovoietor biaxial și a forței tăietoare diferă cu mai mult de 20°

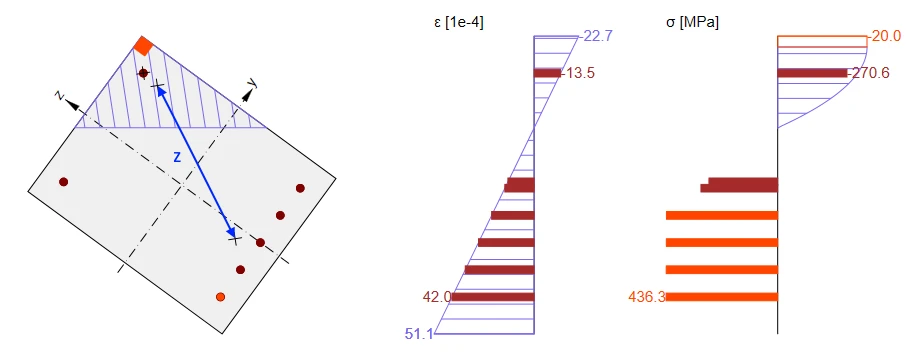

Brațul de pârghie z este definit în același mod. Dar pentru acest caz, valoarea lui z este mai mică. Și aceasta ar putea afecta negativ rezistența la forfecare calculată ulterior.

În acest caz, valoarea lui z ar trebui luată în considerare din direcția forței tăietoare. Astfel, pentru secțiunea noastră transversală, aceasta ar trebui să fie aproape aceeași ca în cazul anterior. Puteți citi mai multe în Forfecare în capitolul Brațul de pârghie al forțelor interioare. De aceea apare mesajul de neconformitate.

În acest caz, recomandăm utilizarea valorii definite de utilizator pentru z. Această valoare poate fi setată, de exemplu, ca distanța dintre straturile principale de bare (stratul comprimat și stratul întins)  în editorul de armătură -> Setări utilizator -> Secțiune transversală.

3) Secțiune transversală complet supusă compresiunii

Nu apar zone întinse în secțiunile transversale complet supuse compresiunii. Deoarece răspunsul nu poate fi determinat, valoarea brațului de pârghie nu poate fi determinată din acesta și se va utiliza valoarea implicită z = 0,9 d. Cu toate acestea, această valoare este definită de cod cu ipoteza că nu este introdusă nicio forță axială.

Concluzie

Verificați întotdeauna valoarea brațului de pârghie z utilizat pentru verificarea la forfecare. După cum ați putut observa, pot exista situații neobișnuite în care valoarea calculată automat trebuie ajustată manual.
