Stație de autobuz

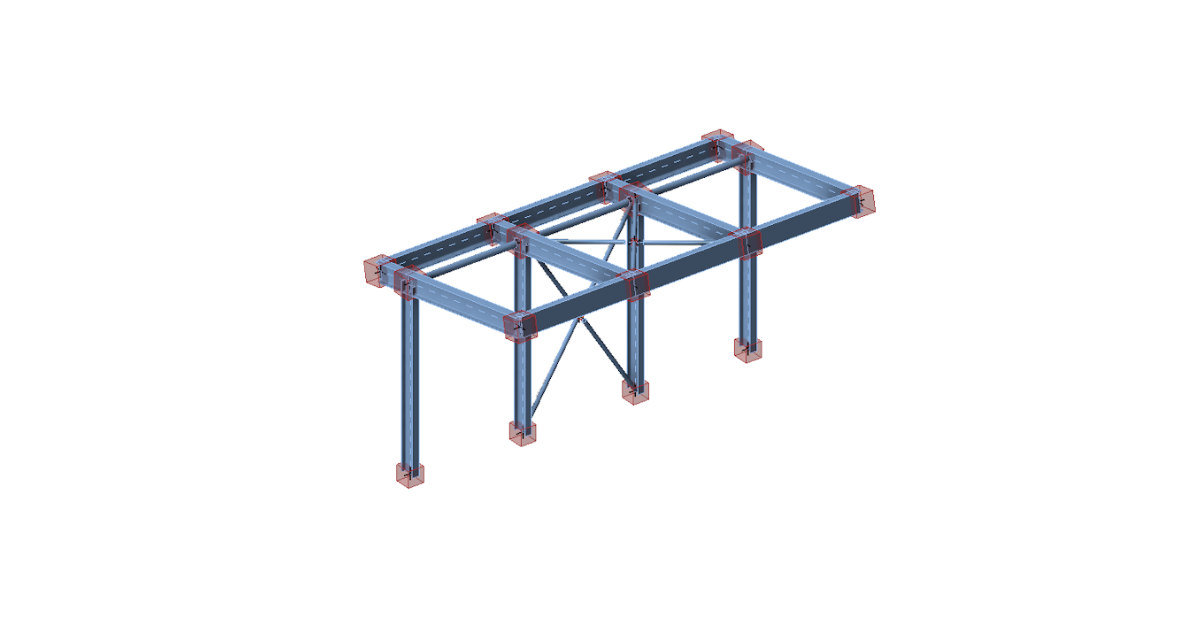

O structură metalică simplă pentru o stație de autobuz. Construcția constă din patru stâlpi și un cadru de acoperiș în consolă. Pentru stâlpi și grinzile acoperișului s-au utilizat secțiuni I deschise împreună cu profile U, în timp ce elementele de contravântuire și rigidizare au fost realizate din secțiuni tubulare CHS. Se folosesc îmbinări sudate, plăci de legătură și plăci de nod pentru a îmbina elementele structurale, precum și plăci de bază ancorate în blocuri separate de beton cu rost de mortar.

Modelul structural global a fost creat în aplicația FEA SCIA Engineer și apoi importat în IDEA StatiCa Checkbot, unde toate îmbinările metalice au fost proiectate și verificate în aplicația IDEA StatiCa Connection. Exportul modelelor de îmbinare selectate în format IFC (Industry Foundation Classes) permite importul proiectelor de îmbinare în orice software CAD.

Fluxul de lucru este descris în articolul Flux complet de proiectare a îmbinărilor - de la FEA la IFC și CAD.
