Studiu de caz

Pasarelă la un liceu din Loire-Atlantique

Pays de la Loire | France | Massé Charpente Serrurerie

Steel

Acest articol este disponibil și în:

Tradus de AI din engleză

O pasarelă impresionantă a fost proiectată de biroul de arhitectură Forma6, sub managementul de proiect al Regiunii Pays de la Loire. Proiectul pentru noul liceu multifuncțional din Saint-Philbert-de-Grand-Lieu (44) reprezintă un pas important înainte în arhitectura modernă și ingineria structurală. Acesta a fost realizat sub supravegherea lui Adrien Polus, manager de proiect în biroul de proiectare Massé (85510 Rochetrejoux), și ilustrează utilizarea eficientă a software-ului IDEA StatiCa pentru a răspunde unor provocări tehnice complexe.

Descrierea proiectului

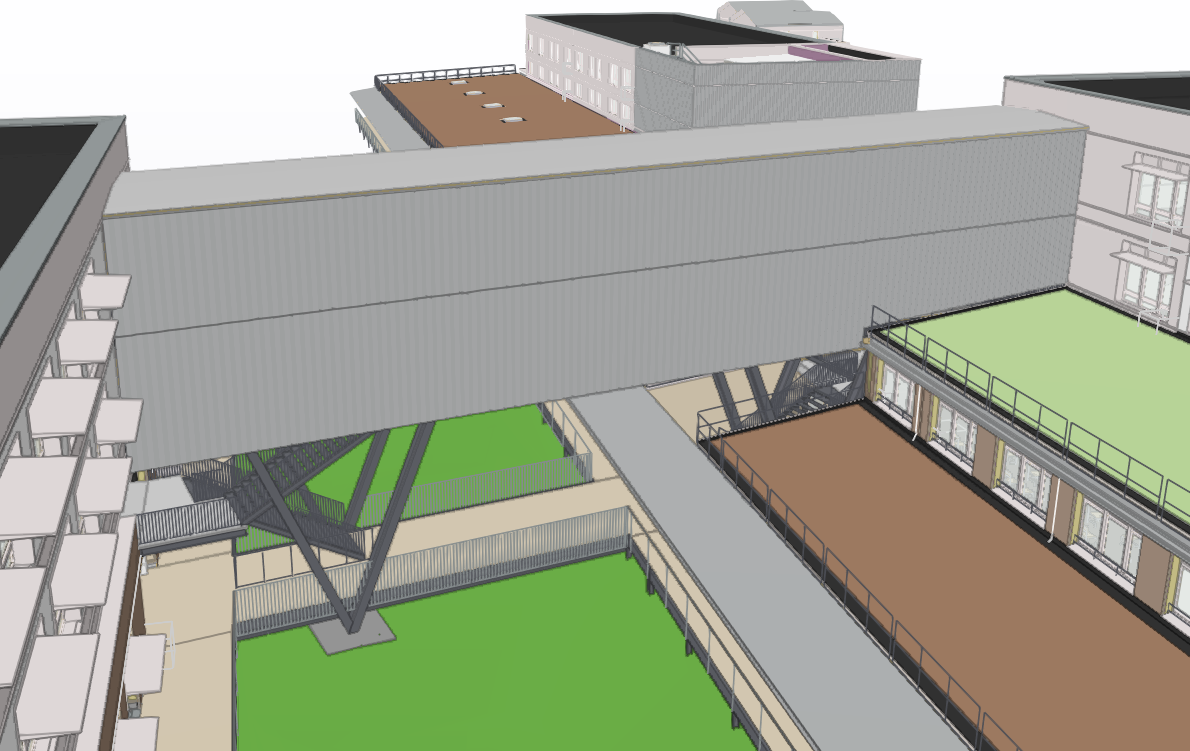

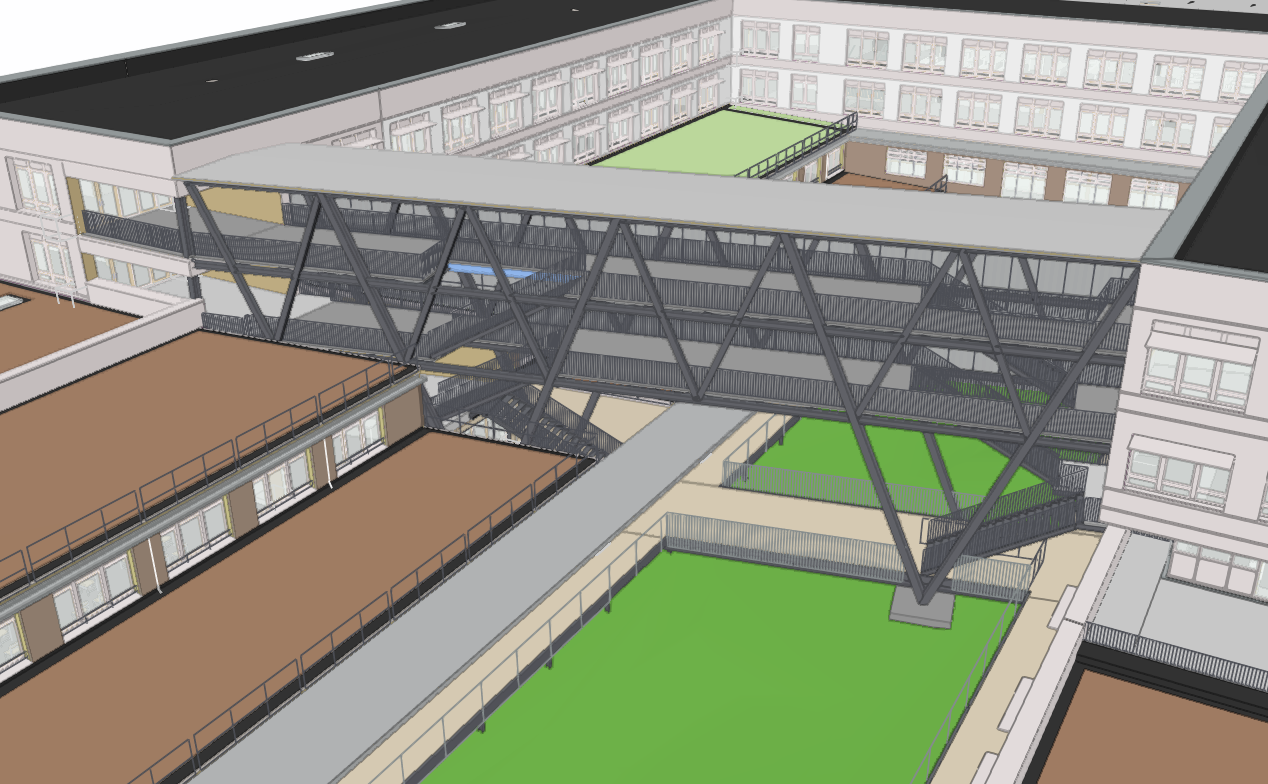

Proiectul cuprinde o pasarelă exterioară de 40 de metri lungime, cu două niveluri de planșeu și un acoperiș, cu o înălțime totală de 15 metri. Una dintre laturi este acoperită cu placare, rezultând o încărcare semnificativă din vânt. Pasarela conectează aripile de sud și de nord ale școlii, optimizând circulația în interiorul clădirii.

Provocări tehnice și soluții

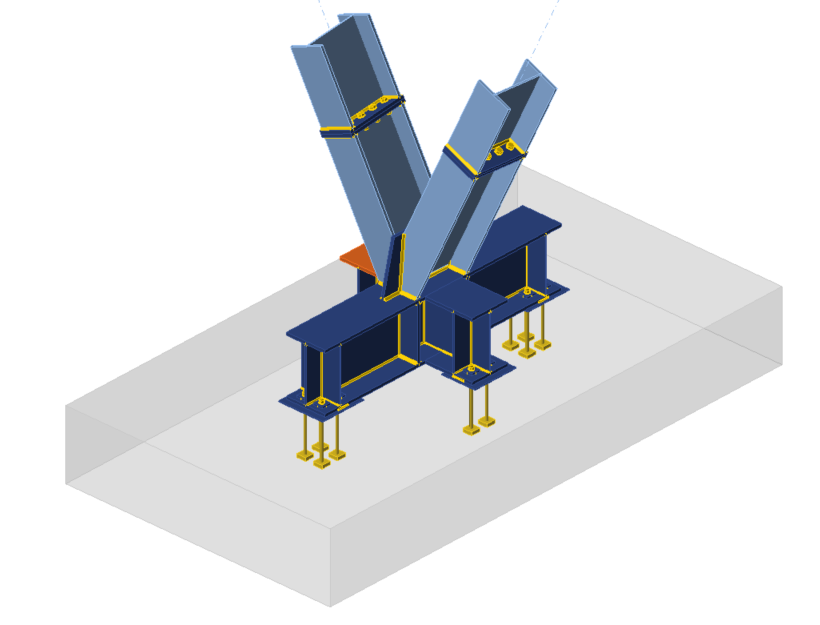

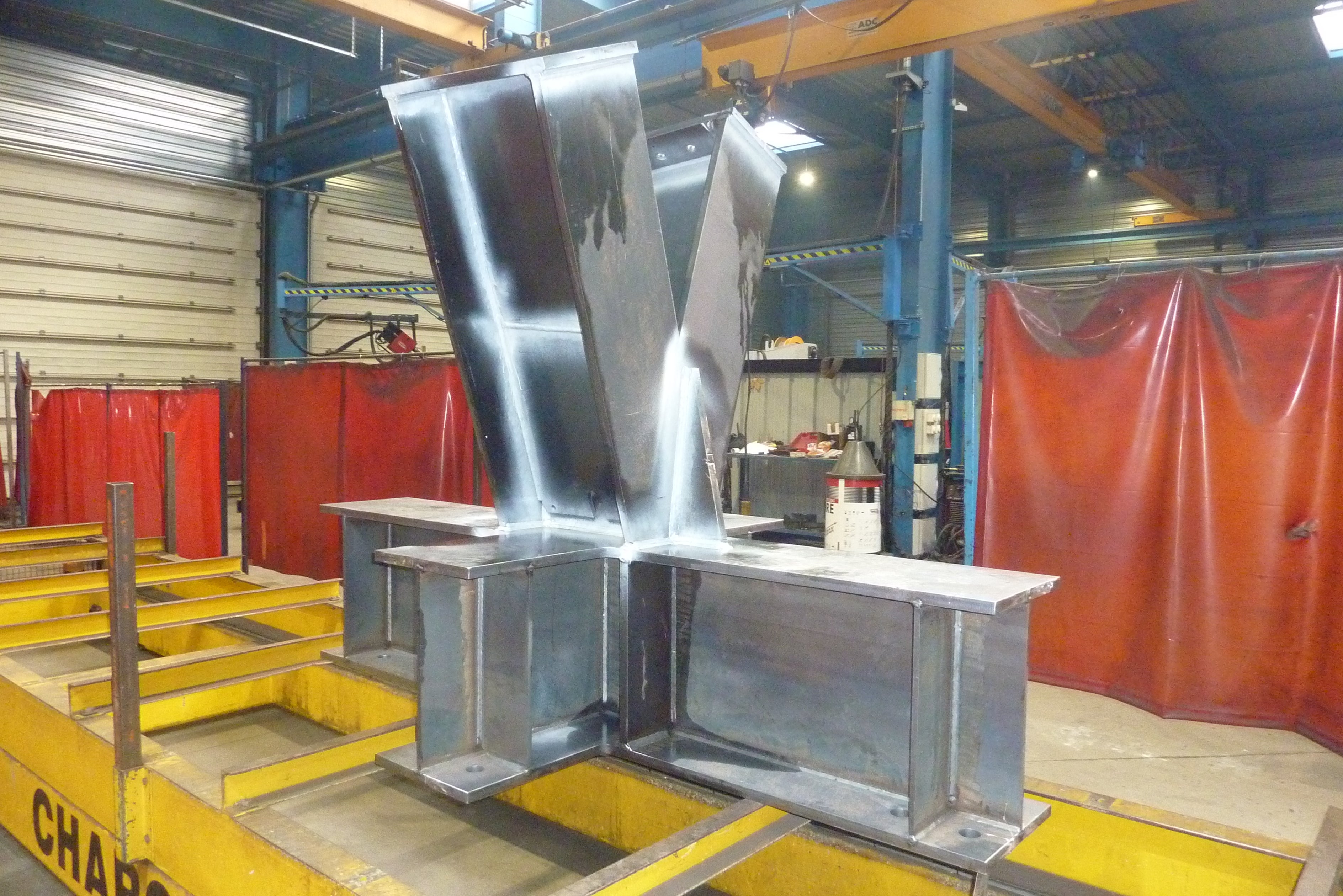

Una dintre principalele provocări ale proiectului a fost definirea unui sistem de ancorare ținând cont de stâlpii înclinați cu rotație în jurul axei lor longitudinale.

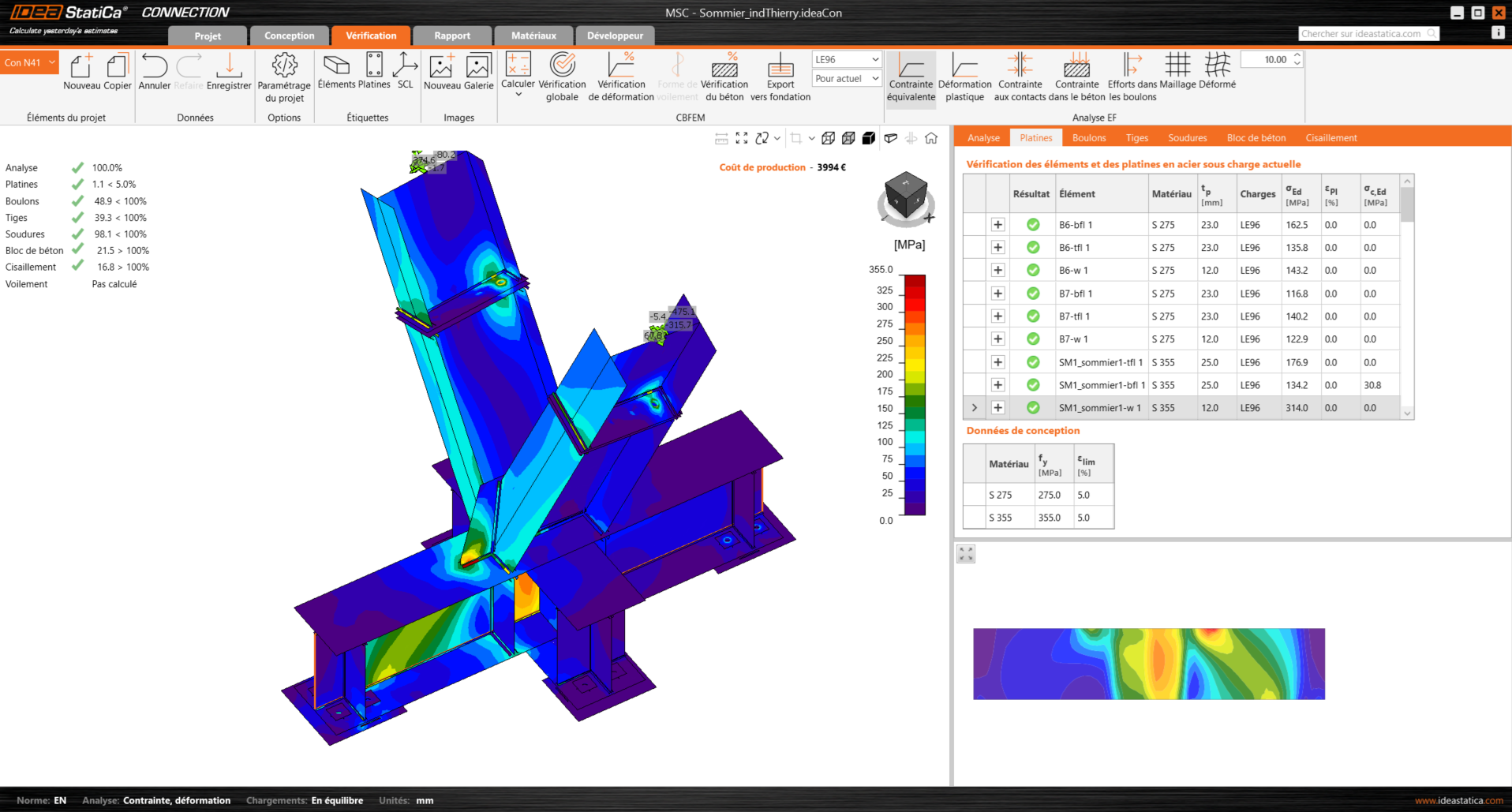

Utilizarea IDEA StatiCa a fost decisivă în depășirea acestor dificultăți. Complexitatea ansamblului nu permitea o analiză fiabilă fără un model cu elemente finite. Datorită analizei de flambaj propuse de software, părțile critice au fost completate cu elemente de rigidizare, garantând astfel siguranța și durabilitatea structurii. În plus, modelarea detaliată a îmbinărilor a permis verificarea dimensionării corecte a sudurilor.

Funcționalitățile apreciate ale IDEA StatiCa

IDEA StatiCa s-a impus ca un instrument esențial pentru verificarea acestui ansamblu metalic, datorită interfeței intuitive și integrării standardelor în vigoare.

Printre cele mai apreciate funcționalități s-au numărat

Modelarea precisă a îmbinărilor,
Analiza aprofundată a zonelor de tensiune,
Luarea în considerare a standardelor de construcție.

Trebuie menționat că au fost detectate anumite limitări, cum ar fi verificarea compresiunii pe beton și a întinderii în tijele de ancoraj, care au trebuit să fie completate prin calcule manuale.

Concluzie

Proiectul noului lycée polyvalent din Pays de la Loire ilustrează importanța unei abordări inovatoare în ingineria structurală. Utilizarea IDEA StatiCa a permis depășirea provocărilor tehnice complexe și optimizarea proiectării îmbinărilor. Acest proiect demonstrează capacitatea soluțiilor digitale avansate de a îmbunătăți siguranța și eficiența infrastructurilor moderne.
