Format IFC și IDEA StatiCa

IFC este esențial pentru procesele și fluxurile de lucru de tip BIM (Building Information Modeling), deoarece permite interoperabilitatea între diferite aplicații software BIM.

Istoric

Dezvoltarea IFC a început în anii 1990, sub egida International Alliance for Interoperability (IAI), cunoscută în prezent sub numele de buildingSMART International.

Scopul a fost crearea unui format de fișier universal care să elimine silozurile de date (colecții de date deținute de un grup și care nu sunt ușor sau complet accesibile altor grupuri din aceeași organizație) și să permită colaborarea între diversele părți implicate în industria AECO. Prima versiune oficială, IFC 1.0, a fost lansată în 1996.

De atunci, IFC a trecut prin mai multe revizii și actualizări pentru a răspunde nevoilor în continuă evoluție ale industriei și progreselor tehnologice. Versiunile majore includ IFC2x3, IFC4 și IFC4 Addendum 2, fiecare introducând noi funcționalități și capabilități. IFC5 se află în prezent în faza incipientă de planificare. Se preconizează că va include suport complet pentru diverse domenii de infrastructură și capabilități parametrice extinse.

 Este înregistrat de ISO și reprezintă un Standard Internațional oficial, ISO 16739-1:2018.

Cum funcționează IFC

IFC permite schimbul de modele BIM și date structurale între aplicații software și părțile implicate într-un proiect de construcție. Promovează colaborarea și schimbul de informații, reducând erorile și redundanțele în procesul de construcție. Formatul suportă întregul ciclu de viață al clădirii, de la proiectare și execuție până la administrarea facilităților.

IFC se bazează pe un model de date ierarhic, orientat pe obiecte. Reprezintă elementele de construcție și relațiile dintre acestea sub formă de obiecte și proprietăți.

IFC definește mai multe formate de fișier care pot fi utilizate. Cel mai frecvent este IFC-STEP; altele includ IFC-XML și IFCJSON.

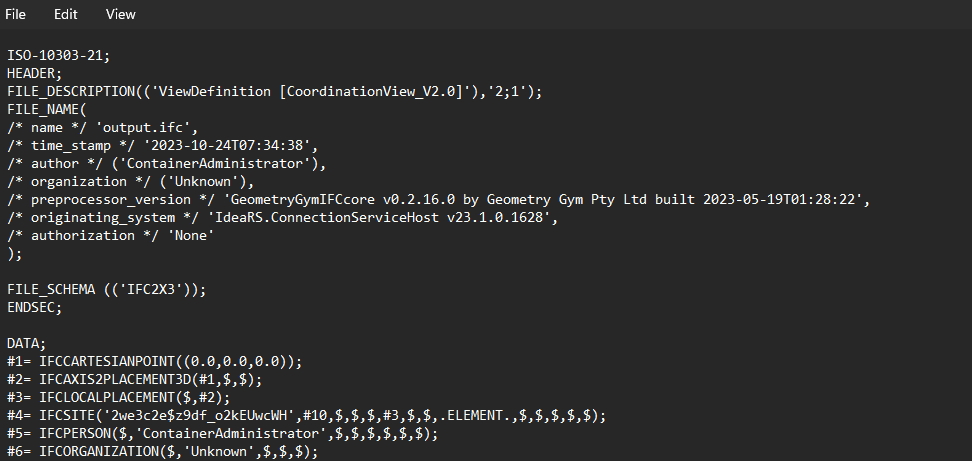

IFC-SPF este un format text definit de ISO 10303-21 („STEP-File"), în care fiecare linie constă de obicei dintr-o singură înregistrare de obiect și are extensia de fișier „.ifc". Acesta este cel mai utilizat format IFC, având avantajul dimensiunii compacte și al textului lizibil.

IFC-XML este un format XML definit de ISO 10303-28 („STEP-XML"), cu extensia de fișier „.ifcXML". Acest format este potrivit pentru interoperabilitatea cu instrumente XML și pentru schimbul de modele parțiale de clădiri. Datorită dimensiunii mari a modelelor tipice de clădiri, acest format este mai puțin utilizat în practică.

IFCJSON utilizează JSON, un format modern folosit frecvent de aplicațiile web.

IFC și software-ul pentru ingineri structuriști

Inginerii structuriști sunt participanți la procesele și fluxurile de lucru ale structurilor de construcții. În prezent, mai mult decât în trecut, este necesar ca modelul structural să fie integrat cu sistemele arhitecturale, mecanice și alte sisteme.

Multe aplicații software suportă formatul IFC, printre care:

• Autodesk Revit
• Autodesk Advance Steel
• Bentley Systems MicroStation
• Graitec Advance Design
• Graphisoft ArchiCAD
• Dassault Systèmes SolidWorks
• Trimble SketchUp
• Nemetschek Allplan
• Tekla Structures

IFC și IDEA StatiCa

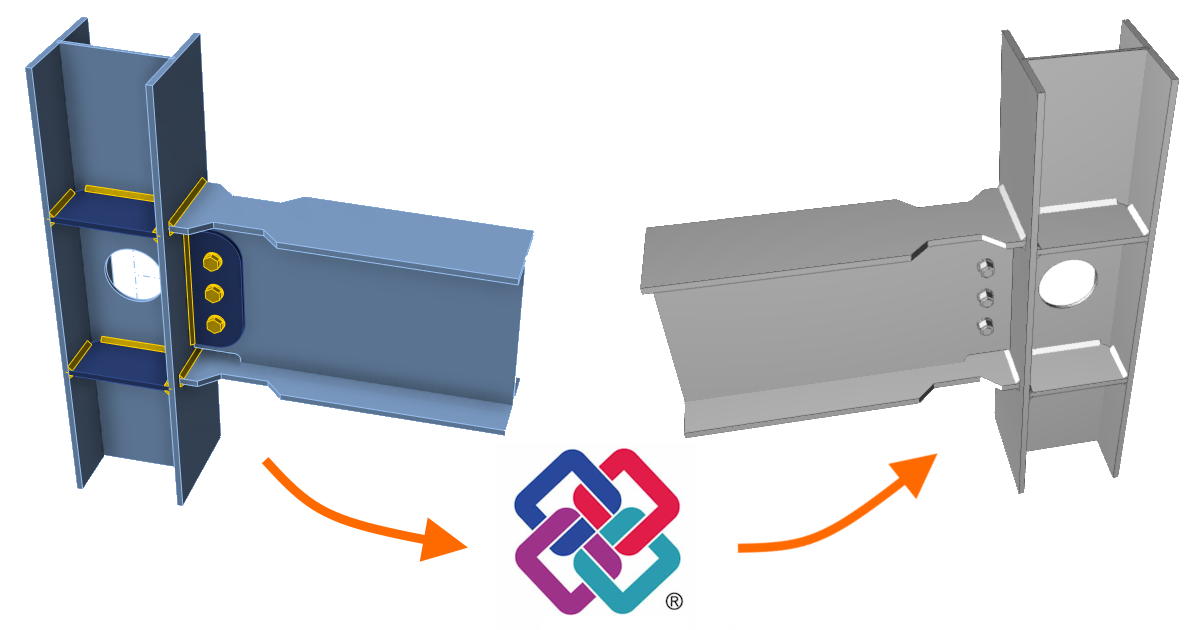

Produsul nostru emblematic pentru oțel, IDEA StatiCa Connection, și aplicația web larg utilizată Viewer, pot acum crea și stoca îmbinările proiectate ca fișier *IFC.

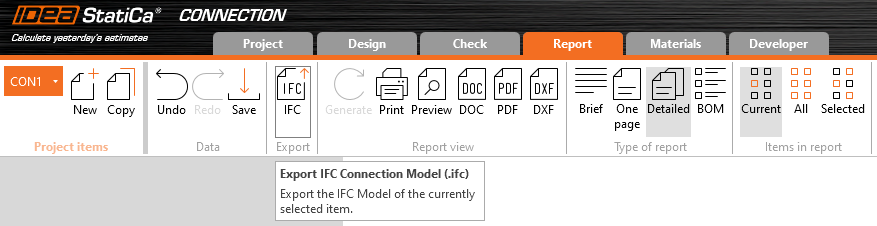

Aplicație desktop – Connection

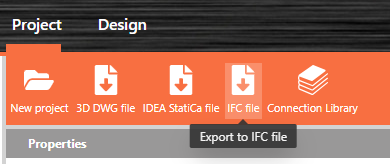

Aplicație web – Viewer

Aceasta ne aduce o interoperabilitate sporită în cadrul familiei de software structural și îmbunătățește activitatea zilnică a inginerilor structuriști.
