Fluxo de trabalho completo de projeto de ligação - de FEA a IFC e CAD
Aprenda a completar o ciclo completo de projeto no dimensionamento de ligações de aço. Do modelo estrutural global em FEA para o IDEA StatiCa Checkbot e depois através da exportação IFC para qualquer software CAD.
Vamos perceber como o IDEA StatiCa Checkbot se integra no processo de projeto de uma estrutura de aço. No vídeo simplificado e nos ficheiros anexos, pode investigar como poupar tempo precioso e utilizar os dados da etapa de projeto anterior.
- Modelo FEA
Começa com um modelo FEA, dimensionando e analisando o modelo estrutural global. O resultado desta etapa é principalmente a verificação normativa dos elementos e os esforços internos calculados no modelo. - Modelo Checkbot
De seguida, importa estes dados para o Checkbot, onde todas as ligações de aço específicas são dimensionadas e verificadas na aplicação Connection. - Exportação IFC
Em seguida, exporte todos os modelos de ligação selecionados com a funcionalidade de um único clique para o formato IFC (Industry Foundation Classes) mantendo as coordenadas específicas. Leia mais sobre a exportação IFC aqui. - Importação CAD
Com o modelo IFC preparado, pode utilizar a importação IFC no seu software CAD e incorporar as ligações dimensionadas no seu projeto de desenho 3D para processamento posterior.
Descarregue um projeto de exemplo de um Pavilhão de carga em aço (ou clique em descarregar abaixo) e experimente este fluxo de trabalho por conta própria, ou utilize simplesmente qualquer projeto que tenha!

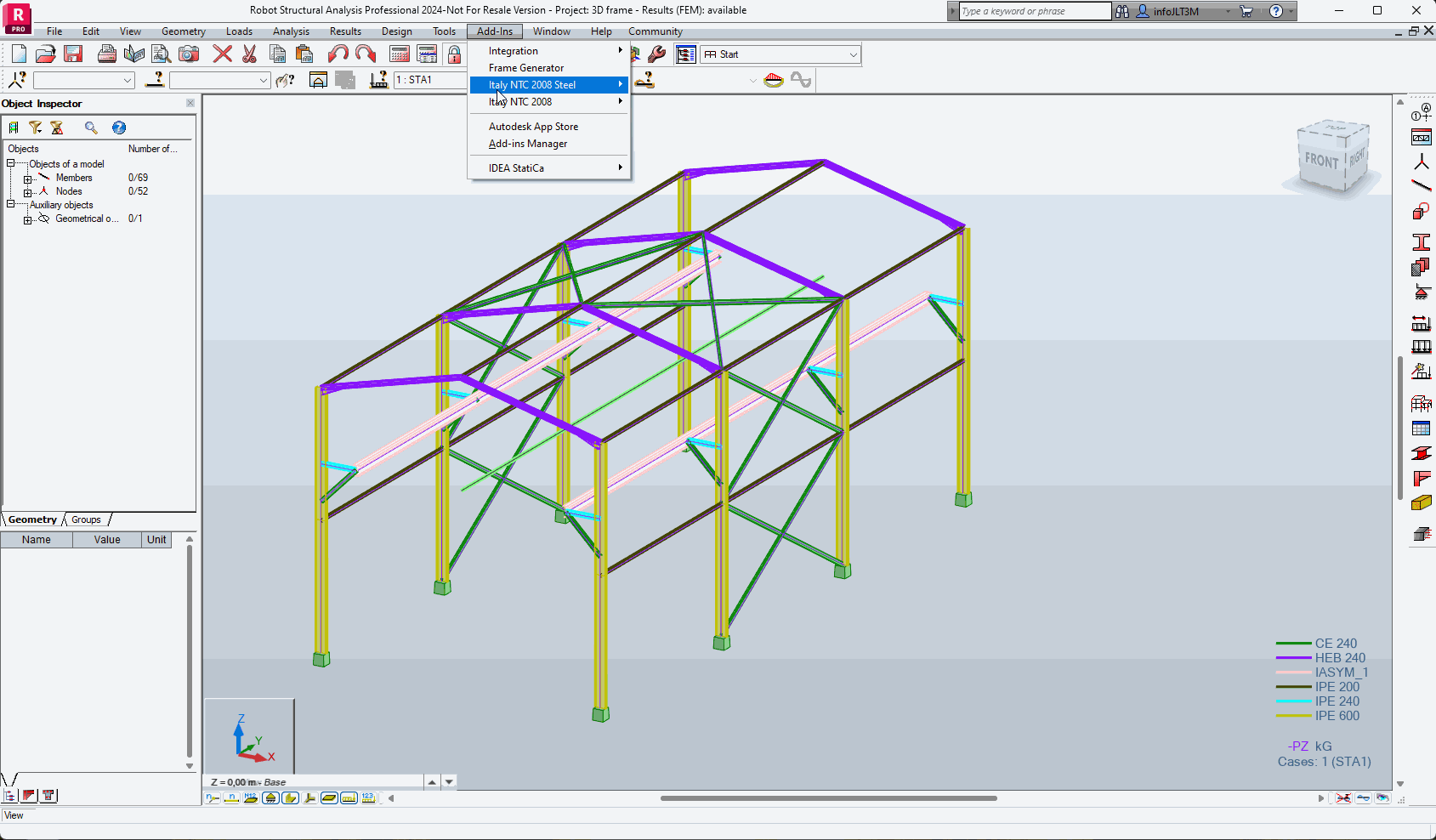

A estrutura global foi preparada no Autodesk Robot, as ligações dimensionadas na aplicação IDEA StatiCa Connection, e tudo gerido através do IDEA StatiCa Checkbot.
