Ten artykuł wyjaśnia możliwości definiowania różnych typów konstrukcji w aplikacji RCS. Dowiesz się o opcjach nie tylko dla elementów 1D, ale również dla elementów 2D. Po przeczytaniu artykułu będziesz wiedzieć, jakie typy wybrać, aby przeprowadzić prawidłowy projekt i sprawdzenie normowe.

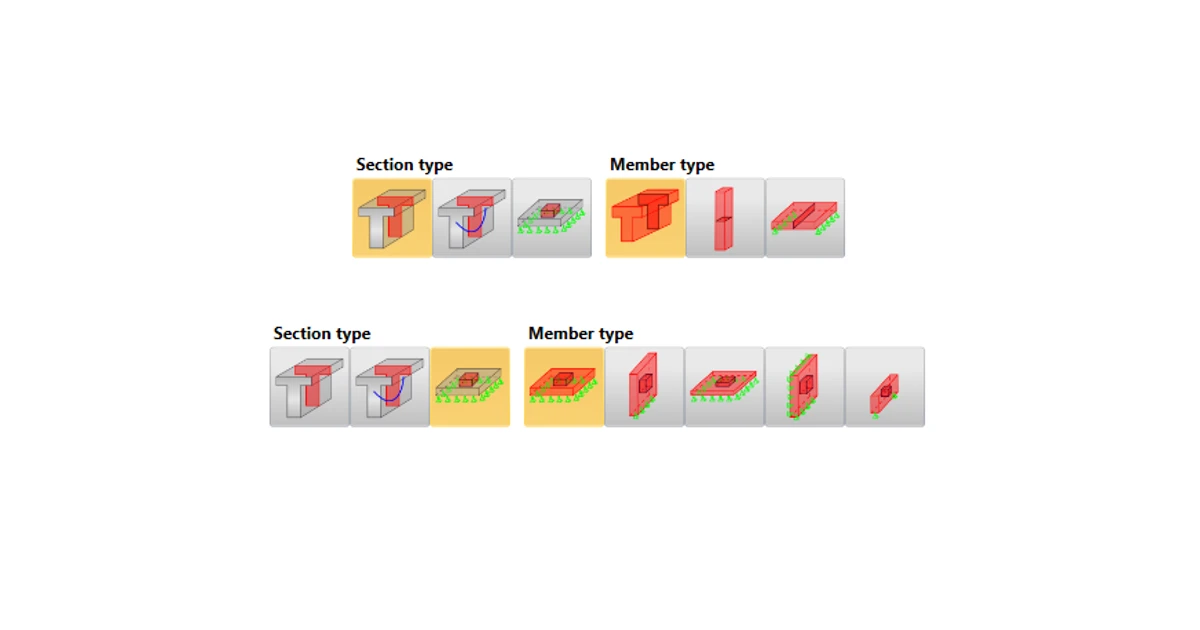

Typy przekrojów

Zacznijmy od typów przekrojów. Łącznie jest ich 3.

  • Przekrój zbrojony 1D
  • Przekrój etapowany/sprężony/zespolony 1D
  • Przekroje 2D

 Przed dokładniejszym przyjrzeniem się każdemu typowi z osobna, zapoznajmy się z ogólnym opisem przekrojów 1D i 2D:

Przekroje 1D

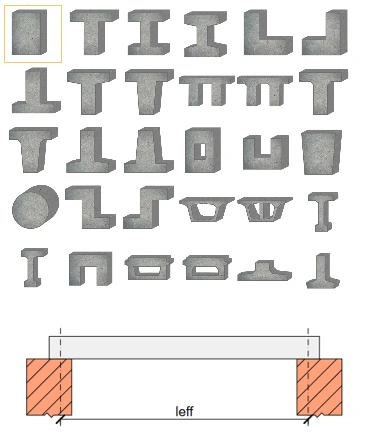

Przekrój poprzeczny można zdefiniować na podstawie szablonów lub jako kształt ogólny. Zbrojenie można określić przy użyciu predefiniowanych szablonów lub ogólnie w edytorze zbrojenia. Obciążenia są obsługiwane przez pełny zestaw sił wewnętrznych.

Przekroje 2D

Prostokątny element powłokowy o wymiarach w planie 1m x 1m jest definiowany automatycznie przez oprogramowanie. Wystarczy określić grubość płyty i zdefiniować zbrojenie dla górnej i dolnej powierzchni w kierunkach ogólnych. Zdefiniowane siły wewnętrzne są przeliczane na kierunki sprawdzenia przy użyciu wzoru transformacji Baumanna.

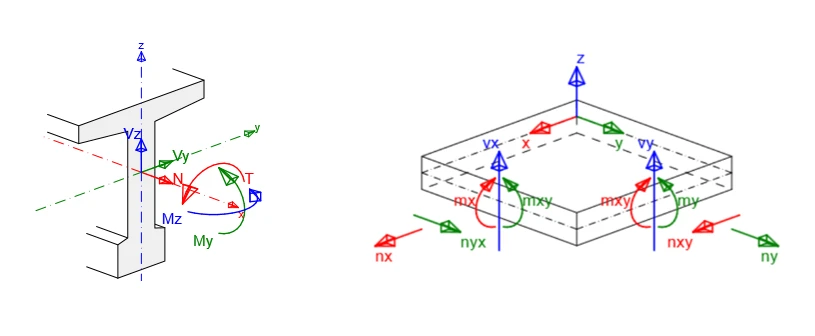

                                  Przekrój 1D                                                                     Przekrój 2D

Typy elementów 1D

Dla przekrojów 1D można ustawić 3 typy elementów:

  • Beam
  • Element ściskany
  • Płyta jednokierunkowa

Większość sprawdzeń i funkcjonalności jest taka sama dla wszystkich typów elementów. W poniższym tekście wyjaśnimy specjalne funkcje zaimplementowane dla poszczególnych typów elementów.

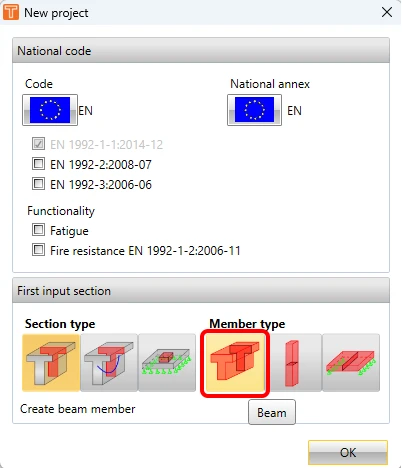

Beam

Dla tego typu dostępne są typowe szablony geometrii belek. Ponadto, oprócz standardowych sprawdzeń SGN i SGU, można ocenić smukłość na zginanie.

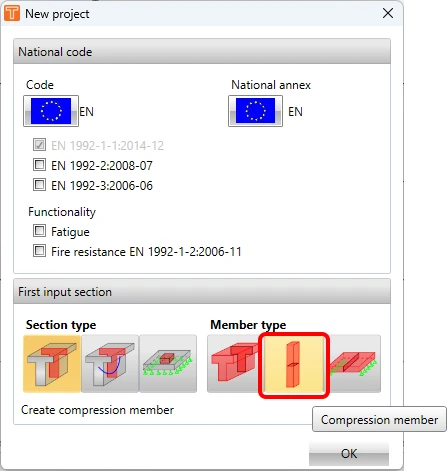

Element ściskany

Ten typ jest przeznaczony dla smukłego elementu ściskanego, w którym efekt drugiego rzędu jest istotny. Dlatego dostępne są typowe szablony przekrojów poprzecznych dla słupów. Zaimplementowane są dwie metody obliczeniowe zgodnie z EN 1992-1-1 5.8 – Nominalna sztywność i Nominalna krzywizna.

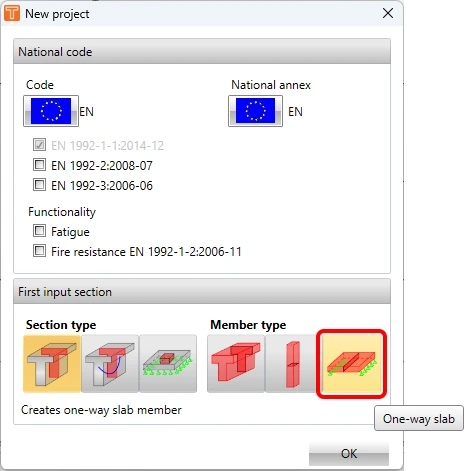

Płyta jednokierunkowa

Typ jest przystosowany do projektowania elementów płytowych działających tylko w jednym kierunku. Obowiązują te same zasady co dla przekroju zbrojonego 1D, z wyjątkiem szablonów zbrojenia.

Typy elementów 2D

Przeczytaj poniższy artykuł, aby dowiedzieć się o różnicach między poszczególnymi typami elementów 2D.
