2.8 Presentatie van resultaten
ConcreteKnowledge baseDetail 2DACI (USA)EN (Eurocode)

2.8 Presentatie van resultaten

Dit artikel is ook beschikbaar in
ENCZDEESFRITPTNLHUROKRPLTHTRVIZH

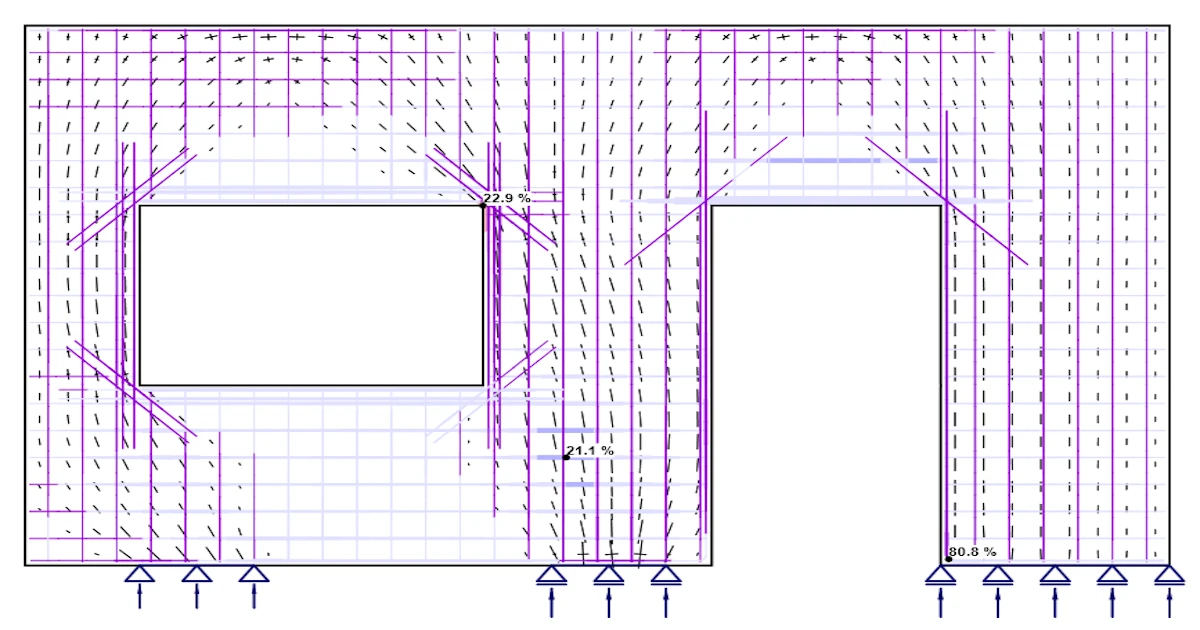

Resultaten worden onafhankelijk gepresenteerd voor beton en voor wapeningselementen. De spannings- en rekwaarden in het beton worden berekend in de integratiepunten van de schaalelementen. Aangezien het echter niet praktisch is om de gegevens op deze wijze te presenteren, worden de resultaten standaard weergegeven in knopen, als de maximale waarde van de drukspanning uit aangrenzende Gauss-integratiepunten in verbonden elementen (Afb. 18). Opgemerkt moet worden dat deze weergave de resultaten lokaal kan onderschatten aan de gedrukte randen van staven, indien de afmeting van het eindige element vergelijkbaar is met de hoogte van de drukzone.

Afb. 18 - Eindig element van beton met integratiepunten en knopen: presentatie van de resultaten voor beton in knopen en in eindige elementen.

De resultaten voor de eindige elementen van de wapening zijn ofwel constant per element (รฉรฉn waarde โ€“ bijv. voor staalspanningen) of lineair (twee waarden โ€“ voor aanhechtingsresultaten). Voor hulpelementen, zoals elementen van oplegplaten, worden alleen vervormingen gepresenteerd.
