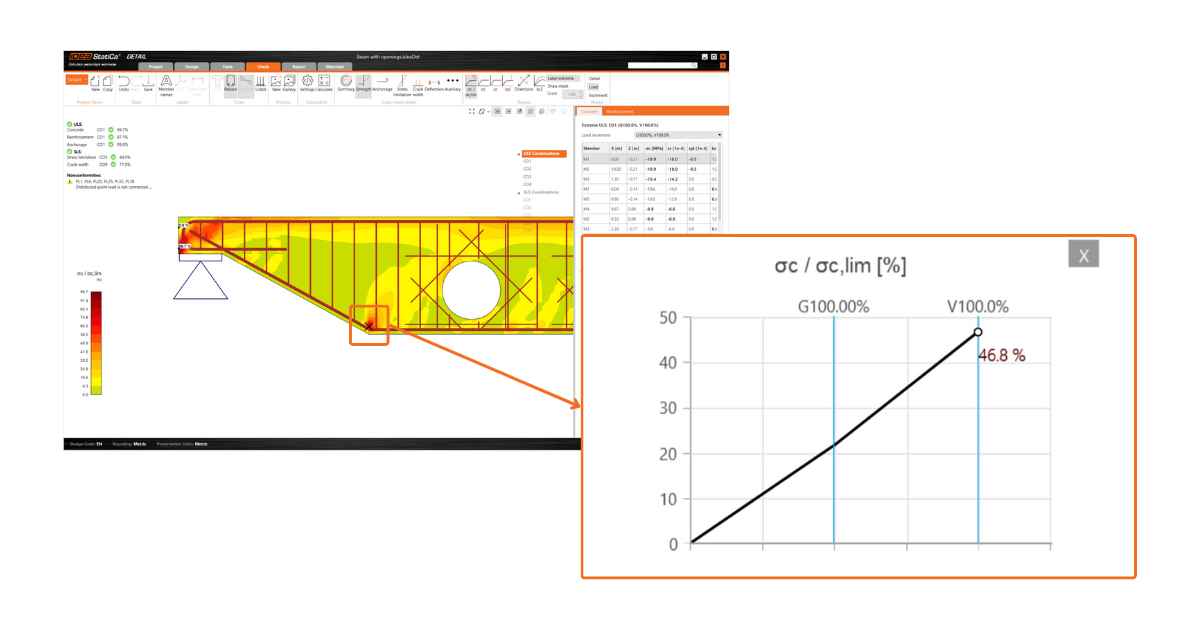

Presentatie van relevante resultaten in gedetailleerde grafieken in Detail

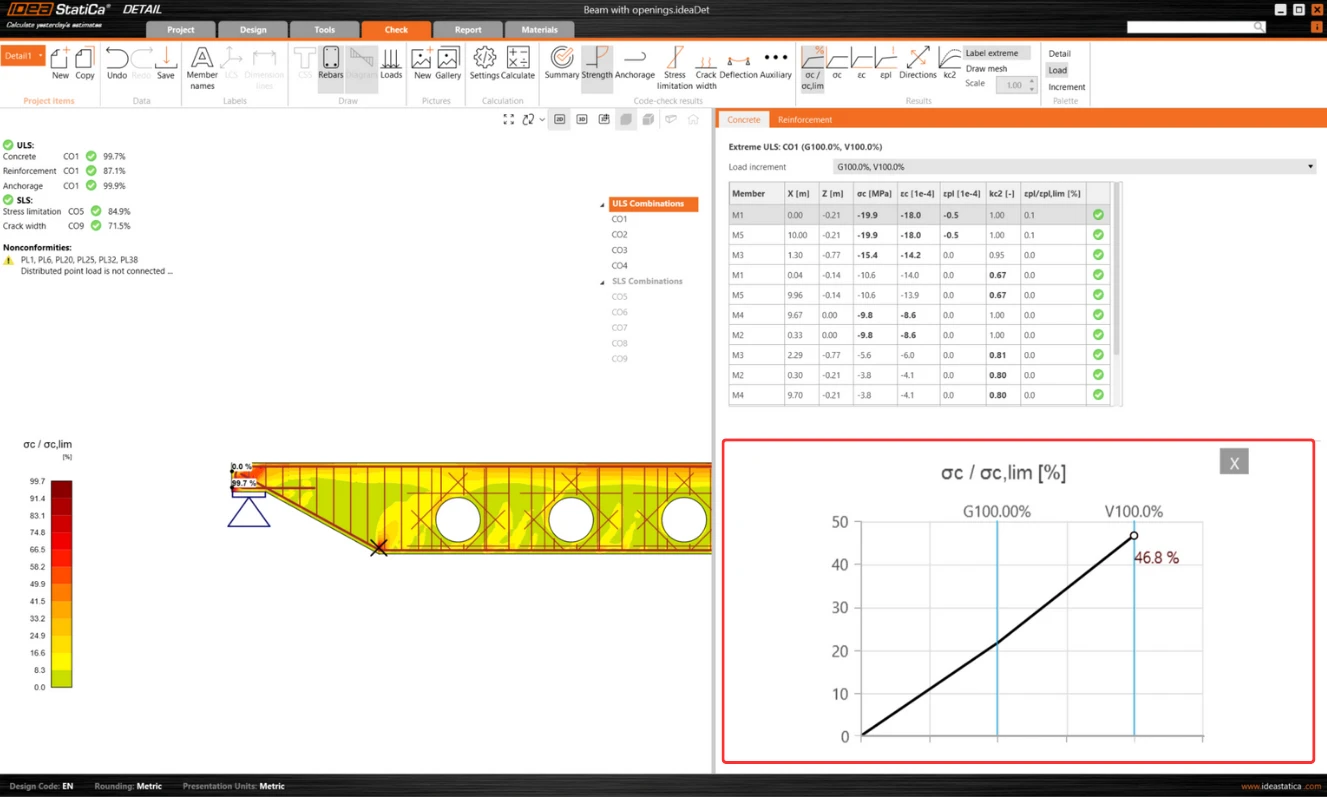

Dit is mogelijk door een combinatie van "Shift" + linkermuisklik of het contextmenu van de rechtermuisklik. De weergegeven curve omvat alle berekende lastincrementen voor het gekozen belastinggeval of de gekozen combinatie. Een specifieke lastincrement, zoals geselecteerd op het lint, wordt duidelijk gemarkeerd in de grafiek.

De horizontale as van de grafiek geeft de toegepaste last aan, met symbolen voor 100% toegepaste voorspanning (P), blijvende last (G) en variabele last (V).

Het systeem geeft gedetailleerde inzichten in onder andere spanningen, rek, vervorming, scheurwijdte en ankerkrachten.

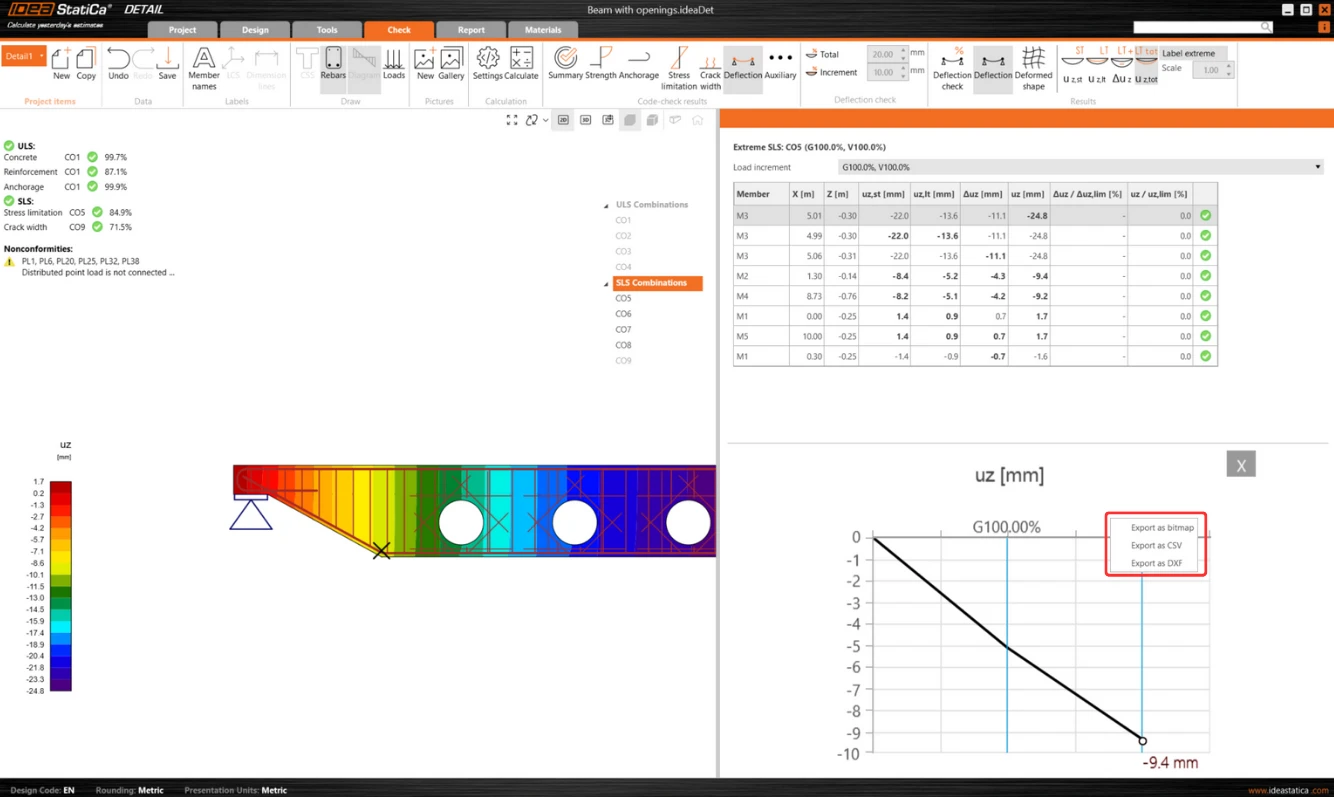

Bovendien kunt u de gegevens die in de grafiek worden weergegeven exporteren naar bitmap-, CSV- of DXF-formaat. Deze optie is toegankelijk via het contextmenu van de grafiek waardoor verdere gegevensanalyse en documentatie buiten de softwareomgeving mogelijk is.

Uitgebracht in IDEA StatiCa versie 23.1.3.
