Verbinding ontwerp RFI's – Storingen op locatie
SteelConnection designFeaturesConnectionConnection Design RFIs

Verbinding ontwerp RFI's – Storingen op locatie

23 oktober 2024
Dit artikel is ook beschikbaar in
ENCZDEFRITNLHUKRPLTHTRVIZH

Dit artikel maakt deel uit van een reeks "Connection Design RFIs."
Lees alle artikelen in de reeks.

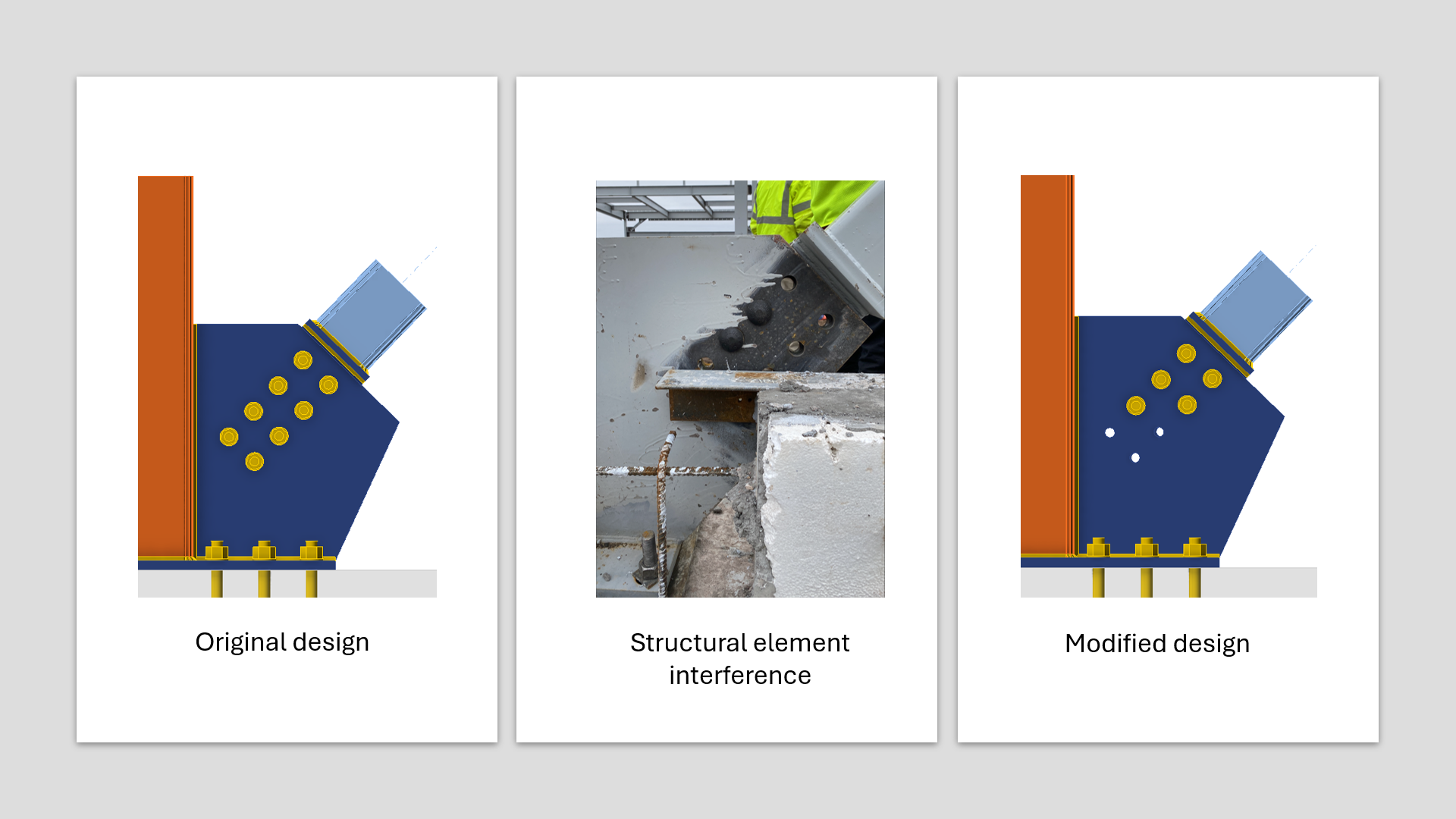

Wanneer de botsing het ontwerp ondermijnt

Ik vermoed dat u zich zonder moeite een situatie kunt herinneren waarbij uw ontwerp de realiteit op een bouwplaats moest trotseren, toch?

Soms moeten constructieve staven ruimte bieden aan onverwachte elementen zoals:

  • Leidingen of kanaalwerk,
  • Botsingsinterferentie met andere constructieve of niet-constructieve elementen
  • Hoogtecorrecties - inkepingen in de balken
  • Bekijk enkele voorbeelden van interferentie bij de bouw van staalconstructies in deze AISC-sessie.

Ingenieurs worden vaak gevraagd aanpassingen te doen die geen deel uitmaakten van het oorspronkelijke ontwerp. Deze storingen op locatie kunnen laat in het bouwproces optreden en vereisen snelle beslissingen om zowel de projectplanning als de constructieve integriteit te handhaven.

AISC benadrukt het belang van het plannen van openingen in staven tijdens de ontwerpfase om de constructieve prestaties niet in gevaar te brengen. Wanneer onverwachte interferenties optreden, passen ingenieurs vaak de constructieve staven aan of voegen versterkingen toe om de draagcapaciteit te handhaven. Deze wijzigingen, hoewel effectief, kunnen de krachtsverdeling verstoren en het ontwerp compliceren. Elke aanpassing vereist herberekeningen en verificatie om te waarborgen dat de constructie nog steeds voldoet aan de ontwerpvereisten, wat het project mogelijk vertraagt.

Standaard branchepraktijken omvatten doorgaans het versterken of herconfigureren van de aangetaste staven om sterkte en stabiliteit te handhaven. Dit betekent vaak het toevoegen van verstijvers of versterkingsplaten rondom de opening om bezwijken door verzwakte doorsneden te voorkomen. Standaardberekeningen alleen zijn echter mogelijk niet voldoende. Hoewel Mathcad- en Excel-templates routinecontroles ondersteunen, vereisen complexe aanpassingen uitgebreide herconfiguratievan formules, wat leidt tot vertragingen en mogelijke fouten. In kritieke gevallen is een diepgaandere analyse essentieel om de algehele constructieve prestaties nauwkeurig te beoordelen.

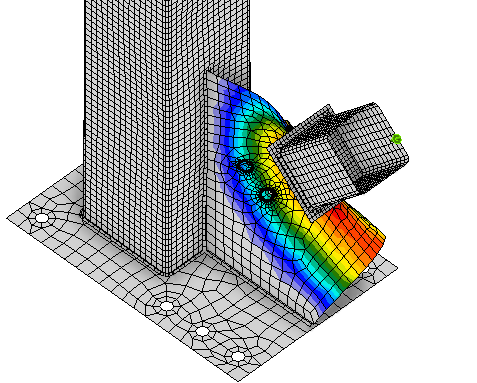

IDEA StatiCa vereenvoudigt dit proces doordat ingenieurs snel verschillende aanpassingen aan staven met openingen kunnen modelleren en testen. De software ondersteunt geavanceerde analyses, zoals stijfheids- en knkanalyse, zodat eventuele aanpassingen de vereiste capaciteit behouden en voldoen aan de normen.

Waarom IDEA StatiCa gebruiken

  • Directe aanpassingen: Modelleer snel wijzigingen zoals openingen in staven en visualiseer de impact op het constructieve gedrag in real-time.
  • Geavanceerde analyse: Naast traditionele controles biedt IDEA StatiCa geavanceerde tools zoals stijfheids- en knkanalyse om te verifiëren dat de aanpassingen de integriteit van de constructie waarborgen.
  • Tijdbesparende oplossingen: Verminder handmatige herberekeningen door meerdere ontwerpopties in minuten te simuleren, zodat beslissingen sneller worden genomen en vertragingen worden geminimaliseerd.
  • Naadloze normconformiteit: Valideer automatisch dat uw gewijzigde verbindingen voldoen aan de ontwerpnormen, zonder tijdrovende extra berekeningen.

Hoe doet u dit?

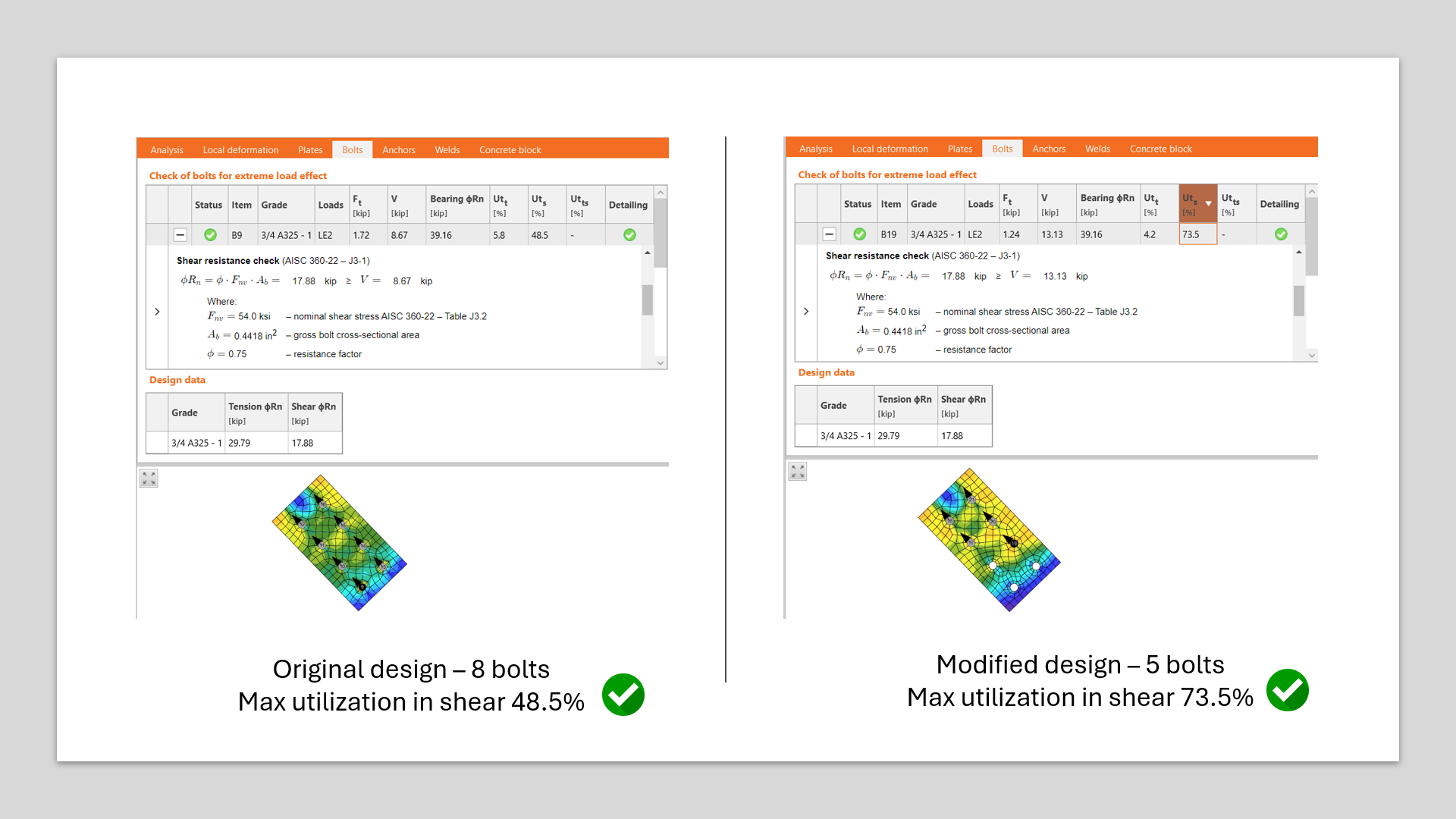

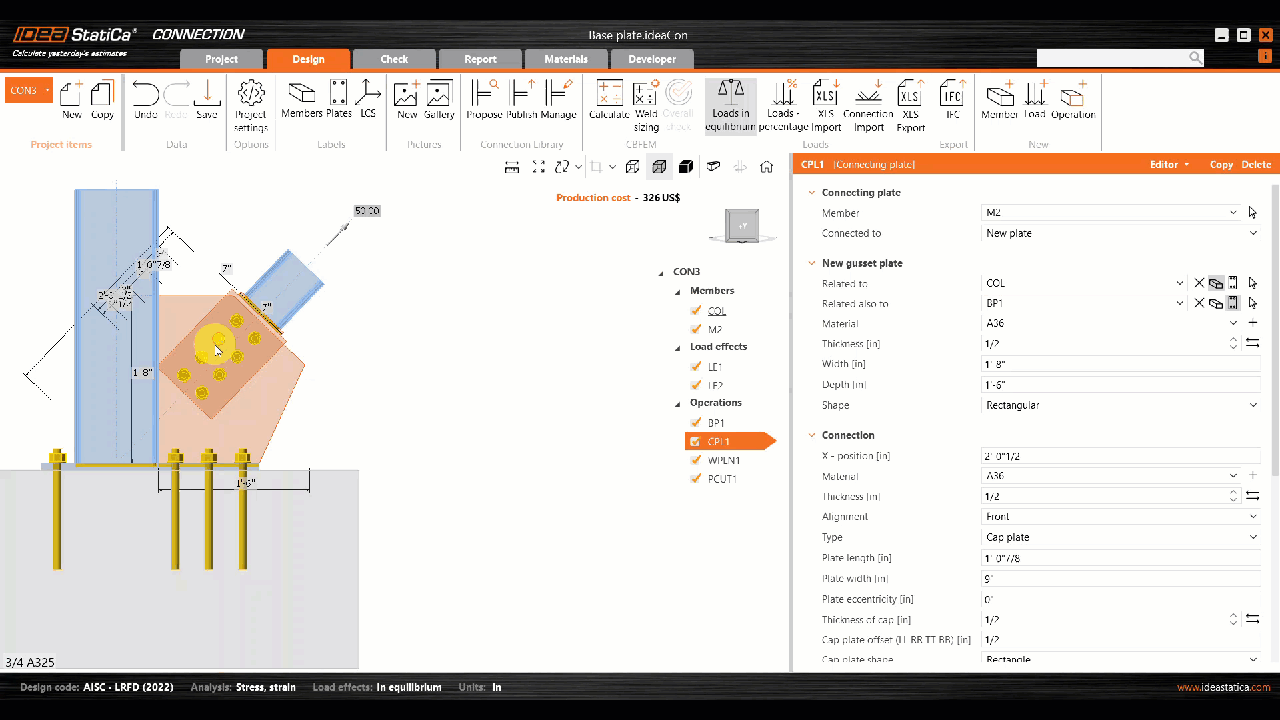

Bekijk de video die laat zien hoe u een verbinding opnieuw ontwerpt door bouten te verwijderen in minder dan 2 minuten.

Samenvatting

Met IDEA StatiCa kunnen ingenieurs storingen op locatie snel en met vertrouwen aanpakken, zodat projecten op schema blijven zonder de constructieve integriteit in gevaar te brengen. Door de tijd die aan herberekeningen wordt besteed te verminderen en de nauwkeurigheid van aanpassingen te verbeteren, stelt de software teams in staat om in real-time aan te passen en te innoveren. Dit leidt uiteindelijk tot een efficiënter ontwerpproces, waarbij projecten niet alleen de deadlines halen maar ook de hoogste normen voor veiligheid en prestaties handhaven.

MELD U AAN EN PROBEER GRATIS

Ontdek zelf de snelheid en kracht van IDEA StatiCa. Probeer het 14 dagen gratis.

Vergeet ook niet u aan te melden voor onze nieuwsbrief om geen enkel belangrijk onderwerp te missen. Als bonus ontvangt u een korting op het CBFEM-verificatieboek "Steel Connection Design by Inelastic Analysis."

gratis proberen
Aanmelden voor nieuwsbrief
Johan Lozada

Johan Lozada

Product Engineer IDEA StatiCa US

Gericht op het verbeteren van verbindingsontwerp via geïntegreerde workflows. Ervaren in niet-conventionele en complexe ontwerpen.
