Tervezzen okosabban, ne nehezebben: Gyorsítsa fel a kapcsolat-ellenőrzéseket 3 egyszerű módon
SteelConnection designFeaturesAISC (USA)Connection

Tervezzen okosabban, ne nehezebben: Gyorsítsa fel a kapcsolat-ellenőrzéseket 3 egyszerű módon

2025. június 10.
Ez a cikk a következő nyelveken is elérhető
ENCZDEESFRITPTNLHUROKRPLTHTRVIZH
AI által angolból fordítva

Tucatnyi acél kapcsolat kezelése még a legjobb projektcsapatokat is lelassíthatja. Az ismétlődő modellezés, a késői tervezési változtatások és a manuális ellenőrzések mind időt vesznek igénybe. Az IDEA StatiCa segítségével a mérnökök egyszerűsíthetik a kapcsolat tervezését olyan eszközökkel, amelyek kiküszöbölik az ismétlődést és csökkentik a rutinfeladatokra fordított órákat.

Nagy léptékű szerkezeti projekteknél a mérnöki csapatok gyakran felelősek tucatnyi, ha nem több száz acél kapcsolat tervezéséért és validálásáért. Az ismétlődő modellezési feladatoktól a késői tervezési változtatásokig ezek a kapcsolatokhoz kapcsolódó munkafolyamatok az idő és az erőforrások jelentős részét felhasználhatják.

E kihívások kezelésére sok mérnöki iroda fordul az IDEA StatiCa-hoz, nem csupán az elemzési képességei, hanem az általa kínált munkafolyamat-optimalizálások miatt is. Három konkrét eszköz, a Checkbot csoportosítás és kötegelt tervezés, a parametrikus sablonok és az új kapcsolat varázsló, segíti a csapatokat folyamataik egyszerűsítésében és a hatékonyság fenntartásában minden méretű projekten.

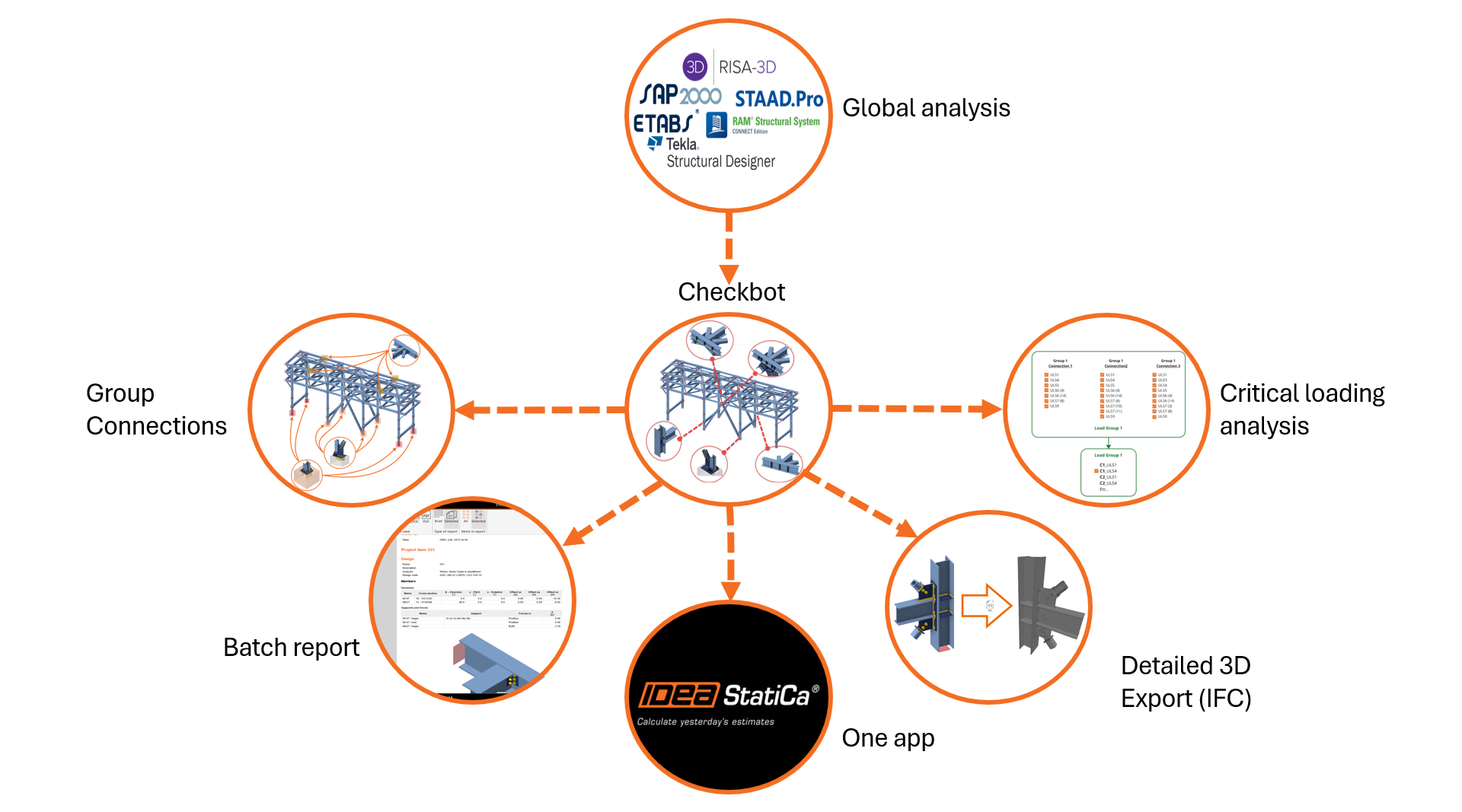

Checkbot – csoportosítás & kötegelt tervezés

Ha ugyanaz a kapcsolattípus ismétlődik egy szerkezetben – legyen az talplemez minden oszlopnál vagy gerenda-gerenda nyírási kapcsolat több mezőben –, az egyedi modellezési és validálási lépések megismétlése értékes órákat emészthet fel. A Checkbot segítségével ezeket a hasonló kapcsolatokat összevonhatja, így egyetlen referencia tervezésre összpontosíthat, ahelyett hogy tucatnyi külön fájlt nyitna meg.

Az elemszám és a keresztmetszet mintáinak felismerésével a Checkbot lehetővé teszi, hogy egyetlen csomóponton dolgozzon, majd ezt a kapcsolati modellt alkalmazza minden egyező csomópontra. Miután a referencia kapcsolat be van állítva, a szoftver elvégzi az összes szükséges számítást, szabványellenőrzést és teherkombinációt a teljes csoportra. A kapcsolatokat BIM-be is exportálhatja IFC-n keresztül anélkül, hogy elhagyná a Checkbot felületet.

Így működik:

  • A kapcsolatok automatikusan csoportosítva vannak az elemszám és a szelvénytípus szerint.
  • Tervezzen egy referencia kapcsolatot, és a Checkbot alkalmazza azt az egész csoportra.
  • Futtasson tervezési ellenőrzéseket és elemzéseket a csoportra, beleértve az összes releváns teherkombinációt, anélkül hogy minden kapcsolatot egyenként megnyitna.
  • Egyetlen jelentés foglalja össze az összes kapcsolatot összefoglaló vagy részletes formátumban.
  • IFC export integrálja az eredményeket közvetlenül a BIM modellekbe.
  • Minden a Checkbotban történik, nincs programok közötti váltás.

A Checkbotot használó cégek 50–60%-os időmegtakarítást tapasztalnak a hagyományos munkafolyamatokhoz képest. Az ismétlődő modellezés csökkentésével és az ellenőrzések centralizálásával a mérnökök gyorsabban dolgozhatnak a minőség feláldozása nélkül. A Checkbot különösen értékes az ismétlődő geometriájú BIM vagy FEA modellekben, mint például a gerenda-oszlop kapcsolatoknál, ahol a következetesség és a szervezettség kulcsfontosságú tucatnyi hasonló kapcsolat esetén.

Szavaink igazolására egy kis tesztet végeztünk.

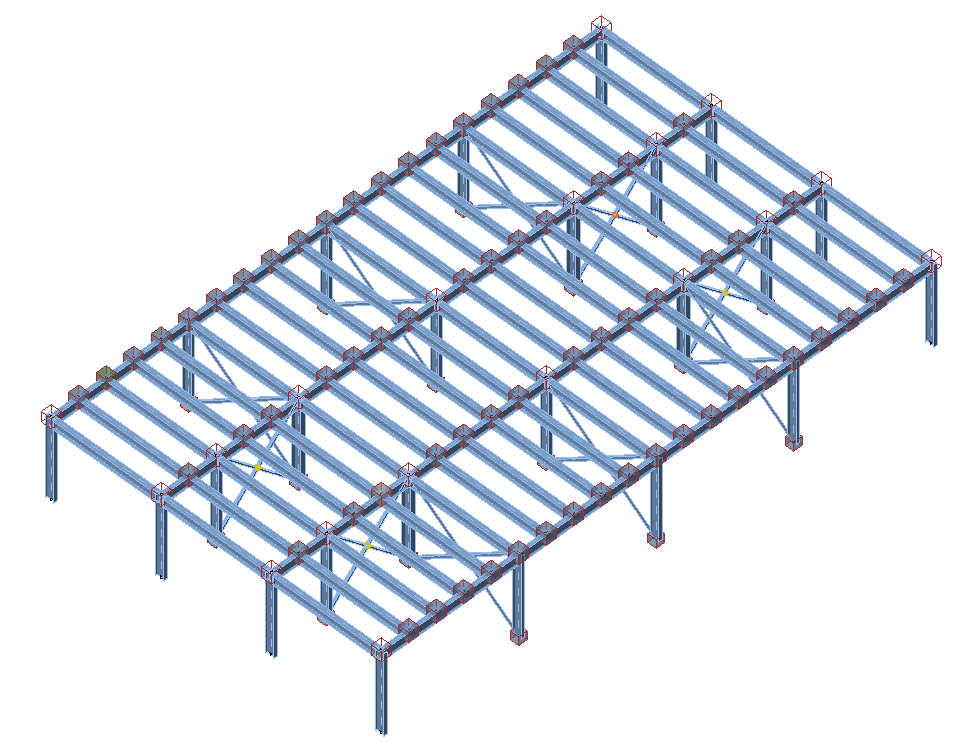

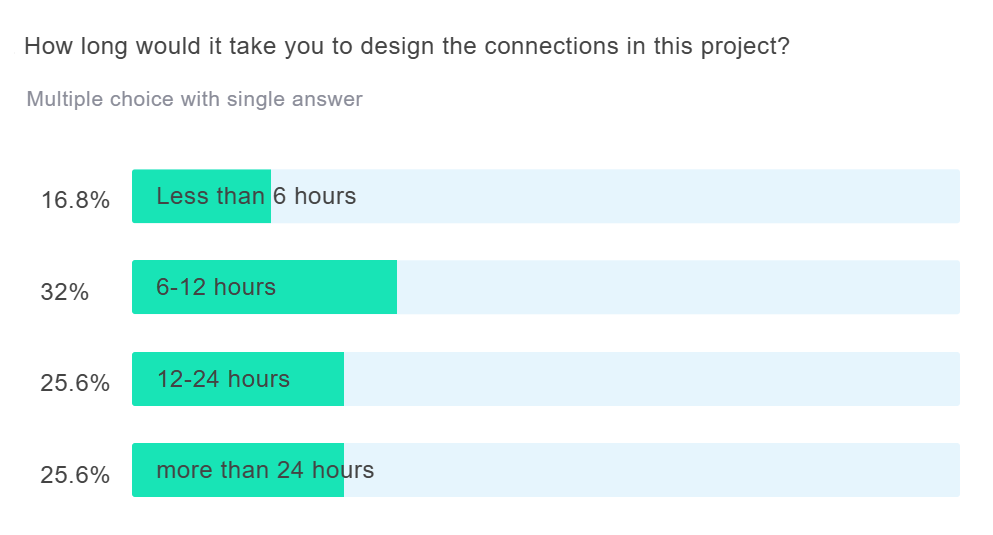

Az IDEA StatiCa Checkbot teljes kapcsolattervezés webináriumunkon megkérdeztük a résztvevő mérnököket, hogy általában mennyi ideig tart nekik a csomópontok tervezése egy körülbelül 200 kapcsolatot tartalmazó projektnél.

  • Több mint 80% mondta, hogy több mint 6 óra.
  • 25% becsülte több mint 24 órára.

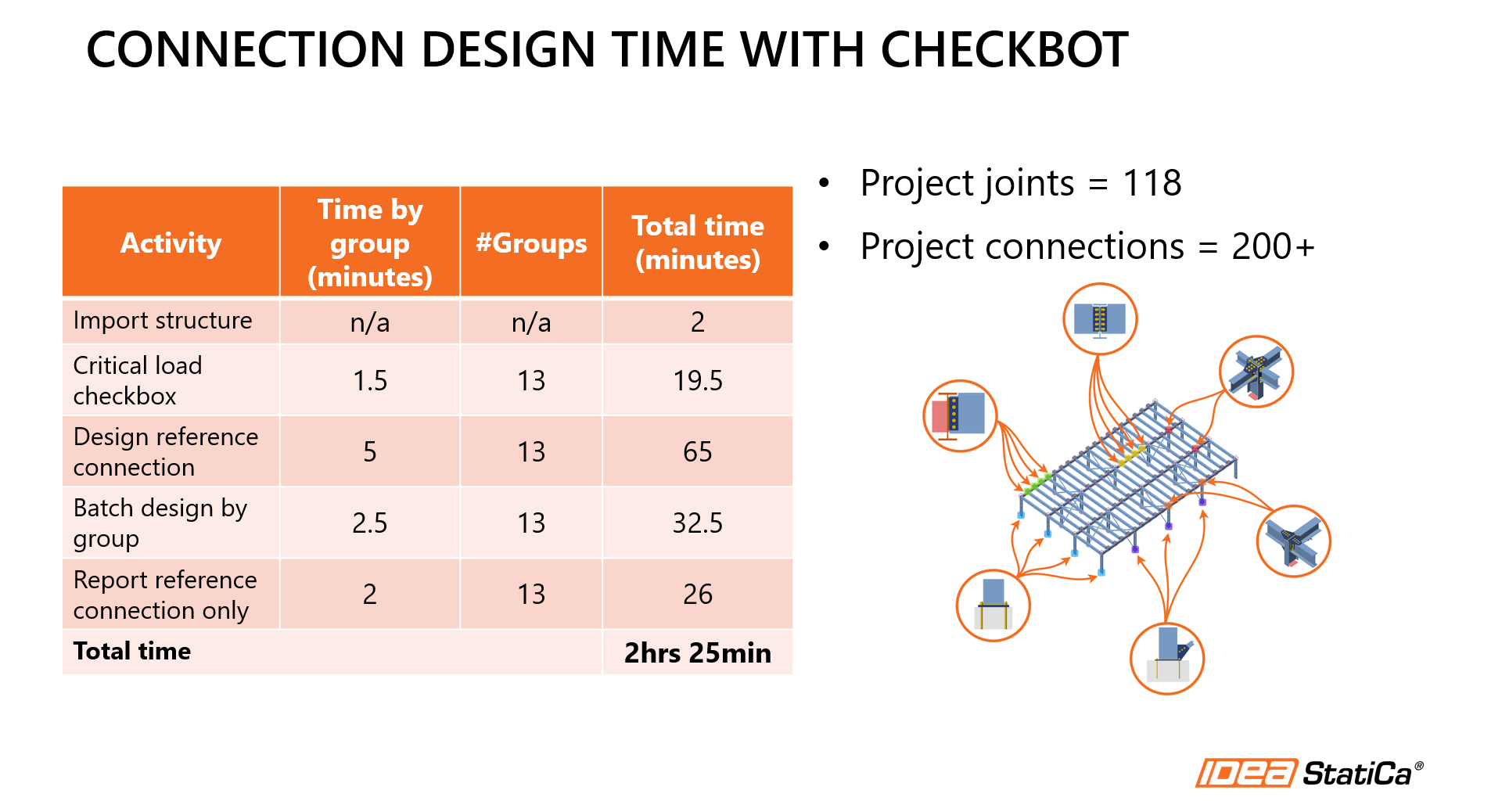

Az IDEA StatiCa és a Checkbot segítségével nekünk pontosan 2 óra 25 percbe telt. Könnyen kiszámíthatja, milyen gyorsan térül meg a szoftver az időmegtakarítás révén.

Ha szeretné látni, hogyan működik, tekintse meg a Checkbot munkafolyamat gyors bemutatóját lent, és nézze meg, milyen könnyen kezelhetők az ismétlődő kapcsolatok.

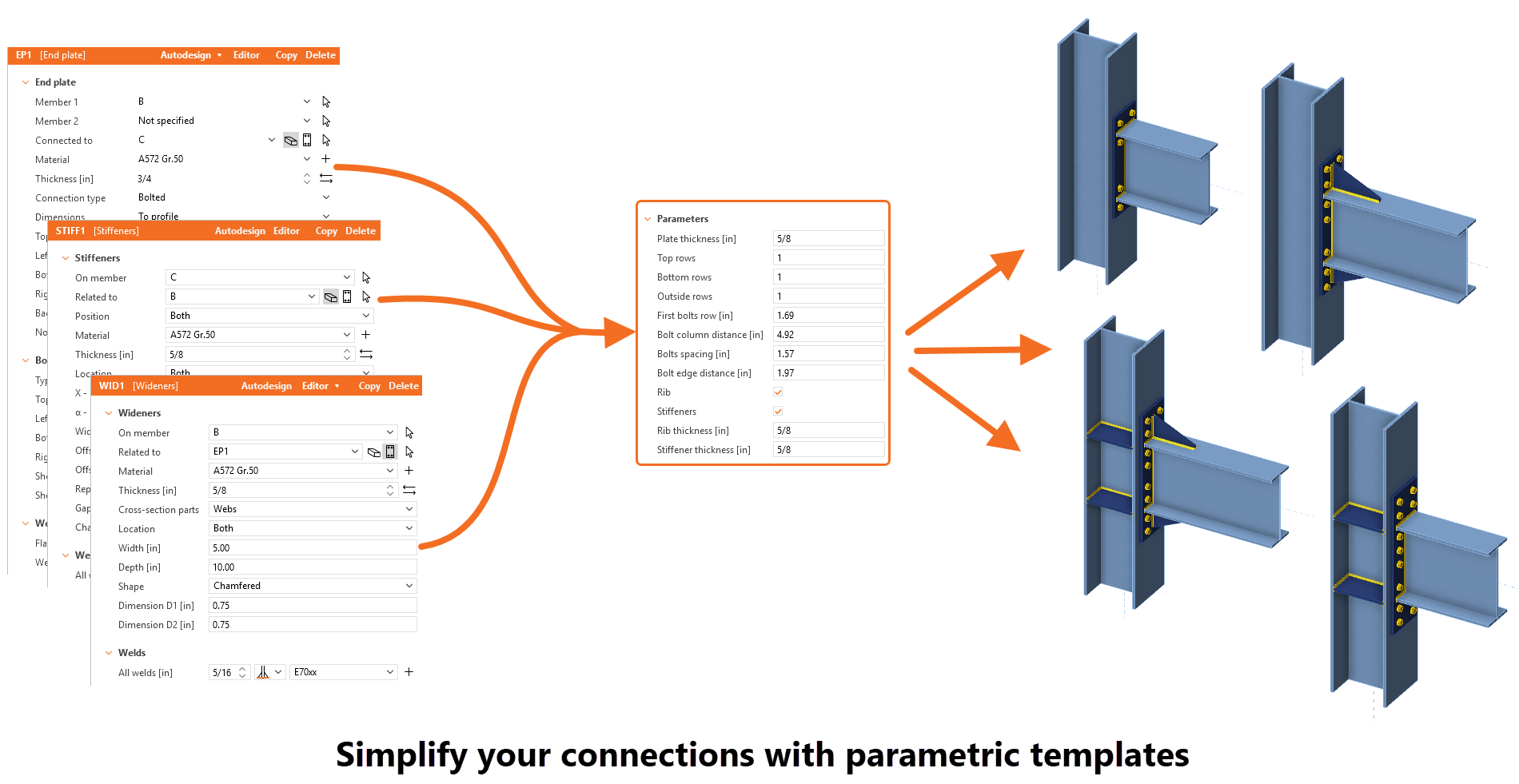

Parametrikus sablonok

A szabványos acél kapcsolatok tervezésének nem kell ismétlődőnek lennie. Az IDEA StatiCa parametrikus sablonjaival könnyebb, mint valaha, az egyszerű és moduláris kapcsolatok kezelése, különösen akkor, ha a projektek ugyanazon alaptervezés variációit tartalmazzák.

Az IDEA StatiCa kész parametrikus sablonok könyvtárát kínálja olyan gyakori kapcsolatokhoz, mint a nyírófülek, a nyomatéki homloklemezek és a csomólemezek. Ezek a sablonok teljesen parametrikusak, lehetővé téve a mérnökök számára, hogy gyorsan módosítsák az olyan bemeneteket, mint a vastagságok, az elemméretek és a lemezdimenziók, miközben megőrzik a tervezés általános logikáját.

Még értékesebb a saját parametrikus sablonok létrehozásának lehetősége. Ha csapata rendszeresen dolgozik szabványosított tervezésekkel, amelyek projektenként kissé eltérnek, ez lehetővé teszi, hogy az igényeihez igazított kiindulópontot hozzon létre. Egyszerűen válassza ki a vezérelni kívánt kulcsparamétereket, szükség szerint módosítsa azokat, és futtassa a tervezési ellenőrzést – mindezt anélkül, hogy a kapcsolatot a nulláról kellene felépíteni.

A parametrikus sablonok hatalmas időmegtakarítást jelentenek, különösen ismétlődő vagy moduláris kapcsolatoknál. Ahol a manuális modellezés 20-30 percet vehet igénybe az új felhasználók számára, a sablonok ezt mindössze 5-10 percre csökkentik azáltal, hogy lehetővé teszik néhány kulcsparaméter gyors módosítását. Nemcsak gyorsabbak, hanem segítenek a következetesség fenntartásában is a hasonló kapcsolattípusokon belül.

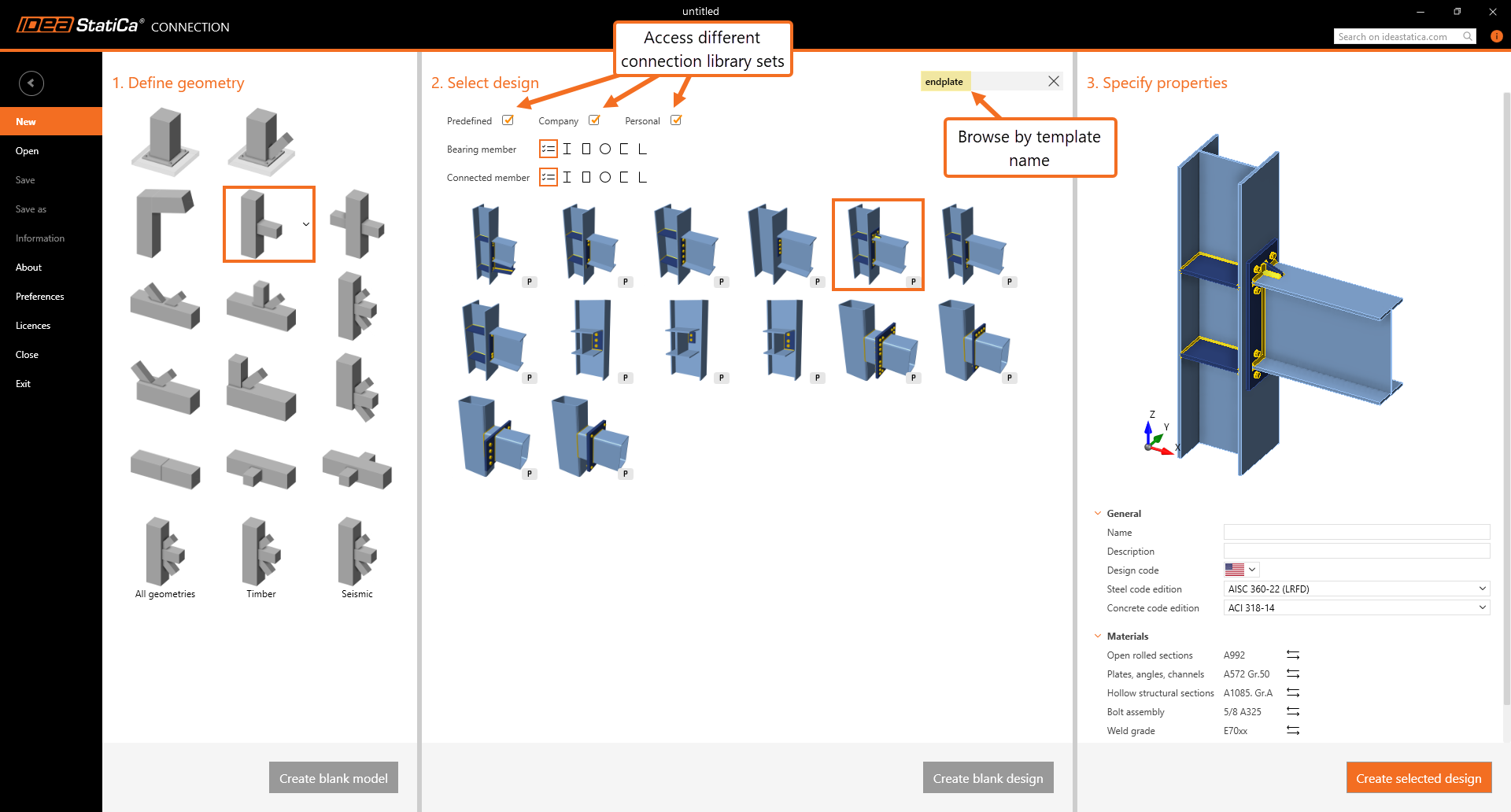

Új kapcsolat varázsló

Hogy még könnyebbé tegye a kapcsolattervezés megkezdését, az új kapcsolat varázsló irányított munkafolyamatot biztosít attól a pillanattól kezdve, hogy elindítja az IDEA StatiCa Connection alkalmazást. Ahelyett, hogy üres képernyőről indulna, az új kapcsolat varázsló segít ebben azáltal, hogy lehetővé teszi a geometriából való indulást, majd a releváns sablonok felszínre hozását, beleértve a saját mentett tervezéseit is!

Így segít:

  • Válassza ki a szükséges geometriai elrendezést, és a varázsló ennek megfelelően szűri a sablonokat.
  • Mentse el saját kapcsolatait, hogy automatikusan megjelenjenek,amikor legközelebb elindít egy projektet.
  • Nincs több mappák közötti keresgélés vagy annak felidézése, hogy melyik fájlt használta utoljára – csak válassza ki és kezdjen el dolgozni.

A valódi előny? Az egyéni kapcsolatsablonok most már beépültek az indítási munkafolyamatba. Nem rejtőznek el fájlkönyvtárakban, és nem kötődnek régebbi verziókhoz – integráltak, elérhetők és készen állnak a kezdőképernyőtől.

Akár csapatok között szabványosítja a kapcsolatokat, akár több projekten kezeli az ismétlődő tervezéseket, a varázsló sebességet, szervezettséget és megbízhatóságot hoz minden kapcsolati munkafolyamat kezdetéhez.

Takarítson meg órákat ott, ahol a legjobban számít

A kapcsolattervezés gyakran az ismétlődésre vezethető vissza: ismétlődő geometriák, terhek, módosítások és feladatok. Ez az, ahol az IDEA StatiCa valódi hatást fejt ki: automatizálva és egyszerűsítve a munkafolyamat ismételhető részeit, hogy mérnöki idejét oda összpontosíthassa, ahol a legjobban számít.

A Checkbotban való csoportosítással és kötegelt tervezéssel, a parametrikus sablonok adaptálásával és a saját varázsló alapú kapcsolatkönyvtárból való indulással a mérnökök magabiztosan mondhatják, hogy nem csupán keményebben, hanem okosabban dolgoznak.

Ingyenes 2 hetes próbaidőszak – fedezze fel az összes funkciót.

Szeretne többet megtudni arról, hogyan takaríthat meg még több időt a kapcsolat tervezésén? Szerezzen teljes hozzáférést az IDEA StatiCa-hoz 14 napra, ingyenesen.
