Támogatási KözpontBlogHSS kapcsolattervezési szoftver képességei 2025-ben a Steel Tube Institute által
HSS kapcsolattervezési szoftver képességei 2025-ben a Steel Tube Institute által
SteelConnection designNewsConnectionAISC (USA)

HSS kapcsolattervezési szoftver képességei 2025-ben a Steel Tube Institute által

2025. november 11.
Ez a cikk a következő nyelveken is elérhető
ENCZDEESFRITPTNLHUROKRPLTHTRVIZH
AI által angolból fordítva

A magabiztos innováció azt jelenti, hogy a statikus mérnököket olyan eszközökkel látjuk el, amelyek túlmutatnak a hagyományos határokon. Ezért emeljük ki a Steel Tube Institute legújabb részletes elemzését, amely az üreges szerkezeti szelvény (HSS) kapcsolatok jelenlegi szoftverképességeit méri fel 2025-ben.

A Steel Tube Institute Steel Tube Institute legújabb cikke feltárja az elérhető szoftvertervezési módszereket, és összehasonlítja a jelenlegi szoftverképességeket és funkciókat a HSS kapcsolatkategóriák között. Kiindulópontot nyújt a HSS projektekhez szükséges kapcsolattervező szoftverek értékeléséhez, segítve a mérnököket abban, hogy azonosítsák a tervezési követelményeiknek leginkább megfelelő megoldást.

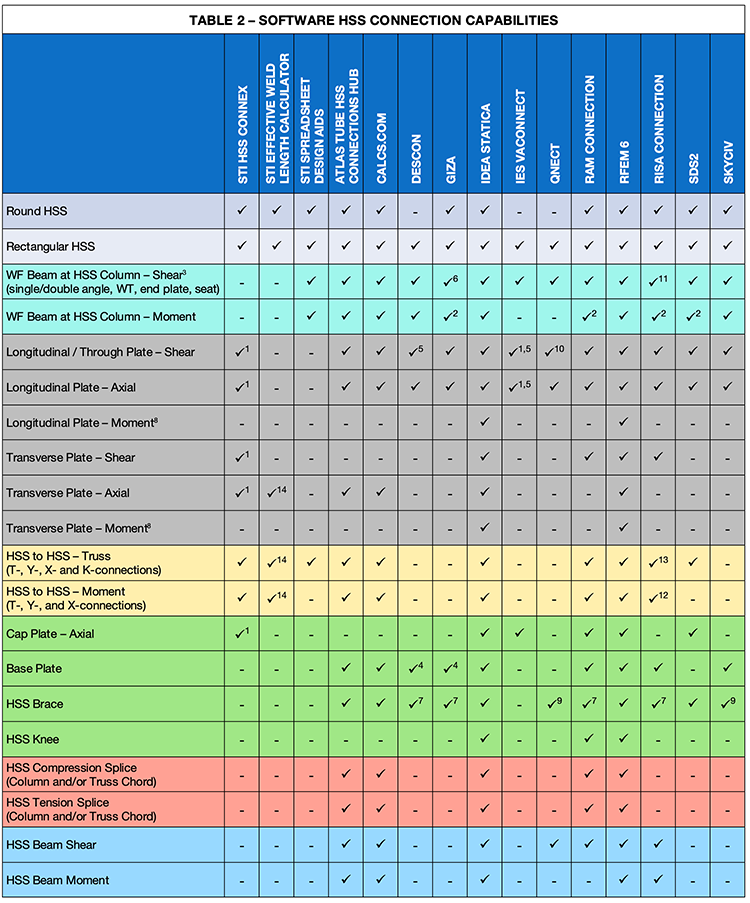

Az STI 15 különböző kapcsolattervező szoftvert hasonlított össze. A cikkből származó összehasonlító táblázat ismerteti az egyes szoftveropciók kapcsolattervezési képességeit.

Forrás: Steel Tube Institute

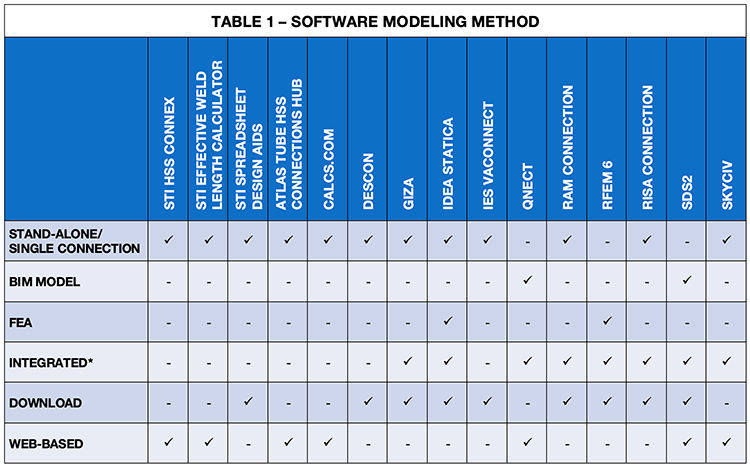

Emellett a következő táblázat felsorolja, hogy az egyes szoftverek hogyan érhetők el, és hogy integrálódnak-e más szoftverekkel.

Forrás: Steel Tube Institute

A cikk kiváló megerősítést nyújt arra vonatkozóan, hogy az IDEA StatiCa az ideális eszköz nemcsak a HSS acél kapcsolatok tervezéséhez. Szoftverünk nemcsak lényegében az összes alapvető mérnöki igényt lefedi a HSS profilokkal dolgozók számára, hanem tovább is bővíti azokat – például azzal a képességgel, hogy acél talplemezeket tervezzen, majd horgonyokat erősítsen meg a beton alapban. Emellett az IDEA StatiCa integrálódik más szoftverekkel; nem kötődik egyetlen globális analízisszoftverhez. Ehelyett megtarthatja a preferált eszközkészletét.

Azonban a gyakorlati tapasztalat marad a leghatékonyabb módszer annak meghatározására, hogy melyik program felel meg az egyes mérnökök speciális igényeinek.

Miért emelkedik ki az IDEA StatiCa a HSS kapcsolatok terén

Az üreges szerkezeti szelvények (HSS) egyedi kihívásokat jelentenek a kapcsolattervezésben: korlátozott hegesztési hozzáférhetőség, összetett geometriák és feszültségkoncentrációk, amelyek gyakran meghaladják az egyszerűsített tervezési képletek hatókörét. Az IDEA StatiCa közvetlenül kezeli ezeket a kihívásokat:

  • HSS csomópontok teljes 3D modellezése: Bármilyen HSS kapcsolat modellezése – legyen az egyszeres, kétszeres vagy többágú – a geometria, nyílások, merevítők és hegesztések teljes figyelembevételével.
  • Szabványmegfelelőség: Ellenőrzés több nemzetközi szabvány és előírás szerint, beleértve az AISC-t, az Eurokódot és más szabványokat, az alkalmazhatósági határok egyértelmű megjelenítésével.
  • Fejlett feszültségelemzés: Végeselem-alapú módszerek alkalmazása a helyi feszültségek megragadásához, beleértve a csavarást, hajlítást és kölcsönhatási hatásokat, amelyeket a hagyományos ellenőrzések gyakran figyelmen kívül hagynak.
  • Fejlett talplemez & horgony vasalás tervezés: Sok más megoldástól eltérően az IDEA StatiCa lehetővé teszi a mérnökök számára, hogy a talplemezeket és a horgony vasalást egyidejűleg tervezzék és ellenőrizzék a kapcsolattal együtt, biztosítva az optimális teherátadást és a nemzetközi szabványoknak való megfelelést.
  • Integráció BIM és FEA munkafolyamatokkal: Könnyen összekapcsolható az ETABS, STAAD.Pro, SAP2000 és más 30+ elemző és BIM eszközzel, megőrizve a HSS tervezés konzisztenciáját a projekt teljes életciklusa során. Nem korlátozódik egyetlen megoldásra; sokkal integrálódik.
  • Hatékonyság kompromisszumok nélkül: Csökkentse a próba-hiba iterációkat azáltal, hogy azonnal ellenőriz több konfigurációt, hegesztési típust és merevítő elhelyezést, időt takarítva meg a biztonság garantálása mellett.

Röviden, az IDEA StatiCa a HSS kapcsolattervezést konzervatív közelítésből pontos, szabványnak megfelelő és ellenőrizhető mérnöki munkává alakítja – segítve a mérnököket abban, hogy a biztonság vagy a hatékonyság veszélyeztetése nélkül innováljanak.

Olvassa el a teljes cikket a Steel Tube Institute-tól

Olvassa el a cikket

Ha érdekli ez a téma, feltétlenül regisztráljon az STI december 10-i webináriumára, és ismerje meg, hogyan elemeztek különféle HSS kapcsolattervező szoftvereket, beleértve az FEA lehetőségeket, valamint azonosítsa a szoftverek általános HSS tervezési képességeit és korlátait.

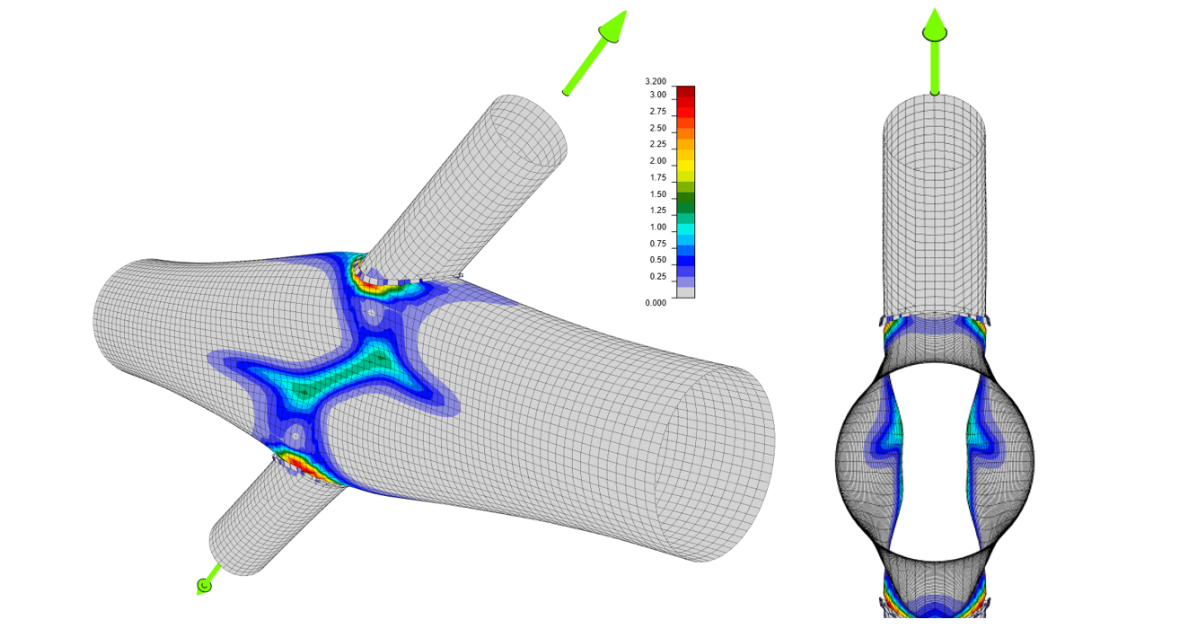

A HSS alkalmazhatósági határain túl
