Bài viết mới nhất của Steel Tube Institute khám phá các phương pháp thiết kế phần mềm hiện có và so sánh các khả năng cũng như tính năng của phần mềm hiện tại theo từng danh mục liên kết HSS. Bài viết cung cấp điểm khởi đầu để đánh giá phần mềm liên kết cho các dự án HSS, giúp các kỹ sư xác định giải pháp phù hợp nhất với yêu cầu thiết kế của họ.

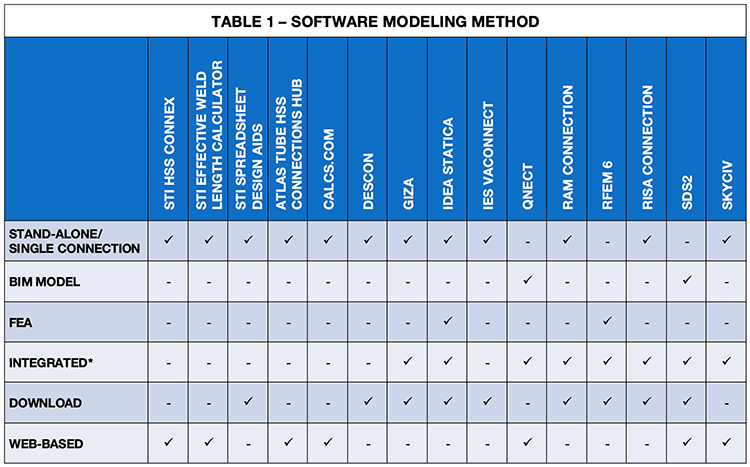

STI đã so sánh 15 phần mềm thiết kế liên kết khác nhau. Bảng so sánh trong bài viết phác thảo các khả năng thiết kế liên kết của từng tùy chọn phần mềm.
Nguồn: Steel Tube Institute

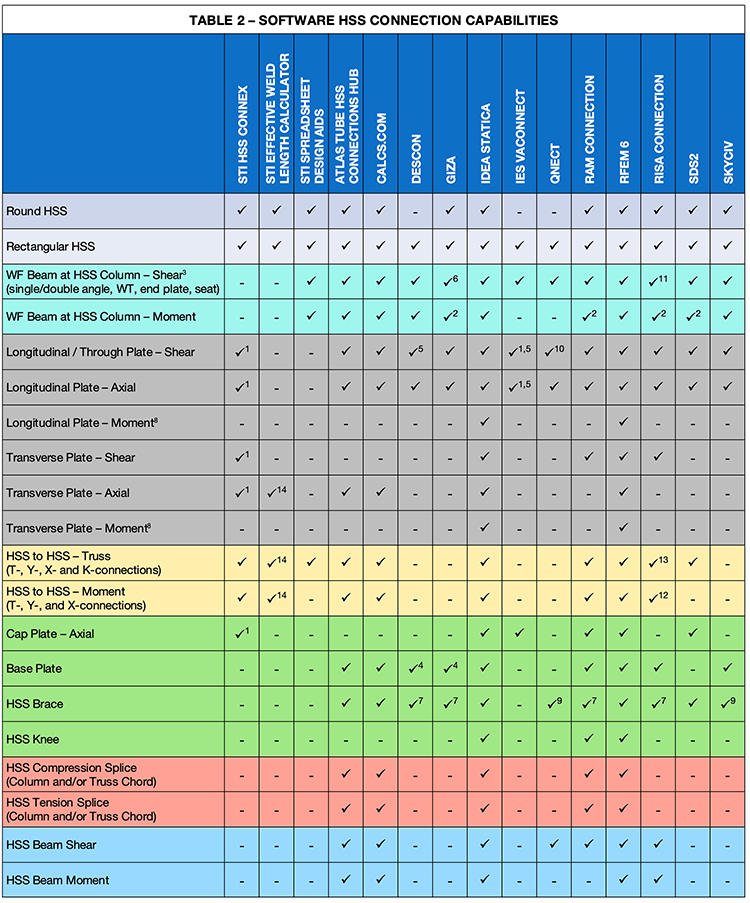

Ngoài ra, bảng sau đây liệt kê cách truy cập từng phần mềm và liệu phần mềm đó có tích hợp với các phần mềm khác hay không.
Nguồn: Steel Tube Institute
Bài viết cung cấp sự xác nhận xuất sắc rằng IDEA StatiCa là công cụ lý tưởng không chỉ để thiết kế liên kết thép HSS. Phần mềm của chúng tôi không chỉ đáp ứng về cơ bản tất cả các nhu cầu cơ bản của các kỹ sư làm việc với cấu kiện HSS, mà còn mở rộng hơn nữa—ví dụ, với khả năng thiết kế bản mã chân cột thép và sau đó gia cường neo trong móng bê tông. Ngoài ra, IDEA StatiCa tích hợp với các phần mềm khác; bạn không bị ràng buộc với một phần mềm phân tích tổng thể cụ thể. Thay vào đó, bạn có thể giữ nguyên bộ công cụ ưa thích của mình.
Tuy nhiên, kinh nghiệm thực tế vẫn là cách hiệu quả nhất để xác định chương trình nào phù hợp với nhu cầu cụ thể của từng kỹ sư.
Tại sao IDEA StatiCa nổi bật cho liên kết HSS
Tiết diện rỗng kết cấu (HSS) đặt ra những thách thức đặc thù trong thiết kế liên kết: khả năng tiếp cận hàn hạn chế, hình học phức tạp và tập trung ứng suất thường vượt ngoài tầm với của các công thức thiết kế đơn giản hóa. IDEA StatiCa giải quyết trực tiếp những thách thức này:
- Mô hình hóa 3D đầy đủ cho nút liên kết HSS: Mô hình hóa bất kỳ liên kết HSS nào—dù là đơn nhánh, đôi nhánh hay đa nhánh—với đầy đủ xem xét về hình học, lỗ khoét, sườn tăng cứng và mối hàn.
- Tuân thủ tiêu chuẩn: Kiểm tra theo nhiều tiêu chuẩn quốc tế, bao gồm AISC, Eurocode và các tiêu chuẩn khác, với cái nhìn rõ ràng về giới hạn áp dụng.
- Phân tích ứng suất nâng cao: Sử dụng phương pháp dựa trên phần tử hữu hạn để nắm bắt ứng suất cục bộ, bao gồm xoắn, uốn và hiệu ứng tương tác mà các kiểm tra truyền thống thường bỏ qua.
- Thiết kế bản mã chân cột & gia cường neo nâng cao: Không giống nhiều giải pháp khác, IDEA StatiCa cho phép các kỹ sư thiết kế và kiểm tra bản mã chân cột và gia cường neo đồng thời với liên kết, đảm bảo truyền tải tối ưu và tuân thủ các tiêu chuẩn quốc tế.
- Hiệu quả không đánh đổi: Giảm các vòng lặp thử nghiệm bằng cách kiểm tra ngay lập tức nhiều cấu hình, loại mối hàn và vị trí sườn tăng cứng, tiết kiệm thời gian trong khi vẫn đảm bảo an toàn.
Tóm lại, IDEA StatiCa biến thiết kế liên kết HSS từ một xấp xỉ bảo thủ thành kỹ thuật chính xác, tuân thủ tiêu chuẩn và có thể kiểm chứng—giúp các kỹ sư đổi mới mà không ảnh hưởng đến an toàn hay hiệu quả.
Nếu bạn quan tâm đến chủ đề này, hãy đăng ký tham dự hội thảo trực tuyến STI vào ngày 10 tháng 12, và tìm hiểu cách họ phân tích nhiều chương trình phần mềm liên kết HSS, bao gồm các tùy chọn FEA, đồng thời xác định các khả năng và hạn chế thiết kế HSS phổ biến của phần mềm.
