Environnement et vérifications selon ACI

Terminologie et vérifications sont alignés sur ACI

Les modifications comprennent des coefficients par défaut ajustés, approche révisée de la conception des états de service et une distinction plus claire entre les vérifications à long terme et à court terme. La méthodologie pour le fluage et le diagramme contrainte-déformation prennent désormais en compte les charges de service à long terme. Plus de détails ci-dessous :

• Coefficient α1 pour le calcul de résistance limite du béton

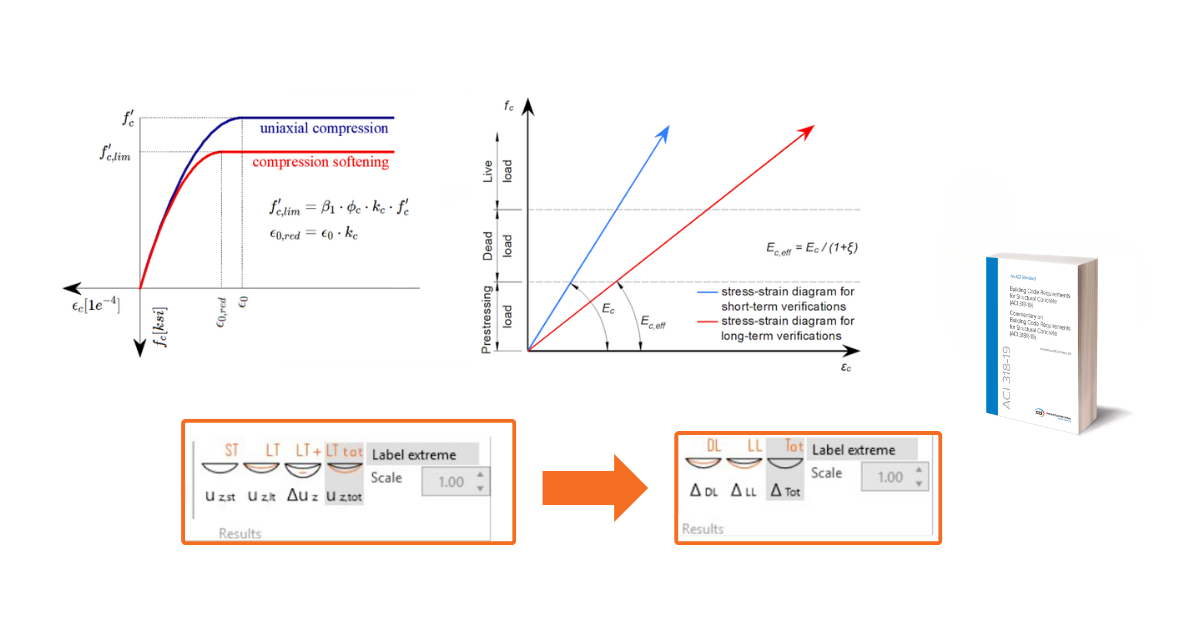

ACI 318-19 utilise un diagramme contrainte-déformation parabolique avec une branche plastique décroissante pour le béton, tandis que Detail applique un diagramme avec une branche plastique horizontale. Pour s'aligner sur ACI 318-19, la résistance limite du béton peut être ajustée à l'aide du coefficient α1, ce qui donne un diagramme contrainte-déformation parabolique-rectangulaire. Ce coefficient est défini dans les paramètres du projet, soit par la norme, soit par l'utilisateur. Lorsqu'il est défini par la norme, sa valeur est conforme à la section 22.2 de ACI 318-19. La résistance du béton est alors calculée comme suit : f_'c,lim = α₁ *Φ_c *η_fc *k_c2 * f_c'

• Modification des valeurs par défaut du facteur de réduction de la résistance

La plupart des modèles présentés dans Detail devraient être vérifiés en cisaillement ou impliquer des corbeaux et consoles. Par conséquent, les coefficients par défaut ont été fixés à 0,75 conformément au tableau 21.2.1 de la norme ACI 318-19. Pour les modèles vérifiés en traction, les utilisateurs peuvent ajuster les coefficients selon leurs besoins en se basant sur le tableau.

• Vérification d'états de service

Les combinaisons de service sont divisées en types à court terme et à long terme. Les utilisateurs peuvent activer ou désactiver les évaluations de flèche et ouverture des fissures pour chacune d'entre elles. Pour les combinaisons à long terme, la durée de charge permanente doit être spécifiée en mois. Les combinaisons à court terme excluent les effets de fluage, tandis que les combinaisons à long terme calculent le facteur ξ dépendant du temps du tableau 24.2.4.1.3 de ACI 318-19 en fonction de la durée de charge permanente. Le coefficient de fluage est pris des attributs du béton dans l'onglet Matériaux. Pour tenir compte du comportement à long terme, le module d'élasticité Ec est ajusté à l'aide de ξ, ce qui donne le module effectif Ec,eff.

• Vérification de flèche

La flèche est calculée pour chaque combinaison sélectionnée dans l'onglet Conception. Cependant, les vérifications ne sont effectuées que si elles sont activées à l'aide des boutons Long terme et Court terme dans le ruban supérieur, avec des limites définies conformément à la section 24.2 de ACI 318-19. La flèche dépendante du temps est évaluée pour les combinaisons à long terme sur la base de ces limites. Les utilisateurs peuvent également visualiser la flèche séparément pour le poids propre et la charge utile ou voir la flèche totale (poids propre + charge utile). La sélection du type de charge est disponible dans l'onglet Conception pour chaque cas de charge.

• Vérification de l'ouverture des fissures

L'évaluation de l'ouverture des fissures suit les mêmes règles que les vérifications de flèche. Les fissures dépendantes du temps sont évaluées à l'aide de combinaisons à long terme en suivant le même processus de sélection.

• Documentation

Le chapitre Vérifications structurales selon ACI 318-19 a été ajouté à la Base théorique.

Amélioration de l'environnement et de l'interface

L'interface utilisateur et la terminologie dans Detail ont été adaptées aux utilisateurs de ACI en unités impériales et métriques, ce qui améliore la navigation pour la modélisation et saisie des charges et du ferraillage. Les résultats sont plus clairs et les rapports comprennent maintenant des explications avec des références ACI valides. La terminologie a été adaptée des libellés basés sur l'Eurocode aux appellations spécifiques à la norme ACI pour plus de clarté. Plus de détails ci-dessous :

• Options étendues pour la saisie des diamètres de ferraillage

Une double option de saisie du diamètre de ferraillage est désormais disponible pour tous les types de ferraillage, soit selon les normes ASTM A955, soit par saisie de l'utilisateur en fonction des paramètres de l'unité d'affichage.

• Renommage des combinaisons

Les combinaisons sont libellées comme Résistance et Service, le type service étant divisé en long terme et court terme. Les utilisateurs peuvent choisir d'évaluer la flèche et l'ouverture des fissures pour chaque combinaison.

• Nomenclature des vérifications de résistance

Les évaluations de résistance ont été nommées en termes de titres et descriptions des variables afin d'être cohérentes avec la norme ACI.

• Nomenclature de vérification de flèche

Pour les évaluations de flèche, les variables ont été nommées conformément à la norme ACI et des infobulles pertinentes ont été ajoutées.

• Diagrammes contrainte-déformation dans l'onglet Matériaux

Sur la page Matériaux, les graphiques et les noms des variables ont été conçus conformément à la norme ACI.

• Ajustements du rapport

Toutes les modifications sus-mentionnées sont reflétées dans le rapport généré automatiquement, où, comme le montre l'image, vous verrez l'introduction du facteur dépendant du temps pour la charge permanente et la spécification de la durée de charge permanente pour tenir compte du fluage dans la structure.
