El análisis por elementos finitos puede no converger por varias razones, generalmente debido a algún elemento que no está suficientemente soportado y puede moverse o girar libremente.
El análisis por elementos finitos requiere un diagrama tensión-deformación ligeramente creciente de los modelos de material. En algunos casos de modelos complicados, por ejemplo, con múltiples contactos, el aumento en las iteraciones divergentes puede ayudar a la convergencia. Este valor puede establecerse en la configuración de la normativa. Las causas más comunes de fallo del análisis son las singularidades cuando las partes de un modelo no están conectadas correctamente y son libres de moverse o girar. El usuario es notificado y debe revisar el modelo en busca de soldaduras o tornillos faltantes. La forma deformada se muestra con los elementos que causaron la primera singularidad desplazados 1 m para que la singularidad pueda detectarse fácilmente.

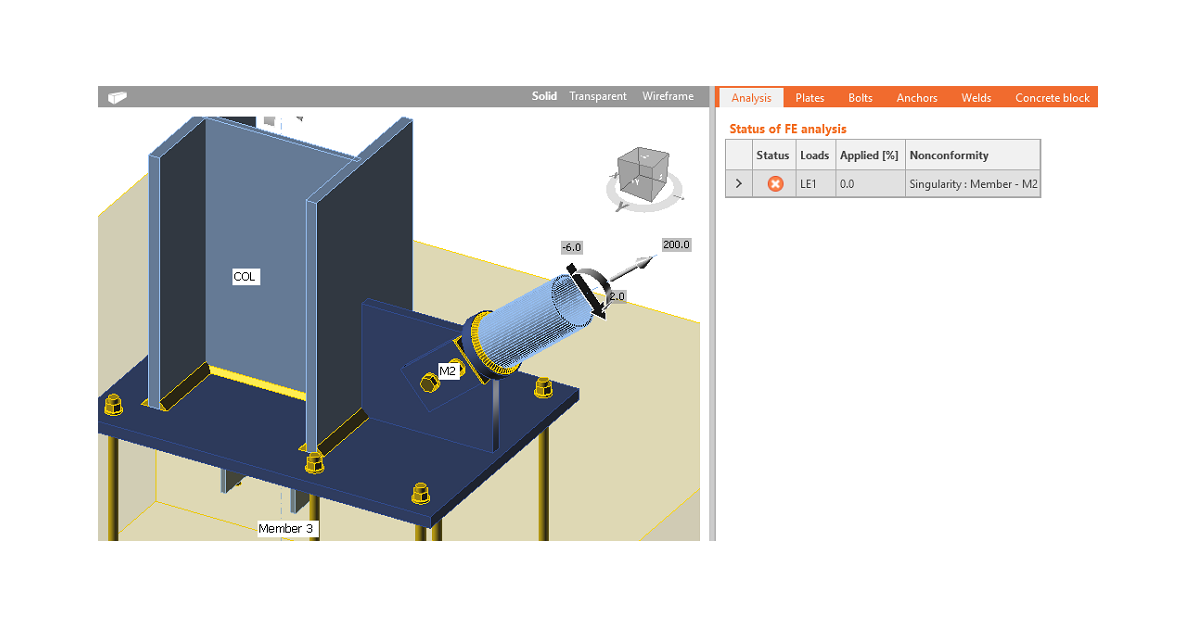

Soldaduras faltantes en placas de unión que conducen a singularidad
