复杂钢结构节点模型的分析收敛性

有限单元法分析可能因多种原因无法收敛，通常是由于某些单元未得到充分约束，可以自由移动或转动。

有限单元法分析要求材料模型的应力-应变曲线略微递增。在某些复杂模型的情况下，例如存在多个接触时，增加发散迭代次数可能有助于收敛。该值可在规范设置中进行设定。分析失败最常见的原因是奇异性，即模型各部分未正确连接，可以自由移动或转动。系统将通知用户，用户应检查模型中是否存在缺失的焊缝或螺栓。变形图将显示导致第一个奇异性的构件，并将其移动 1 m，以便于识别奇异性位置。

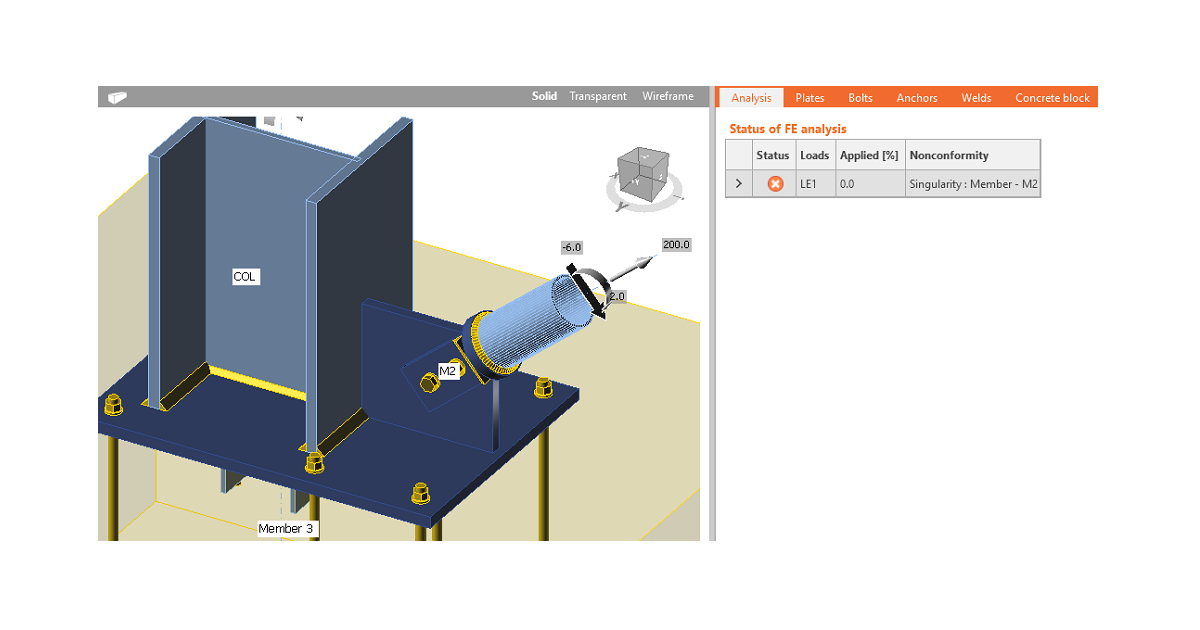

节点板处缺失焊缝导致奇异性
