Enlace API de Grasshopper - cómo importar placas y vigas generales (04)
Este tutorial utiliza Rhino 8. Si trabaja con IDEA StatiCa versión hasta 24.1.3, consulte este tutorial.
A veces es necesario utilizar placas con formas inusuales rotadas arbitrariamente en el espacio en juntas complejas. Esto ocurre principalmente con el esquema de la junta creado en software de terceros. En tal caso, el siguiente tutorial puede ayudarle a entender cómo importar los datos a IDEA StatiCa Connection.
Grasshopper - Instalación del Plugin
Puede obtener una versión de prueba de Rhino3d y Grasshopper desde el sitio web de Rhino3d. Ejecute Rhinoceros y seleccione la plantilla con Metros:
En la línea de comandos, introduzca "Package Manager":
Aparece una nueva ventana; seleccione IDEAStatiCa y haga clic en Instalar. El plugin se descargará e instalará. Para que esté activo, es necesario reiniciar Rhinoceros.
Para iniciar Grasshopper con el plugin de IDEA StatiCa, seleccione Herramientas / Grasshopper en la pestaña de Rhinoceros.
Como puede ver, el plugin ya está incorporado.
Conozca los componentes y comandos del plugin de IDEA StatiCa para Grasshopper en el artículo Descripción de los componentes del plugin de Grasshopper.
Modelo Rhino

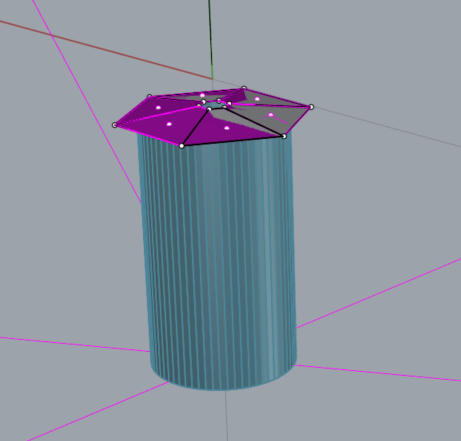

Abra el archivo 3dm adjunto, que contiene una columna con placas. Este modelo fue creado directamente en Rhinoceros. Todos los elementos deben estar definidos por su plano medio o eje de línea central. El espesor o la forma se determinarán más adelante en Grasshopper.
Ahora puede iniciar Grasshopper.

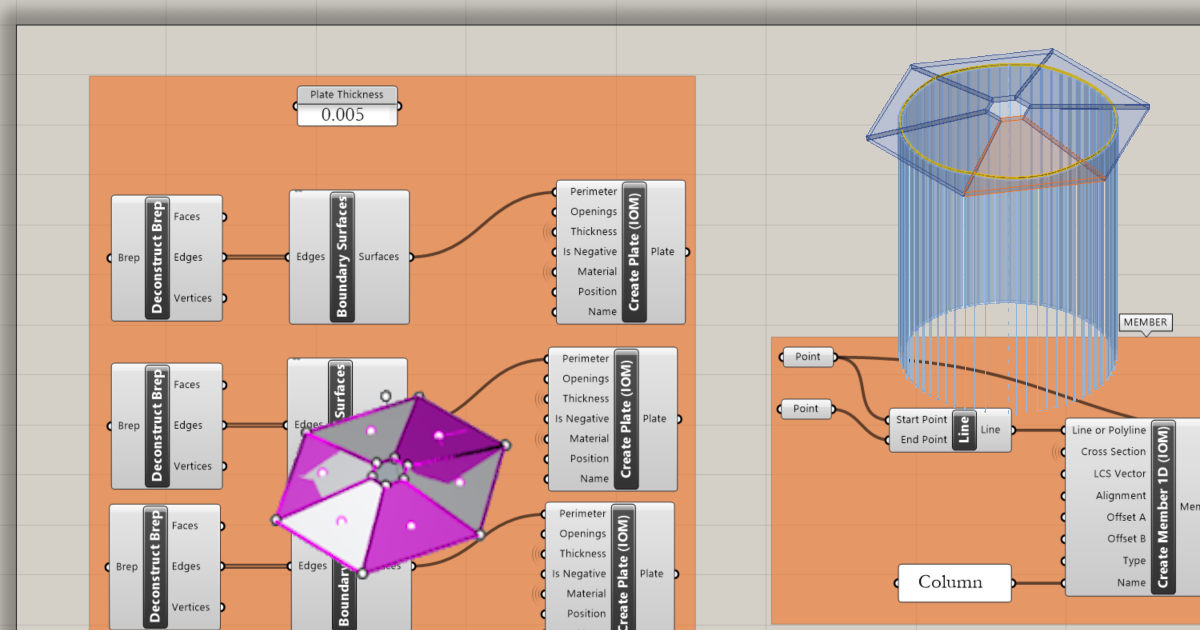

Importación de las placas en Grasshopper
Desde la versión 24.1.4, IDEA StatiCa incorporó una nueva API, descrita aquí.
Para ejecutar scripts de Grasshopper, es necesario añadir a cada archivo un componente Connection Service Runner, que se puede encontrar en IDEA StatiCa / App Common.
Para conectar el plugin de Grasshopper a la versión correcta de IDEA Connection, añada el componente File Path y vincúlelo a la carpeta actual de IDEA (C:\Program Files\IDEA StatiCa\StatiCa 25.1)
Al ejecutar este componente, debería ver aparecer la siguiente ventana.

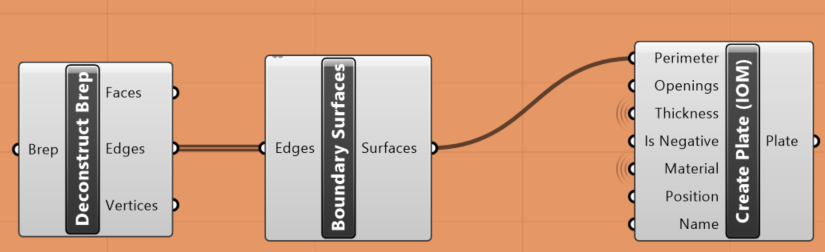

Para la importación de una placa, necesita añadir estos componentes:
Surface / Analysis / Deconstruct Brep
Surface / Freeform / Boundary Surfaces
IDEA StatiCa / Open Model Create / Create Plate(IOM)
Esto debe colocarse seis veces, ya que en este ejemplo tenemos 6 placas.

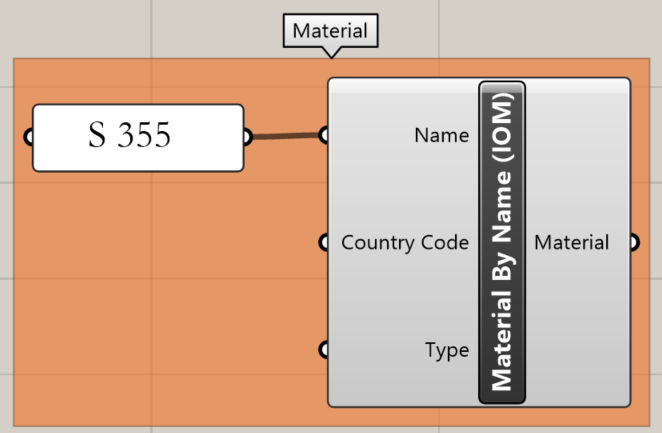

Además, el material de las placas debe definirse. Para ello, utilice el siguiente componente:
IDEA StatiCa / Materials / Material by Name (IOM)
Importación de la columna en Grasshopper

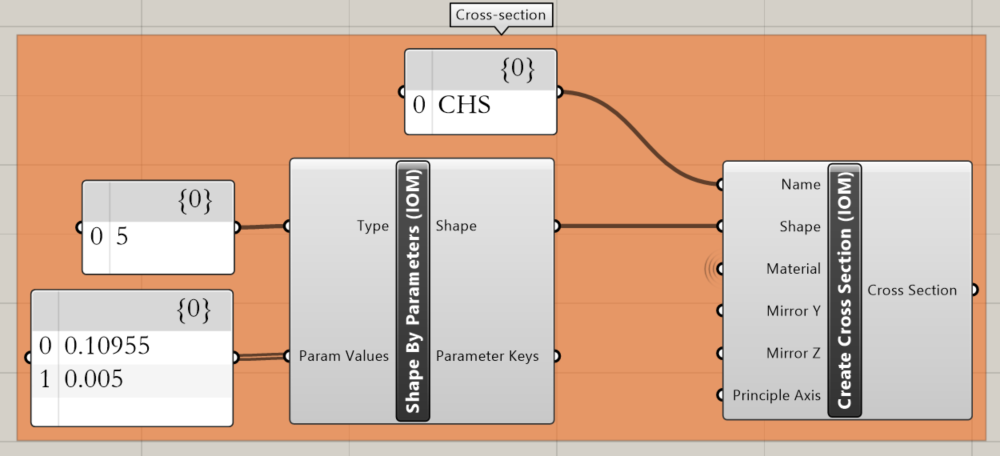

Ahora podemos definir la sección transversal de la columna. Elegimos CHS 219,1/5, y los componentes necesarios para ello son los siguientes:
IDEA StatiCa / Materials / Shape by Parameters (IOM)
IDEA StatiCa / Materials / Create Cross-Section (IOM)

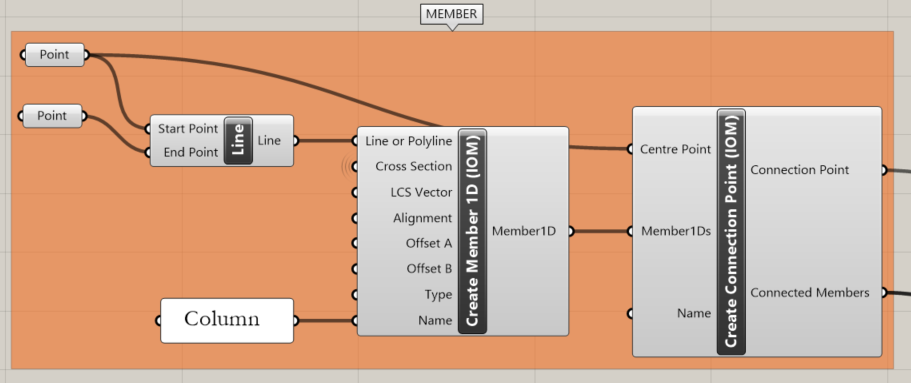

El siguiente paso es crear un elemento. Para ello, debe tomar de Rhino los extremos de la línea central del tubo utilizando el componente Params / Geometry / Point.
Params / Geometry / Line
IDEA StatiCa / Open Model Create / Create Member 1D (IOM)
IDEA StatiCa / Open Model Create / Create Connection Point (IOM)

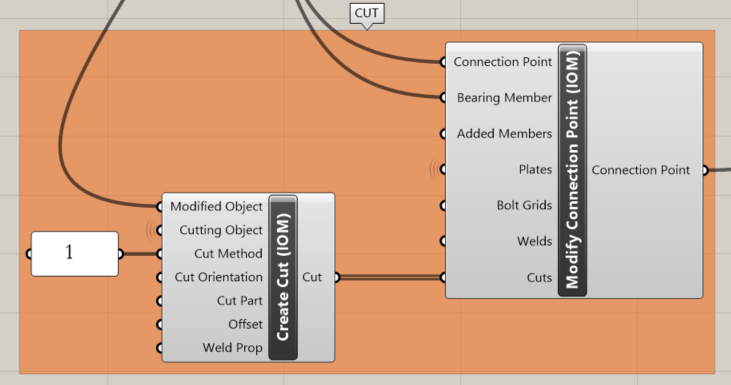

Para recortar la columna utilizando todas las placas, usamos estos componentes:
IDEA StatiCa / Open Model Create / Create Cut (IOM)
IDEA StatiCa / Open Model Create / Modify Connection Point (IOM)
Creación de un archivo ideaCon

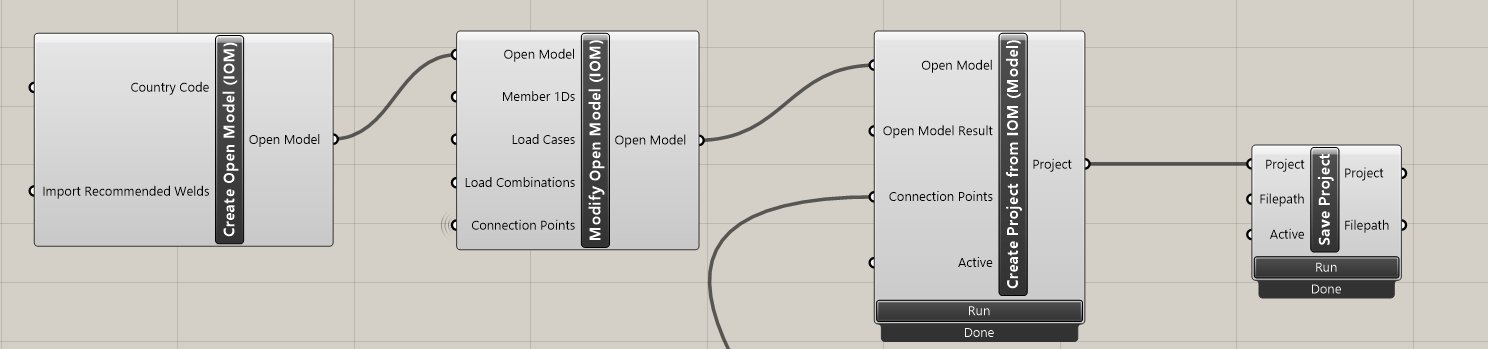

El último paso es crear el archivo ideaCon. Para ello, necesitamos los siguientes componentes:
IDEA StatiCa / Open Model / Create Open Model (IOM)
IDEA StatiCa / Open Model / Modify Open Model (IOM)
IDEA StatiCa / App Common / Create Project from IOM (Model)
IDEA StatiCa / App Common / Save Project
En el componente File Path, debe establecer el lugar donde desea que se almacene el archivo.

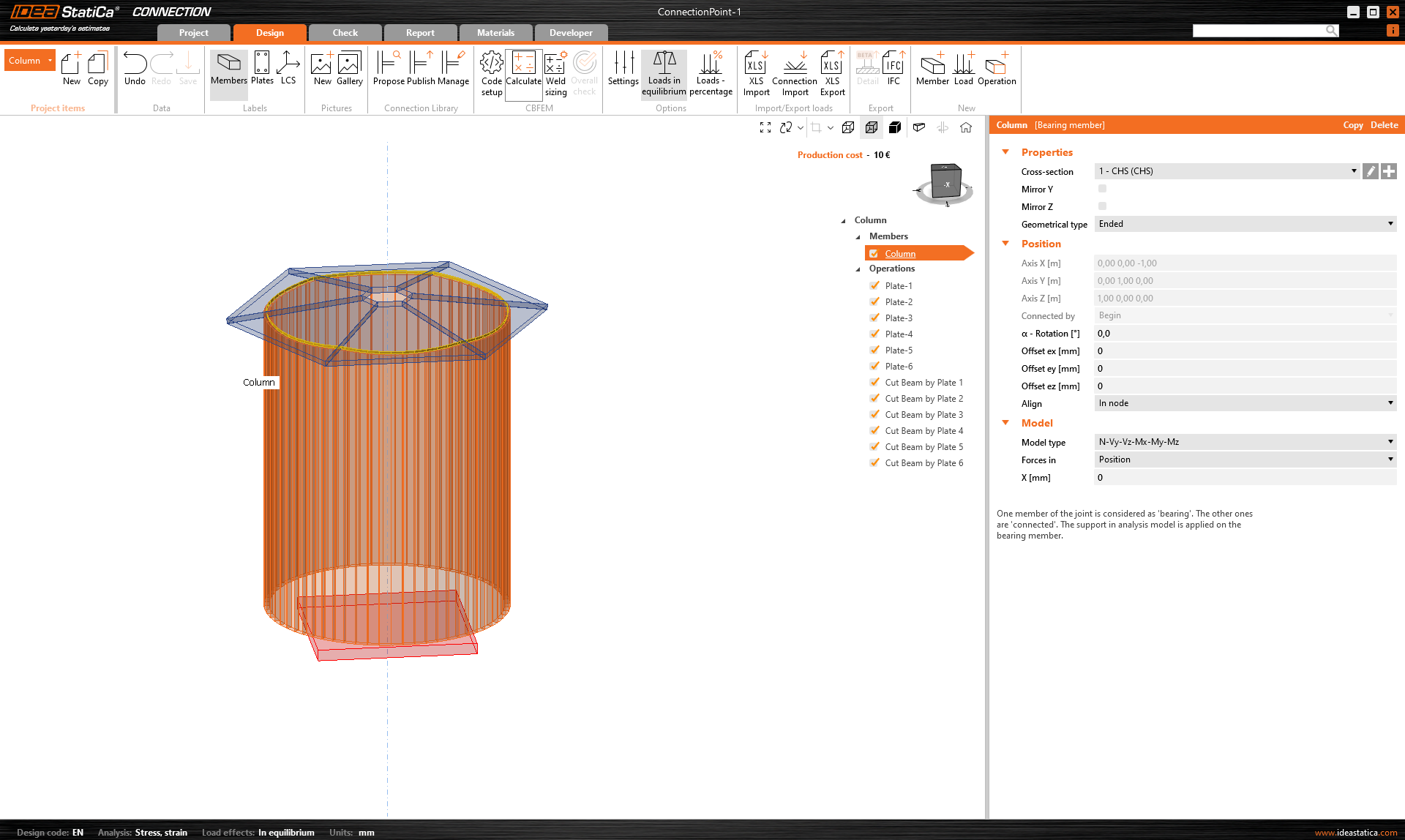

Cuando abra el archivo, obtendrá este resultado:
Descargas adjuntas
- column with plates.3dm (3DM, 1,3 MB)
- ConnectionPoint-1.ideaCon (IDEACON, 9 kB)
- Example4-import-plates-as surface.gh (GH, 23 kB)
