Esta es la unión que se va a diseñar.
Si el nodo requerido y los elementos asociados aún no se han importado en Checkbot, hágalo ahora.

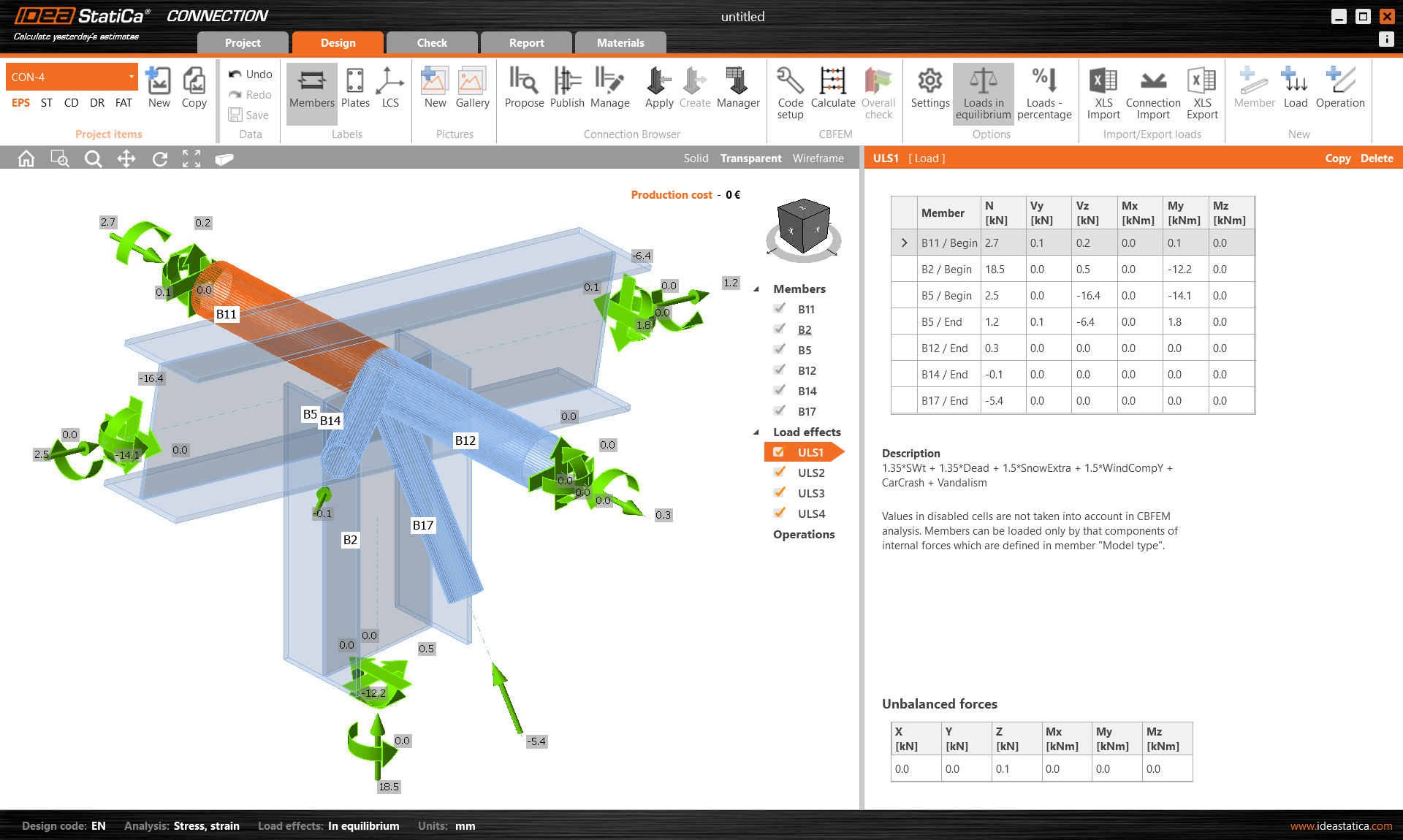

Abra esta unión. Al igual que antes, el elemento y sus efectos de carga están todos presentes y son correctos.
Columna a cabio

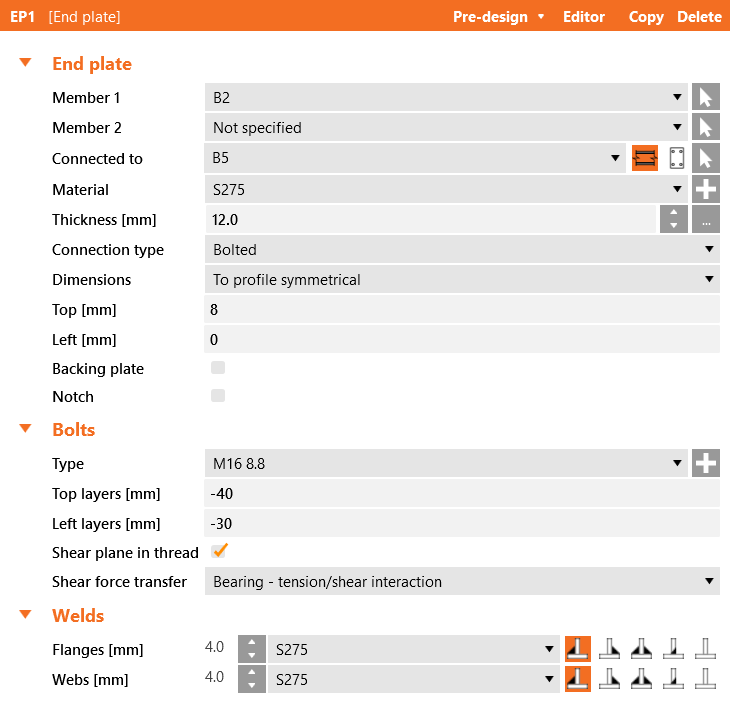

Aplique una operación de placa de testa atornillada desde la columna al cabio utilizando los parámetros que se muestran a continuación:

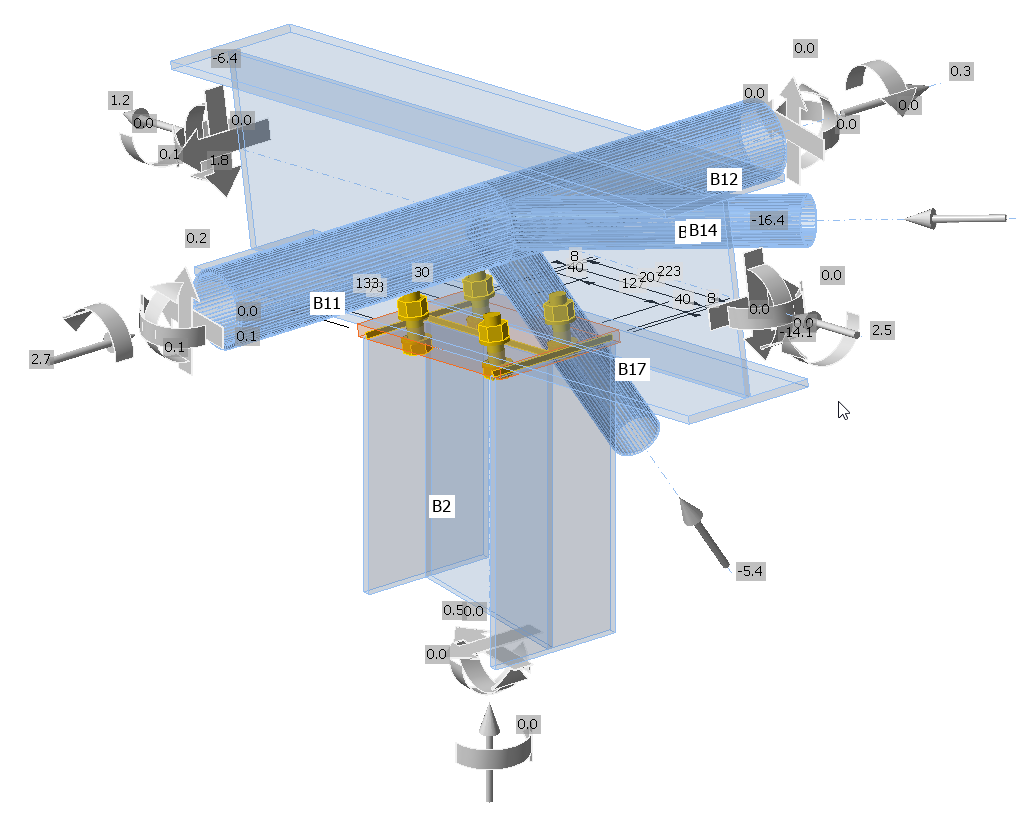

Este es el aspecto inicial de la unión:
Unión de arriostramiento principal a cabio

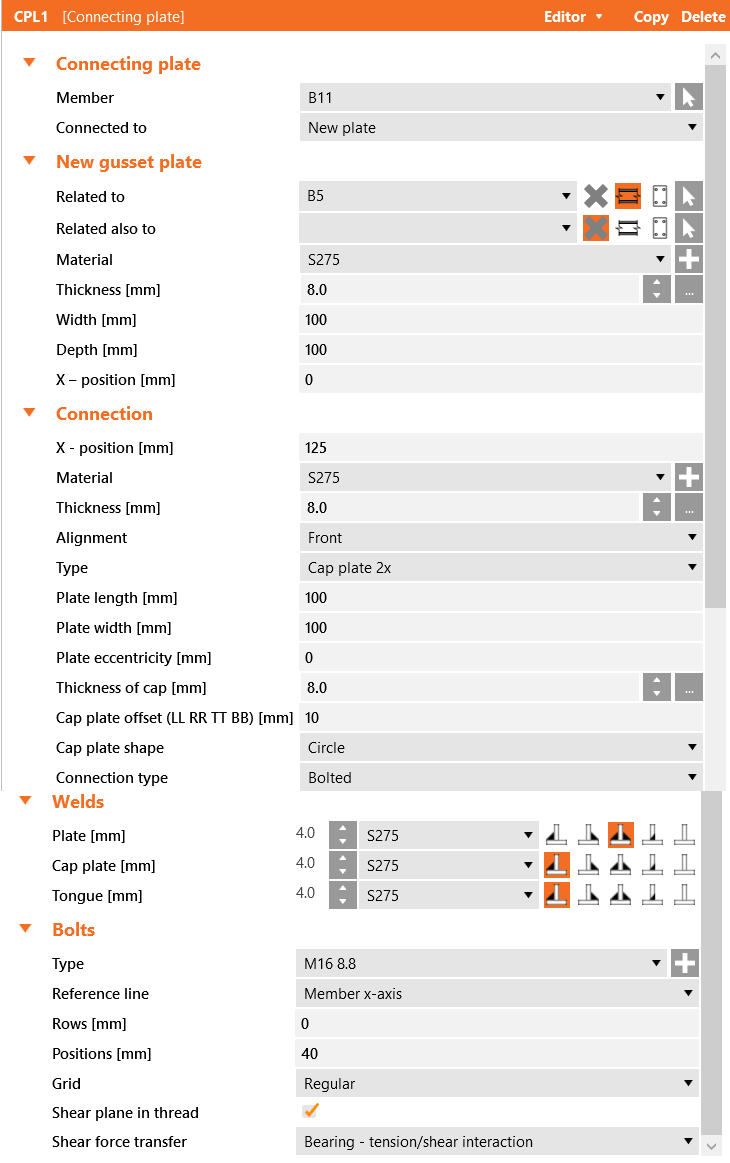

Aplique una placa de conexión desde el arriostramiento al cabio utilizando los parámetros siguientes:

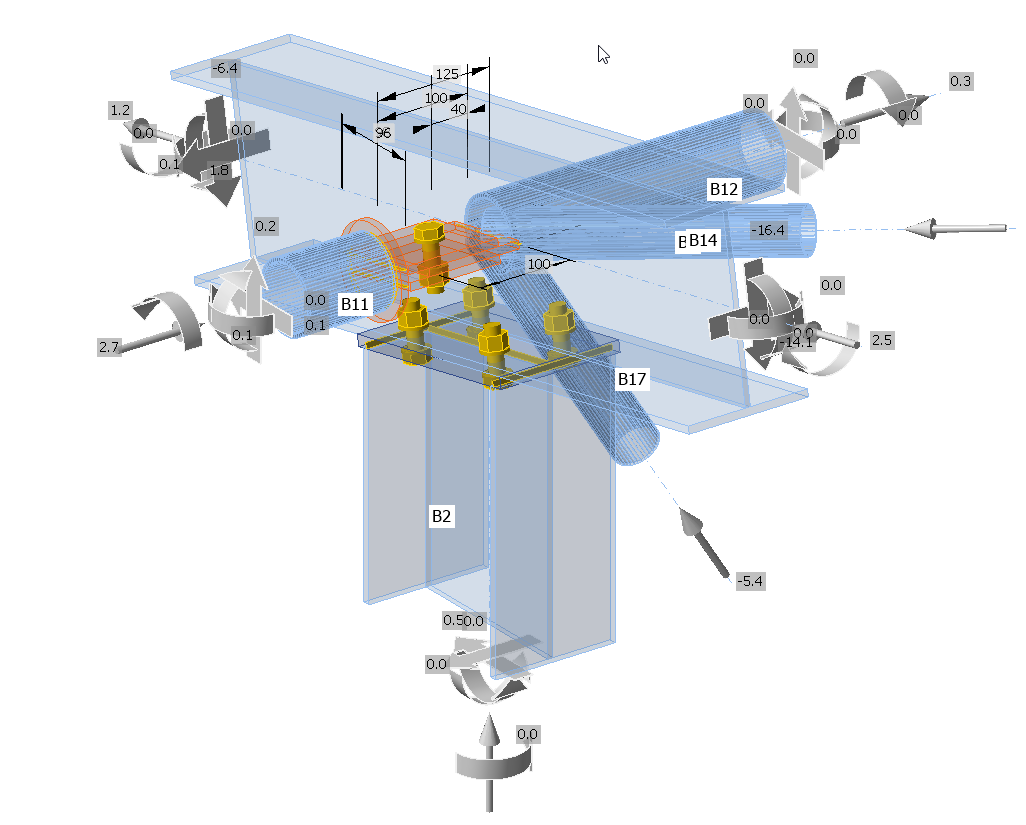

Este es el aspecto que debería tener la unión tras la segunda operación:
Esta es una unión con un solo tornillo y, como tal, no puede transmitir momento. Para que sea una unión válida, el modelo de análisis del elemento debe cambiarse a N-Vy-Vz. Esta modificación también debe aplicarse a los demás arriostramientos.
Las placas (lengüeta y placa de unión) deben modificarse adicionalmente para tener redondeos de 20 mm en las esquinas correspondientes.
El otro lado del cabio es ligeramente más complejo, ya que hay tres elementos que deben considerarse.
Arriostramiento principal a cabio

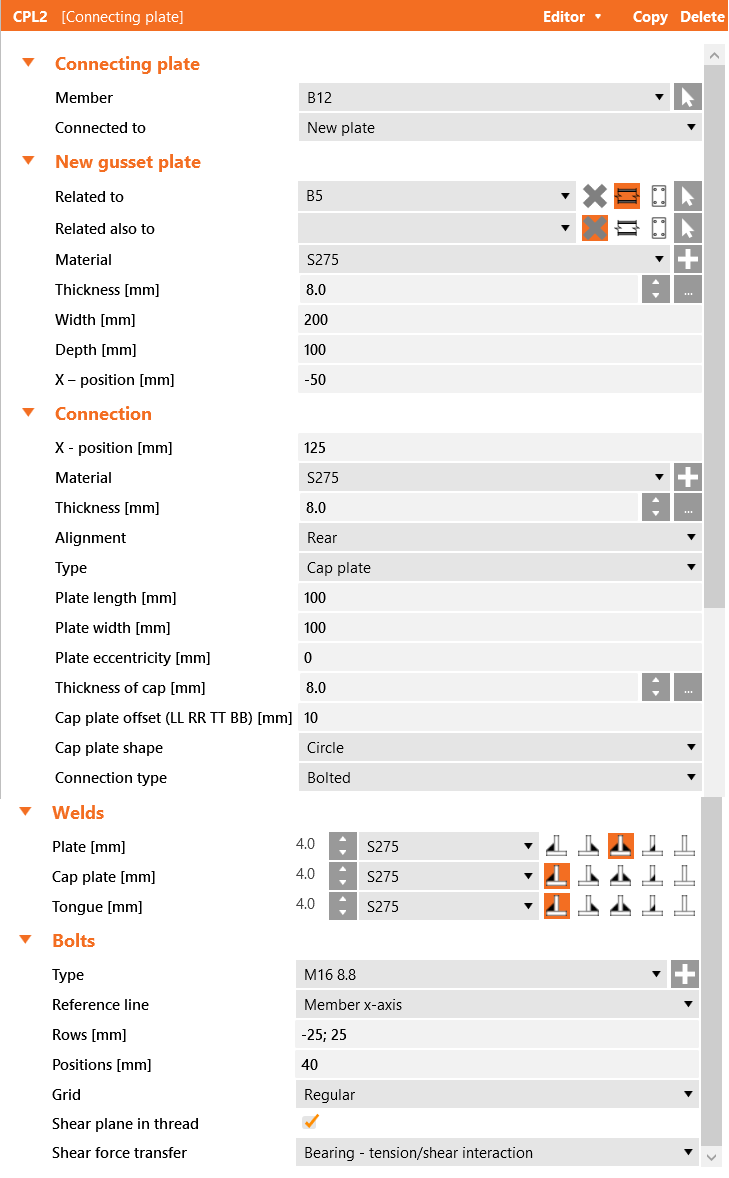

Aplique una placa de conexión desde el arriostramiento principal al cabio utilizando los parámetros siguientes:
Estos valores replicarán la placa lengüeta del otro lado. Volveremos a las modificaciones de la placa de unión después de la siguiente unión.
Arriostramiento diagonal de cubierta a cabio

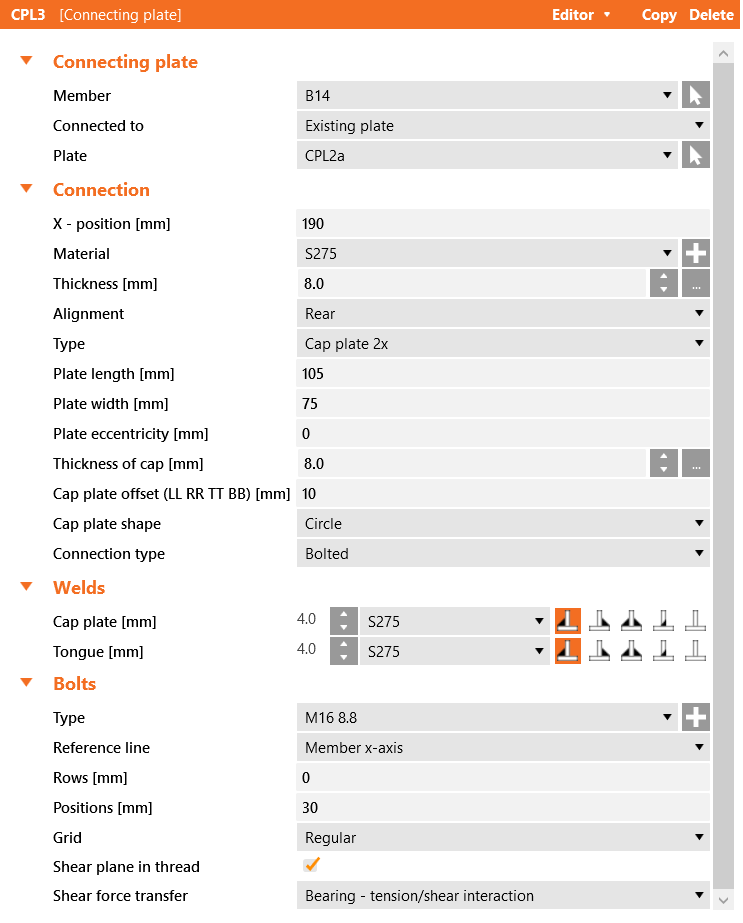

Aplique una placa de conexión al extremo del arriostramiento y utilice la placa existente de la unión anterior. Consulte los parámetros siguientes:

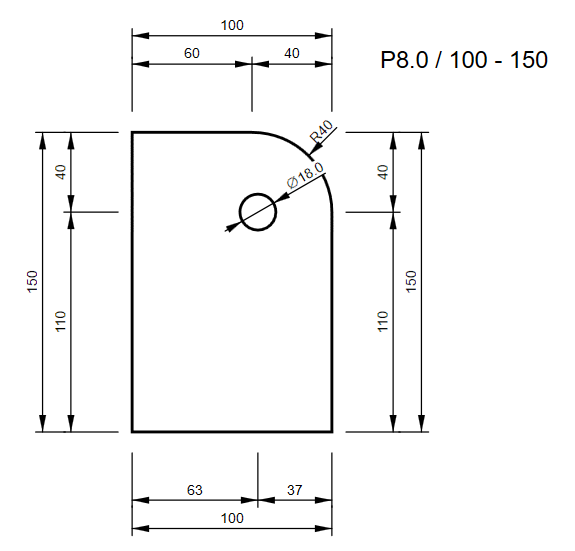

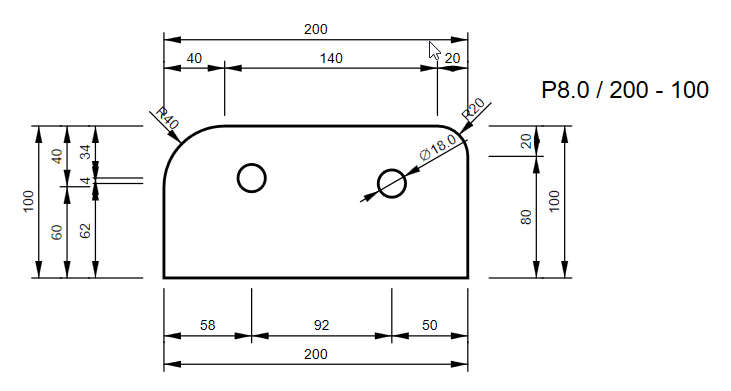

Las lengüetas de ambas uniones deben tener los mismos redondeos de 20 mm. La placa de unión debe modificarse como se muestra a continuación:
Una esquina debe tener un redondeo de 40 mm y la otra de 20 mm.
Unión de arriostramiento diagonal vertical
Esta unión constará de una placa rigidizadora, una placa de conexión y dos cortes de placa.

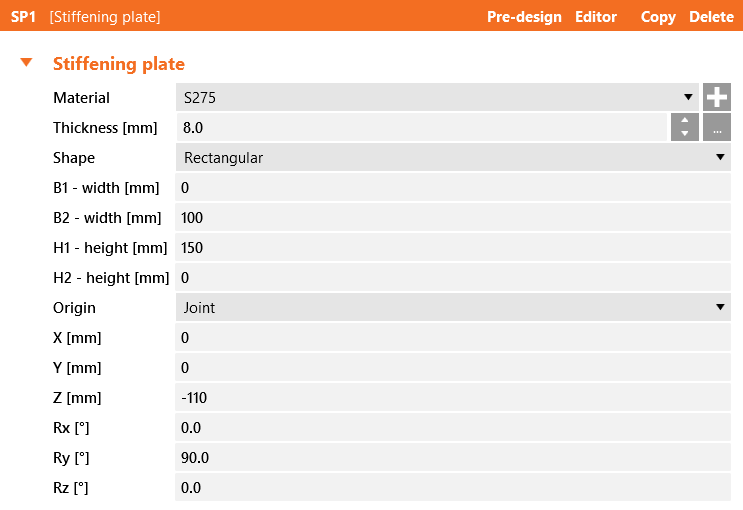

La placa rigidizadora es la descrita a continuación:

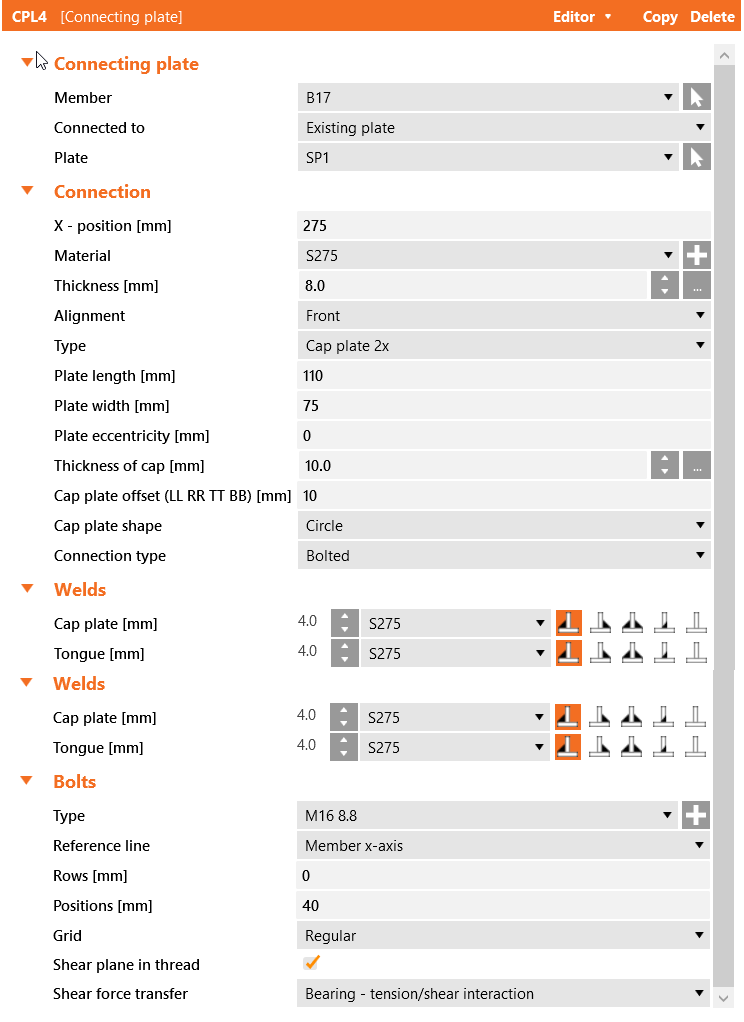

La placa de conexión:
La placa de conexión se conectará a la placa rigidizadora existente creada anteriormente. Aplique redondeos de 20 mm a la lengüeta de esta unión.
La placa rigidizadora puede modificarse con un redondeo como se muestra a continuación:

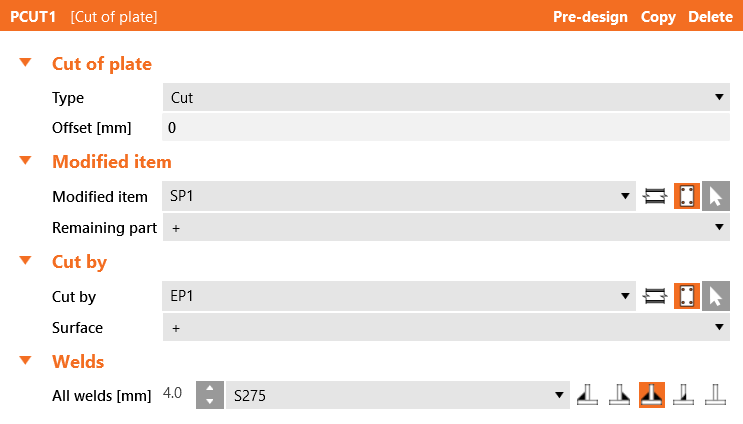

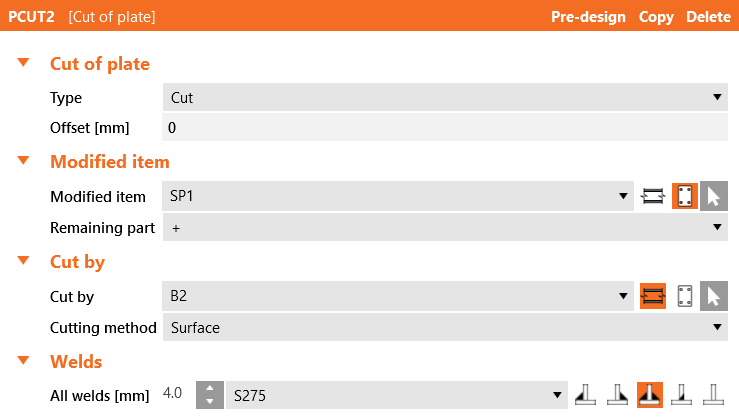

Los cortes de placa en la placa tapa de la columna y en la propia columna completan la unión.

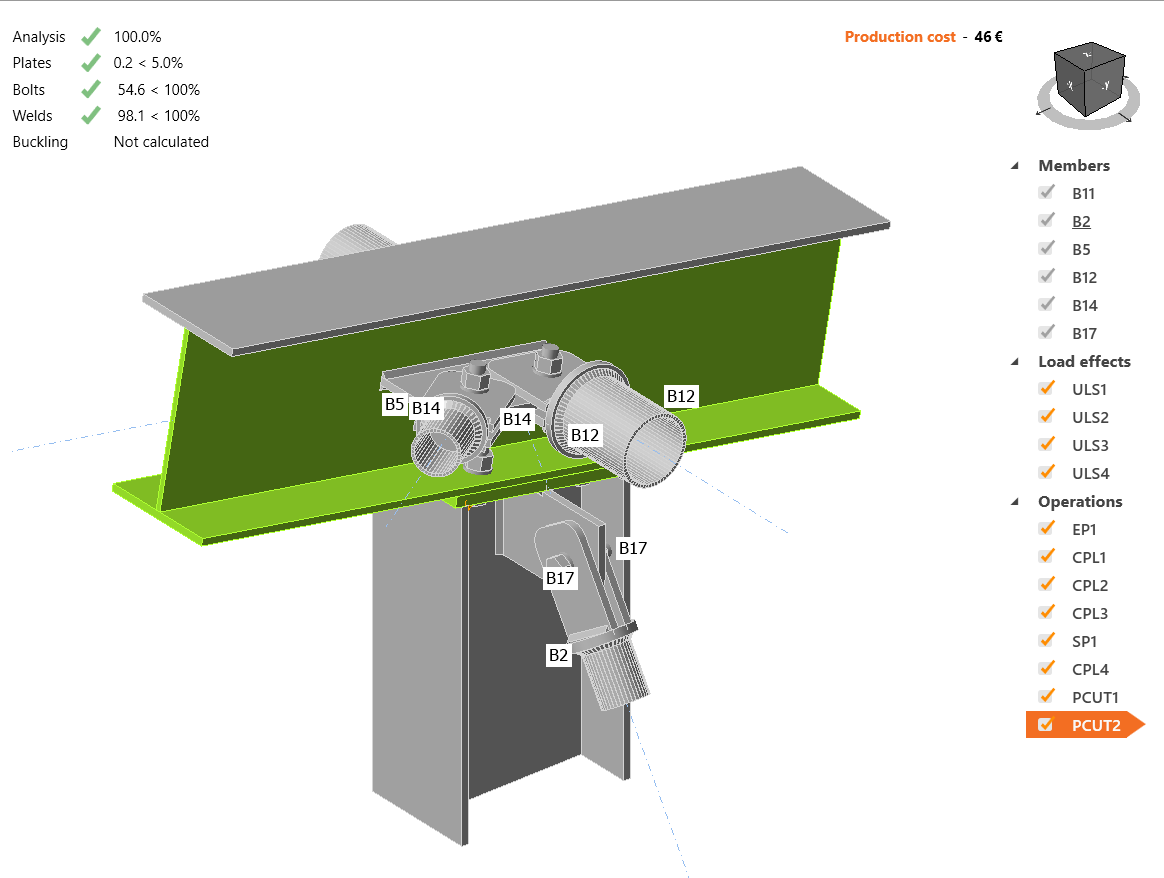

Con esto se completa la unión en la parte superior de la columna.
Calcule, guarde y salga de esta unión de vuelta a Checkbot.

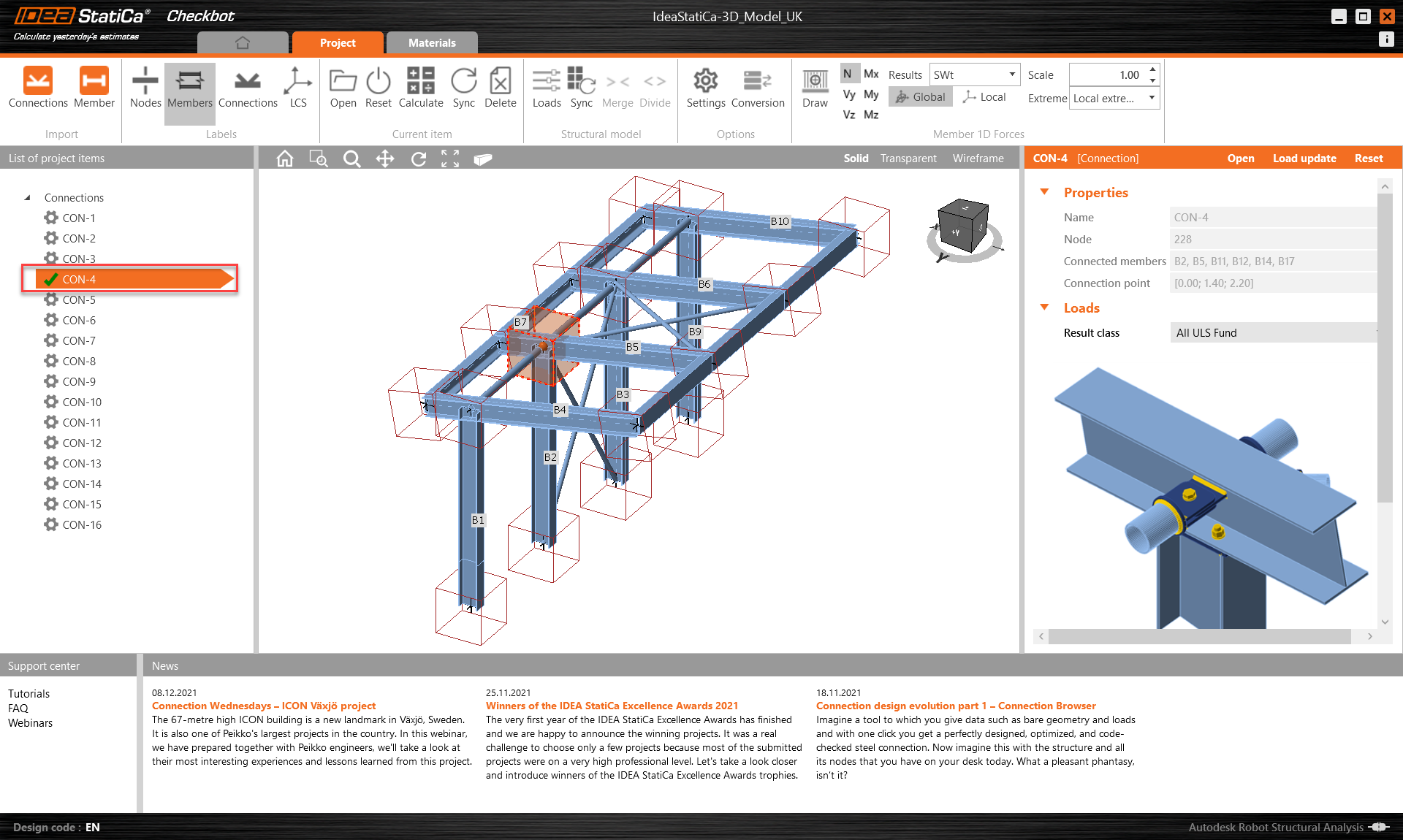

Verá que hay una marca verde junto a la unión. Esto significa que la unión es válida y ha superado sus verificaciones normativas.
