1. Wofür wird IDEA StatiCa Detail 2D eingesetzt?
IDEA StatiCa Detail 2D ist ein spezialisiertes Bemessungs- und Nachweisprogramm für lokale Bereiche von Betontragwerken. Es ersetzt nicht die globale statische Berechnung des Gesamttragwerks. Anders ausgedrückt: Die Berechnung der erforderlichen Betonstahlbewehrung erfolgt typischerweise in einem globalen Stabwerks-, Platten- oder Schalenmodell.
Typische Einsatzbereiche sind:
- Diskontinuitätsbereiche, in denen die Bernoulli-Hypothese vom Ebenbleiben der Querschnitte nicht mehr gilt. Dazu zählen beispielsweise Auflagerbereiche, Öffnungen, Ausklinkungen, Rahmenecken, Vouten, abrupte Geometrieänderungen und lokale Krafteinleitungen.
- Die Bemessung und Optimierung einer konkreten Bewehrungsführung. Das Programm zeigt, welche Stäbe für Tragfähigkeit, Rissverteilung und Verankerung wirksam sind. Wenig beanspruchte Bewehrung kann anschließend ingenieurmäßig beurteilt und gegebenenfalls reduziert werden. Durch die Eliminierung dieser passiven Stäbe wird sowohl die Baubarkeit als auch die Wirtschaftlichkeit der Bewehrungsführung verbessert.
- Die detaillierte Untersuchung des Risszustands. Neben Rissbreiten lassen sich Spannungen und Dehnungen in Beton und Bewehrung auswerten. Dies ist insbesondere an einspringenden Ecken, bei Vouten und in Bereichen konzentrierter Krafteinleitung hilfreich. Spannungskonzentrationen können zudem auf eine hohe Wahrscheinlichkeit für Betonabplatzungen hinweisen.
- Oft werden zur besseren Veranschaulichung des Spannungszustands im Grenzzustand der Tragfähigkeit (GZT) Fachwerkmodelle herangezogen. Die Erstellung solcher Modelle ist jedoch oft mit Unsicherheiten verbunden, etwa bei der Festlegung der Neigung der Streben und deren Breite. Detail 2D ermöglicht die Erstellung eines Fachwerkmodells, mit dem Tragwerksplaner die Finite-Elemente-Ergebnisse plausibilisieren und der baustatischen Prüfung einen zusätzlichen Nachweis vorlegen können.
Tipp 1
In Detail 2D wird nicht das gesamte statische Modell eingegeben, sondern nur die Bereiche, die aus statischer Sicht eine besondere Herausforderung darstellen. Dadurch entstehen Einzelmodelle, die gezielt diese kritischen Bereiche abbilden.
Abbildung 1: Betrachtung eines lokalen Auflagerbereichs
Tipp 2
| Es gibt kein festes Rezept für die erfolgreiche FE-Modellierung eines Bauteils. Die Erfahrung und das ingenieurmäßige Denken des Tragwerksplaners sind entscheidend. Eine allgemeine Regel lautet, das Modell so einfach wie möglich zu halten, um den Spannungszustand besser nachvollziehen zu können. |
Tipp 3
Treten bei einer linearen Analyse mit Schalenelementen Singularitätsstellen und nicht plausible Bewehrungsspitzen auf, kann ein lokales nichtlineares Detailmodell die Ursache genauer erfassen.
2. Wie werden Geometrie und Bewehrung eingegeben?
Einfache Geometrien lassen sich direkt über Koordinaten definieren. Wiederkehrende Bauteile und Bewehrungsgruppen können kopiert und vervielfältigt werden. Für komplexere Konturen bietet sich der DXF-Import an. Dabei sollte nur die statisch relevante Geometrie übernommen werden: Sehr kleine Aussparungen, Rundungen oder Konstruktionsdetails erhöhen den Modellierungsaufwand, ohne das Tragverhalten zwingend besser abzubilden. Zusätzlich stehen vordefinierte Vorlagen für häufige Anwendungen zur Verfügung.
Tipp 4
| Nutzen Sie die Mehrfachauswahl, um Eigenschaften mehrerer Bewehrungsgruppen - beispielsweise Durchmesser, Material oder Verankerungsart - in einem Schritt zu ändern. Das beschleunigt Variantenstudien und verringert das Risiko uneinheitlicher Eingaben. |
Abbildung 2: Mehrfachauswahl von Bewehrungsgruppen
3. Wie werden Auflager realistisch modelliert?
In IDEA StatiCa Detail 2D können punktuelle und linienförmige Auflager definiert und hinsichtlich ihrer Steifigkeit und Verschieblichkeit angepasst werden. Für realistische Randbedingungen muss die angesetzte Lagerung der tatsächlichen Auflager- und Kontaktfläche entsprechen. Zu kleine Lagerbreiten führen zu künstlichen Spannungskonzentrationen. Federsteifigkeiten ermöglichen die Abbildung nachgiebiger Lagerungen. Bei Linienlagern können dabei auch abhebende Kräfte berücksichtigt werden.
Tipp 5
| Bei Fundamenten ist es empfehlenswert, die Bodenbettung durch Federn zu erfassen. Nur auf Druck wirksame Federn beziehungsweise ein Kontakt ohne Zugübertragung ermöglichen die Untersuchung einer klaffenden Fuge.Punktlager müssen mit einer realistischen Lagerbreite angesetzt werden, damit Spannungskonzentrationen und anschließende numerische Abbrüche vermieden werden. Die Erfahrung zeigt, dass linienförmige Auflager ein besseres numerisches Verhalten aufweisen als Punktlager und daher vorzuziehen sind. |
4. Welche Arten von Lasten können eingegeben werden?
In Detail 2D können verschiedene Lastarten eingegeben werden, darunter:
- Punktlasten zur Abbildung konzentrierter Kräfte an spezifischen Punkten
- Linienlasten für gleichmäßige oder veränderliche Lasten entlang einer Linie
Die Position der Lasten kann durch die Festlegung der entsprechenden Koordinaten flexibel definiert werden.
Tipp 6
Der wirksame Radius einer Punktlast beschreibt die Verteilung der Krafteinleitung im 2D-Modell. Ein sehr kleiner Radius erzeugt entsprechend hohe lokale Spannungen und Dehnungen. Dadurch wird die Wahrscheinlichkeit eines lokalen Versagens erhöht. Der Wert sollte deshalb aus der tatsächlichen Kontaktfläche, beispielsweise einer Lagerplatte oder einer belasteten Bauteilfläche, abgeleitet werden. Eine weitere Alternative besteht darin, Einzelkräfte in eine Linienlasten umzuwandeln.
Abbildung 3: Definition einer Einzellast und ihres wirksamen Radius
Tipp 7
Einzelmomente können durch eine Kombination aus Linienlasten im Druckbereich und Zugkräften in den Bewehrungen abgebildet werden. Die Eingabe sollte so erfolgen, dass der Abstand der einwirkenden Kräfte dem inneren Hebelarm entspricht. Die Druckkraft ist über eine realistische Druckzone einzuleiten; die Zugkraft muss von geeigneter und ausreichend verankerter Bewehrung aufgenommen werden.
Abbildung 4: Zerlegung eines Biegemoments in Einzelkräfte
5. Wie werden Einwirkungen kombiniert?
IDEA StatiCa Detail 2D führt eine nichtlineare Berechnung unter Berücksichtigung des Materialverhaltens von Beton und Bewehrung durch. Das bedeutet, dass das Programm – im Gegensatz zu einer linearen Analyse – keine günstigen oder ungünstigen Schnittgrößenwerte automatisch ermitteln kann. Der Anwender muss daher verschiedene Einwirkungskombinationen manuell eingeben.
Tipp 8
Die maßgebenden Lastfallkombinationen aus dem Programm der globalen Statik ermitteln und in Detail 2D eingeben. Üblicherweise werden folgende Lastfallkombinationen berücksichtigt:
- MaxM: maximale Biegung mit den zugehörigen Schnittgrößen
- MaxV: maximale Schubbeanspruchung mit den zugehörigen Schnittgrößen
- MaxN bzw. MinN: maximale bzw. minimale Normalkraft mit den zugehörigen Schnittgrößen
6. Welche Vorgehensweise führt schnell zu einer geeigneten Bewehrung?
Aus dem Modell der globalen Statik oder aus einem vereinfachten Fachwerkmodell – beispielsweise im Fall eines D-Bereichs – kann die erforderliche Bewehrungsmenge ermittelt werden. Auf dieser Grundlage lässt sich eine Bewehrungsskizze erstellen, die als Basis für die Bewehrungseingabe in Detail 2D dient.
Nach der ersten Berechnung werden nicht erfüllte Nachweise und hoch beanspruchte Bereiche gezielt untersucht. Werden Nachweise nicht erfüllt, kann die Bewehrung in den maßgebenden Bereichen erhöht werden.
Bei geringen Auslastungen kann die Bewehrungsmenge schrittweise reduziert werden. Stäbe dürfen jedoch nicht allein wegen einer geringen rechnerischen Spannung entfernt werden: Mindestbewehrung und konstruktive Aufgaben des berechneten Teilbereichs sind ebenfalls zu berücksichtigen.
Tipp 9
Für erste Varianten kann mit einem gröberen Netz beziehungsweise einem größeren Vernetzungsfaktor, beispielsweise 3 oder 4, gerechnet werden. Dadurch kann man Zeit sparen. Das grobe Modell dient der Variantenfindung und nicht der abschließenden Dokumentation.
Sobald das Modell stabil ist und die Ergebnisse plausibel erscheinen, sollte die finale Bemessung mit dem vorgesehenen Standard-Vernetzungsfaktor 1,0 durchgeführt werden. Eine kleinere FE-Netzgröße als 1,0 ist in der Regel nicht erforderlich, da die Software für diese Netzgröße validiert wurde.
Tipp 10
Bei vielen Stahlbetondetails kann man mit der Bemessung der Rissbildung beginnen, da diese häufig maßgebend ist. Die Nachweise im Grenzzustand der Tragfähigkeit bleiben unabhängig davon vollständig zu führen; die Reihenfolge ist eine Frage des effizienten Workflows.
7. Was verursacht numerische Abbrüche?
Eine nicht konvergierende Berechnung kann auf ein ungeeignetes Modell, aber auch auf ein tatsächlich nicht tragfähiges Bauteil hinweisen. Häufige Ursachen sind Spannungskonzentrationen infolge unrealistisch kleiner oder punktförmiger Lagerungen, sehr abrupte Geometrieänderungen, große unbewehrte Zugbereiche oder Lasten, die die Tragfähigkeit überschreiten.
Realistische Lagerbreiten, eine nachvollziehbare Vernetzung, die Verwendung linienförmiger Auflager und eine geeignete Verteilung der Lasten verbessern häufig das numerische Verhalten.
Tipp 11
Ein fehlerhaftes Modell liefert fehlerhafte Ergebnisse. Erstellen Sie Ihr Modell daher mit gesundem Ingenieurverstand und hinterfragen Sie die getroffenen Annahmen kritisch.
Vermeiden Sie unnötig komplexe Modellierungen und überprüfen Sie die Ergebnisse anhand vereinfachter Handberechnungen. Diese bilden eine wichtige Grundlage für die Plausibilitätsprüfung Ihres Modells. Prüfen Sie außerdem, ob Druckstreben, Zugbänder, Rissbilder und aktive Bewehrungsstäbe zur erwarteten Tragwirkung passen.
8. Können Materialeigenschaften angepasst werden?
Materialkennwerte und Spannungs-Dehnungs-Beziehungen können projektbezogen angepasst werden. Damit lassen sich beispielsweise Bestandsbetone, Faserbetone oder spezielle Betonsorten, beispielsweise von Pagel, untersuchen. Für Betonstahl und Spannstahl können ebenfalls abweichende Kennwerte definiert werden.
Auch die Verbundeigenschaften zwischen Beton und Bewehrung sind anpassbar, etwa für glatte Bewehrungsstäbe im Bestand. Solche Änderungen müssen fachlich begründet und im Bericht eindeutig dokumentiert werden.

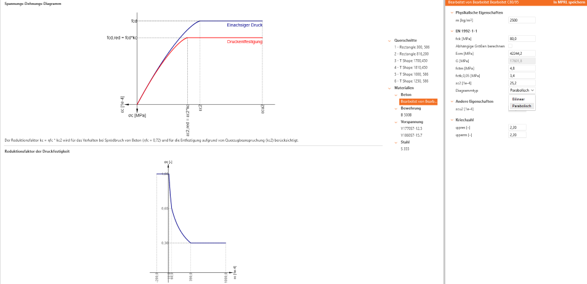

Abbildung 5: Anpassung der Materialeigenschaften
9. Wie lässt sich die Modellierung beschleunigen?
Für wiederkehrende Aufgaben empfiehlt sich die Arbeit mit Vorlagen. IDEA StatiCa Detail 2D verfügt über eine große Auswahl an Vorlagen für unterschiedliche Anwendungen, wie z. B. Dachbinder, Rahmenknoten, Pfahlkopfbalken und viele weitere Konstruktionen. Diese Vorlagen können als Ausgangspunkt verwendet und an die jeweiligen Projektanforderungen angepasst werden. Dadurch lassen sich wiederkehrende Aufgaben deutlich schneller und effizienter bearbeiten.
Tipp 12
Man kann außerdem eigene Vorlagen erstellen und diese jederzeit wiederverwenden. Insbesondere bei standardisierten Fertigteilbauteilen, die beispielsweise unterschiedliche Abmessungen aufweisen, ist dies eine sehr effiziente Arbeitsweise.
Vor dem Speichern als Vorlage sollten Randbedingungen, Bezeichnungen, Materialkennwerte und Berichtseinstellungen bereinigt werden. So vermeiden Sie, dass projektspezifische Annahmen unbemerkt in spätere Berechnungen übernommen werden.

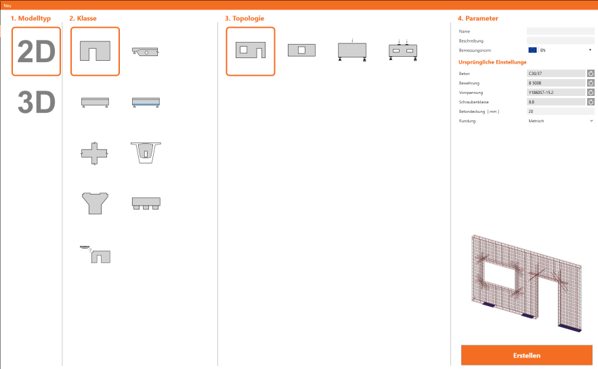

Abbildung 6: Auswahl vordefinierter Vorlagen
Abbildung 7: Speichern und Verwalten eigener Vorlagen
10. Wie kann ich im Bericht eigene Anmerkungen einarbeiten?
Um den Bericht individuell anzupassen, empfiehlt es sich, den Ergebnisbericht als Word-Dokument zu exportieren. Anschließend können Sie eigene Anmerkungen und Kommentare ergänzen sowie Layout, Formatierung und weitere Inhalte nach Ihren Anforderungen bearbeiten.
