Momentenverbindung: Breitflanschträger an Hohlprofil (AISC)

Dieser Artikel ist auch verfügbar in:
Mit KI aus dem Englischen übersetzt
In diesem Tutorial lernen Sie, wie Sie IDEA StatiCa Connection verwenden, um einen tragwerksbezogenen Stahlanschluss mit Momentenbeanspruchung zu modellieren und einen Normnachweis zu führen. Folgen Sie der Schritt-für-Schritt-Anleitung, um eine Verbindung eines Breitflanschträgers an eine Hohlprofilstütze zu bemessen.

1 Neues Projekt

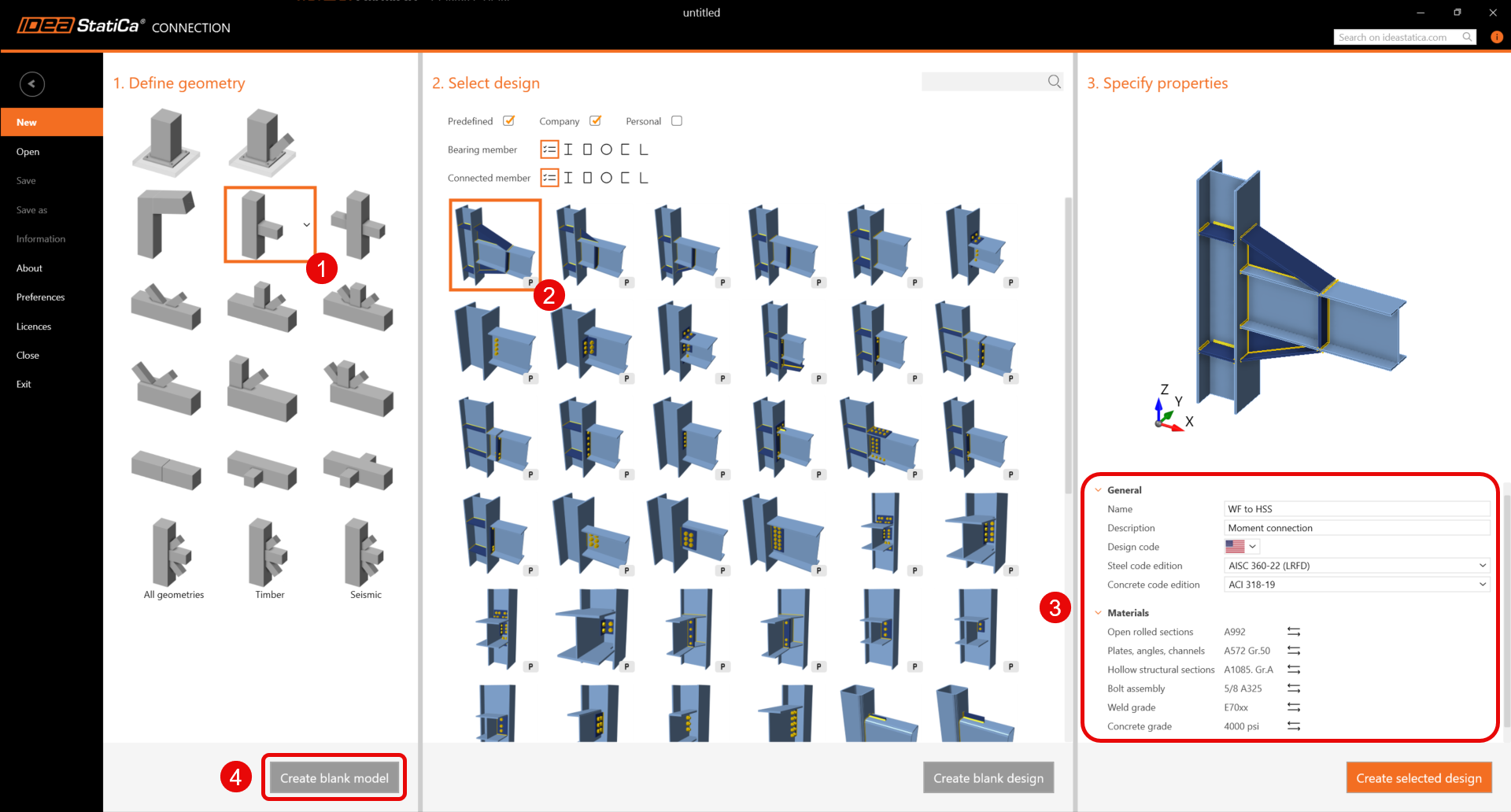

Starten Sie zunächst IDEA StatiCa Connection. Erstellen Sie ein neues Projekt, indem Sie die leere Vorlage auswählen, den Namen eingeben und den Bemessungscode AISC sowie die Standard-Stahlgüte – A992 – wählen.

inline image in article

Da Sie nach dem AISC-Code arbeiten, empfiehlt es sich, die imperialen Einheiten einzustellen (siehe So ändern Sie das Einheitensystem).

2 Geometrie

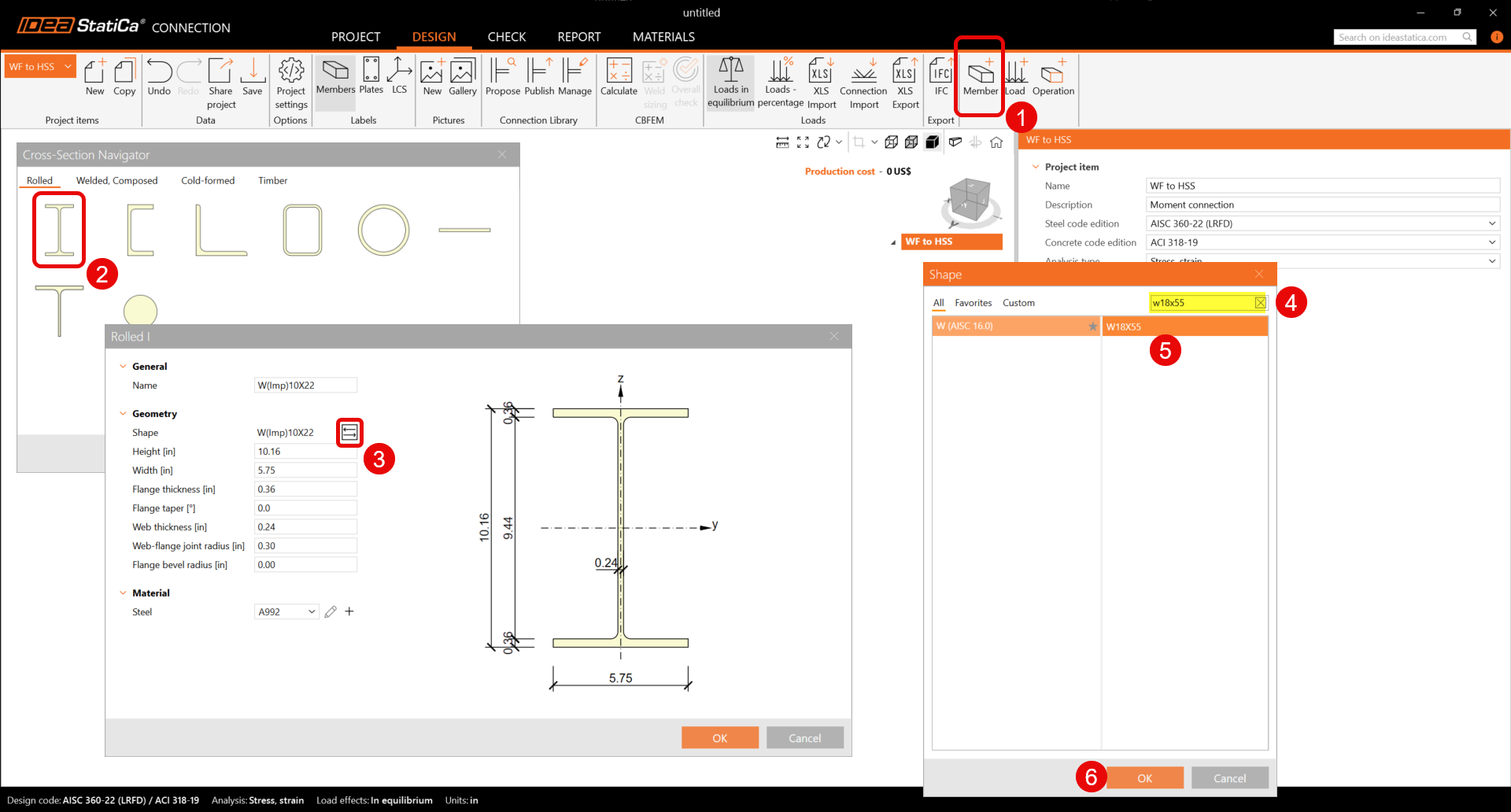

Fügen Sie ein neues Bauteil hinzu, indem Sie auf das Symbol „Neues Bauteil" klicken. Wählen Sie ein Breitflanschprofil und klicken Sie dann auf das Drei-Punkte-Symbol, um die Größe auszuwählen. Suchen Sie unter W (AISC 15.0) nach einem W18x55 und klicken Sie auf OK.

inline image in article

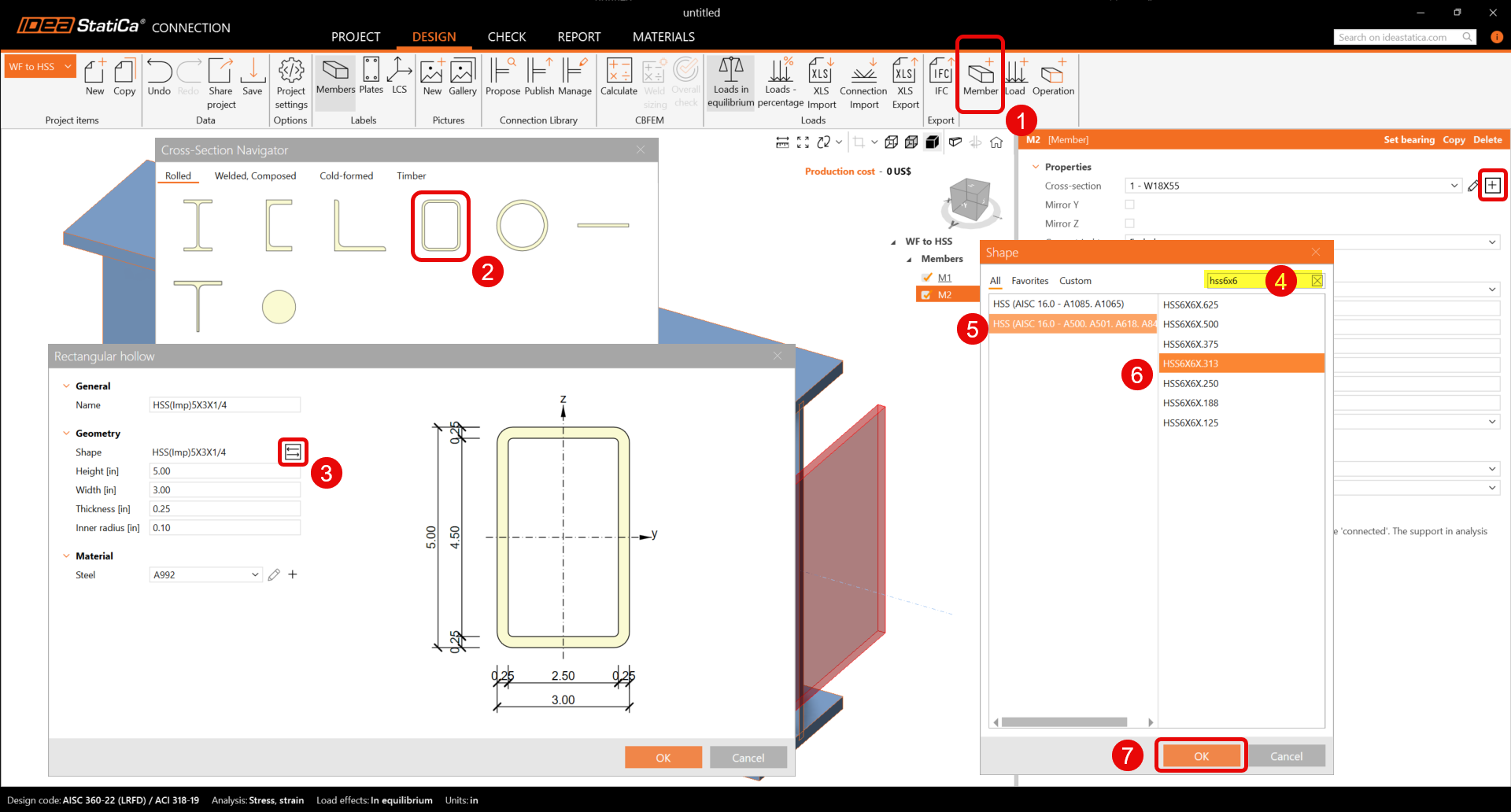

Fügen Sie ein weiteres Bauteil hinzu, um die Stütze zu modellieren, indem Sie auf das Symbol „Neues Bauteil" und dann auf das Plus-Symbol klicken. Wählen Sie nun ein HSS-Profil und klicken Sie auf das Drei-Punkte-Symbol, um ein HSS 6X6X0.313 aus der Datenbank HSS AISC 15.0 A500 auszuwählen. Ändern Sie das Material des HSS auf A500 Grade C.

inline image in article

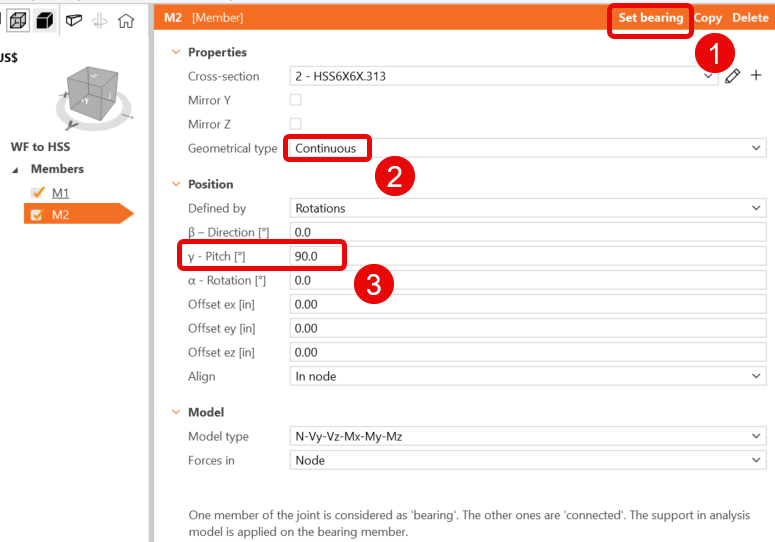

Klicken Sie auf das HSS-Bauteil und ändern Sie dessen Eigenschaften, um es vertikal, durchlaufend und als tragendes Bauteil zu definieren.

inline image in article

 3 Lasteffekte

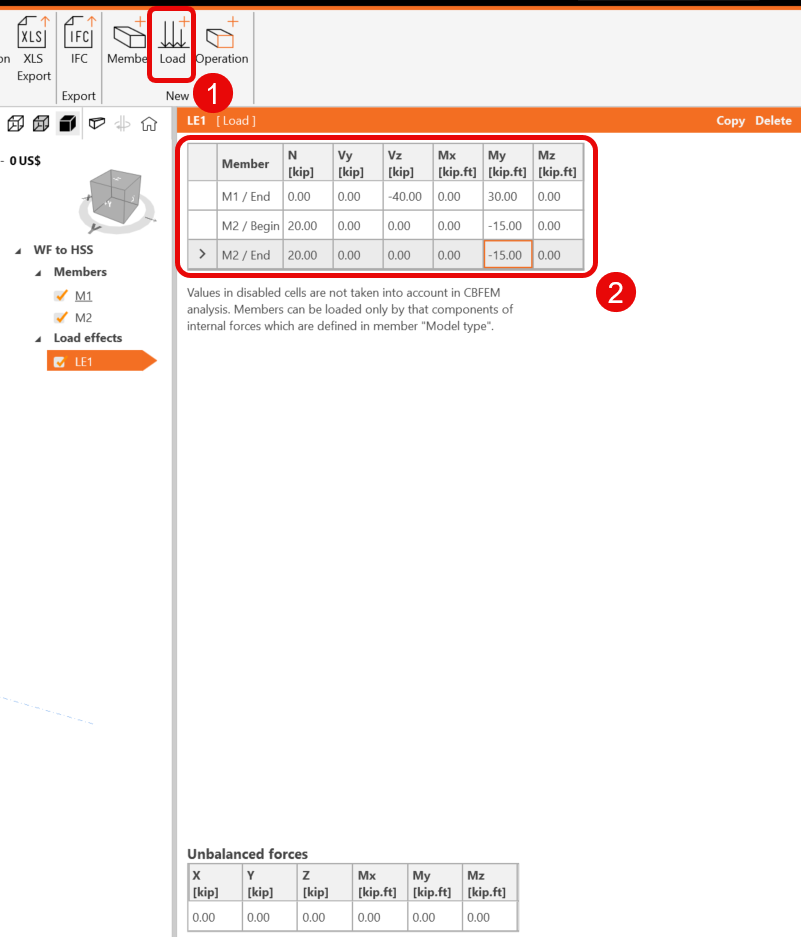

Fügen Sie einen neuen Lasteffekt hinzu, indem Sie auf das Symbol „Neue Last" klicken, und geben Sie die Werte wie dargestellt ein:

inline image in article

4 Modellierung der Verbindung

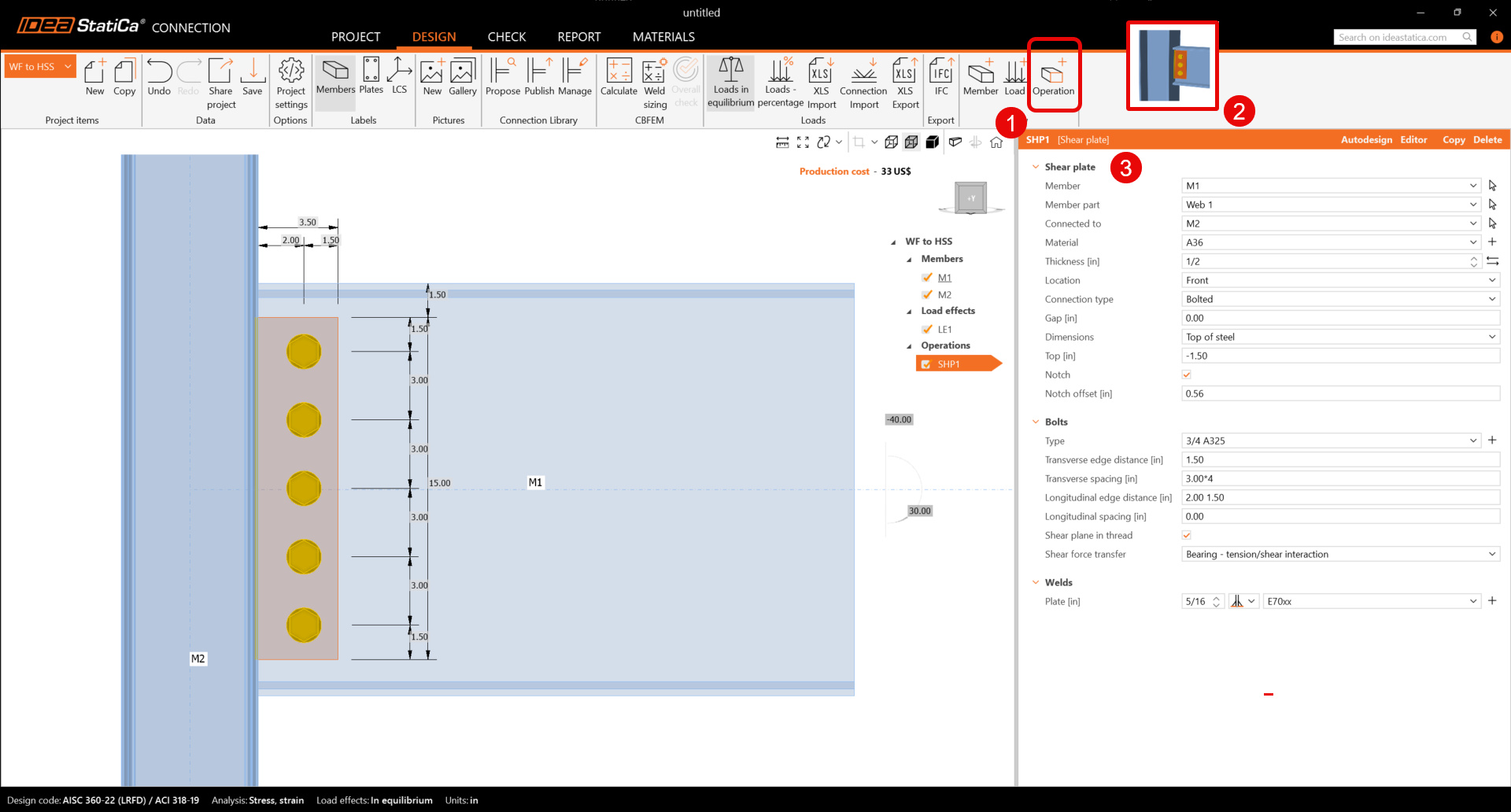

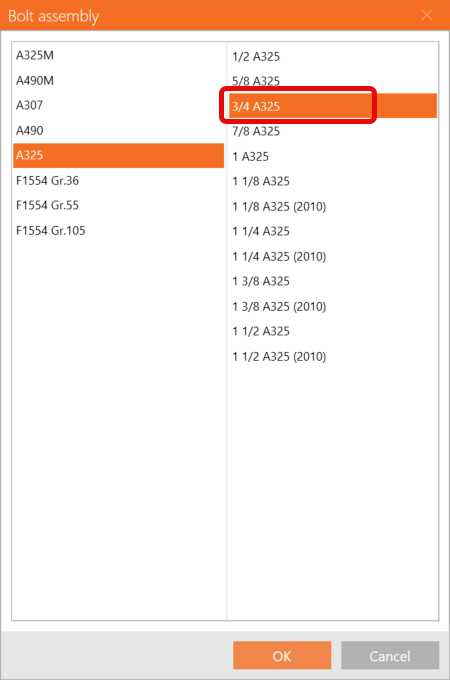

Klicken Sie auf das Symbol „Neue Operation" und wählen Sie Fahnenblech. Geben Sie die Werte wie dargestellt ein:

inline image in article
inline image in article

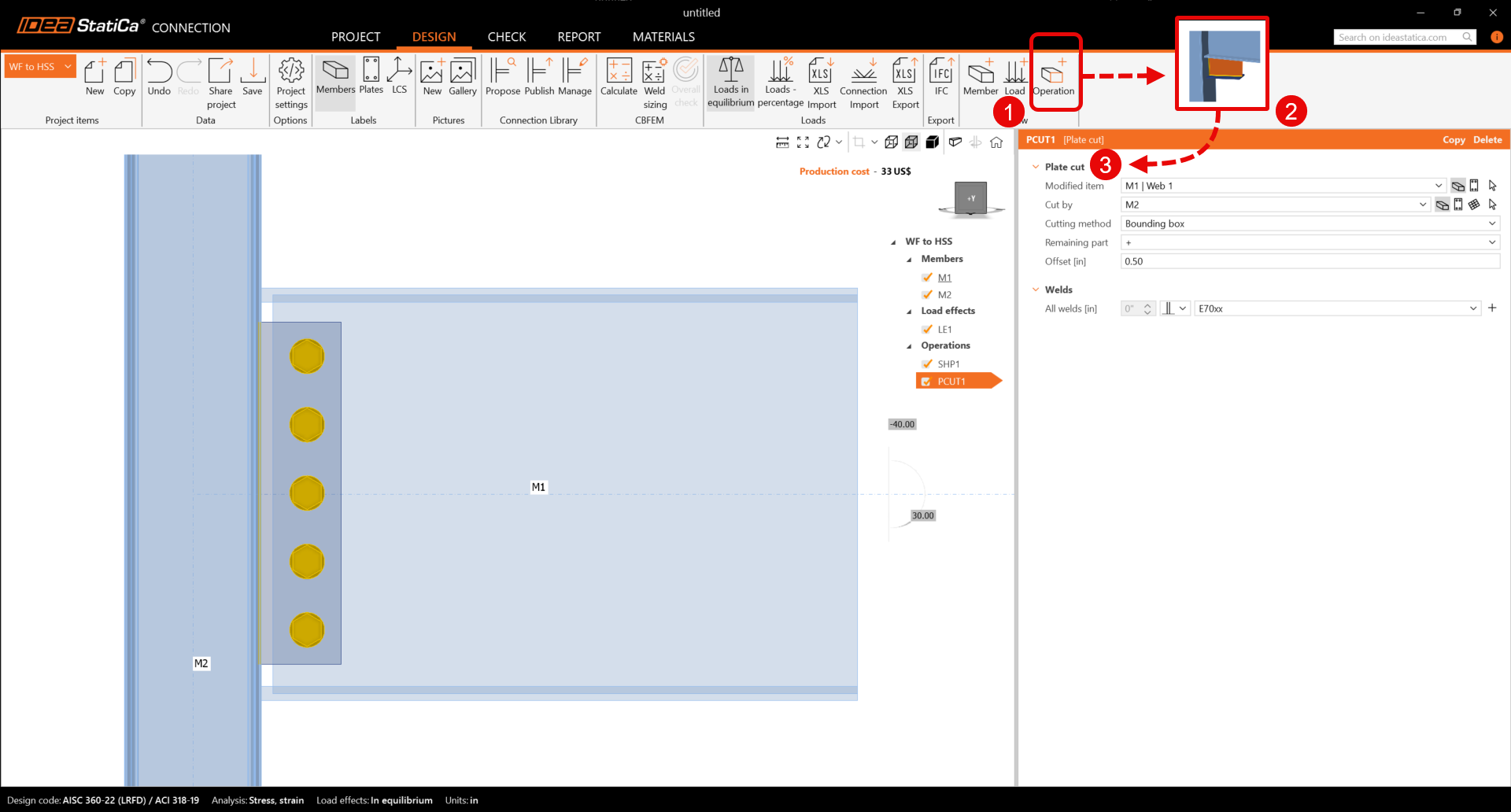

Klicken Sie auf das Symbol „Neue Operation" und wählen Sie Plattenschnitt. Geben Sie die Werte wie dargestellt ein:

inline image in article

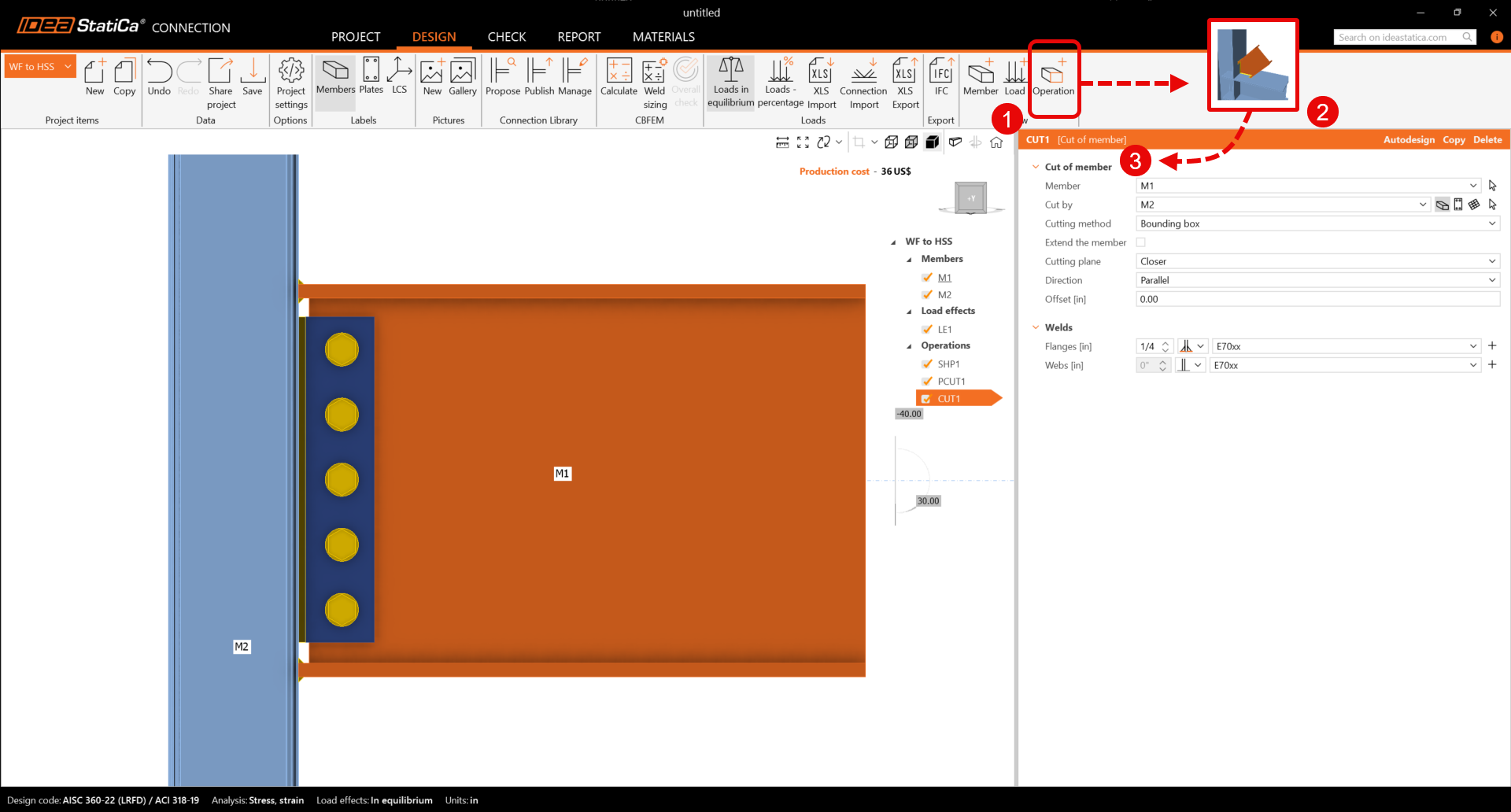

Fügen Sie eine Operation „Bauteil abschneiden" hinzu. Geben Sie die Werte wie dargestellt ein; beachten Sie, dass nur Schweißnähte an den Flanschen ausgewählt sind.

inline image in article

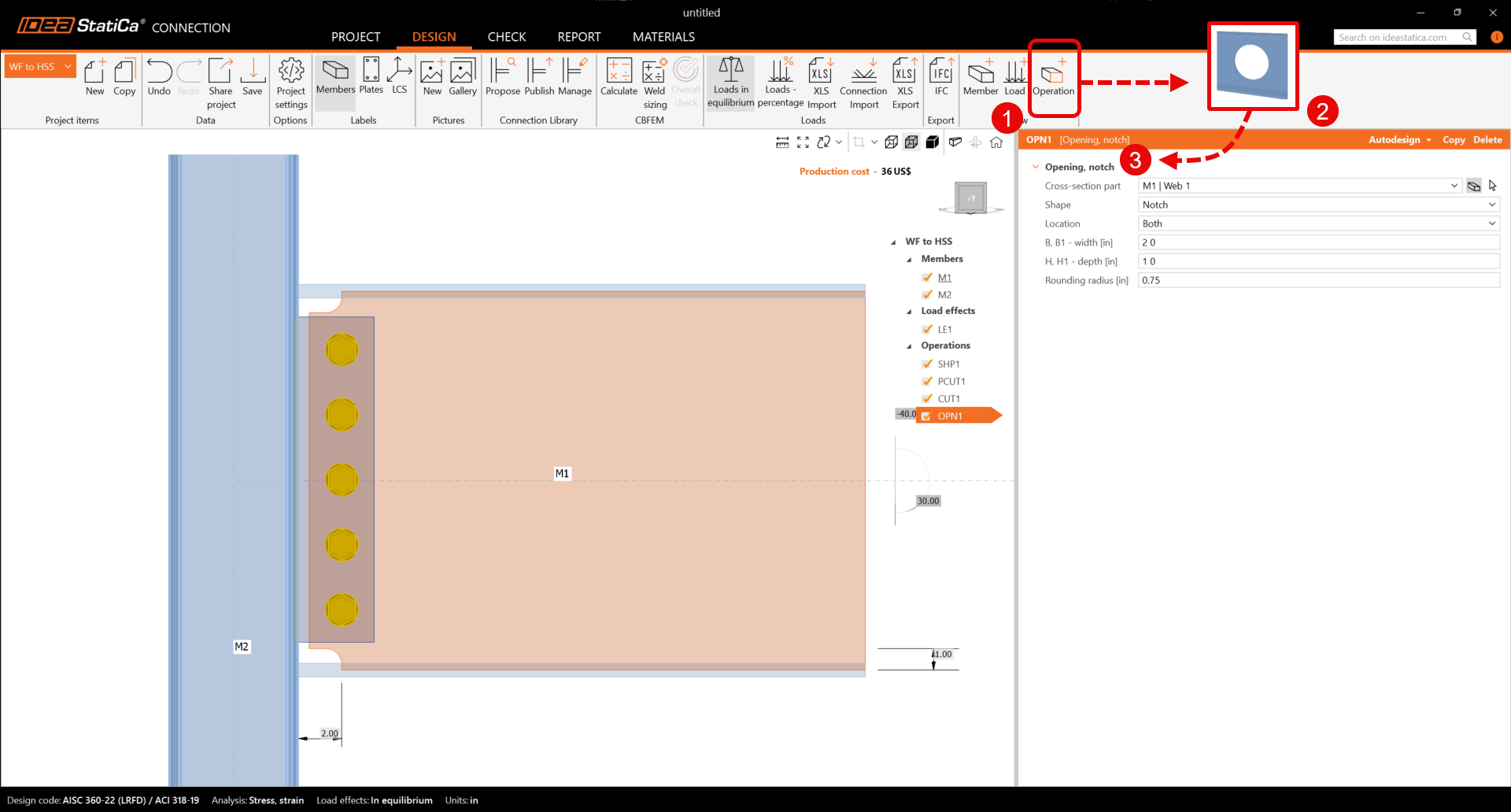

Fügen Sie abschließend eine Öffnungsoperation hinzu und geben Sie die Werte wie dargestellt ein:

inline image in article

5 Berechnung und Bericht

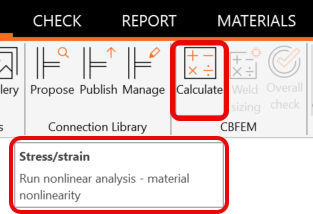

Nachdem die Verbindung modelliert wurde, klicken Sie auf das Symbol „Berechnen":

inline image in article

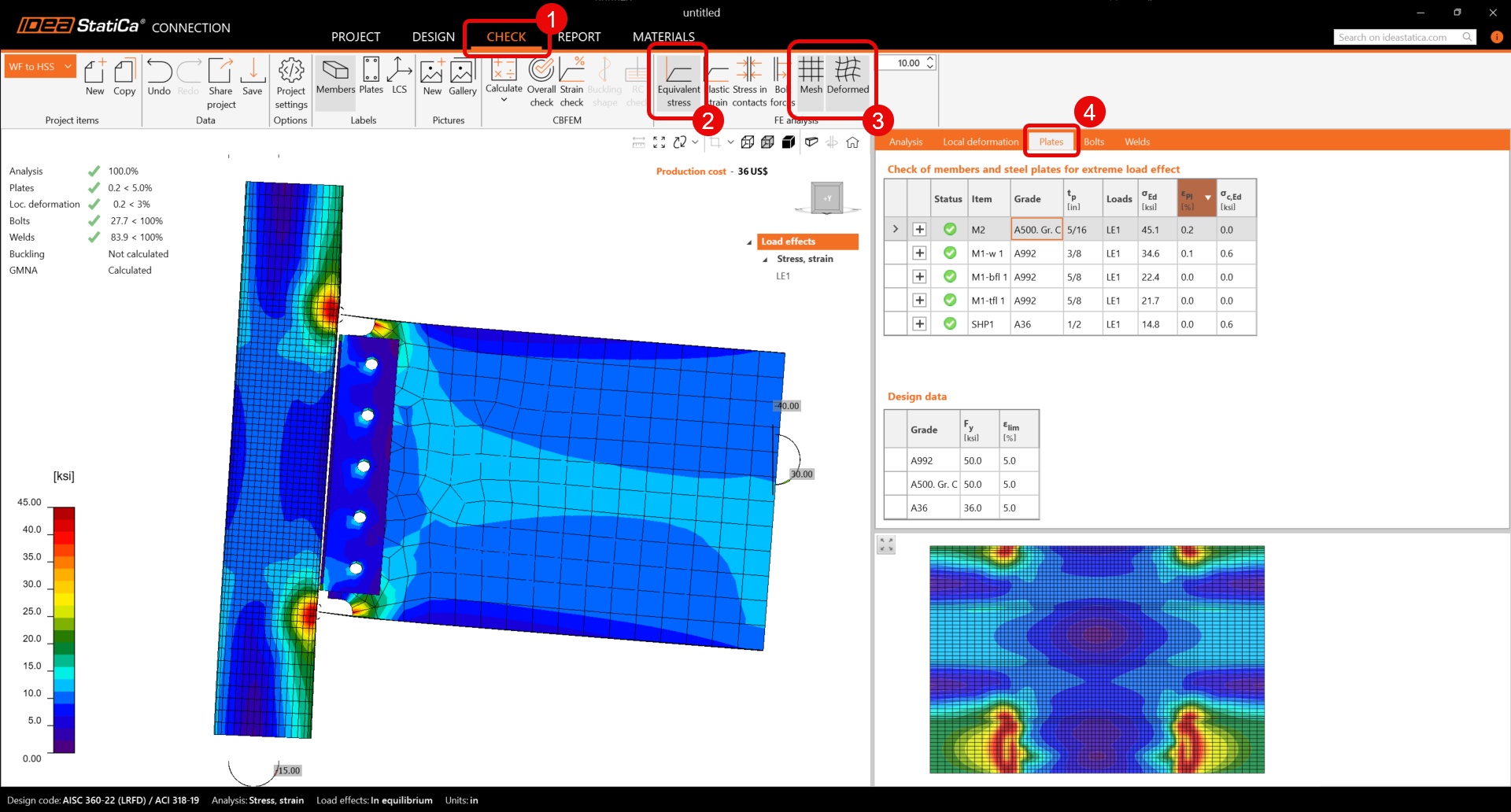

Wenn die Berechnung abgeschlossen ist, wechseln Sie zur Registerkarte „Nachweis" und klicken Sie auf „Vergleichsspannungen und verformte Gestalt". Die erste Prüfung ist die verformte Gestalt, um zu beurteilen, ob die Verformung plausibel ist. Außerdem können Sie die Zusammenfassung der Nachweise einsehen und bestätigen, dass die Verbindung die AISC-Nachweise erfüllt.

inline image in article

Um die Berechnungen zu überprüfen, gehen Sie die nächsten Registerkarten durch und klicken Sie auf das Plus-Symbol, um die Berechnungen für jede Schraube und jede Schweißnaht zu erhalten:

inline image in article

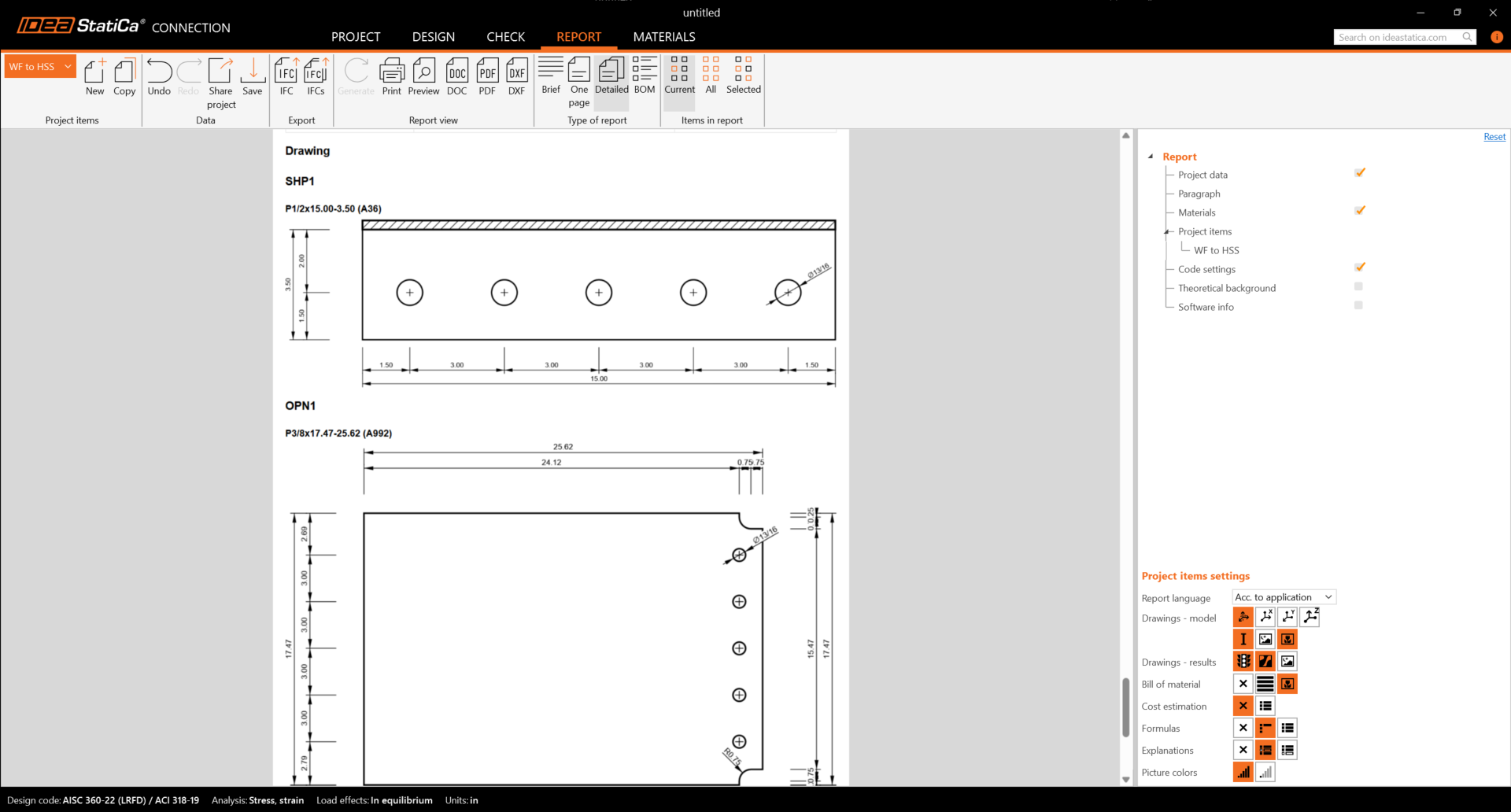

Klicken Sie abschließend auf den Bericht und aktivieren Sie die folgenden Elemente, um detaillierte Nachweise und Zeichnungen zu erhalten. Eine PDF-Version des Berichts ist verfügbar, wenn Sie auf das PDF-Symbol klicken:

inline image in article
