1. Warum wurde die Berechnung vorzeitig abgebrochen?

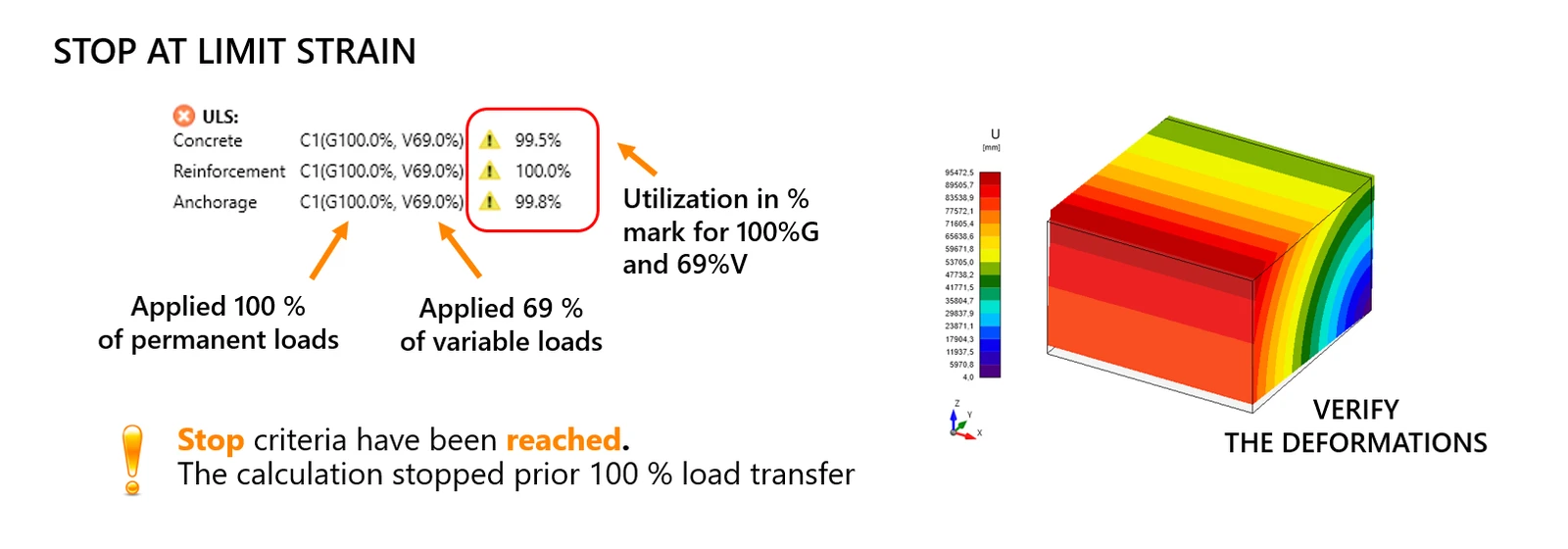

Die Abbruchkriterien im 3D-CSFM-Modell stellen sicher, dass Simulationen bei definierten Grenzwerten anhalten, siehe Lösungsmethode und Lastkontrollalgorithmus für 3D-CSFM im theoretischen Hintergrund für IDEA StatiCa Detail. Standardmäßig ist die Option „Stop bei Grenzdehnung“ aktiv, die die Berechnung stoppt, sobald bestimmte GZT-Kriterien erreicht werden. Die Ausnutzung wird für Beton, Bewehrung und Verankerung geprüft. Die Betondehnung ist aus Konvergenzgründen auf 5 % bei Druck und 7 % bei Zug begrenzt. Die plastische Dehnung der Bewehrung ist auf 5 % begrenzt, während bei der Verankerung schlupfbasierte Grenzwerte statt Verbundspannung verwendet werden. Dies kann mehrere Ursachen haben. Der häufigste Grund ist fehlende Bewehrung. Divergenzfehler können auch durch ein unzureichend gelagertes Modell entstehen, was zu übermäßiger Verformung führt. Ein weiterer Grund kann sein, dass die Konstruktion für die angegebene Last nicht ausreicht und schlicht überlastet ist.
2. Welche Arten von Lagerungen können in Detail verwendet werden?

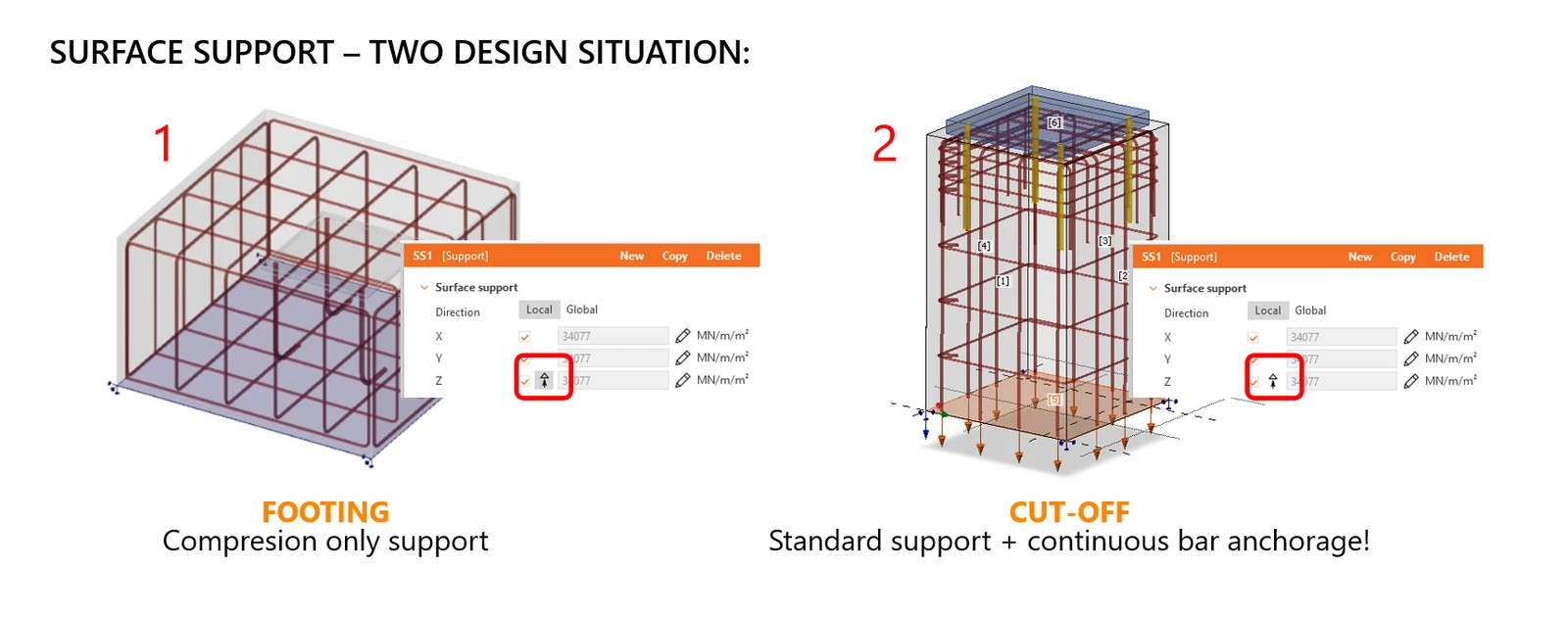

Bei der 3D-Detailmodellierung können Flächenlager Steifigkeit in alle Richtungen hinzufügen. Standardmäßig sind Lager nur druckwirksam (grauer Button), was dazu führen kann, dass Strukturen aufgrund fehlenden Zugwiderstands „wegfliegen“. Um Zug zuzulassen, schalten Sie den Button auf Weiß um. Es gibt zwei verschiedene empfohlene Vorgehensweisen:
1) Verwenden Sie das standardmäßige, nur druckwirksame Lager für auf dem Boden aufliegende Fundamente, denken Sie aber daran, das Eigengewicht manuell aufzubringen, da es nicht aus IDEA StatiCa Connection exportiert wird.
2) Für Teilmodelle (z. B. Balkone, Sockel...) mit durchlaufender Bewehrung verwenden Sie das Standardlager und die durchlaufende Stabverankerung. Dies fügt Einzelpunkt-Randbedingungen hinzu, die eine korrekte Kraftübertragung sicherstellen und Fehler wie das Abplatzen der Betondeckung oder Modelldivergenz vermeiden. Ohne diese Maßnahme können Modelle aufgrund von Dehnungsgrenzwerten versagen (z. B. 7 % bei Zug).
Detaillierte Informationen zu den Funktionalitäten von Detail 3D finden Sie unter Vollständige Funktionalitäten von Detail 3D.
3. Warum ist es so wichtig, die Konstruktionsregeln einzuhalten?

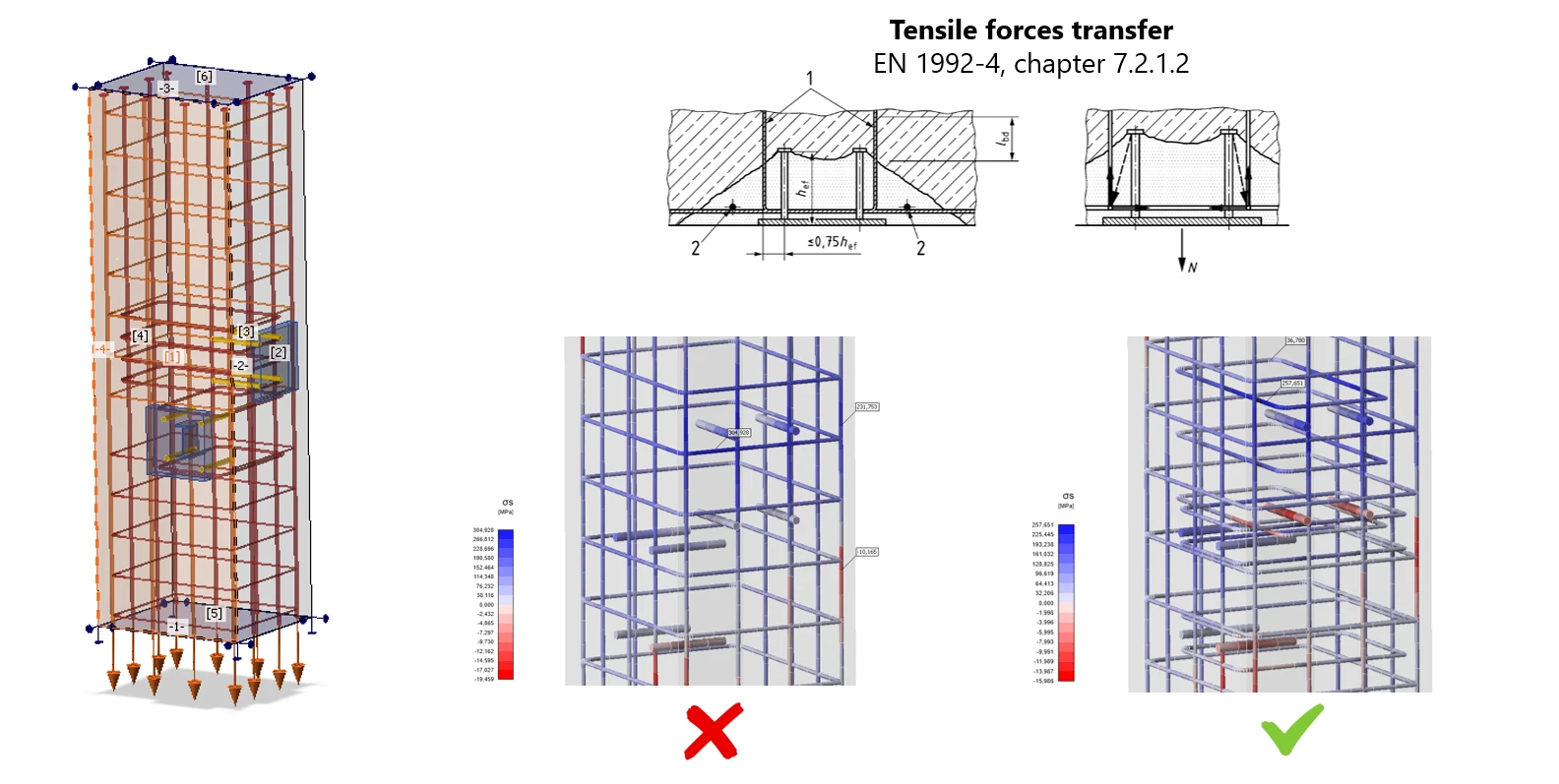

Die bemessene Bewehrung sollte den normbasierten Konstruktionsregeln folgen (z. B. Zusatzbewehrung für die Übertragung von Zug- und Querkräften gemäß EN 1992-4). Detail 3D stellt einen korrekten Kraftfluss sicher: Druckzonen im Beton und Zug in der Bewehrung. Eine korrekte Bewehrung ist unerlässlich, da Beton keine Zugkräfte überträgt. Konstruktionsregeln sind nicht automatisiert – Anwender müssen sie manuell anwenden, und es liegt in der Verantwortung des Tragwerksplaners, den Betonblock auf die richtige Weise zu bewehren.
4. Wie modelliere ich die Querkraftübertragung korrekt?

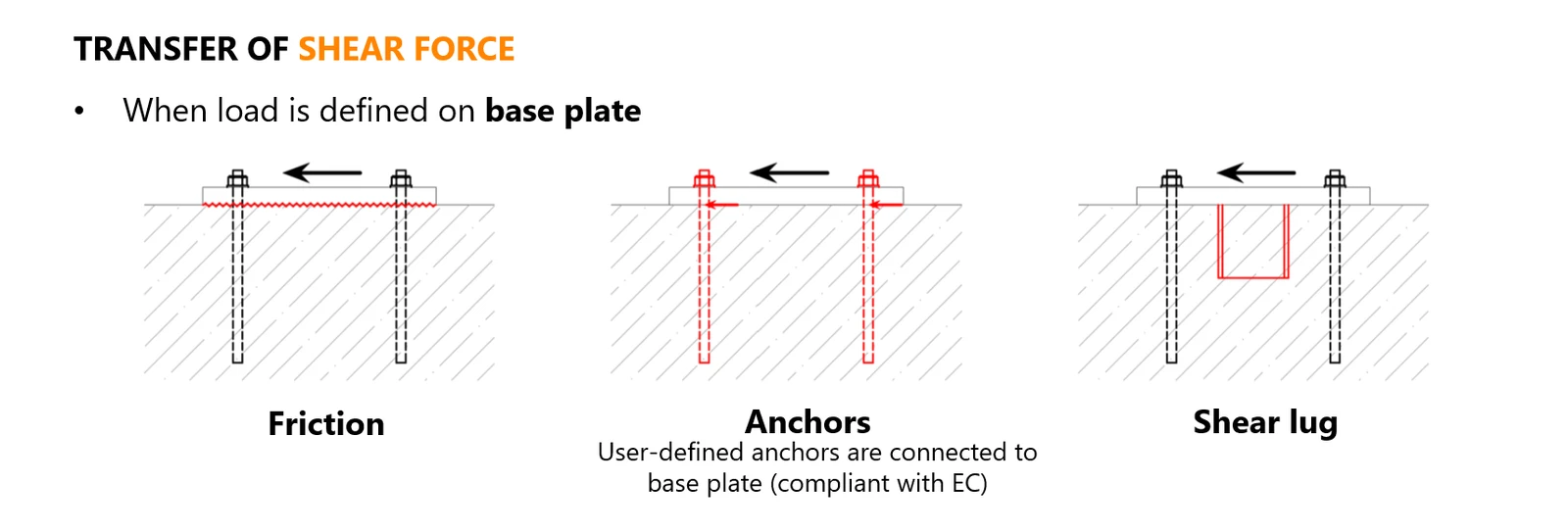

Die Querkraft in Fußplatten kann über Reibung, Anker oder Schubknaggen übertragen werden, jedoch kann jeweils nur eine Methode verwendet werden. Bei Reibung ist auf die korrekte Reihenfolge der Lastfälle zu achten: zuerst Druck (ständig), dann Querkraft (veränderlich) aufbringen. Bei falscher Vorgehensweise kann die Fußplatte „wegfliegen“.
Bei korrekter Lastreihenfolge und einem Reibungskoeffizienten von 0,25 kann eine Querkraft von 25 % der Druckkraft übertragen werden. Bei Schubknaggen wird die gesamte Querkraft über diese übertragen, sie werden jedoch in IDEA StatiCa Detail nicht geprüft. Prüfen Sie die Schubknaggen zunächst in IDEA StatiCa Connection und importieren Sie diese anschließend in Detail. Die Lastübertragung in Betonblöcken folgt je nach Lastrichtung typischen Spannungspfaden (Flansche/Steg). Bei Ankern kann der Anwender festlegen, welche Anker für die Querkraftübertragung wirksam sind. Diese werden jedoch ebenfalls nicht auf Querkraft in Detail geprüft – überprüfen Sie deren Tragfähigkeit daher zunächst in Connection, bevor Sie die Simulation in Detail durchführen.
5. Was ist beim Export von Connection nach Detail zu beachten?
Die Lasten können direkt auf die Anker (Zug, Druck, Querkraft) oder auf die Fußplatte (alle sechs Schnittgrößen) aufgebracht werden. Anker und Fußplatten werden als separate Elemente modelliert, sodass die Kraftübertragung zwischen ihnen manuell über Randbedingungen aktiviert werden muss.

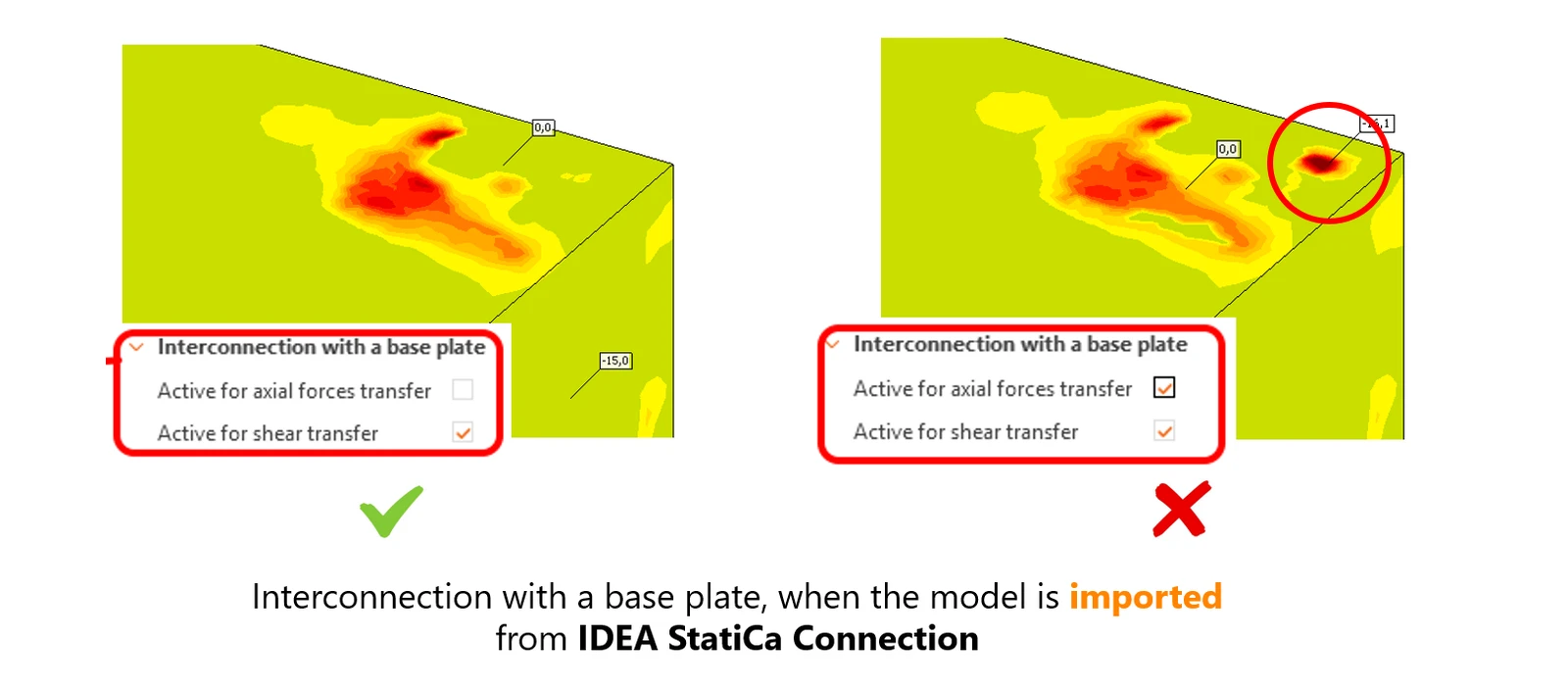

- Beim Export des Verankerungsmodells aus IDEA StatiCa Connection (siehe z. B. BIM-Link Connection zu 3D Detail – exzentrisch belastete Verankerung) ist die Übertragung der Axialkraft zwischen Ankern und Fußplatte deaktiviert, um ein unerwünschtes zusätzliches Abheben der Fußplatte zu vermeiden.
- Wird alternativ von Grund auf modelliert und die Last direkt auf die Fußplatte aufgebracht, muss der Anwender die Axial- und Querkraftübertragung zwischen Fußplatte und Ankern aktivieren.
6. Welche Steifigkeit sollte für die Fußplatte eingestellt werden?

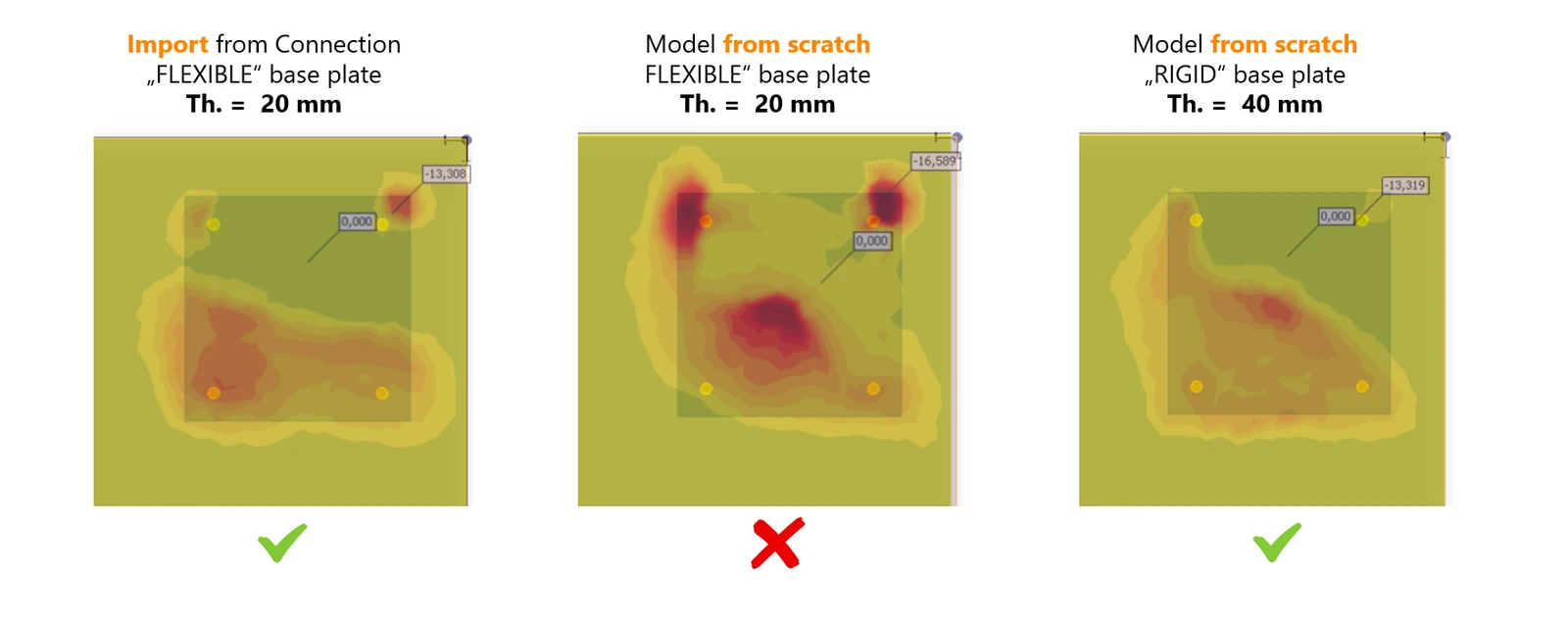

Auch die Einstellung der korrekten Steifigkeit der Fußplatte ist wichtig. In der folgenden Abbildung werden drei Modelle verglichen:
- eine flexible, aus Connection exportierte Fußplatte,
- eine flexible, direkt in Detail 3D modellierte Fußplatte mit einer an einem einzelnen Punkt aufgebrachten Last,
- und eine starre Fußplatte mit erhöhter Dicke, mit einer an einem einzelnen Punkt aufgebrachten Last.
Die Ergebnisse zeigten, dass flexible, direkt in Detail 3D modellierte Platten ungenaue Spannungsverteilungen und künstliche Abhebeeffekte erzeugen. Die starre Platte beseitigt diese Probleme und liefert Ergebnisse, die mit dem Connection-Export übereinstimmen. Die Ankerkräfte waren im ersten und dritten Modell ähnlich, während das zweite Modell (flexible Platte in Detail 3D) die Ankerkräfte um über 30 % überschätzte, was diesen Ansatz als fehlerhaft ausweist. Wenn also nicht aus Connection exportiert wird und die Last an einem einzelnen Punkt aufgebracht wird, wird empfohlen, die starre Fußplatte zu verwenden, um die Interaktion zwischen Fußplatte und Beton so realitätsnah wie möglich abzubilden.
7. Was ist mit der Kontaktspannung?
In Connection ist es möglich, einen Kontakt zwischen zwei Stahlplatten festzulegen und die Kontaktspannung anzuzeigen. Es handelt sich jedoch um eine bekannte Einschränkung (siehe hier), dass die Kontaktspannung zwischen Stahlplatten beim Export von Connection nach Detail vernachlässigt wird.
Dies hat zwei Konsequenzen für das Detail-Modell:
- Ein Teil der Last fehlt vollständig.
- Die importierten Lasten befinden sich nicht im Gleichgewicht, und das Modell kann aufgrund erheblicher Verformungen der Fußplatte und Divergenz der Berechnung nicht berechnet werden.
Wie lässt sich diese Einschränkung beheben? Es gibt zwei Möglichkeiten:
- Ändern Sie Ihr Modell in der Connection-Anwendung so, dass kein Kontakt zwischen den Platten besteht, der Kontaktspannungen erzeugt. Die Operationen Stirnplatte, Lasche und Versteifungsplatte (Eingabetyp Doubler) erzeugen automatisch im Hintergrund einen Kontakt!
- Löschen Sie die aus dem Connection-Modell exportierten Lasteffekte; wählen Sie die Fußplatte aus und ändern Sie den Lasttyp auf Stütze; fügen Sie einen neuen Lastfall und einen Lastimpuls hinzu, und geben Sie die Schnittgrößen wie im Connection-Modell ein.
8. Warum überschreitet die Verbundspannung so schnell 99,9 %?

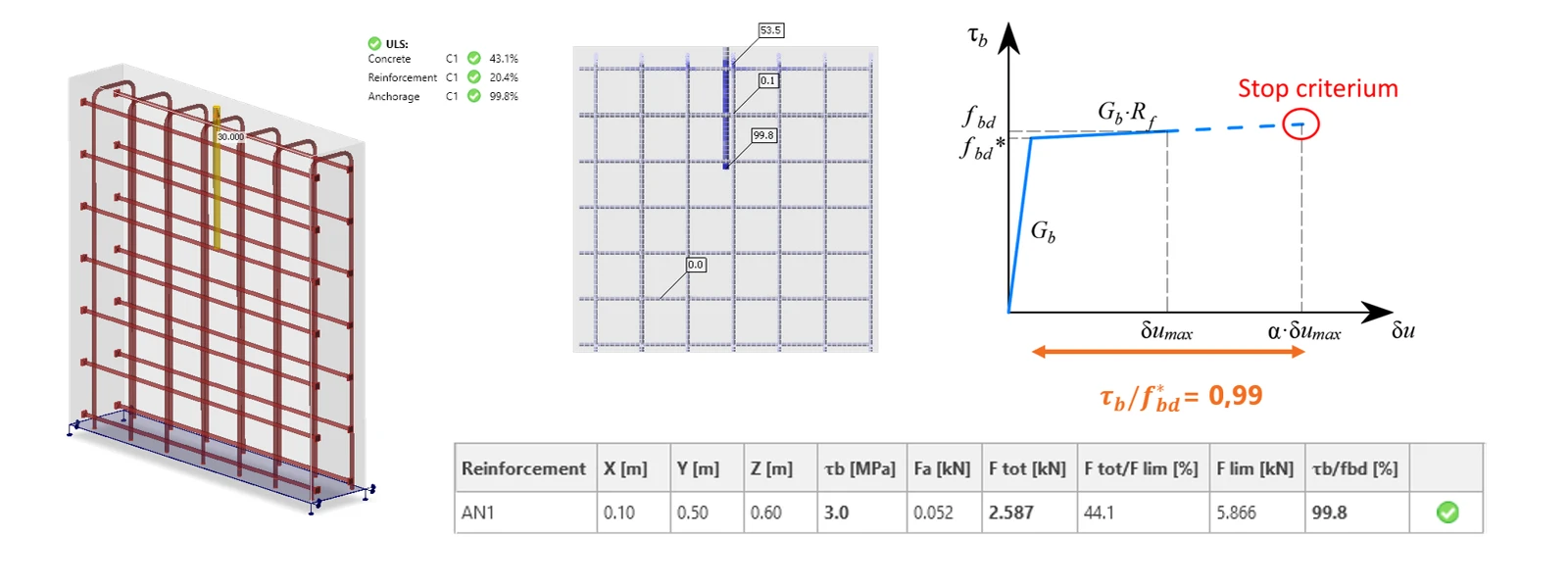

In den meisten Modellen überschreitet die Verbundspannung in der Verankerung bereits bei sehr geringen Zuglastniveaus eine Ausnutzung von 99,9 %. Der Grund dafür liegt im Verbundspannung-Schlupf-Diagramm zwischen Anker/Bewehrung und Beton, wie in der Abbildung unten dargestellt. Der Verbund erreicht seine Grenzspannung sehr schnell, und jede weitere Belastung führt zu einer plastischen Verformung des Verbunds. Um die Grenzverbundspannung für Verbundanker zu bestimmen, siehe den Artikel Verbundfestigkeit für Anker in Detail 3D.
9. Wie sollte ich die Netzeinstellungen handhaben?

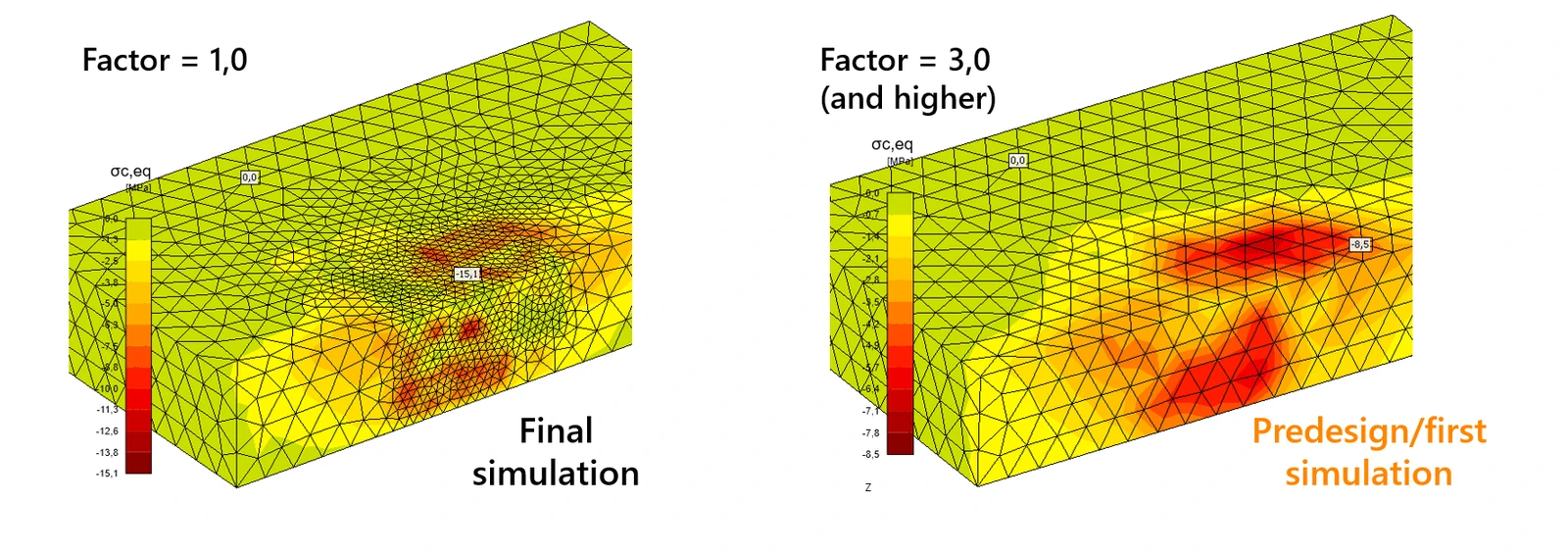

Die Netzqualität ist für 3D-Simulationen entscheidend, insbesondere bei nichtlinearen Problemen, da sie sich direkt auf die Berechnungszeit auswirkt. Der Netz-Multiplikator reicht von 0,5 bis 5, wobei 1 der Standardwert ist. Die Verwendung eines Faktors von 5 beschleunigt Simulationen und hilft, Fehler zu identifizieren, die Ergebnisse können jedoch ungenau sein (Fehler von über 30 %). Nach der Überprüfung des Modells wird für genaue Spannungs- und Dehnungswerte ein Faktor von 1 oder niedriger empfohlen, was die Berechnungszeit erhöht. Ein grobes Netz (höherer Faktor) wird für die Vorbemessung verwendet, während ein feineres Netz (niedrigerer Faktor) in der abschließenden Simulation genauere Ergebnisse liefert, insbesondere im Bereich der Anker.
10. Ist es möglich, mehrere Verankerungen zu importieren?

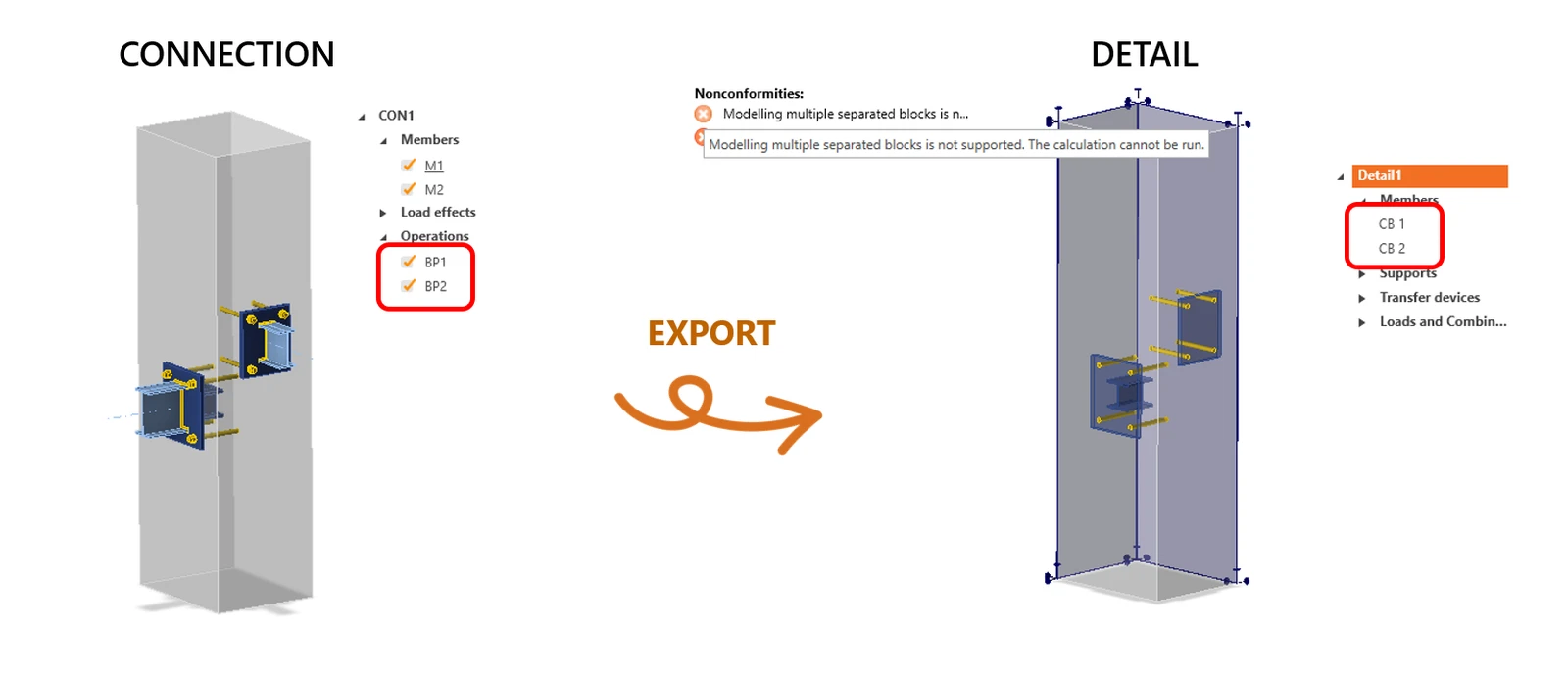

Ja, das ist möglich. Und was passiert nach dem Export der mehreren Verankerungen von Connection nach Detail? Je nach Anzahl der Fußplatten in Connection werden zwei oder mehr Betonblöcke nach Detail importiert, wobei jede Fußplatte ihre eigenen Betonblöcke hat. Die bekannte Einschränkung (siehe Bekannte Einschränkung für Detail 3D) besteht darin, dass mehrere Volumenblöcke in Detail nicht unterstützt werden. Der Anwender muss daher alle Blöcke bis auf einen löschen und alle anderen Fußplatten mit diesem Block verknüpfen. Anschließend wird die korrekte Verteilung der Anker- und Schweißnahtkräfte erreicht.
Fazit
Das 3D-CSFM in IDEA StatiCa Detail ist ein leistungsstarkes Werkzeug zur Modellierung des nichtlinearen Verhaltens von Beton und Bewehrung und gewährleistet die Einhaltung von Eurocode und ACI. Es bewältigt effektiv Verbundinteraktionen, Zug- und Druckzonen sowie Bewehrungsanordnungen und bietet robuste Lösungen für Verankerung und Kraftübertragung. Die Kriterien stellen sicher, dass die Berechnung stoppt, sobald kritische Dehnungsgrenzwerte erreicht werden, und eine korrekte Bewehrungsführung ist für realistische Ergebnisse unerlässlich. Die Netzqualität ist für genaue Simulationen entscheidend, wobei feinere Netze eine höhere Präzision auf Kosten längerer Berechnungszeiten bieten. Zusatzbewehrung, Querkraftübertragung und korrekte Exporteinstellungen sind ebenfalls Schlüsselfaktoren für präzise, normkonforme Bemessungen.
Weitere detaillierte Informationen finden Sie im Webinar 10 Most Frequently Asked Questions for 3D Anchoring.
