Detail 软件中辅助结果的一般说明

让我们逐一了解结果的三个选项。

变形

辅助结果中的变形采用非线性计算（允许塑性应变），适用于承载能力极限状态组合及各单独荷载工况，与挠度结果不同，挠度结果针对特征组合进行线性计算。辅助变形结果中不考虑徐变系数。

可以显示 Ux 或 Uz 方向的变形。

配筋率

可选择有效配筋率或几何配筋面积。

•  ρ_eff - 有效配筋率 - 钢筋截面面积与受拉有效混凝土面积之比
• ρ_geom - 几何配筋面积 - 钢筋截面面积与给定区域内相邻比例混凝土面积之比。

混凝土张量值

显示混凝土张量值有以下几种选项：

• 混凝土主应力 σ₁ 和 σ₂。注意，主应力 σ₂ 与强度结果中显示的应力相同。
• 混凝土主应变 ε₁ 和 ε₂。注意，主应变 ε₂ 与强度结果中显示的应变相同。

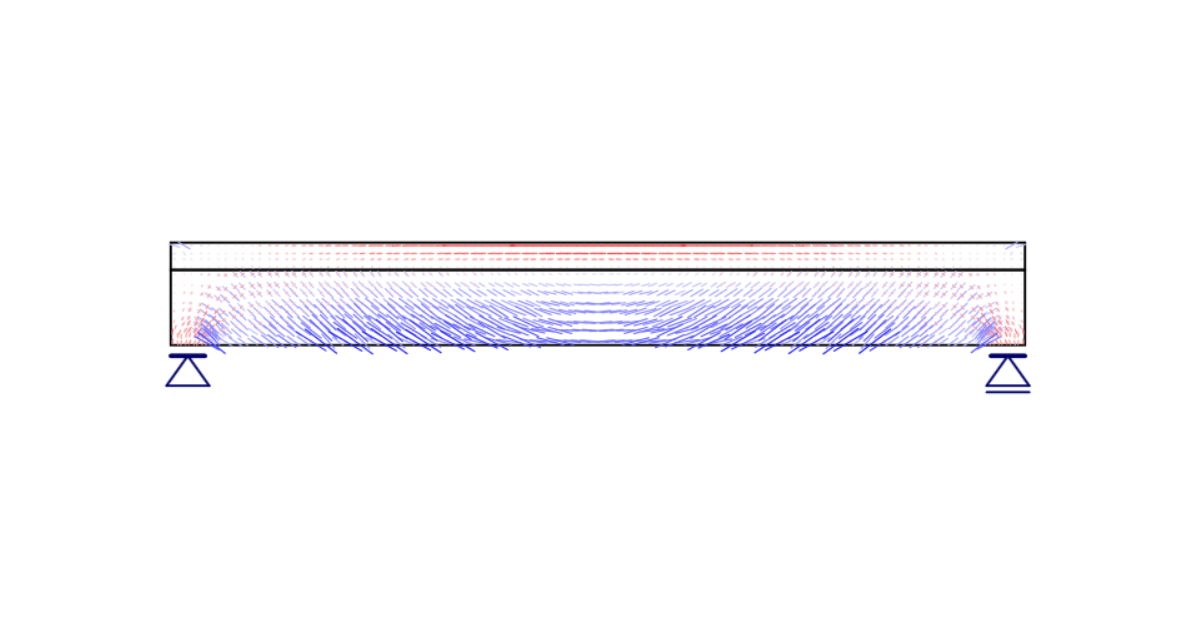

• 此外，已实现显示主应变方向的功能。该功能的优点在于方向包含压力和拉力。

这些值针对承载能力极限状态组合及各单独荷载工况进行非线性计算。
