根据ACI规范的锚固钢筋

本文也提供以下语言版本
ENCZDEESFRITPTNLHUROKRPLTHTRVIZH
AI从英语翻译

IDEA StatiCa 是一款用于解决复杂三维问题的工具,已完全通过混凝土锚固验证。该解决方案允许您在不过度简化的情况下进行设计,并提供基于承载能力极限状态(ULS)的校核。

IDEA StatiCa Connection 用于锚固验证,与 Detail 共同为所有处理钢-混凝土节点的工程师提供全面的解决方案。在 Connection 中,您可以评估素混凝土块中的锚栓,而在 Detail 中,则可以评估附加钢筋的影响。

该工作流程已被使用欧洲规范的用户在实际工程中验证,自 24.1 版本起即可解决三维问题。请参阅发布说明:Detail 正式版发布。

IDEA StatiCa Detail

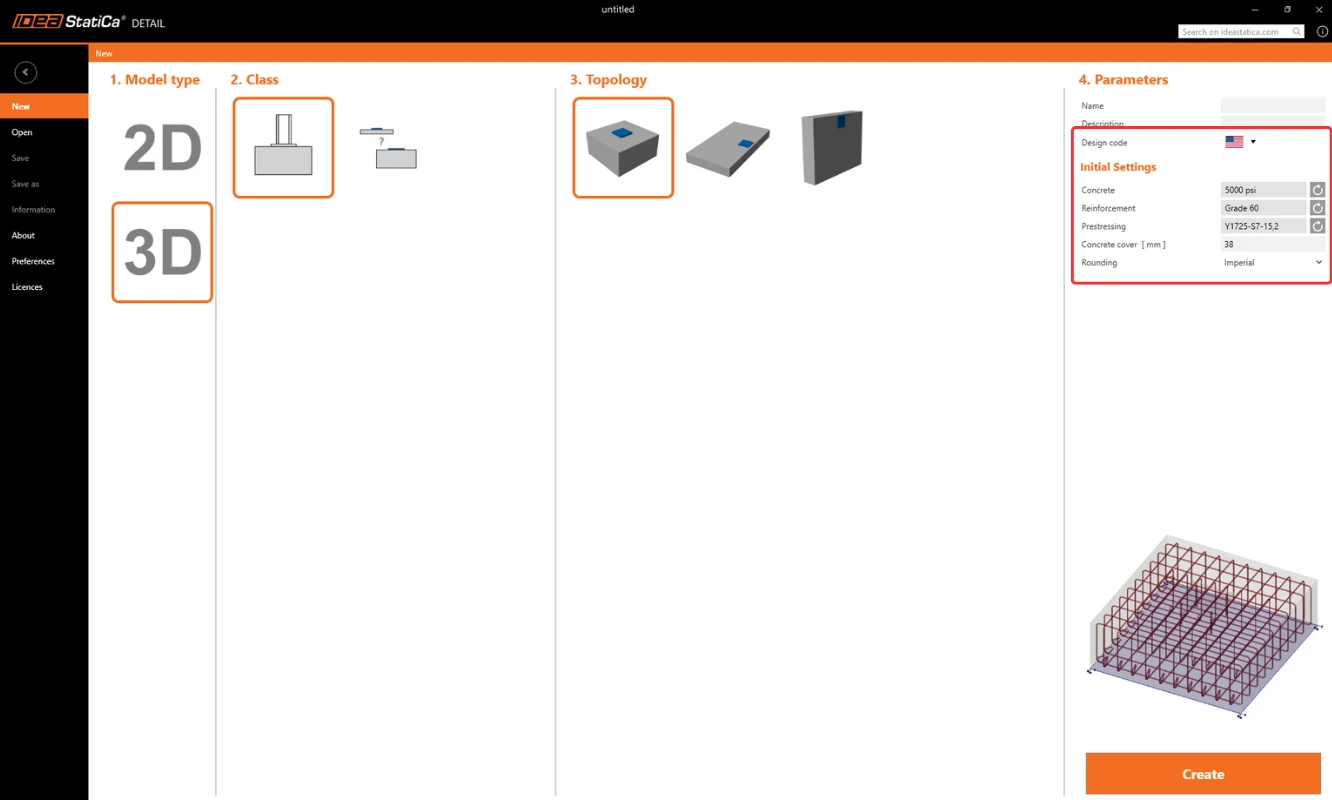

IDEA StatiCa Detail 现已与 ACI 标准完全集成,现包含 Detail 中的三维功能。该环境同时支持英制和公制单位,评估完全符合 ACI 标准。

模型可以从头创建,也可以直接在软件中使用预定义模板创建。

对于基于 ACI 素混凝土公式的不合规锚固评估,模型可从 IDEA StatiCa Connection 导出。导出内容包括荷载、锚栓参数和基本尺寸,仅需添加钢筋即可。有关导入的更多信息,请参阅文章:从 Connection 导入锚固至 Detail。

结果按照 ACI 标准呈现,包含正确的术语、强度折减系数和相关设计规定。更多详细说明请参阅 ACI 专章的理论背景。

Detail 三维功能的已知限制

由于 Detail 只是一个工具,不能替代工程判断,因此有必要安全地了解其功能、优势和限制。请阅读以下必须考虑的限制:

  • 该解决方案仅适用于钢筋混凝土。
  • 仅针对锚固进行了验证。
  • 软件提供 承载能力极限状态校核。
  • Detail 中仅支持单个混凝土块。
  • 在 Detail 中,锚栓仅校核抗拉强度。剪力和相互作用校核必须使用 Connection 进行。
  • 仅可将通过底板锚固且仅为直接接触的模型从 Connection 导入至 Detail。
  • 导入荷载与用户输入荷载不能在同一模型中组合使用。

有关限制的完整列表及进一步说明,请参阅文章: Detail 三维功能的已知限制
