Zona de răspândire a sudurii

Steel

Connection

Welds

v25.0

Acest articol este disponibil și în:

Tradus de AI din engleză

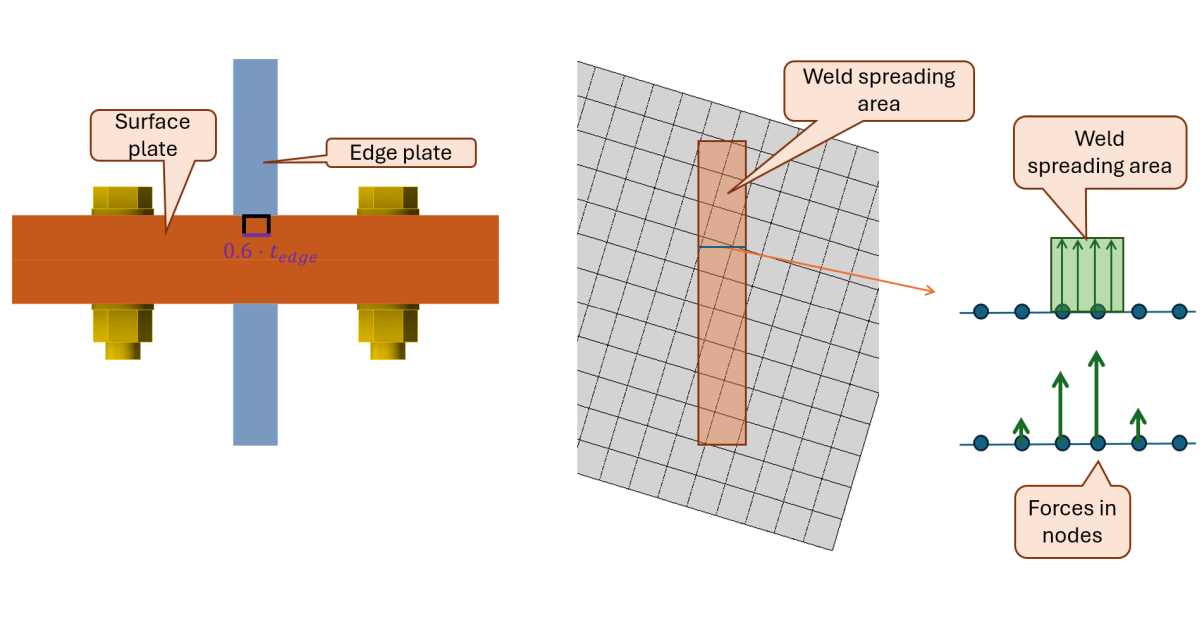

IDEA StatiCa utilizează elemente finite de tip placă, unde nodurile plăcilor conectate nu sunt legate direct nod-la-nod. În schimb, forțele se transferă prin suduri de la marginea unei plăci la suprafața alteia, distribuite pe o zonă de răspândire a sudurii. Aceasta asigură o distribuție realistă a încărcărilor în îmbinare.

Zona de răspândire a sudurii a fost ușor modificată în versiunea 25.0. În articolul următor, este explicat clar cum funcționează distribuția forțelor de la o placă la alta prin suduri în prezent.

Zona de răspândire a sudurii diferă semnificativ între sudurile cap la cap și sudurile de colț. Zona de răspândire de la marginea plăcii la suprafața altei plăci este definită conform figurii următoare:

Forța provenită de la placa de margine este apoi distribuită în nodurile plăcii de suprafață în funcție de proximitatea nodului față de zona de răspândire a sudurii.

Ce implică modificarea din versiunea 25.0?

Zona de răspândire a fost redusă pentru sudurile cap la cap
Zona de răspândire a sudurilor de colț reflectă acum mai precis dimensiunea sudurii de colț
Grosimea plăcii de suprafață nu mai este relevantă pentru zona de răspândire a sudurii

De ce au fost efectuate modificările?

Recent, am derulat un proiect comun cu Universitatea din Coimbra și ISISE. Obiectivul proiectului a fost crearea unei serii de modele numerice în Abaqus (pachet software general de elemente finite cu elemente finite solide) și compararea rezultatelor cu IDEA StatiCa Connection (elemente finite de tip placă). Accentul este pus pe îmbinările moment grindă-stâlp sudate. Comparația arată că:
- Rezultatele pentru stâlpi laminați fără o forță de compresiune semnificativă în stâlp sunt în bună concordanță
- Rezultatele pentru stâlpii sudați cap la cap sunt ușor neconservative (cu 5,8%). Acesta este motivul pentru care această modificare – reducerea zonei de răspândire a sudurii pentru sudurile cap la cap – a fost efectuată.

Geometrii avute în vedere în proiectul cu Universitatea din Coimbra – (a) grindă sudată cap la cap la stâlp laminat, (b) grindă sudată cu sudură de colț la stâlp laminat, (c) grindă sudată cap la cap la stâlp compus sudat cap la cap, (d) grindă sudată cap la cap la stâlp compus sudat cu sudură de colț

Departamentul de cercetare și dezvoltare lucrează continuu la verificarea și validarea software-ului și la actualizarea modelului numeric IDEA StatiCa. Prin urmare, mici modificări ale rezultatelor între versiuni sunt inevitabile.
