Uneori, există modificări în modelul FEA/BIM, cum ar fi dimensiuni diferite ale secțiunilor elementelor sau încărcări diferite. Acestea pot fi sincronizate între Checkbot și modelul FEA/BIM.
Există două alternative posibile:
- Sincronizarea elementului curent (dacă unul sau mai multe noduri sunt selectate)
- Sincronizarea întregului model structural importat

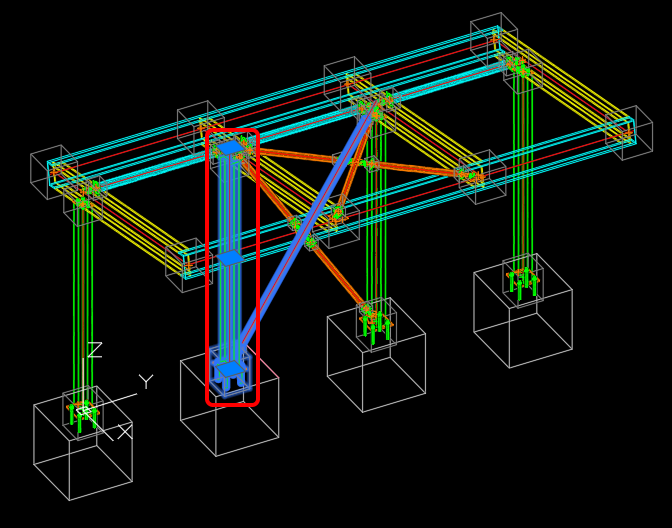

Pentru a testa această funcție, puteți modifica dimensiunea sau forma secțiunii unui element în aplicația BIM, sau puteți modifica un caz de încărcare sau o combinație etc.: modificați stâlpul selectat la o secțiune mai mică.
În Checkbot selectați îmbinările proiectate (pot fi mai multe) și din panoul elementului curent selectați Sync.

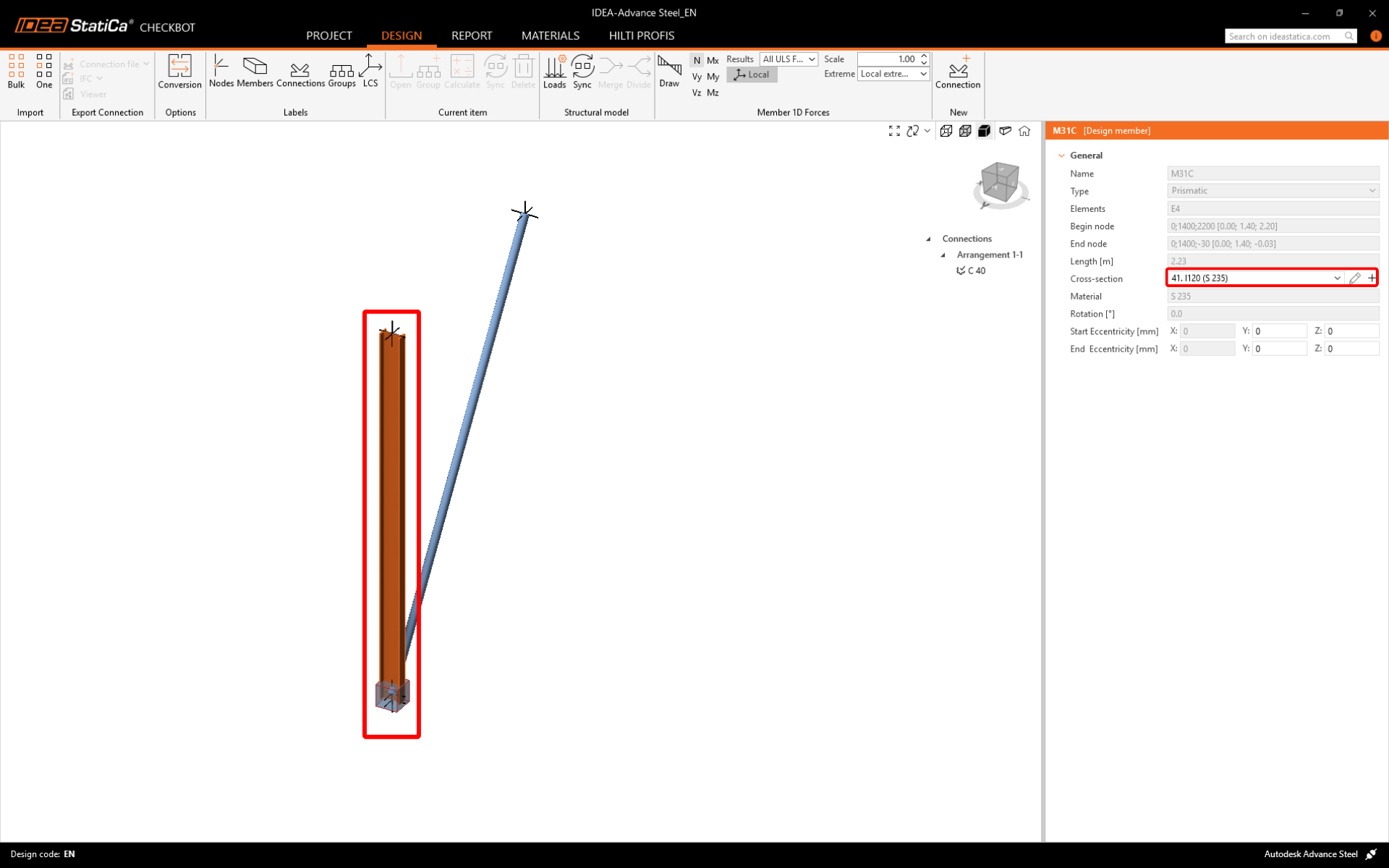

Proiectul Checkbot va fi actualizat, proiectarea îmbinărilor este păstrată, dar rezultatele vor fi invalidate. Puteți observa că stâlpul este acum actualizat - corespunzând modificării din modelul BIM.
Efectuați din nou verificarea conform codului pentru îmbinările evidențiate selectând Calculate din panoul elementului curent. Rețineți că modificările mai mari din model pot necesita pași suplimentari de validare pentru îmbinările afectate (ca mai sus).
Dacă îmbinările nu oferă rezultatele dorite, le puteți deschide din nou pentru a optimiza proiectarea (adică a le consolida dacă nu trec verificarea conform codului sau a le ușura dacă gradul de utilizare este prea scăzut).
