Salvarea secțiunilor transversale definite de utilizator în MPRL

Steel

v25.0

Cross-sections

Material settings

Connection

v25.1

Acest articol este disponibil și în:

Tradus de AI din engleză

Secțiunile transversale definite de utilizator pot fi salvate în biblioteca MPRL, unde sunt disponibile pentru utilizare în toate proiectele viitoare în IDEA StatiCa Connection sau IDEA StatiCa Checkbot (Steel).

Biblioteca de Materiale și Produse (MPRL) are capacitatea de a salva secțiuni transversale personalizate, la fel cum utilizatorii pot face cu materialele și ansamblurile de șuruburi. Din MPRL, secțiunea transversală este disponibilă pentru utilizare în alte proiecte ale utilizatorilor.

Secțiunile personalizate salvate sunt disponibile în IDEA StatiCa Connection și IDEA StatiCa Checkbot – ambele aplicații pot deschide biblioteca MPRL salvată.

În prezent, utilizatorul poate salva secțiuni transversale laminate, compuse, sudate, cu pereți subțiri, din lemn și generale. Pentru a salva secțiunile laminate pereche, tăieturile I (T), este necesară o soluție alternativă (vezi mai jos).

Definirea unei secțiuni transversale personalizate/parametrice

Aspectul bibliotecii de secțiuni transversale combină secțiunile transversale laminate și secțiunile standard și parametrice/personalizate.

Ca exemplu, este prezentată definirea unui Cornier Laminat.

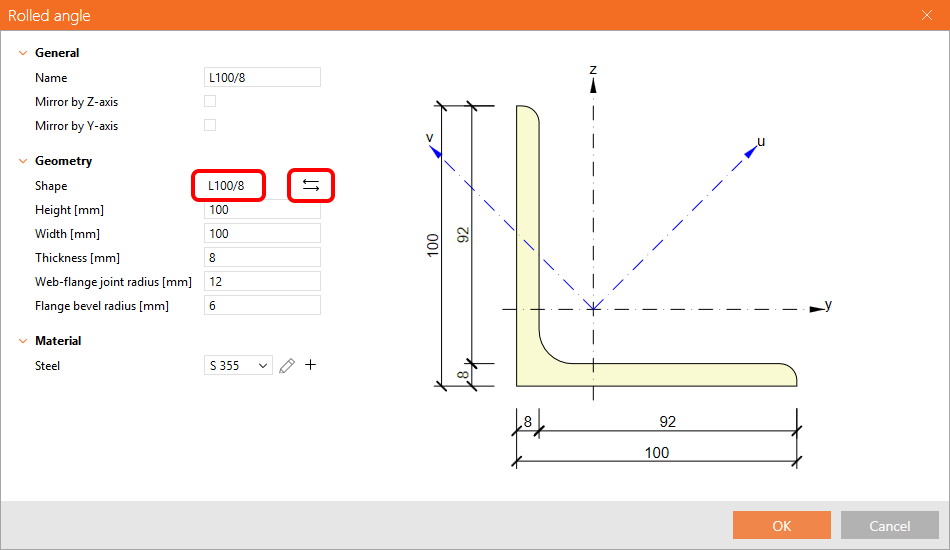

Mai întâi, se selectează secțiunea standard. Folosind butonul cu săgeată, secțiunea poate fi schimbată cu alta din biblioteca de corniere.

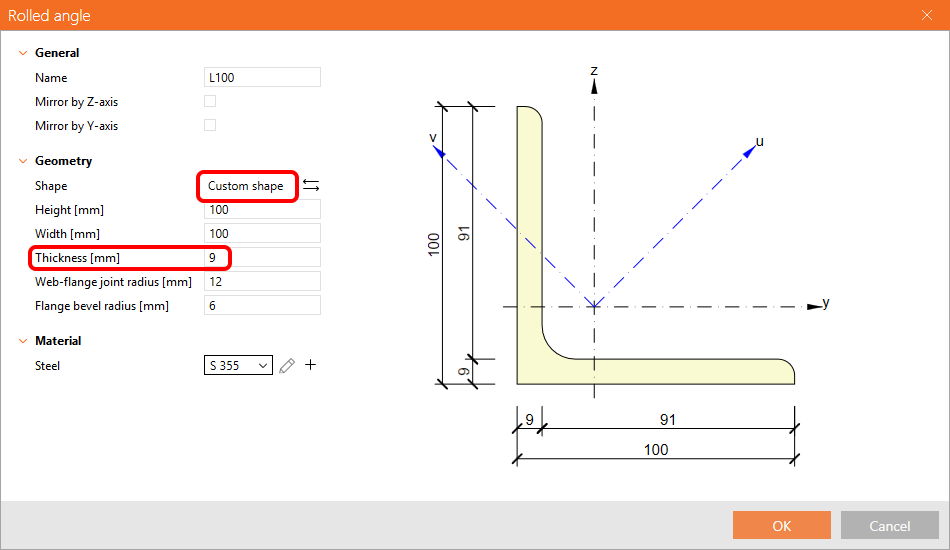

Când unii parametri sunt modificați (grosimea secțiunii standard etc.), secțiunea devine personalizată.

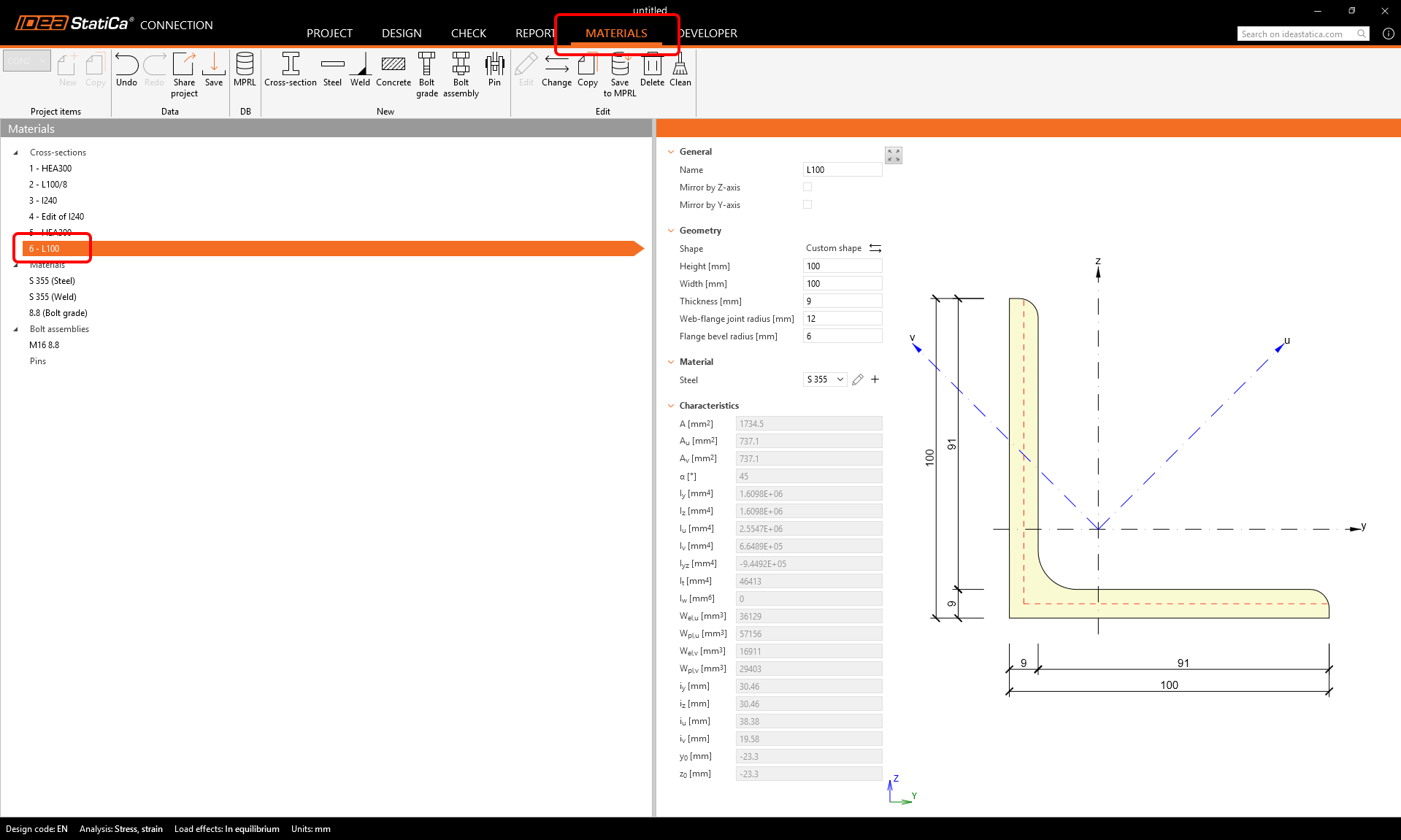

Secțiunea personalizată este afișată în fila Materiale.

Salvarea unei secțiuni din bibliotecă în MPRL

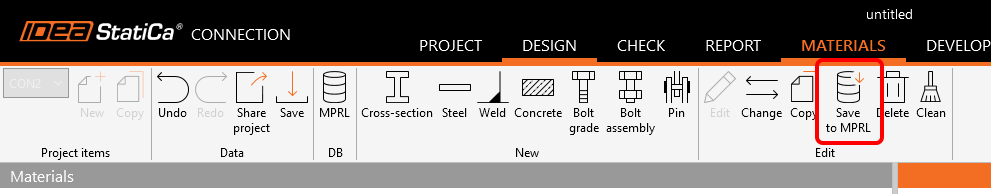

Secțiunea personalizată poate fi salvată în MPRL folosind butonul din bara de instrumente superioară.

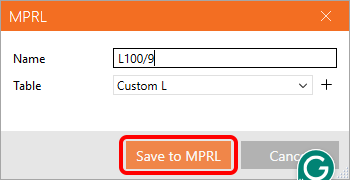

Numele secțiunii transversale poate fi ajustat și salvat într-un tabel selectat/creat în MPRL.

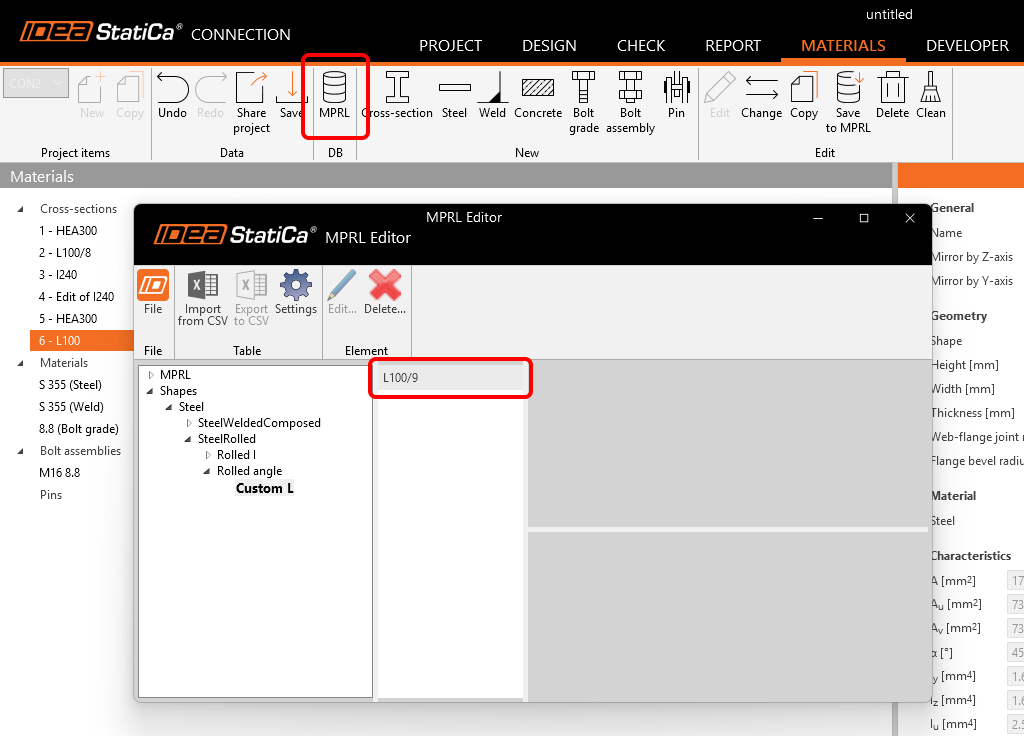

În MPRL, cornierele personalizate L (100/9) sunt salvate în locația selectată.

Salvarea unei secțiuni transversale generale în MPRL

Este posibilă și salvarea secțiunii transversale personalizate create în Editorul de secțiuni transversale în MPRL (începând cu versiunea 25.0.3).

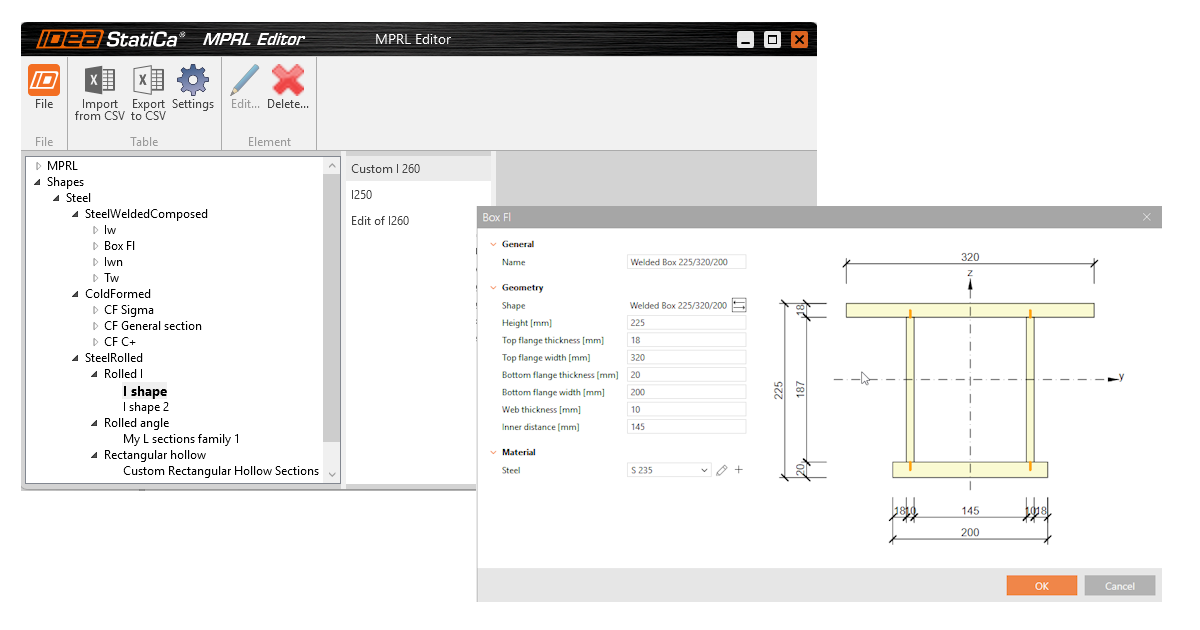

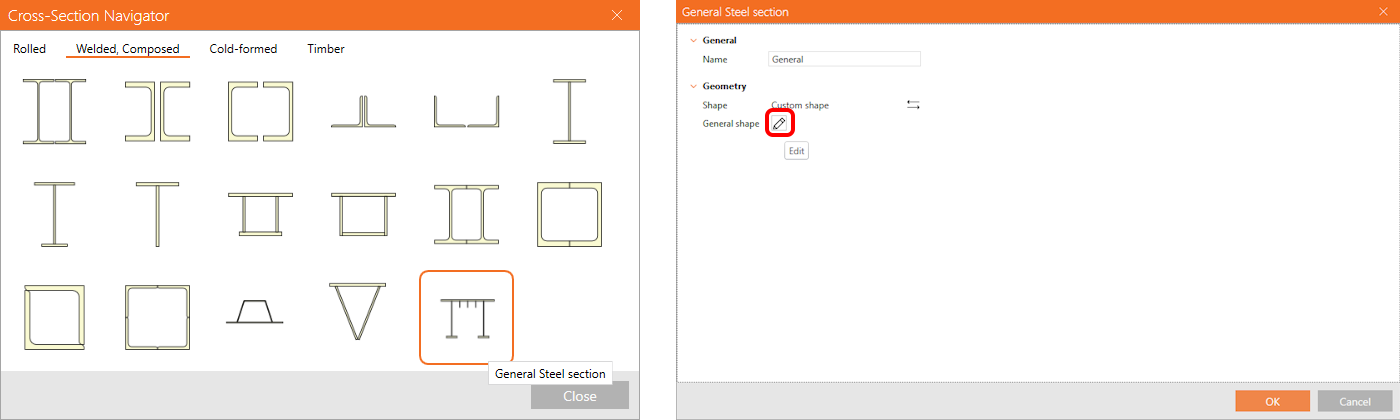

Secțiunea transversală generală poate fi definită în Editor, care poate fi deschis din biblioteca de secțiuni transversale.

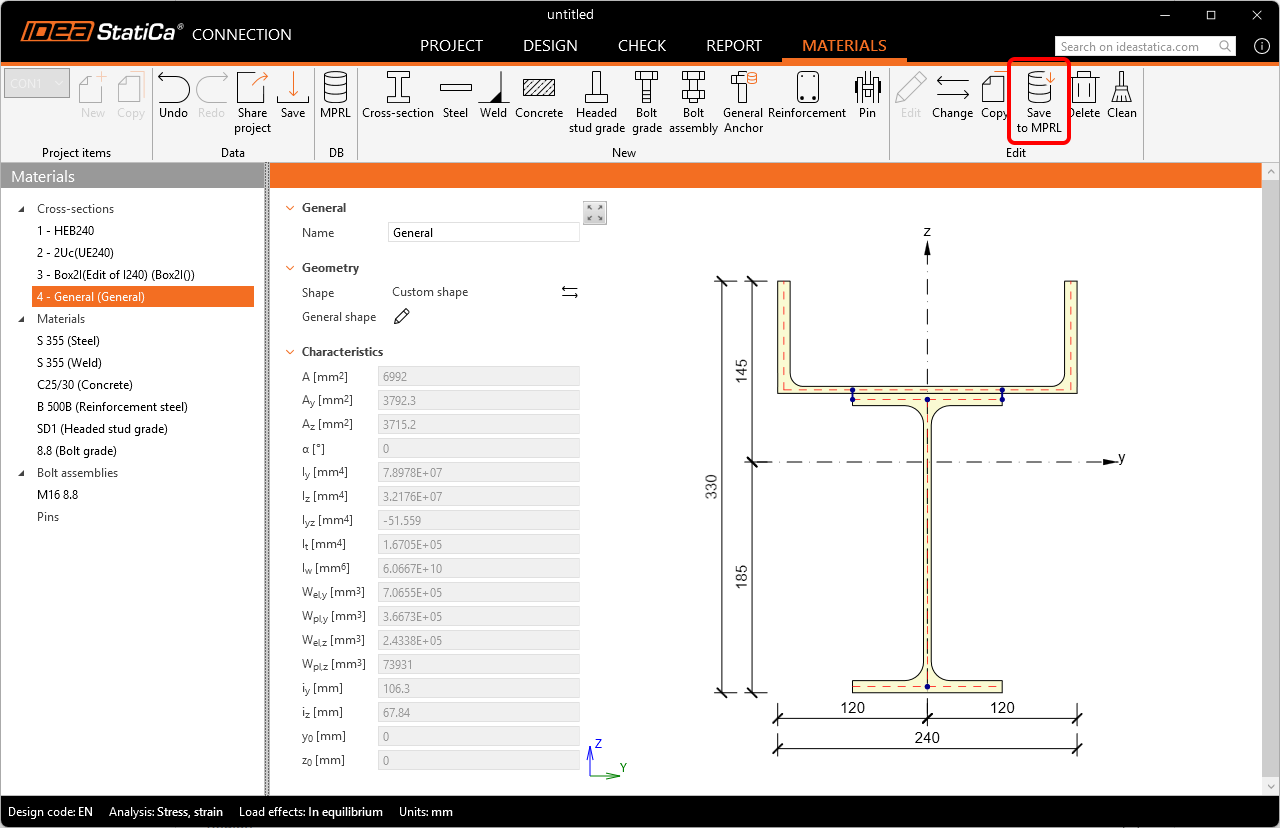

În Materiale, salvați secțiunea generală în MPRL.

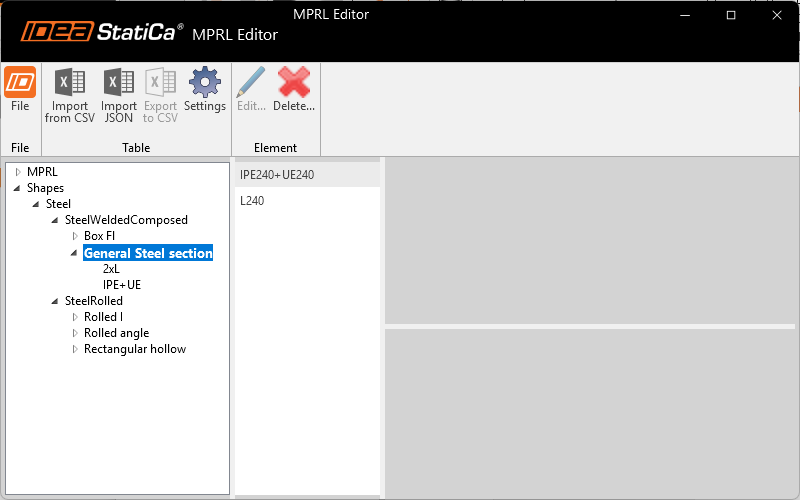

Aceste secțiuni sunt salvate împreună în locul dedicat din MPRL, sub secțiunile sudate.

Limitări

Salvarea secțiunilor compuse (pereche): 2I, 2Uc, 2Uo, 2Lt, 2Lu, Box 2i, Box 2U, Box 2L, Box 4L nu este disponibilă în prezent.
Soluția alternativă sugerată este să construiți acestea ca o secțiune transversală generală din oțel.
Salvarea secțiunilor din beton nu este disponibilă în prezent.

Încărcarea unei secțiuni din MPRL

Într-un proiect nou Connection sau Checkbot, puteți încărca secțiunile transversale personalizate salvate anterior din MPRL folosind biblioteca standard de secțiuni transversale.

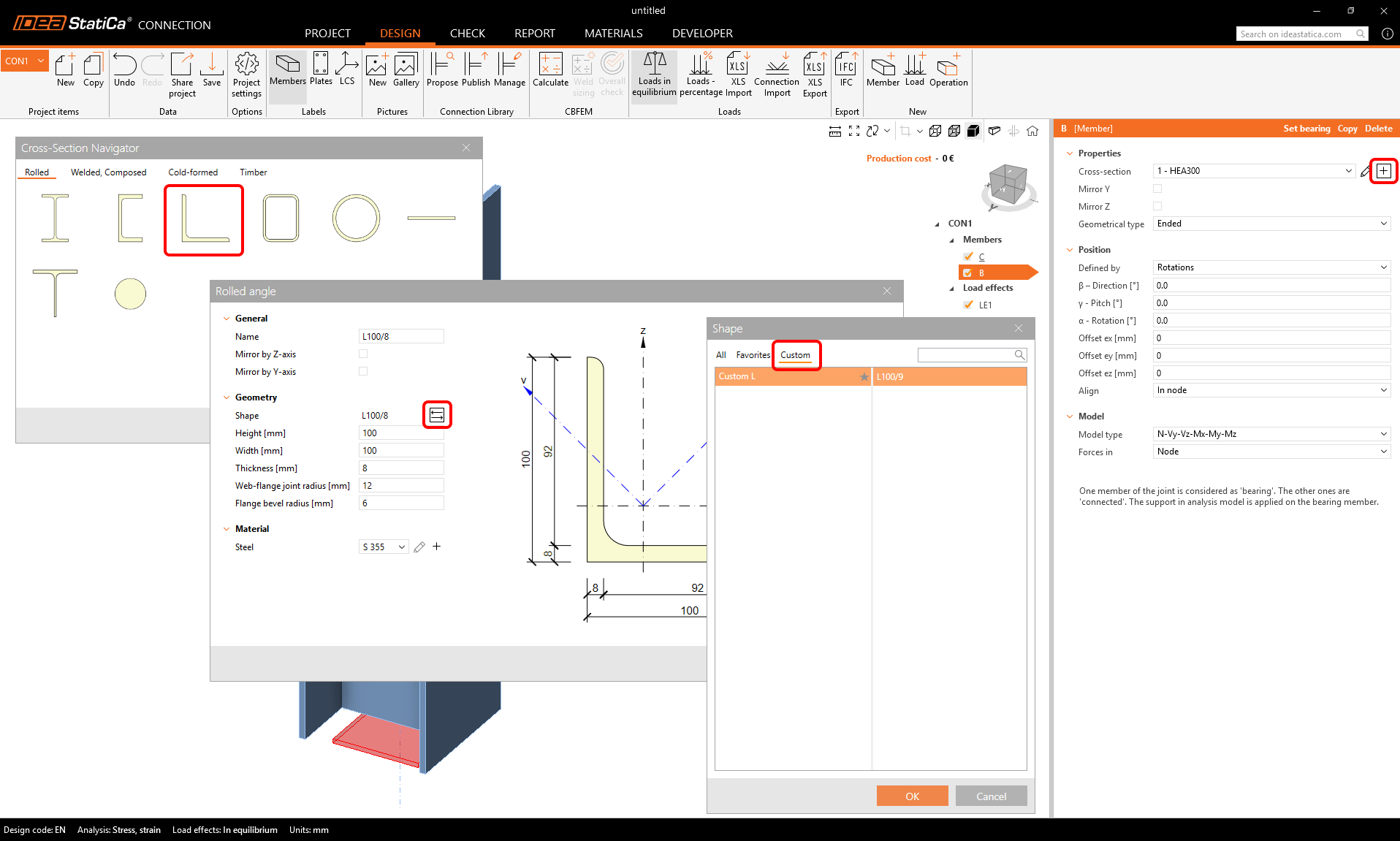

Selectorul de forme include o secțiune Personalizată, unde sunt disponibile doar formele personalizate stocate în MPRL sub anumite tipuri. Rețineți că tabelele personalizate sunt disponibile și în Toate și pot fi marcate ca Favorite.

Exportul și importul secțiunilor transversale din/în MPRL

Exportul/importul direct al secțiunilor transversale din/în MPRL nu este disponibil în prezent.

Pentru a partaja întreaga bibliotecă de forme personalizate, puteți partaja următorul fișier, care poate fi copiat pe alt computer (în aceeași locație).

%AppData%\IDEA_RS\user_mprl_v2.sqlite

Lansat în IDEA StatiCa versiunea 24.1.4, actualizat în versiunea 25.0.3.
