Proiectarea îmbinărilor

Acest articol este disponibil și în:
Tradus de AI din engleză

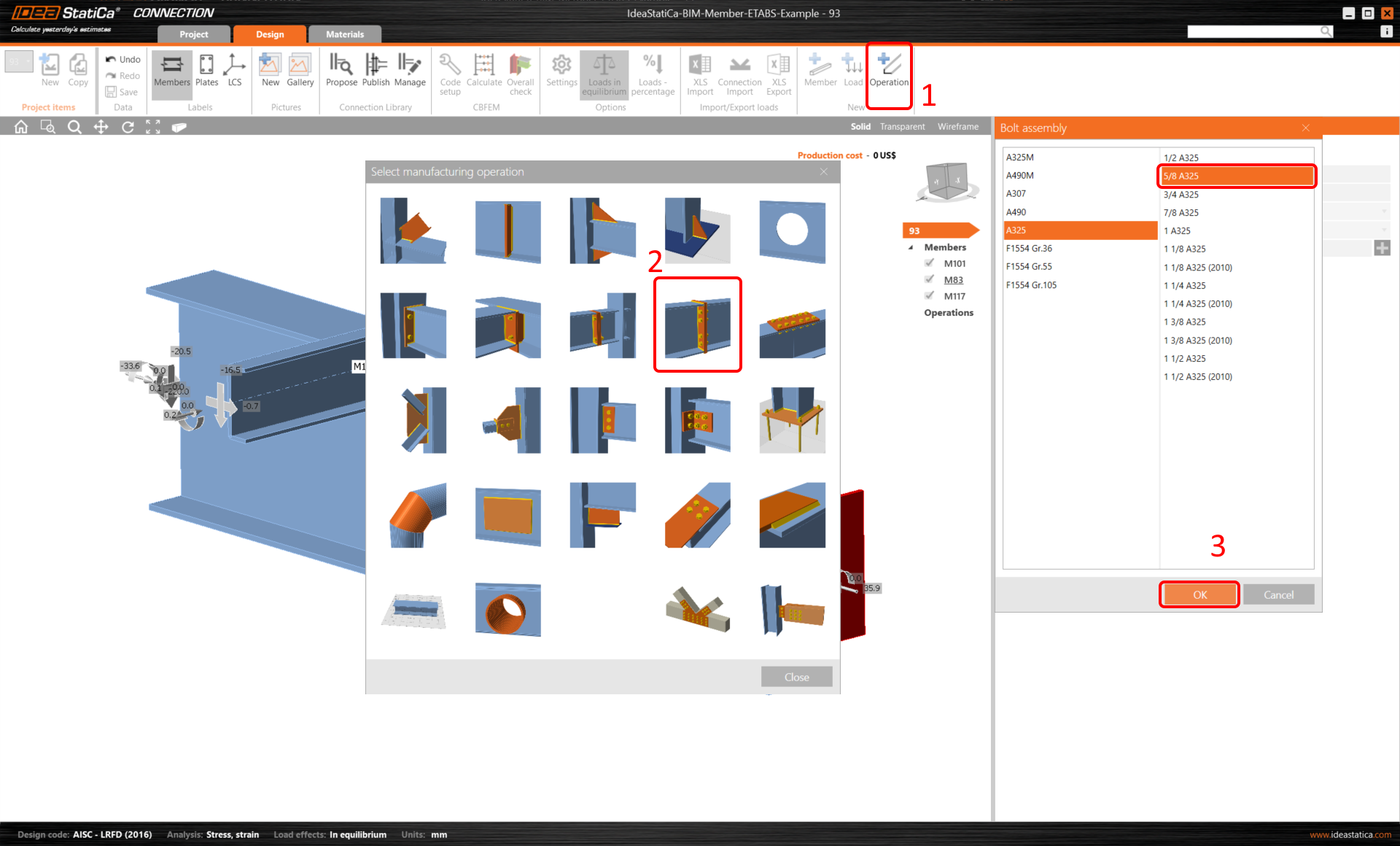

Faceți clic pe Operație și selectați Placă la placă. Alegeți șurubul A325 de dimensiunea 3/8.

inline image in article

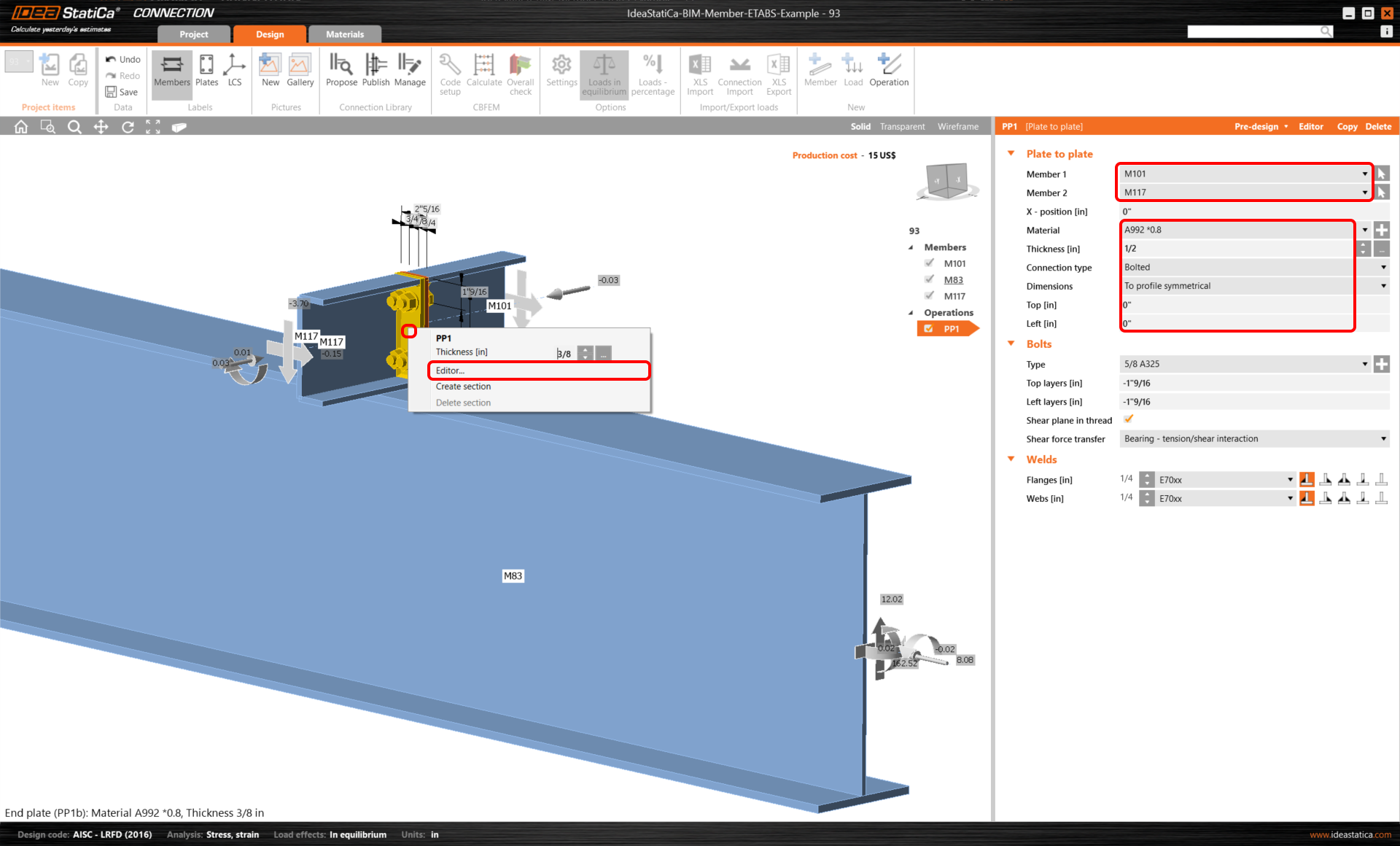

Modificați valorile conform imaginii următoare. Rețineți că, în conformitate cu AISC 360-16, se utilizează materialul la care modulul de elasticitate la întindere/compresiune și forfecare este redus cu un factor de 0,8.  După aceea, faceți clic pe Editor.

inline image in article

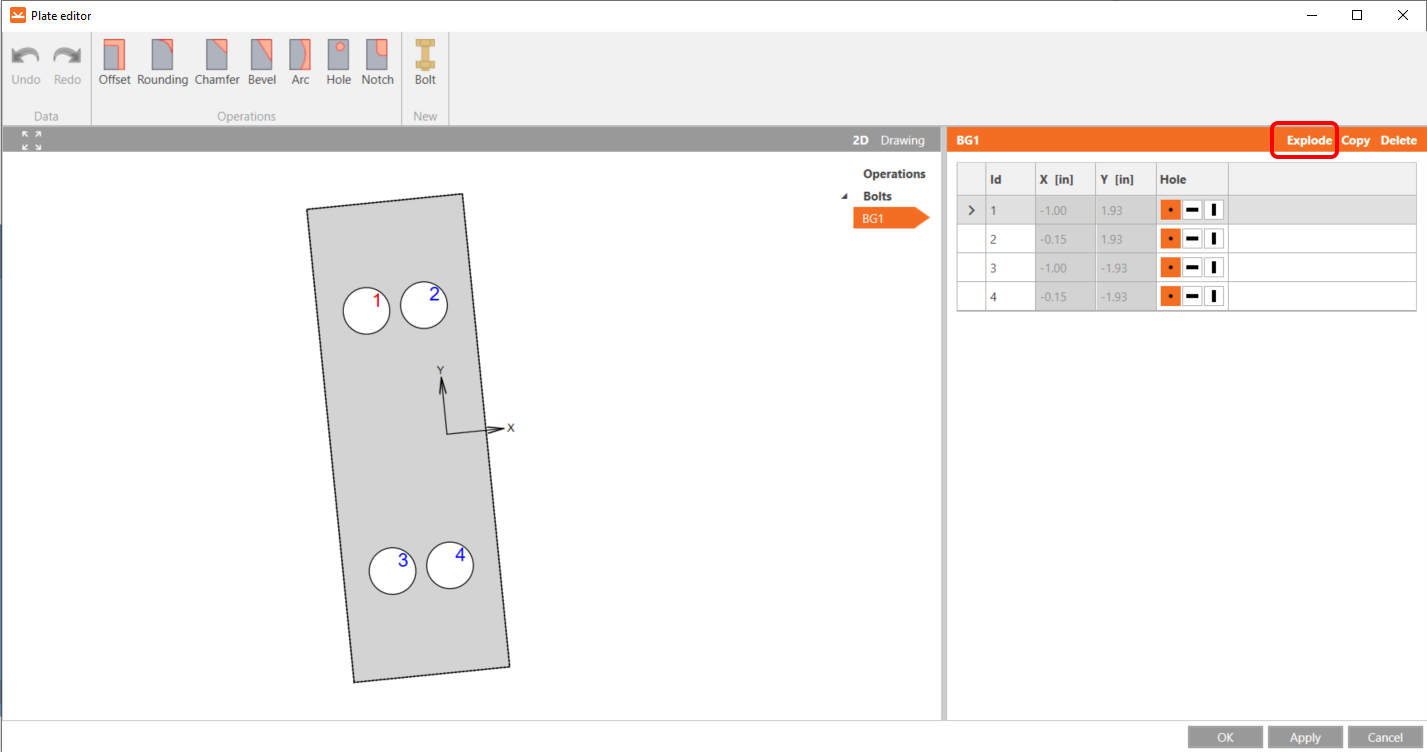

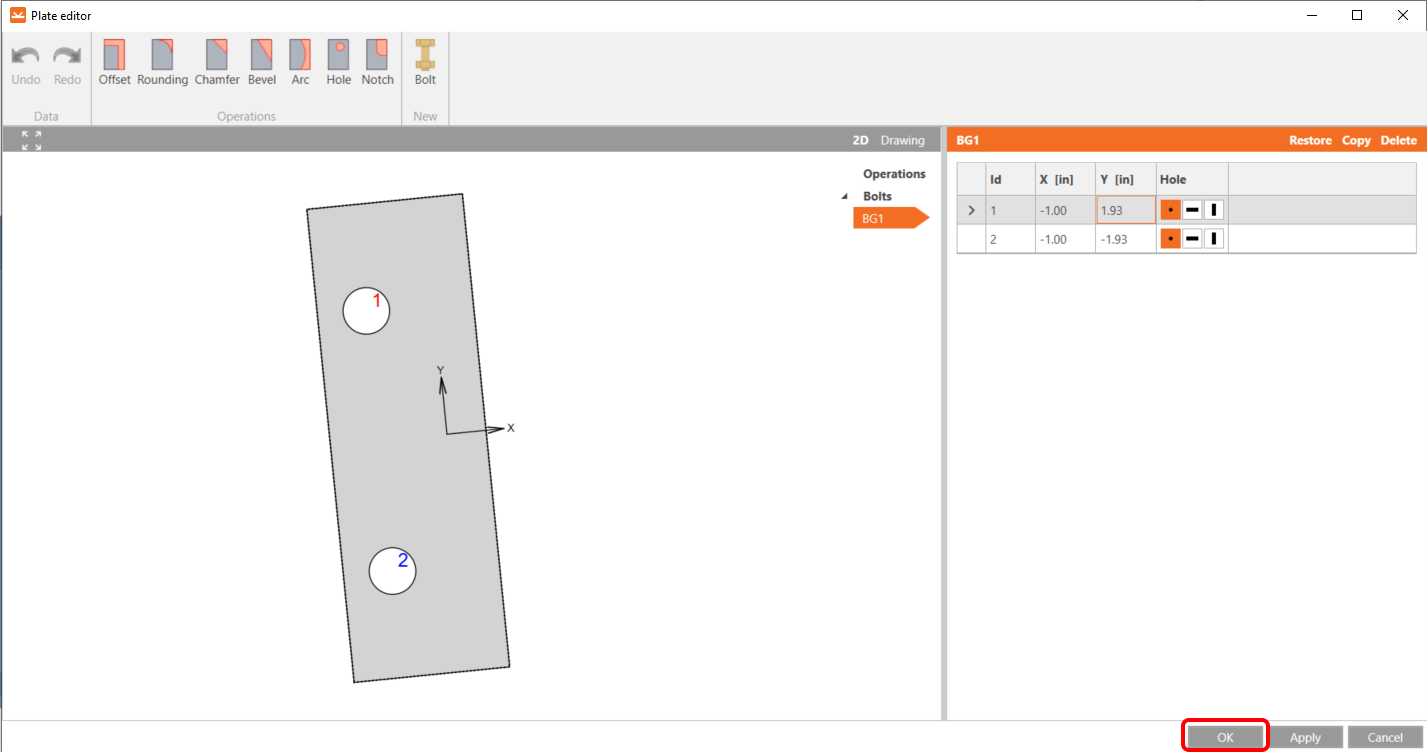

Faceți clic pe Explodare, ștergeți șuruburile nr. 2 și 4, apoi faceți clic pe OK.

inline image in article

După efectuarea modificărilor, elementul ar trebui să arate astfel. Continuați făcând clic pe OK.

inline image in article

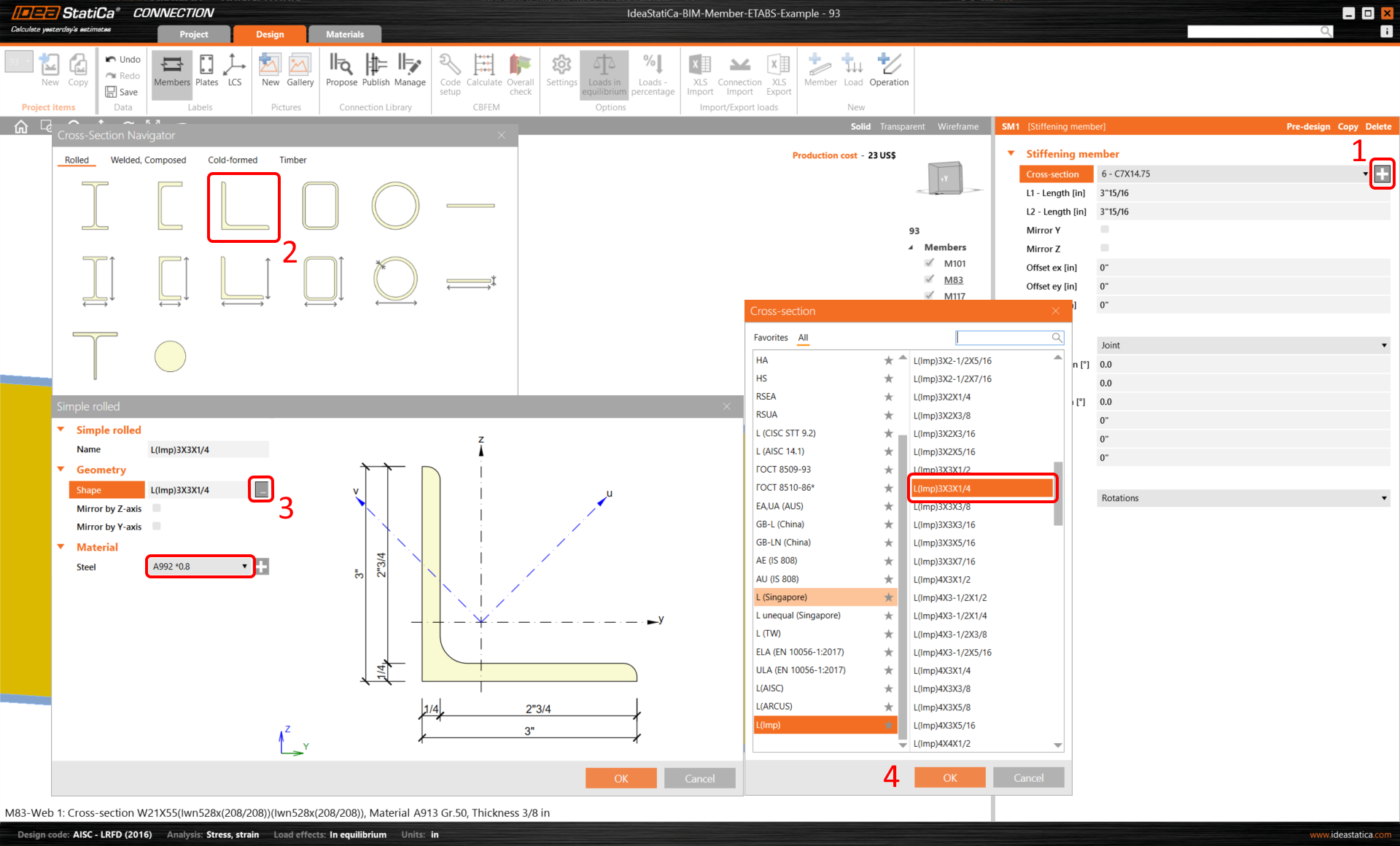

Următoarea Operație este Elementul de rigidizare, adăugați mai întâi un nou profil L L(Imp)3x3x1/4 conform pașilor următori din imagine.

inline image in article

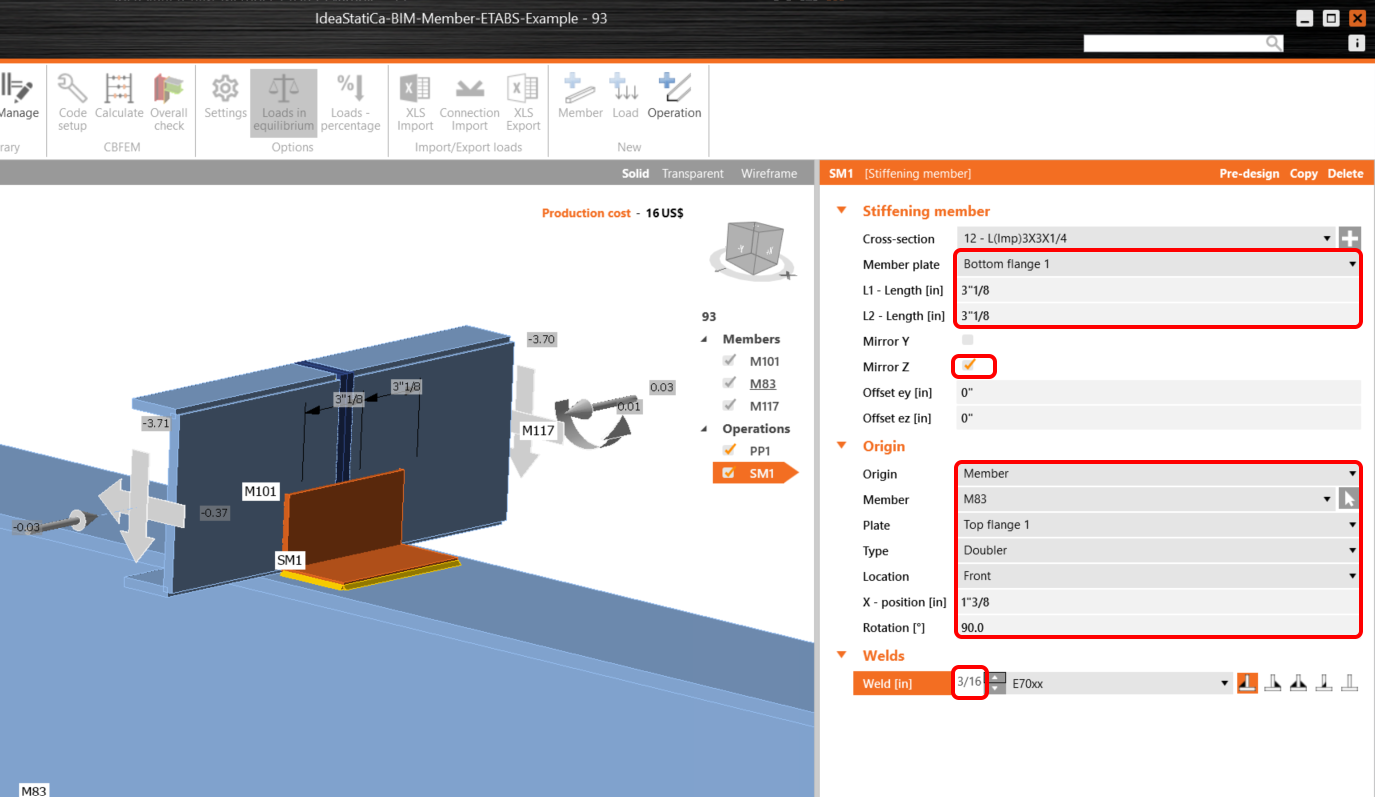

Apoi modificați valorile conform instrucțiunilor următoare; elementul de rigidizare trebuie poziționat conform imaginii.

inline image in article

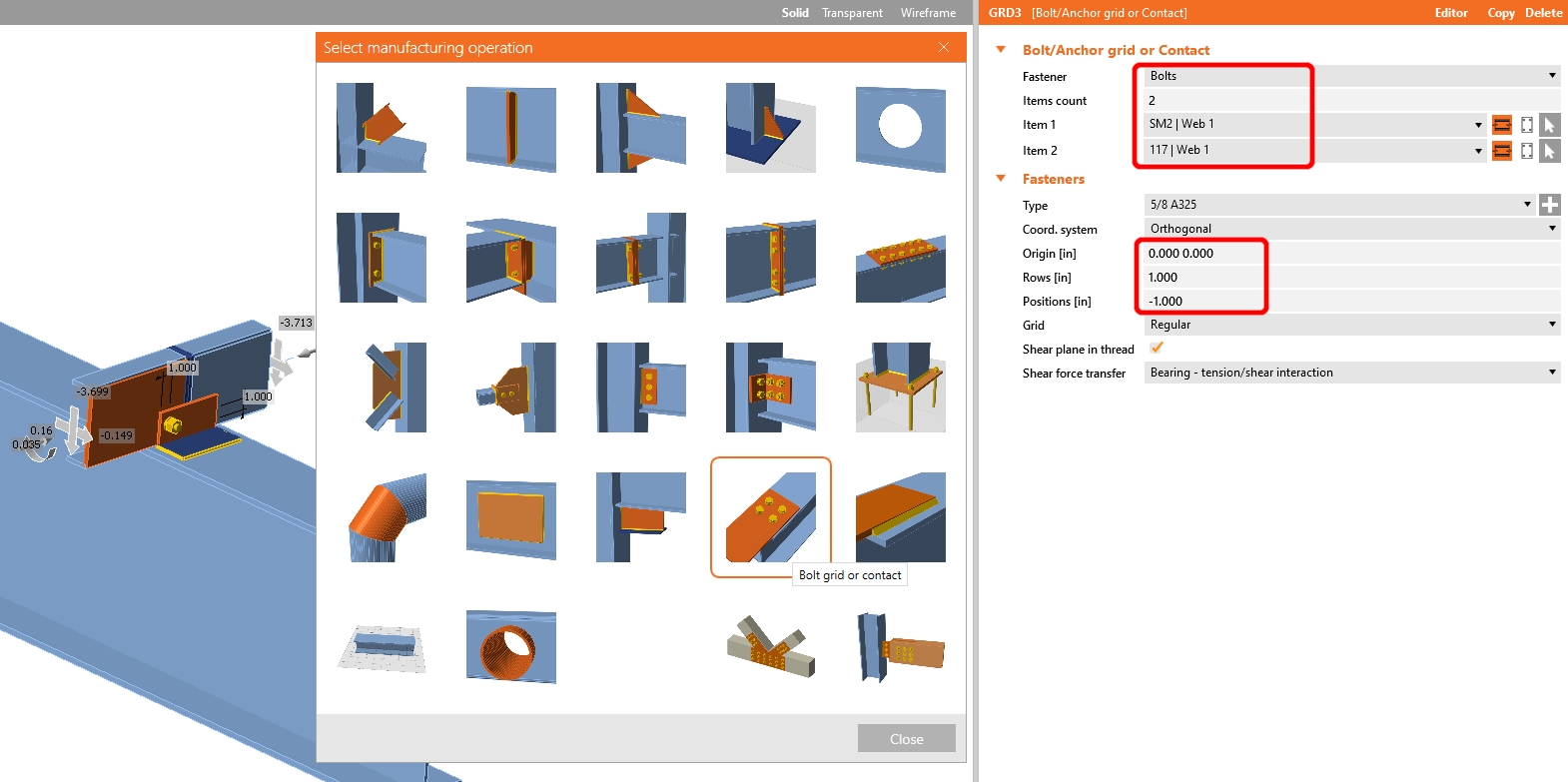

Adăugați operația Grilă șuruburi/ancore cu valorile următoare.

inline image in article

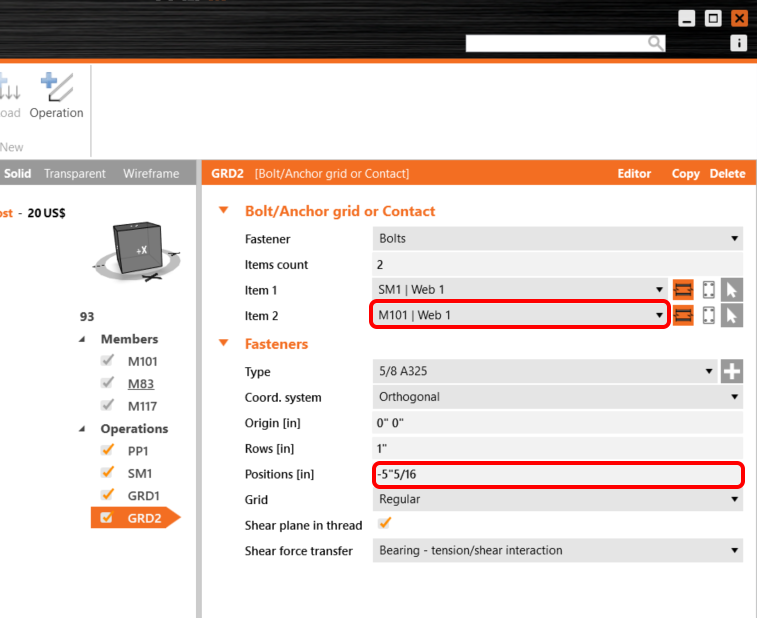

Copiați operația GRD1 și modificați valorile selectate, conform imaginii.

inline image in article

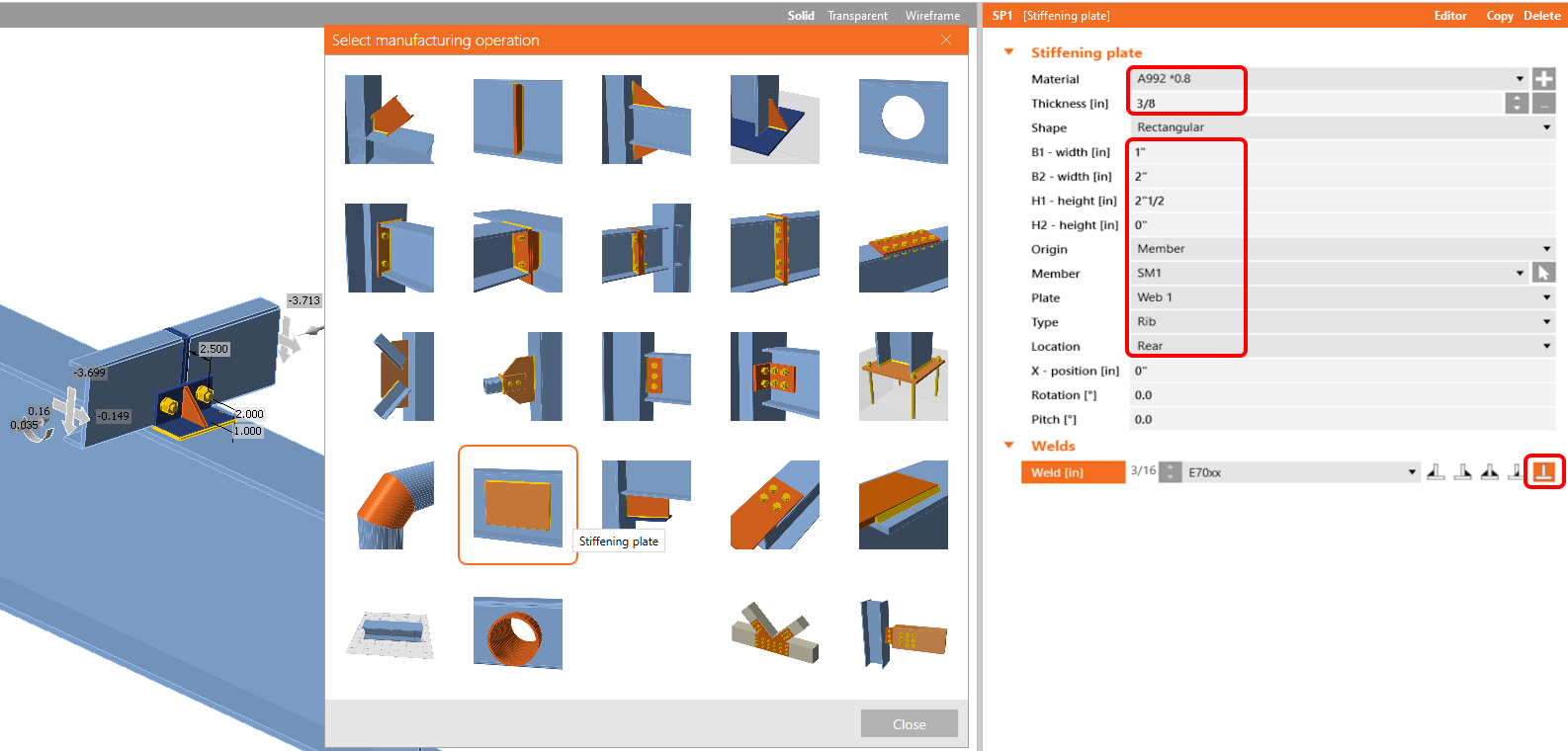

Acum adăugați o Placă de rigidizare la nod cu valorile următoare.

inline image in article

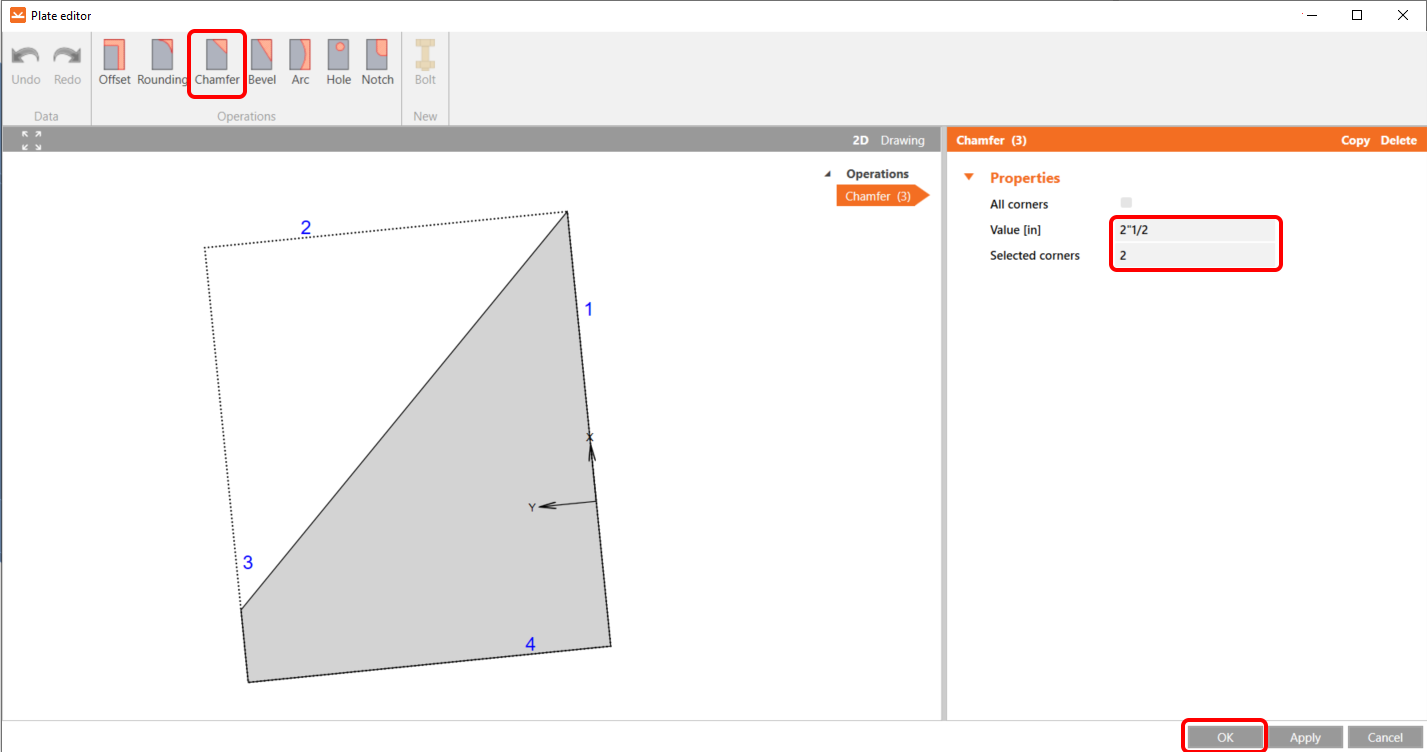

După aceea, în Editor, efectuați modificări folosind operația de teșire și configurați-o conform imaginii.

inline image in article

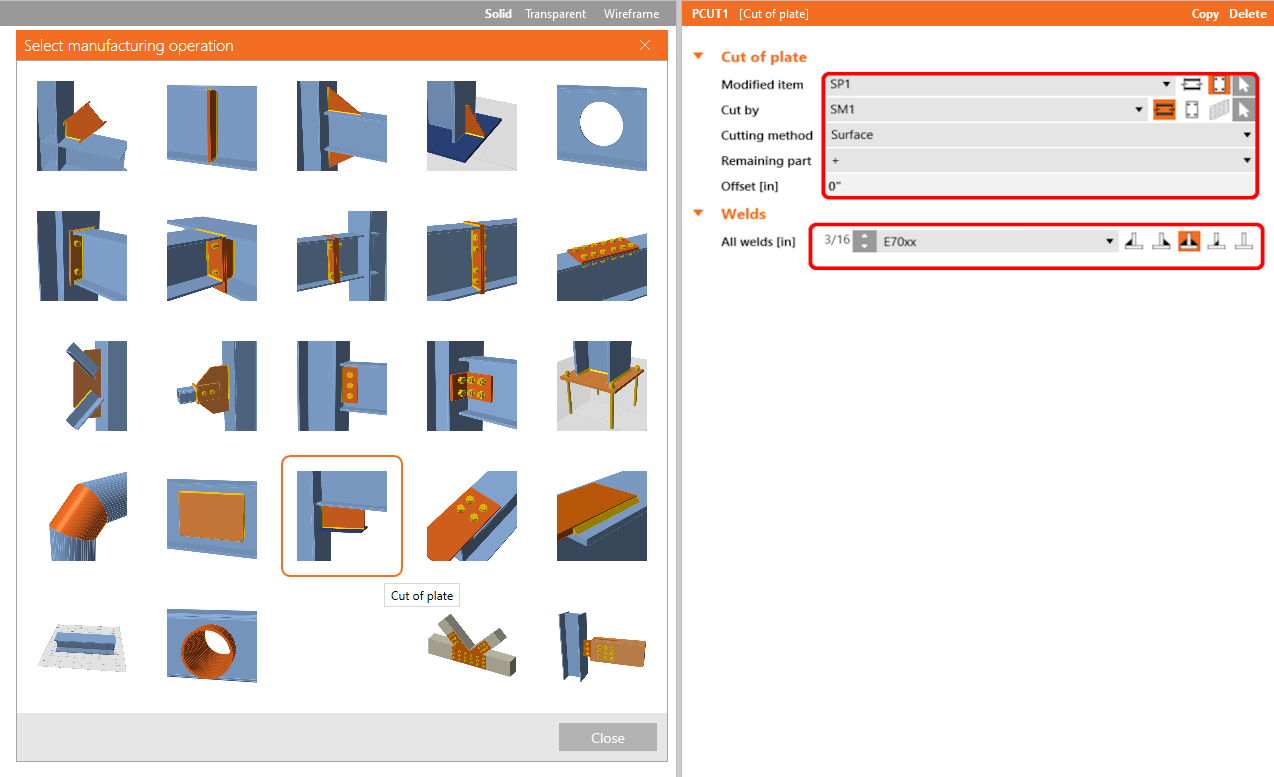

Ultima operație este Tăierea plăcii, prin care vom conecta placa de rigidizare la elementul de rigidizare prin suduri.

inline image in article

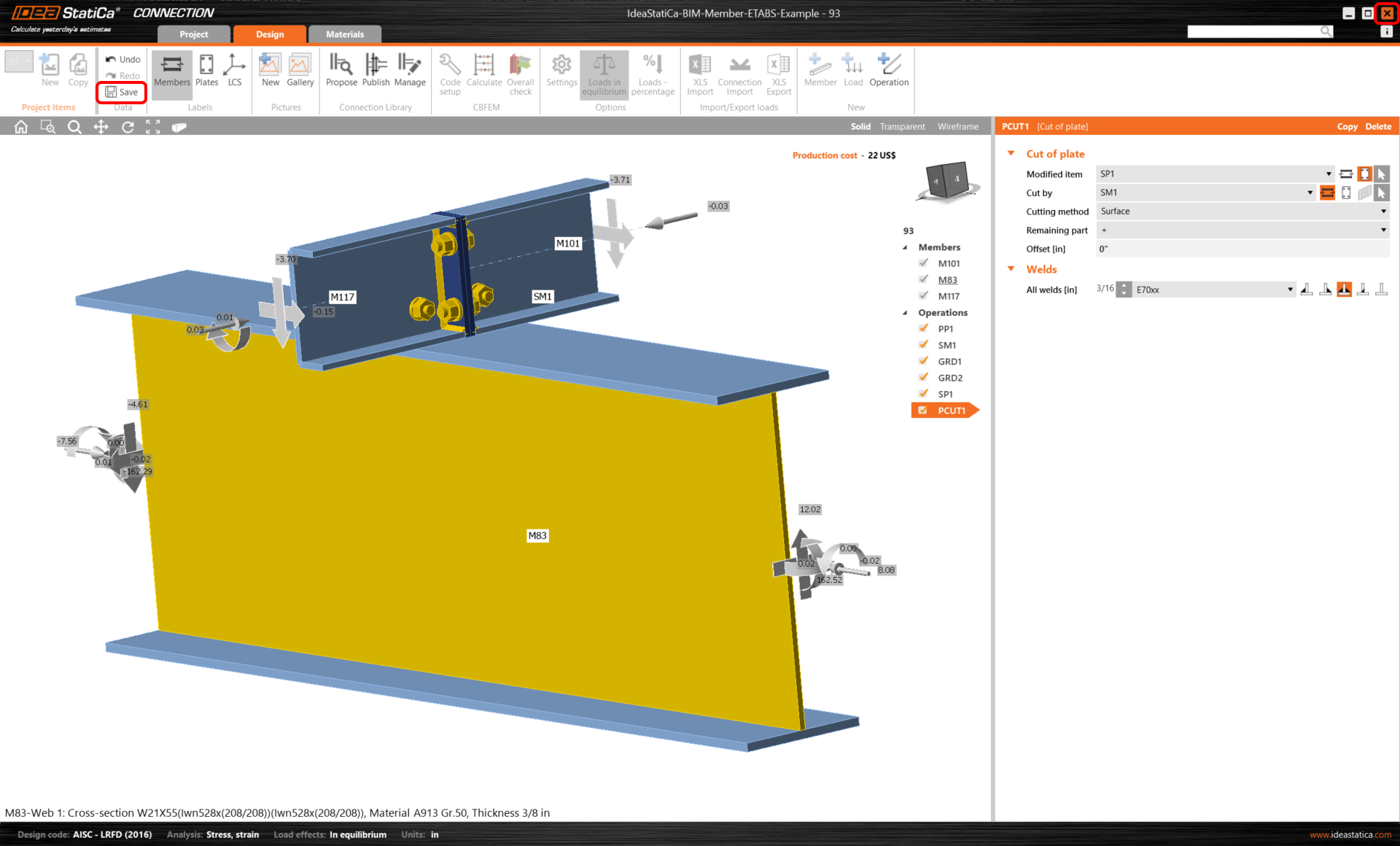

Acum faceți clic pe Salvare și închideți modulul Connection.

inline image in article
