Staaf model organisatie

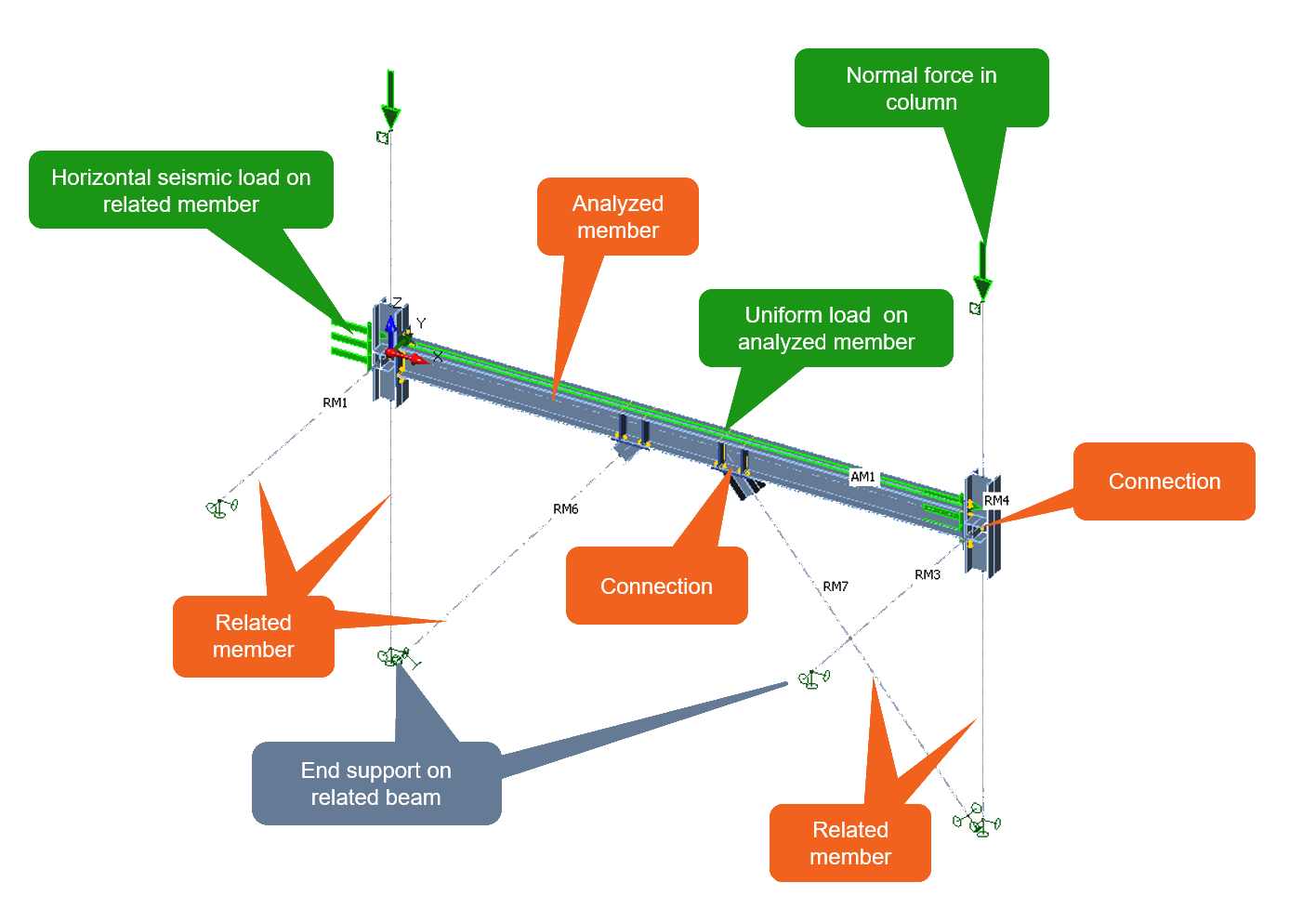

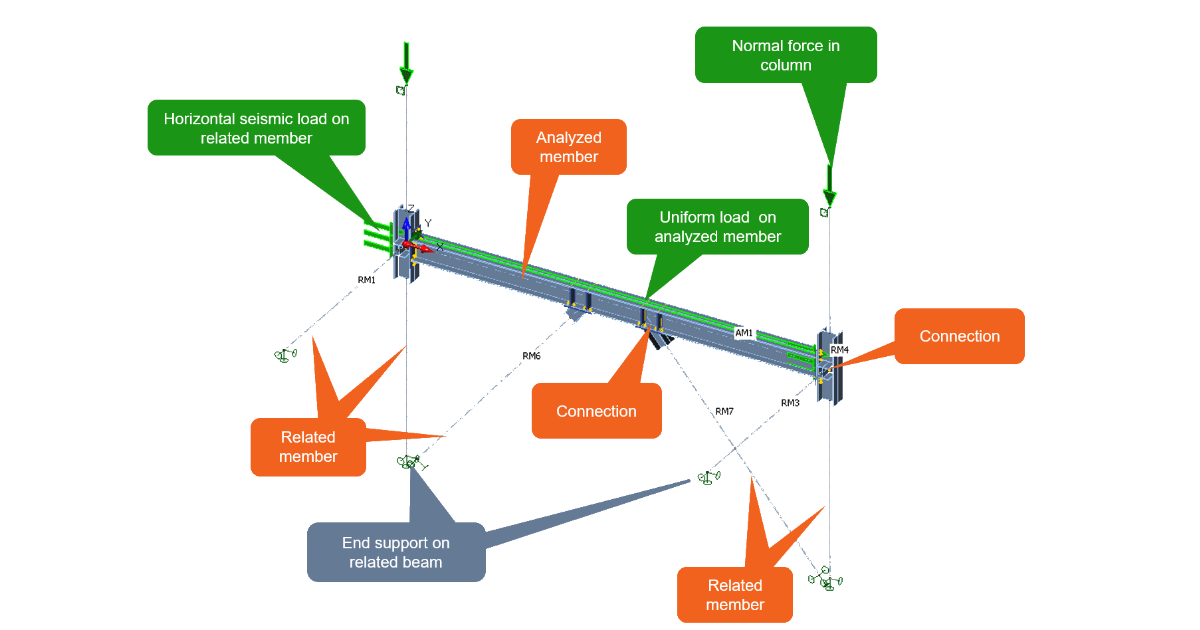

De modelorganisatie van IDEA StatiCa Member wijkt enigszins af van de andere IDEA StatiCa applicaties, maar respecteert nog steeds de CBFEM aanpak. Laten we de belangrijkste definities doornemen.

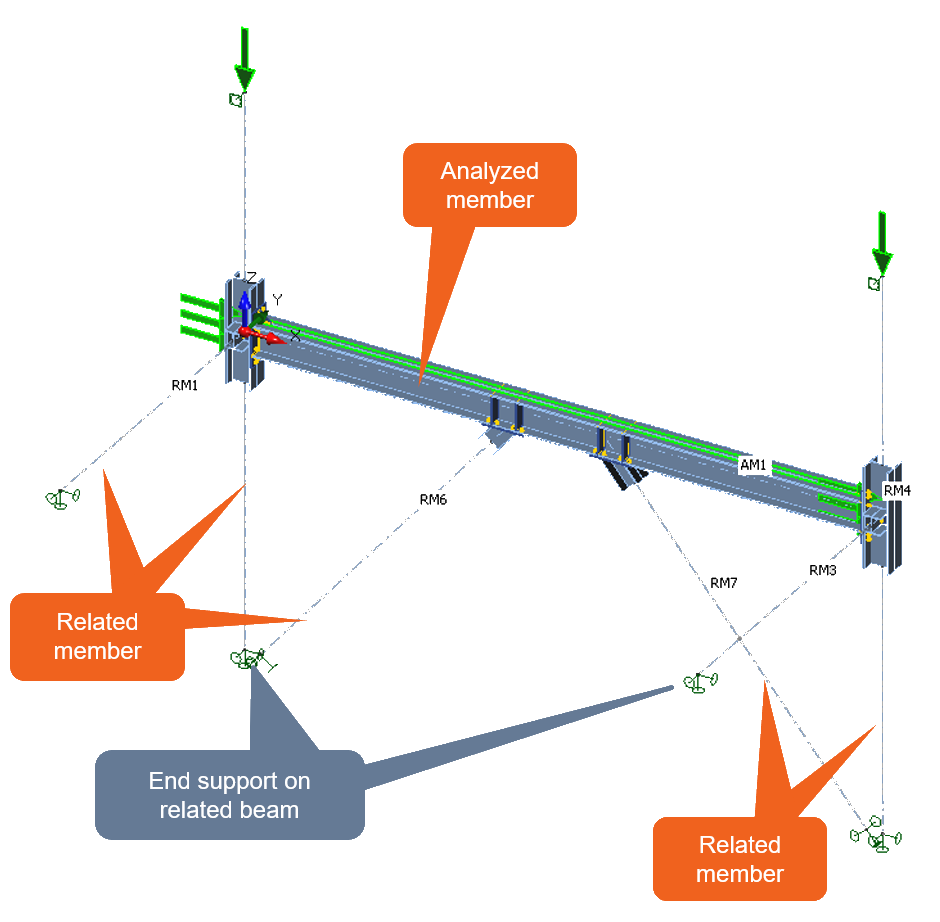

Het geanalyseerde staaf is het deel van de constructie dat geanalyseerd moet worden, het deel waarin we geïnteresseerd zijn. Gerelateerde staven zijn alle andere staven die verbonden zijn met het geanalyseerde staaf. Gerelateerde staven hebben gemeenschappelijke verbindingen met het geanalyseerde staaf.

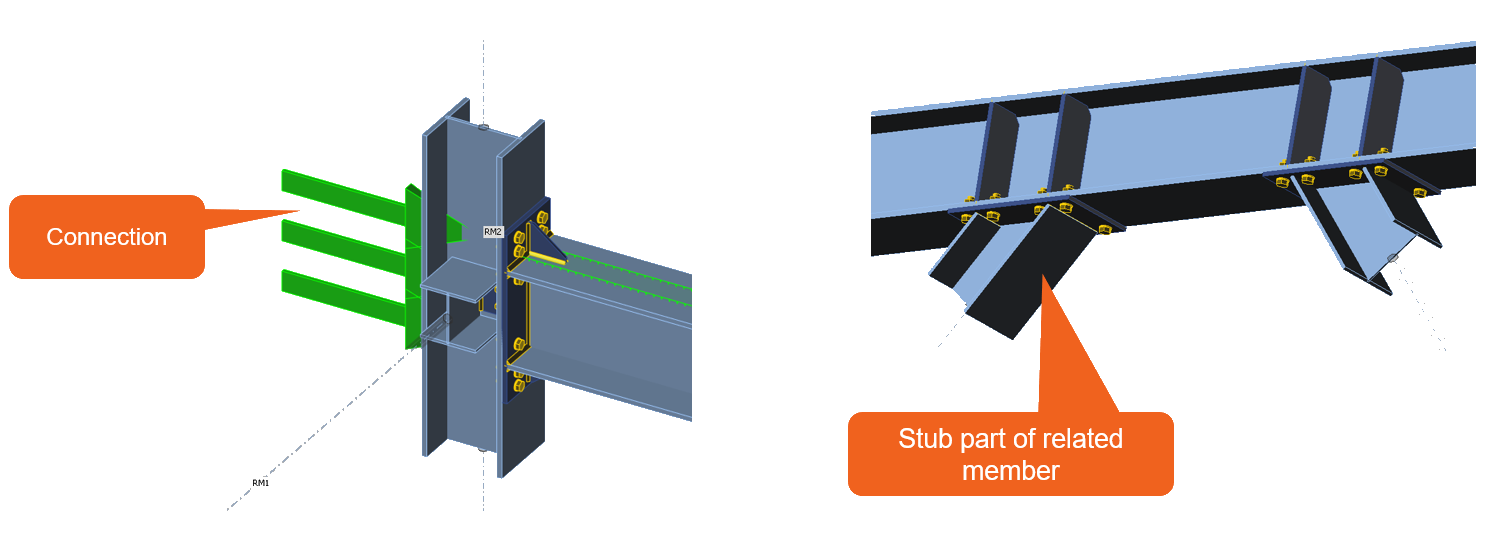

Verbindingen tussen het geanalyseerde staaf en de gerelateerde staven worden gedefinieerd door het verbindingsontwerp.

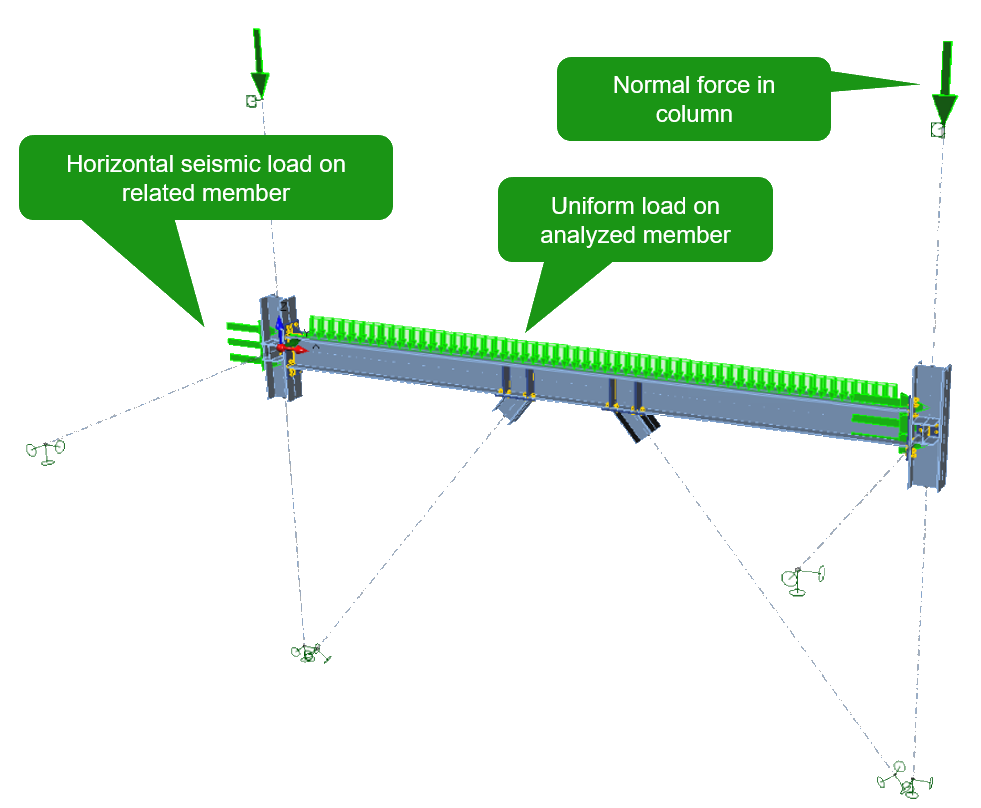

Belastingen kunnen op verschillende manieren worden ingevoerd. Globaal kunnen twee mogelijkheden worden onderscheiden: inwendige krachten en aangebrachte belastingen. Inwendige krachten kunnen worden ingevoerd aan het uiteinde van een gerelateerd staaf. Aangebrachte belastingen kunnen worden ingevoerd op het geanalyseerde staaf of op gerelateerde staven als gelijkmatig verdeelde belasting.
Door al deze onderdelen van het model te definiëren, is de Member organisatie volledig.
De volledige beschrijving van de modelworkflow wordt uitgelegd in de Theoretische achtergrond voor IDEA StatiCa Member.
