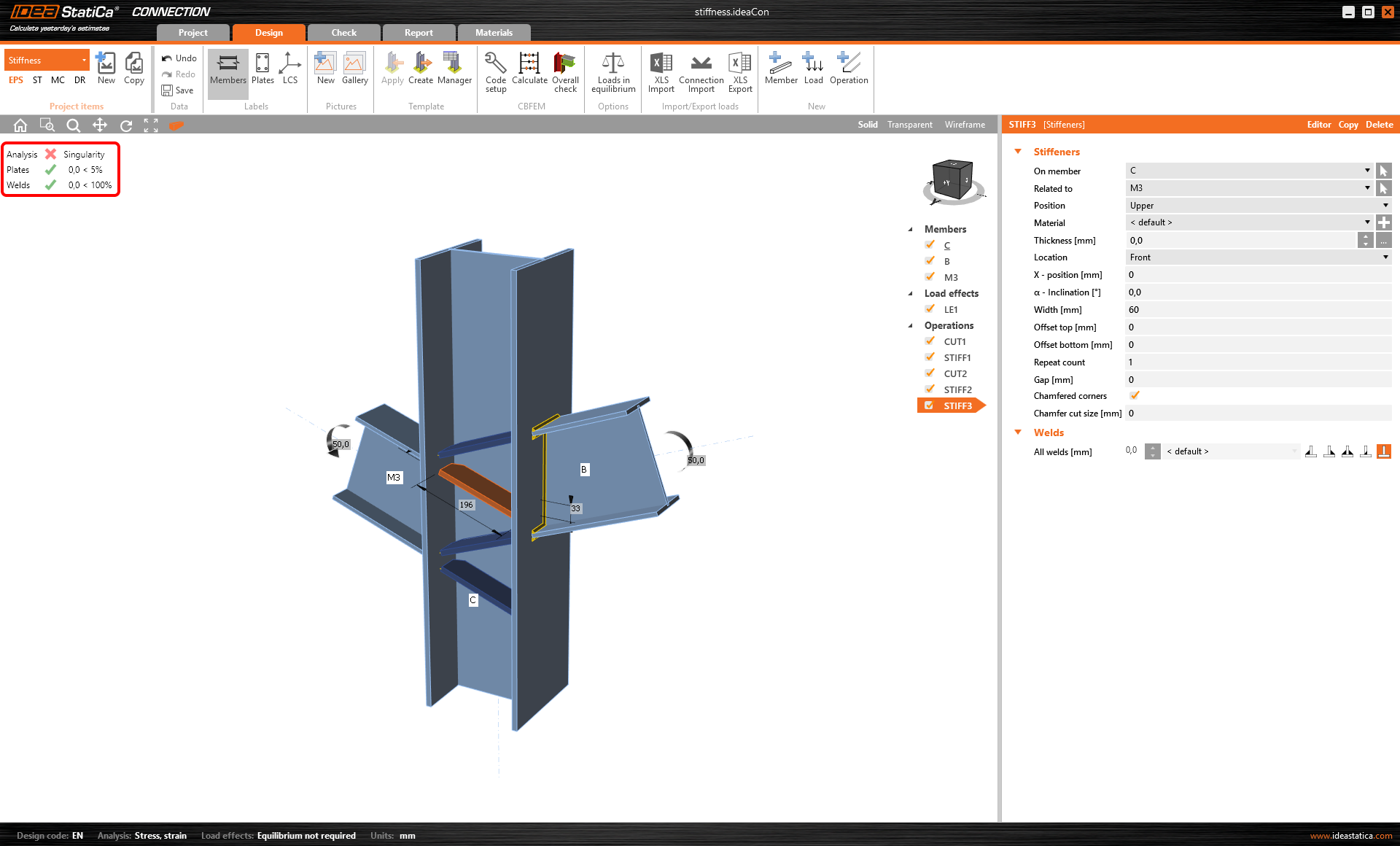

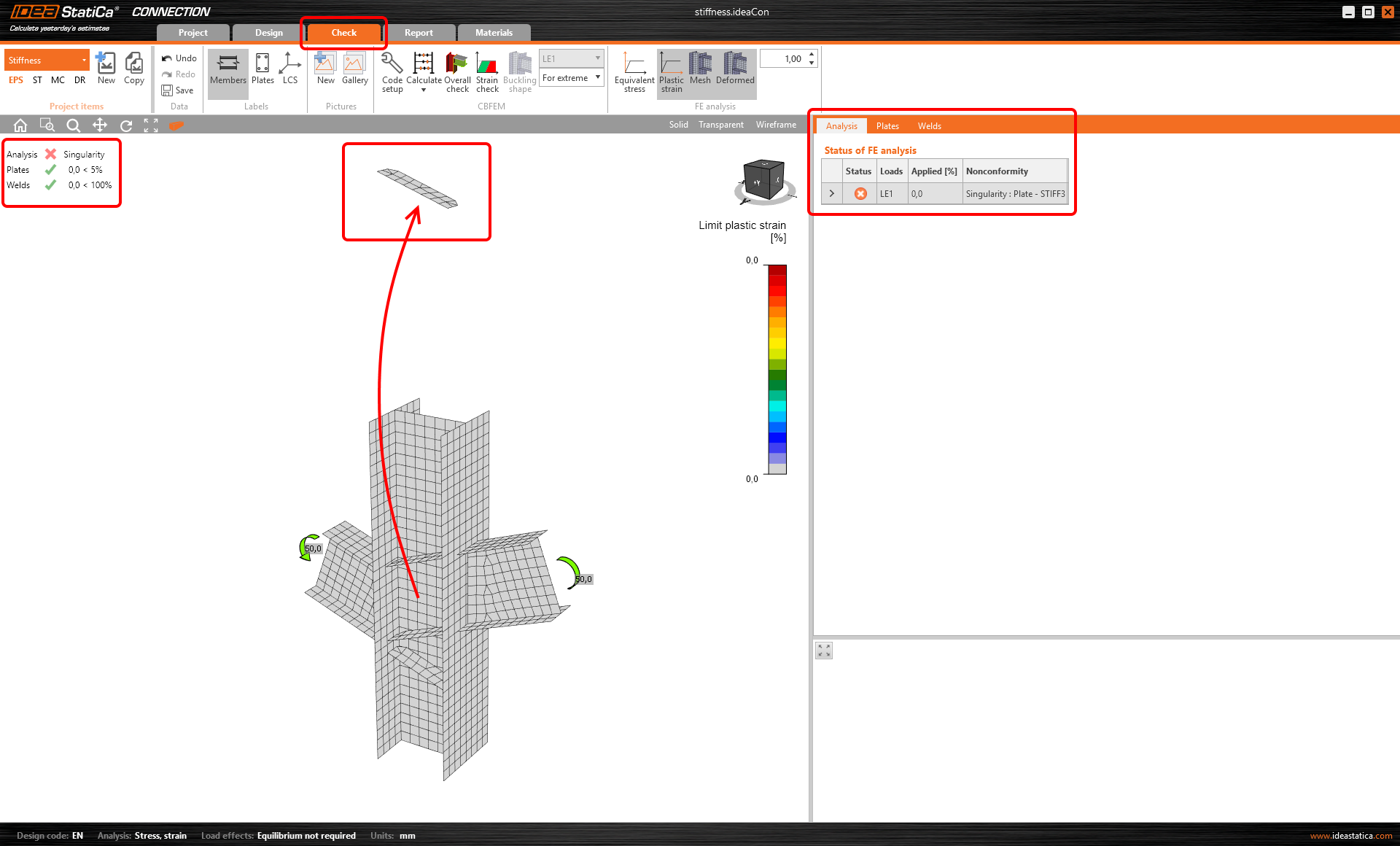

Az IDEA StatiCa Connection elemzésében jelentkező szingularitás esetén a szingularitások leírása általában megtalálható a Check képernyőn az Analysis fülön. A szingularitás okát általában a 3D-s képernyőn is látni lehet.
A szingularitást a következők okozhatják:
Nem csatlakoztatott szerkezeti elem vagy lemez
A szingularitás legegyszerűbb oka az, amikor egy vagy több komponens nincs csatlakoztatva a szerkezet többi részéhez (hiányzó hegesztés, csavarok vagy érintkezési műveletek). Ennek a komponensnek a végeselemei semmilyen módon nincsenek megtámasztva, így "elrepülnek".
Szingularitás körszelvényeken (CHS)
Az IDEA StatiCa Connection-ben a körszelvényű (CHS) szerkezeti elemeket sík héjelemekkel modellezik. Ha egy CHS-t vagy csőszelvényt a tengelye mentén lemezzel vágunk el, az elemzési szingularitást okozhat. Hasonló szingularitási figyelmeztetés gyakran akkor is jelentkezik, amikor egy csövet a hossza mentén hegesztünk. Mindkét probléma ugyanarra vezethető vissza: egy görbült felület sík, szögletes héjelemekre való felosztása geometriai eltéréseket okozhat a vágási vagy hegesztési vonalnál.

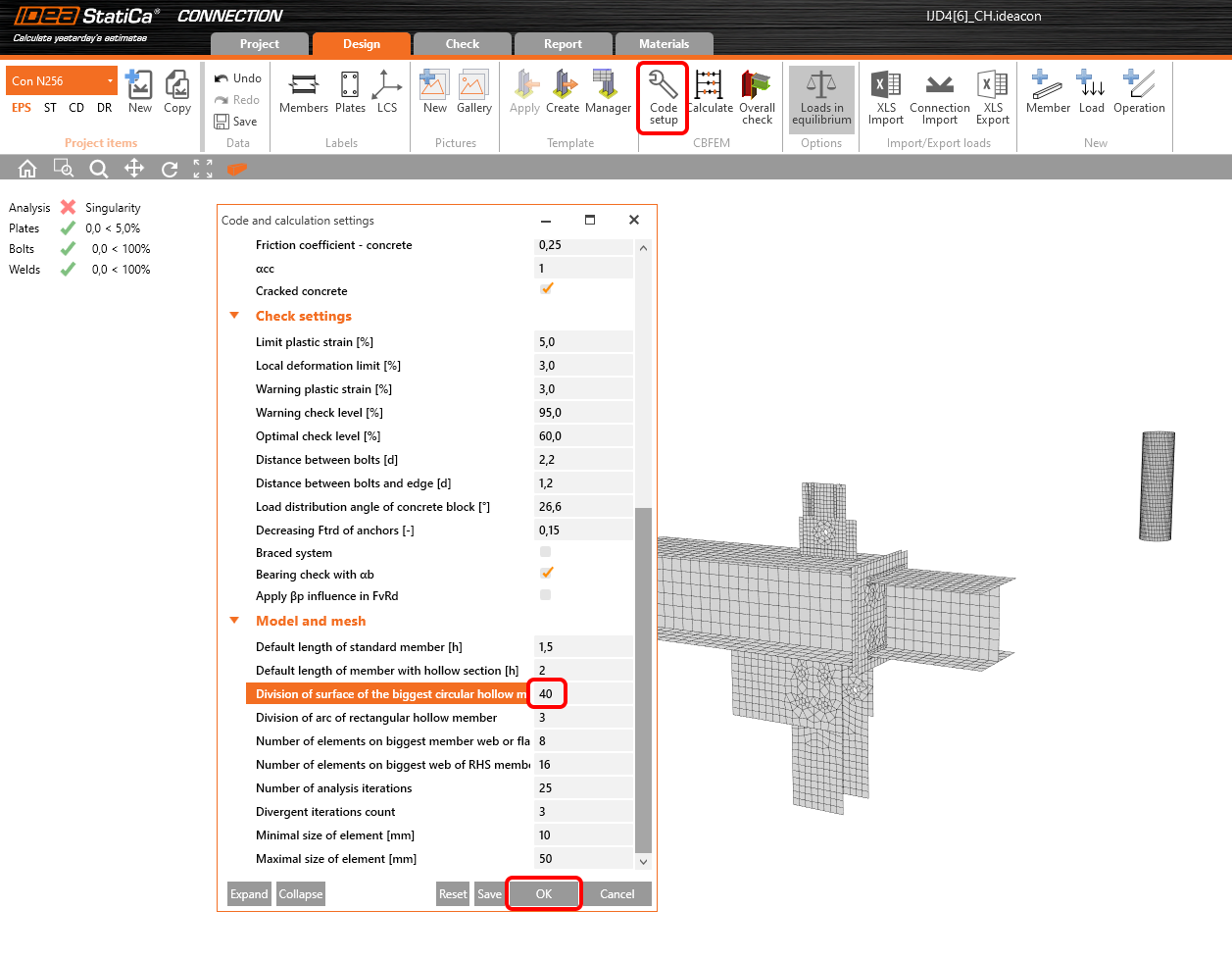

A hiba elhárításához nyissa meg a Project settings menüpontot, és módosítsa a Division of surface of the biggest circular hollow member alapértelmezett értékét 64-ről egy alacsonyabb számra, például 40-re.
Hajlítónyomatékkal terhelt egycsavaros kapcsolat
Ha egy egyetlen csavarral csatlakoztatott szerkezeti elemre nyomatékot alkalmazunk, ez a stabil kapcsolatot kinematikus mechanizmussá alakítja, ami elemzési szingularitást okoz. Ennek elkerülése érdekében módosítsa a csatlakoztatott szerkezeti elem Model type beállítását N-Vy-Vz-re, amely korlátozza a nyomatékátadást, és biztosítja, hogy az egycsavaros kapcsolat csak nyíróerőt és normálerőt viseljen.
Túl nagy hézag a csatlakozó lemezek között
Lemezek közötti érintkezés vagy csavarozott kapcsolat modellezésekor ügyeljen a köztük lévő hézag távolságára. A Bolt grid and Contact művelet képes áthidalni az elemek közötti kisebb eltéréseket, azonban a maximálisan megengedett hézagtávolság 2 mm. Ha a hézag meghaladja a 2 mm-t, a számítás nem hajtható végre, és az elemzés szingularitást eredményez.
Tekintse meg a szingularitásokat és azok megoldását bemutató videókat is.
