Támogatási KözpontEllenőrzési példákCsavart kapcsolat - Nyírásban toldott kötések
Csavart kapcsolat - Nyírásban toldott kötések
SteelVerificationsEN (Eurocode)CBFEMBolts

Csavart kapcsolat - Nyírásban toldott kötések

Ez a cikk a következő nyelveken is elérhető
ENCZDEESFRITPTNLHUROKRPLTHTRVIZH
AI által angolból fordítva

Ez egy kiválasztott fejezet prof. Wald és munkatársai által írt „Component-based finite element design of steel connections" (Komponens alapú végeselem-módszer acél kapcsolatok tervezéséhez) című könyvből. A fejezet a csavarok ellenőrzésére összpontosít.

Leírás

Ez a tanulmány a komponens alapú végeselem-módszer (CBFEM) ellenőrzésére összpontosít a szimmetrikus kettős toldású csavart kapcsolat teherbírásának vizsgálatával egy analitikus modellhez (AM) képest.

Analitikus modell

A csavar nyírási teherbírása és a lemez palástnyomási teherbírása az EN 1993-1-8:2005 szabvány 3.6.1 fejezetének 3.4. táblázata szerint kerül méretezésre. Hosszú kapcsolat esetén a cl. 3.8 szerinti redukciós tényezőt figyelembe kell venni. A kötőelemek lyukainak csökkentésével számított csatlakoztatott elemek méretezési teherbírása a cl. 3.10 szerint kerül figyelembevételre.

 Drawing 5.2.1 Joint geometry and dimensions\textsf{\textit{\footnotesize{ Drawing 5.2.1 Joint geometry and dimensions}}} Drawing 5.2.1 Joint geometry and dimensions

Teherbírás ellenőrzése

A CBFEM által számított méretezési teherbírásokat az analitikus modell (AM) eredményeivel hasonlítottuk össze. Az eredményeket az 5.2.1. táblázat foglalja össze. A paraméterek a csavar anyaga, a toldólemez vastagsága, a csavar átmérője és a csavar távolságai, lásd az 5.2.1–5.2.4. ábrákat.

Fig. 5.2.1 Sensitivity study for the bolt material\textsf{\textit{\footnotesize{Fig. 5.2.1 Sensitivity study for the bolt material}}}Fig. 5.2.1 Sensitivity study for the bolt material

Fig. 5.2.2 Sensitivity study for the splice thickness\textsf{\textit{\footnotesize{Fig. 5.2.2 Sensitivity study for the splice thickness}}}Fig. 5.2.2 Sensitivity study for the splice thickness

5.2.1. táblázat A teherbírás érzékenységvizsgálata

Csomópont leírása: toldólemez 150/10 mm, csavarok 2×M20 távolságokban p =70, e1=50, lemezek 2×150/6 mm, S235 acél

Csomópont leírása: toldólemez magassága 200 mm, csavarok 3×M16 8,8 távolságokban p = 55mm e1 = 40mm, lemezek 2×200/t mm, S235 acél

Csomópont leírása: toldólemez 120/10 mm, csavarok 2×MX 8,8, lemezek 2×120/10 mm, S235 acél

Csomópont leírása: toldólemez 200/6 mm, csavarok 3×M16 8,8, lemezek 2×200/6 mm, S235 acél

Fig. 5.2.3 Sensitivity study for the bolt diameter\textsf{\textit{\footnotesize{Fig. 5.2.3 Sensitivity study for the bolt diameter}}}Fig. 5.2.3 Sensitivity study for the bolt diameter

Fig. 5.2.4 Sensitivity study for the distance of bolts\textsf{\textit{\footnotesize{Fig. 5.2.4 Sensitivity study for the distance of bolts}}}Fig. 5.2.4 Sensitivity study for the distance of bolts

Az érzékenységvizsgálatok eredményei az 5.2.5. ábra grafikonján vannak összefoglalva. Az eredmények azt mutatják, hogy a két számítási módszer közötti különbségek 5 % alatt vannak. Az analitikus modell általában magasabb teherbírást ad.

Fig. 5.2.5 Verification of CBFEM to AM for the symmetrical double splice connection\textsf{\textit{\footnotesize{Fig. 5.2.5 Verification of CBFEM to AM for the symmetrical double splice connection}}}Fig. 5.2.5 Verification of CBFEM to AM for the symmetrical double splice connection

Benchmark példa

Bemeneti adatok

Csatlakoztatott szerkezeti elem

  • S235 acél
  • Toldólemez 200/10 mm

Kötőelemek

Csavarok

  • 3 × M16 8.8
  • Távolságok e1 = 40 mm, p = 55 mm

2 x toldólemez

  • S235 acél
  • Lemez 380×200×10

Kimeneti adatok

  • Méretezési teherbírás FRd = 258 kN
  • Mérvadó a csatlakoztatott toldólemez palástnyomása

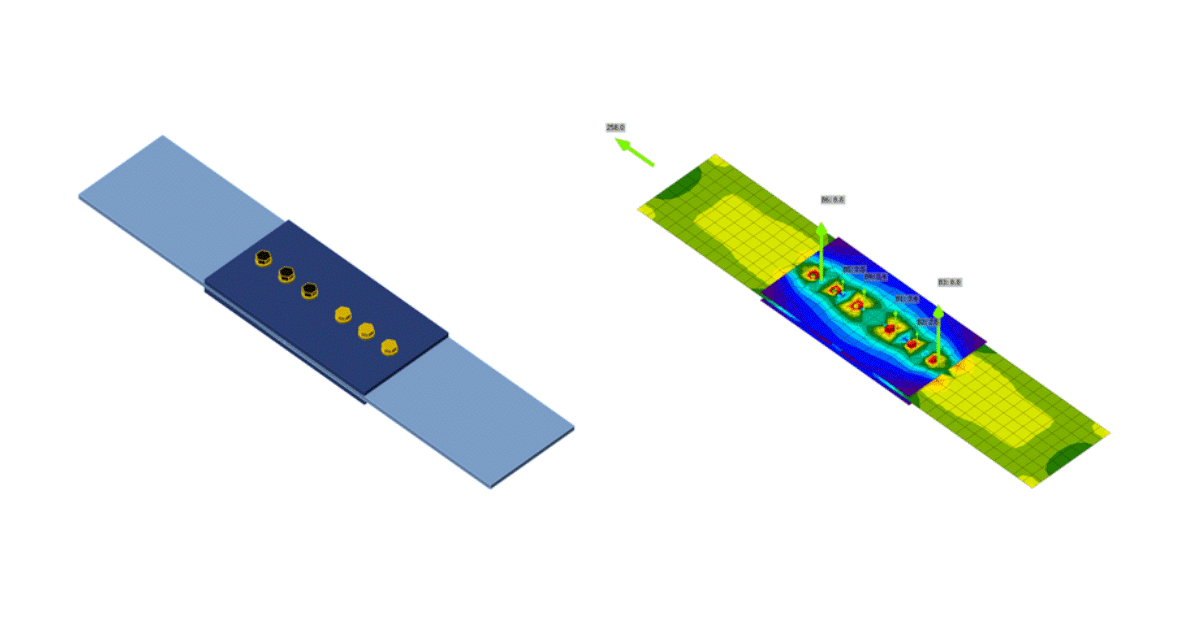

Fig. 5.2.6 Benchmark example of the bolted splices in shear\textsf{\textit{\footnotesize{Fig. 5.2.6 Benchmark example of the bolted splices in shear}}}Fig. 5.2.6 Benchmark example of the bolted splices in shear

Megnyitás a MegjelenítőbenLetöltés
