Liens FEA (SAP 2000, Robot, RFEM, etc.)
Jusqu'à présent, nous devions exporter l'élément depuis les applications FEA vers un nouveau projet à chaque fois. Cela impliquait de concevoir à nouveau l'assemblage.
La version 9.1 change cela radicalement :
- Nous sélectionnons un nœud dans l'application FEA.
- Nous l'exportons vers IDEA StatiCa (géométrie, sections transversales et effets de charge), concevons l'élément et effectuons une vérification normative.
- Supposons que nous souhaitons optimiser/modifier le modèle – nous retournons dans l'application FEA et effectuons les modifications nécessaires (charges, sections transversales, etc.).
- Ensuite, nous cliquons sur le bouton « Synchroniser » dans le plugin IDEA intégré à l'application FEA et toutes les modifications sont automatiquement appliquées dans notre projet IDEA StatiCa – sans avoir besoin de concevoir à nouveau l'assemblage manuellement.
- Supposons que nous souhaitons apporter une autre modification au modèle – nous retournons dans l'application FEA et ajoutons/supprimons les éléments, charges, etc. nécessaires.
- Ensuite, nous cliquons sur le bouton « Modifier » dans le plugin IDEA intégré à l'application FEA, et la sélection des entités d'assemblage est importée dans le projet IDEA StatiCa actuel – sans avoir besoin de concevoir à nouveau l'assemblage manuellement.

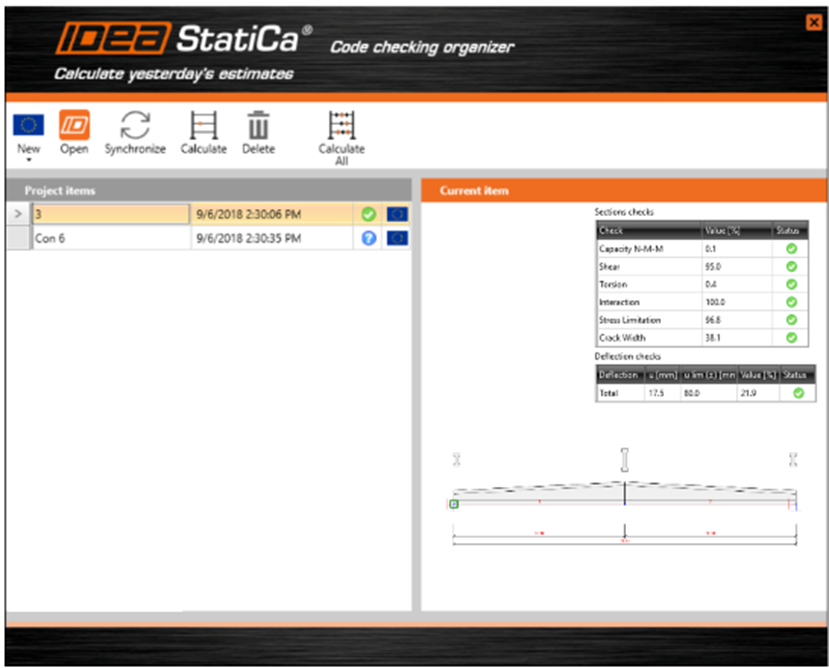

- Nous pouvons calculer le projet depuis la fenêtre du gestionnaire de vérification normative par la commande Calculer ou même Calculer tous les éléments du projet – tous les éléments exportés en une seule fois.
Toutes les informations nécessaires sur les projets exportés sont disponibles dans le gestionnaire de vérification normative, et nous pouvons identifier les éléments, vérifier les résultats et explorer la présentation du modèle, etc. Ces informations sont imprimées pour tous les éléments exportés dans un seul dialogue.
Nous pouvons répéter cette opération plusieurs fois pour optimiser la conception tout en s'assurant que toutes les données sont correctement saisies dans l'application FEA et dans IDEA StatiCa.
