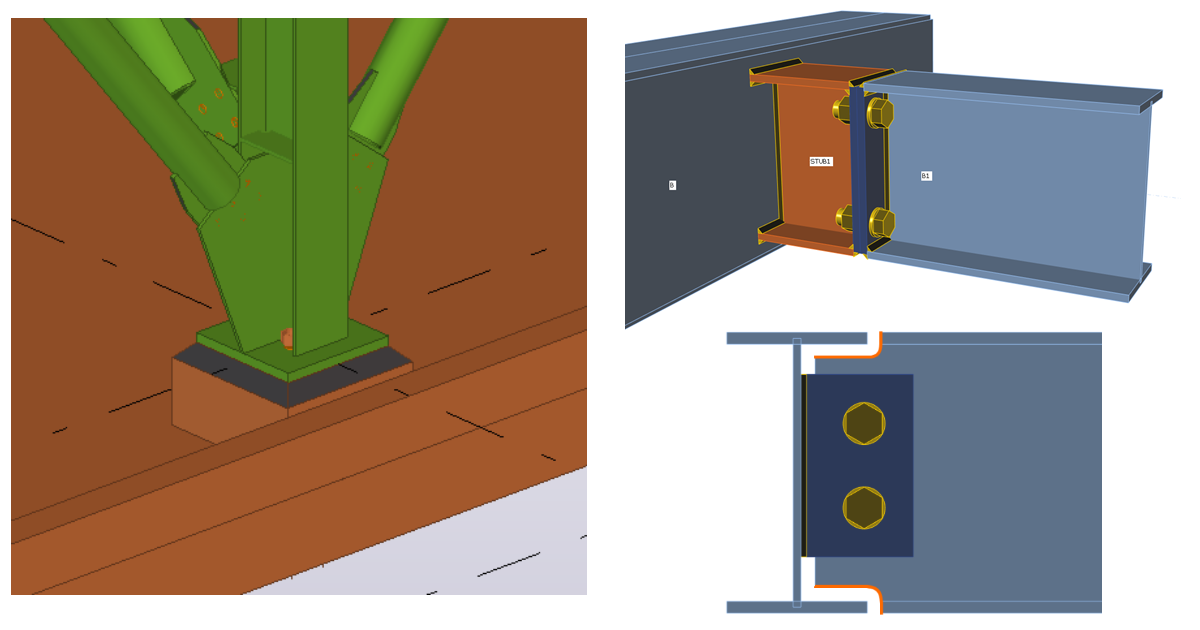

Limitaciones conocidas para Tekla Structures

Recomendaciones generales

Tenga en cuenta que en IDEA StatiCa Connection los elementos son las únicas entidades de viga a las que se pueden aplicar cargas. Las demás vigas se definen de una manera diferente, como elemento de rigidización o conjunto de placas. Esta regla va de la mano con el procedimiento de importación en tres pasos:

• En el primer paso, debe elegir el nodo que representará el nodo de la junta.
• En el segundo paso de la importación, se deben seleccionar los elementos (a los que se aplicarán las cargas).
• En el tercer paso se deben seleccionar todas las demás entidades de la unión – placas, tornillos, soldaduras y, lo más importante, las vigas a las que no se aplicarán cargas (generalmente muñones, elementos de rigidización, etc.).

Compruebe siempre que no haya huecos entre las placas y los elementos en su modelo de Tekla Structures antes de iniciar el procedimiento de importación.

Compruebe siempre las soldaduras en su modelo de Tekla Structures antes de iniciar el procedimiento de importación.

Secciones transversales

IDEA StatiCa Connection puede importar una gran variedad de secciones transversales desde Tekla Structures. El procedimiento de importación admite estos tipos de secciones transversales:

Las entradas paramétricas son las dimensiones definidas por el usuario del tipo de sección transversal requerida. La entrada de biblioteca es la sección transversal seleccionada de la biblioteca de Tekla.

Durante el proceso de importación, la sección transversal importada se compara con la sección transversal apropiada en las bases de datos de IDEA StatiCa Connection y se elige la más similar. Si no hay coincidencia, se ofrece la tabla de conversión y el usuario debe elegir la sección transversal de las bases de datos de IDEA StatiCa.

Las secciones transversales soldadas y compuestas no están soportadas.

El usuario debe prestar atención a los parámetros de la sección transversal de la biblioteca, ya que la biblioteca de Tekla Structures no contiene información sobre los redondeos de las secciones laminadas en caliente. IDEA StatiCa Connection define los valores faltantes mediante sus propias tablas de biblioteca.

Agujeros-aberturas y entallas

• Las aberturas en placas y las entallas están soportadas y se importarán.

 Las soldaduras en elementos con entallas no están soportadas. Si se necesitan soldaduras, deben definirse manualmente en IDEA StatiCa Connection.

Soldaduras

Las soldaduras se importan en IDEA StatiCa Connection; sin embargo, la opción de soldaduras ALREDEDOR se recomienda como la mejor manera de definir una soldadura.

Desafortunadamente, el software no es capaz de detectar algunas soldaduras, por lo que se recomienda comprobar siempre las soldaduras importadas en IDEA StatiCa Connection. Si la soldadura no se importa, es mejor generar la soldadura para cada placa en Tekla.

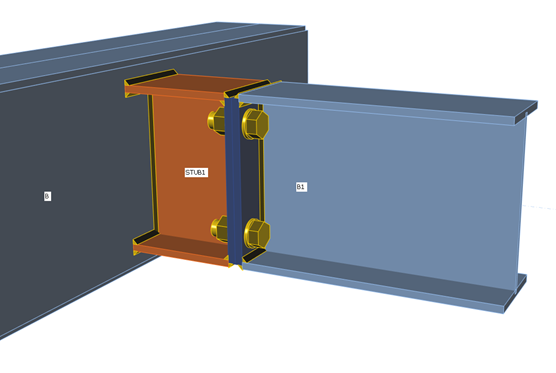

Muñón

El elemento muñón está soportado y debe seleccionarse en el tercer paso del procedimiento de selección de importación junto con todos los elementos de la junta (placas, tornillos, soldaduras) – "Seleccionar partes de la unión".

Anclaje, placa base y bloque de hormigón

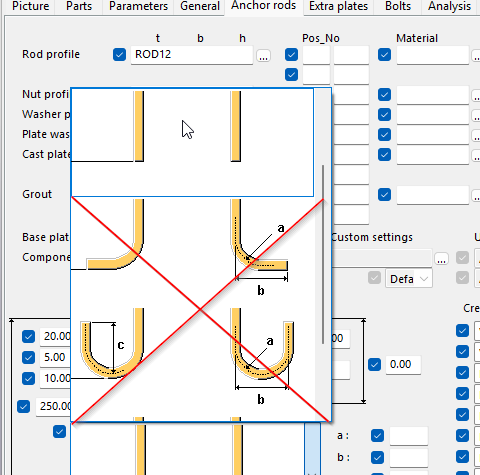

La lechada y el espacio entre la placa base y la cara del hormigón no están soportados, y actualmente solo se admiten anclajes rectos en la importación.

Las dimensiones del bloque de hormigón (desplazamiento) pueden no transferirse con precisión y no coincidir con las dimensiones en Tekla Structures.

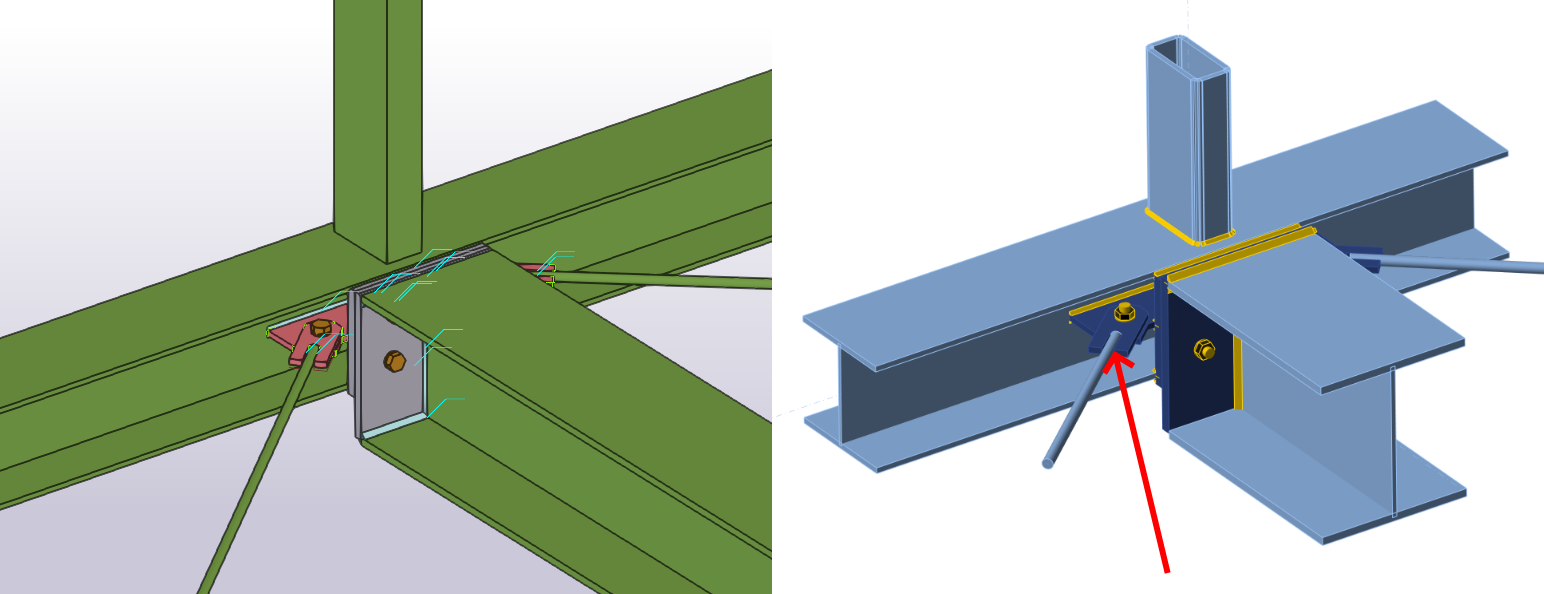

Barra conectada a placa

Una barra soldada a una placa de conexión se importa sin las soldaduras. Esto puede añadirse en IDEA StatiCa Connection, pero no solo mediante una operación de soldadura. La placa de conexión debe eliminarse y reemplazarse por una nueva operación de placa de conexión asignada para la barra y la placa de unión existente.

Alternativamente, la sección transversal circular completa de la barra de tirante puede reemplazarse por un tubo de pared gruesa de área de sección transversal similar y, a continuación, este perfil puede conectarse con una soldadura general de tipo a tope o en ángulo.

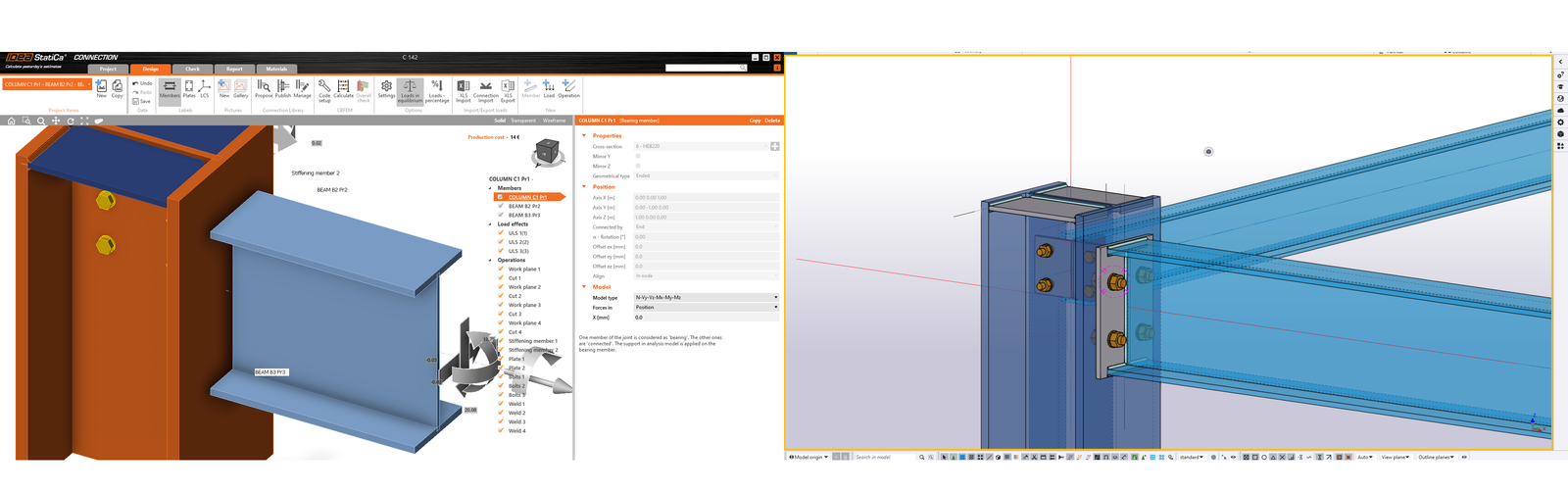

Connection Sync

Connection Sync funciona correctamente cuando necesita cambiar los parámetros de un elemento en su Macro, por ejemplo, el espesor de la placa, el tamaño y la separación de los tornillos, o la sección transversal de la viga.

Sin embargo, si necesita cambiar completamente la unión por otra en la que los elementos utilizados sean significativamente diferentes, por ejemplo, de placa de testa a unión con cartela, recomendamos reimportar la unión a Checkbot para una sincronización adecuada.
