Cómo introducir imperfecciones en Member

Todos los tipos de imperfecciones se describen en el Trasfondo teórico de IDEA StatiCa Member. En resumen, la imperfección global se aplica a todo el modelo estructural, y la imperfección local se aplica a vigas, columnas o pórticos individuales.

IDEA StatiCa Member permite la aplicación de las imperfecciones locales a las formas de pandeo con amplitudes e₀ en milímetros determinadas por el usuario. El valor e₀ se calcula como un valor relativo relacionado con la longitud del elemento. Si ambas direcciones son posibles para la deflexión, es fundamental analizar ambas formas de pandeo: con signos positivo + y negativo - de e₀.

Normalmente, la primera forma de pandeo con la amplitud máxima según las directrices pertinentes es suficiente. Se deben analizar más formas de modo de pandeo para modelos con múltiples elementos analizados.

Existen directrices para cada normativa sobre cómo determinar las imperfecciones, que se introducen en Member para el análisis GMNIA.

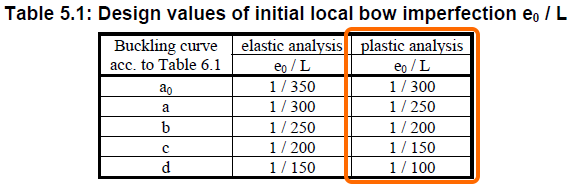

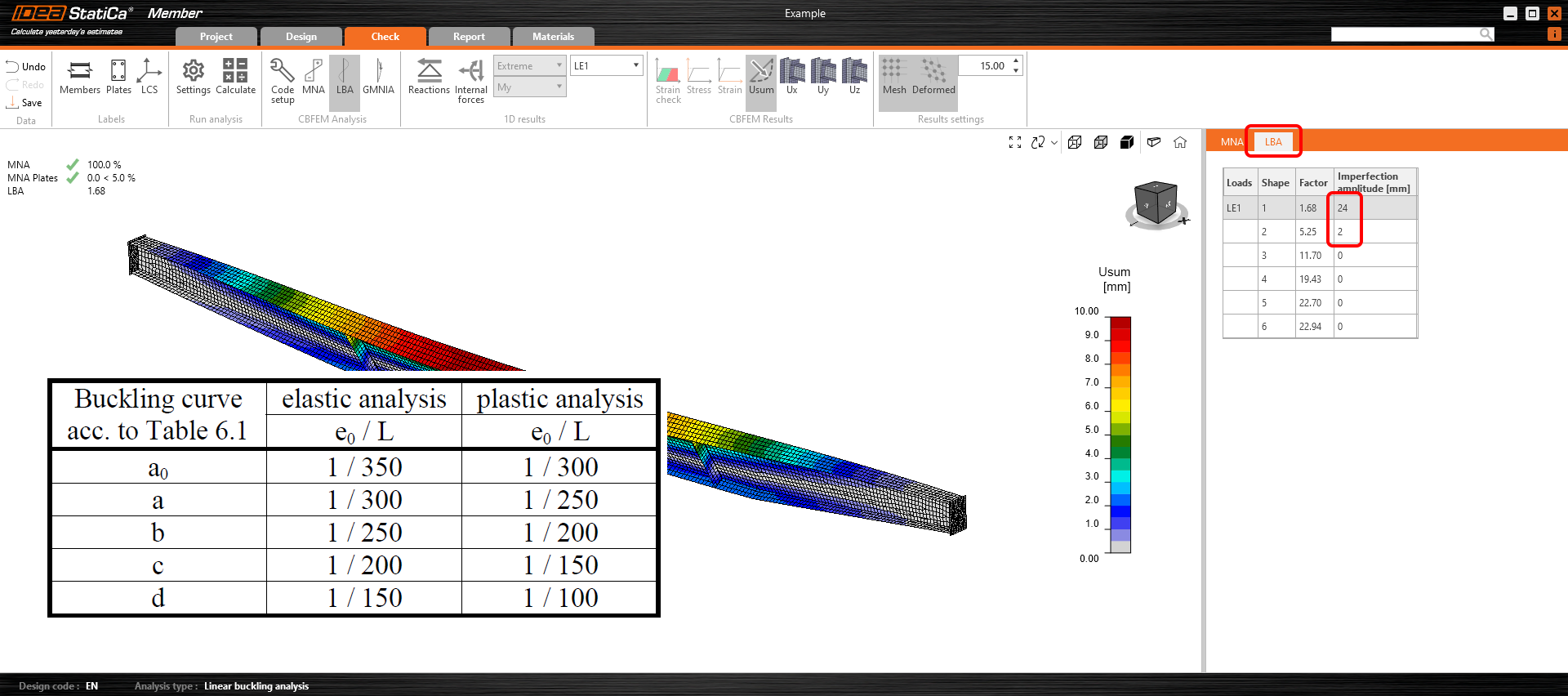

Por ejemplo, en el Eurocódigo, se describe en EN 1993-1-1, Cl.5.3.2 (3). La amplitud de imperfección e₀ se calcula en la Tabla 5.1, donde se debe utilizar el análisis plástico.

Para determinar la curva de pandeo en la pestaña, es necesario decidir, basándose en la forma de pandeo mostrada en el análisis LBA en Member, si:

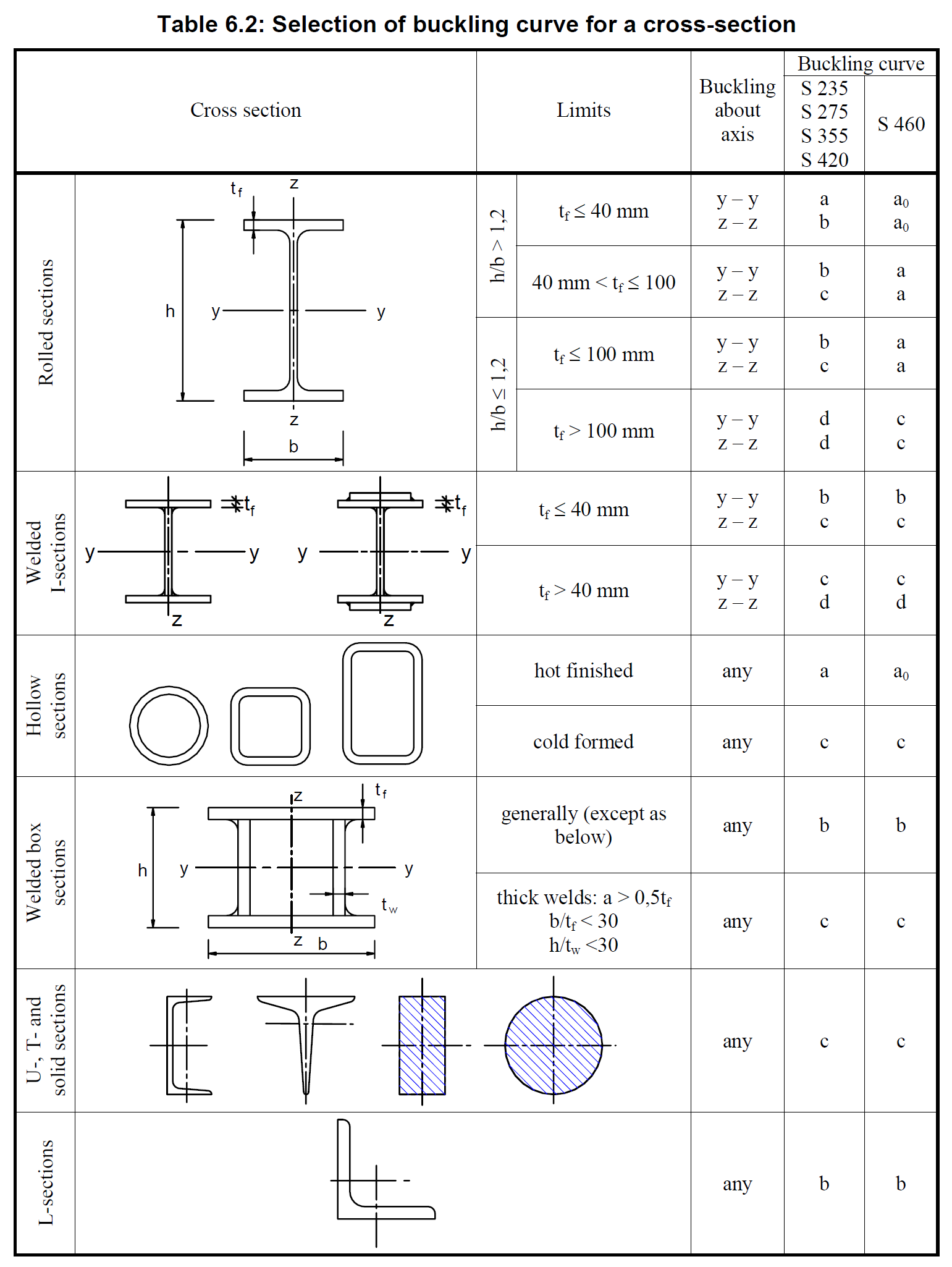

• El elemento está predominantemente comprimido donde se espera pandeo por flexión, torsional o torsional-flexional, y utilizar la Tabla 6.2,

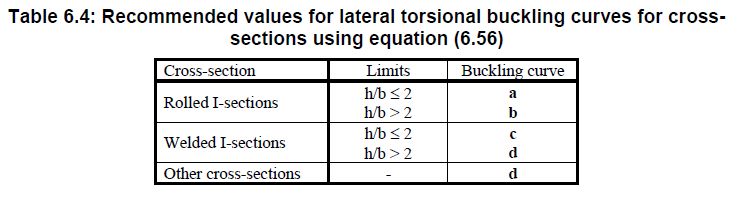

• O si el elemento está predominantemente flectado y el modo de fallo principal es el pandeo lateral torsional, y utilizar la Tabla 6.4.

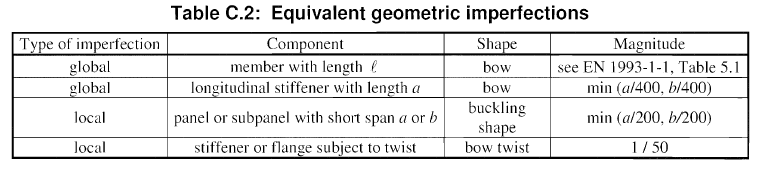

Para el pandeo de paneles (alma de viga), alas y rigidizadores, se debe utilizar la tabla C.2 de EN 1993-1-5 para calcular los valores de imperfección.

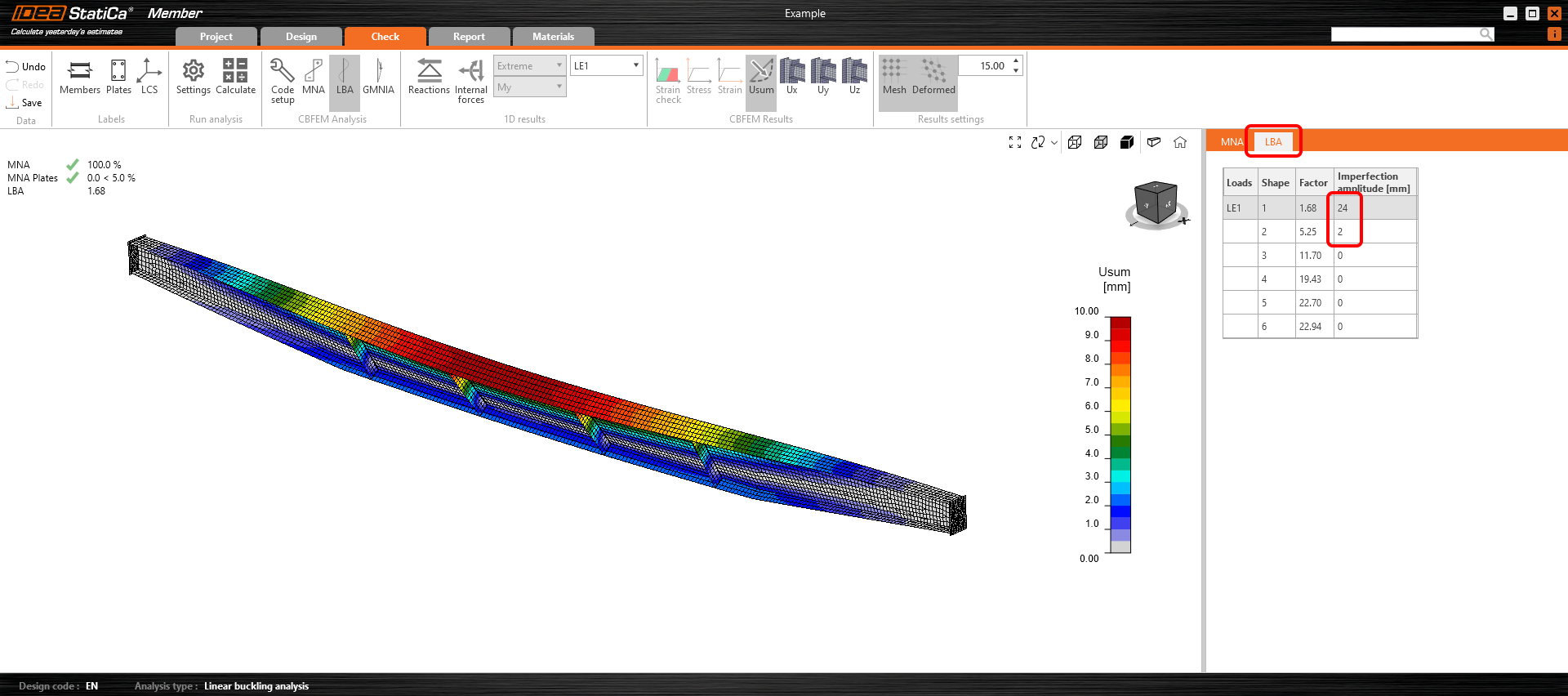

Las amplitudes de imperfección determinadas pueden introducirse en la pestaña después del análisis LBA (análisis lineal de pandeo) y antes del análisis GMNIA de 2.º orden (análisis no lineal geométrica y materialmente con imperfecciones).

Los valores positivo + y negativo - de las imperfecciones e₀ deben aplicarse consecutivamente, y los resultados más desfavorables deben considerarse relevantes. Si se aplican imperfecciones a más formas de pandeo, deben calcularse todas las combinaciones posibles de valores de imperfección + y -.
