Estructura de acero para marquesina fotovoltaica, California

Sobre el Proyecto

La Autoridad de Tránsito del Valle de Napa emprendió un ambicioso proyecto para instalar una estructura de marquesina fotovoltaica (FV) en su sede ubicada en 101 Sheehy Court, Napa, CA. Este proyecto tenía como objetivo proporcionar una solución energética sostenible al tiempo que mejoraba la funcionalidad de las instalaciones de tránsito. La marquesina FV está clasificada como una estructura de gran luz apoyada en perfiles de ala ancha (WF) para vigas y columnas. Los módulos FV están montados sobre correas de acero conformado en frío, que se apoyan entre las vigas, formando el sistema estructural principal.

Además de sus beneficios sostenibles, el proyecto también tenía como objetivo mostrar los avances tecnológicos en ingeniería estructural e integración de energías renovables. Con la instalación de la marquesina FV, la Autoridad de Tránsito del Valle de Napa no solo contribuye a reducir las emisiones de carbono, sino que también sienta un precedente para que otras autoridades de tránsito adopten iniciativas ecológicas similares.

El diseño de la marquesina fue proporcionado por KPFF Consulting Engineers.

Desafíos de Ingeniería

El proyecto presentó varios desafíos de ingeniería, incluidos el diseño y el análisis de la estructura de marquesina de gran luz. El sistema resistente a fuerzas laterales tuvo que planificarse meticulosamente: la dirección este-oeste utiliza un pórtico de momento ordinario de acero y la dirección norte-sur emplea columnas en voladizo ordinarias de acero, según el Capítulo 12 de ASCE 7. Las columnas están embebidas en cimentaciones de pilotes de hormigón, lo que añade otra capa de complejidad.

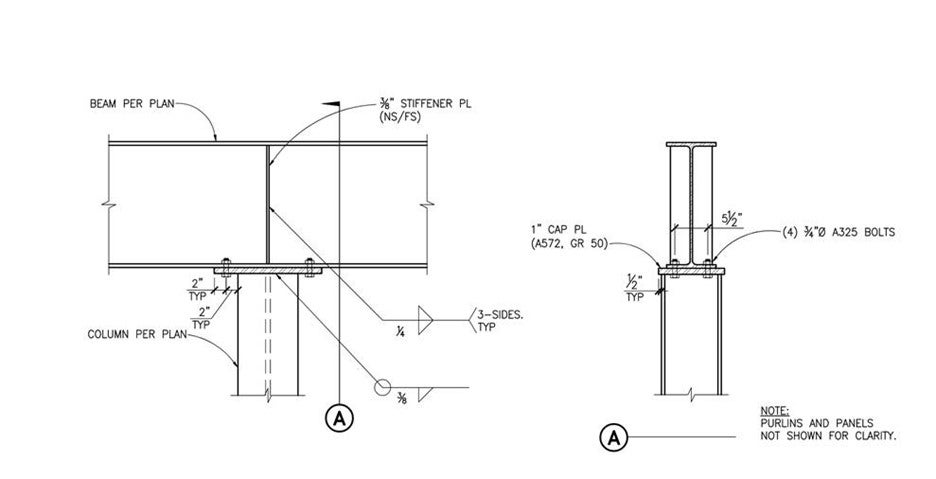

El proceso de diseño implicó abordar el potencial de fuerzas sísmicas y de viento significativas, dada la actividad sísmica de la ubicación. Garantizar que la marquesina FV pudiera resistir estas fuerzas sin comprometer la integridad estructural fue una consideración clave. Además, el comportamiento singular de las uniones, especialmente la acción de palanca bidireccional en las placas de paso, requirió un análisis y una validación precisos que no podían lograrse mediante cálculos manuales tradicionales.

Otro desafío significativo fue la coordinación entre las distintas disciplinas de ingeniería. La integración de los componentes eléctricos con los elementos estructurales requirió una planificación y ejecución cuidadosas para garantizar que los módulos FV pudieran funcionar eficientemente sin generar tensiones indebidas en la estructura de soporte.

Soluciones y Resultados

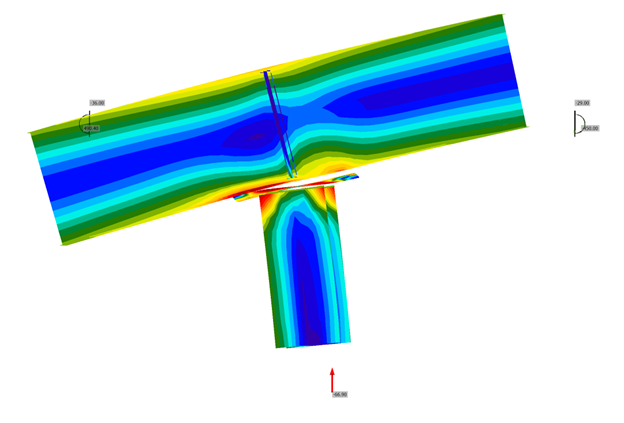

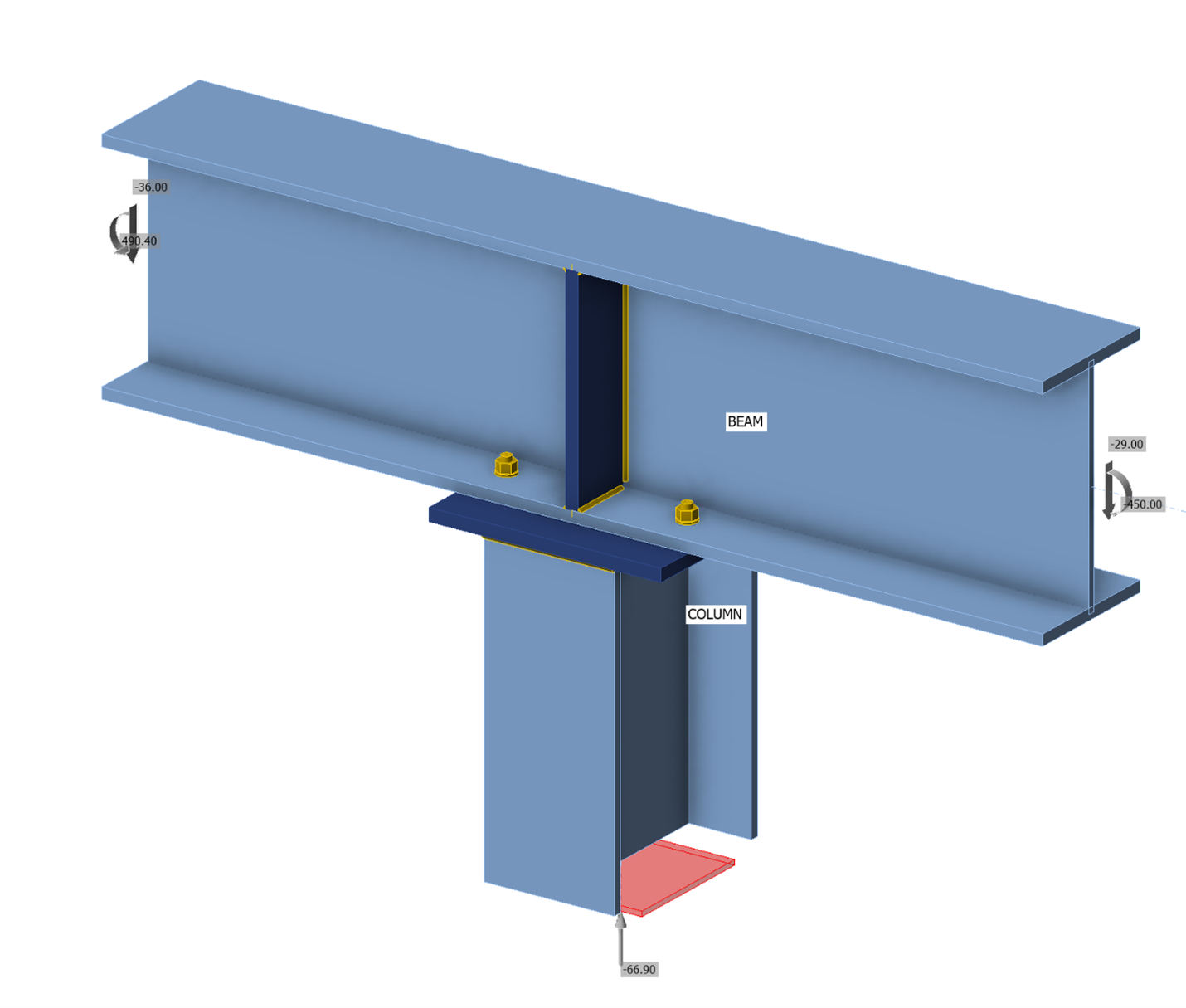

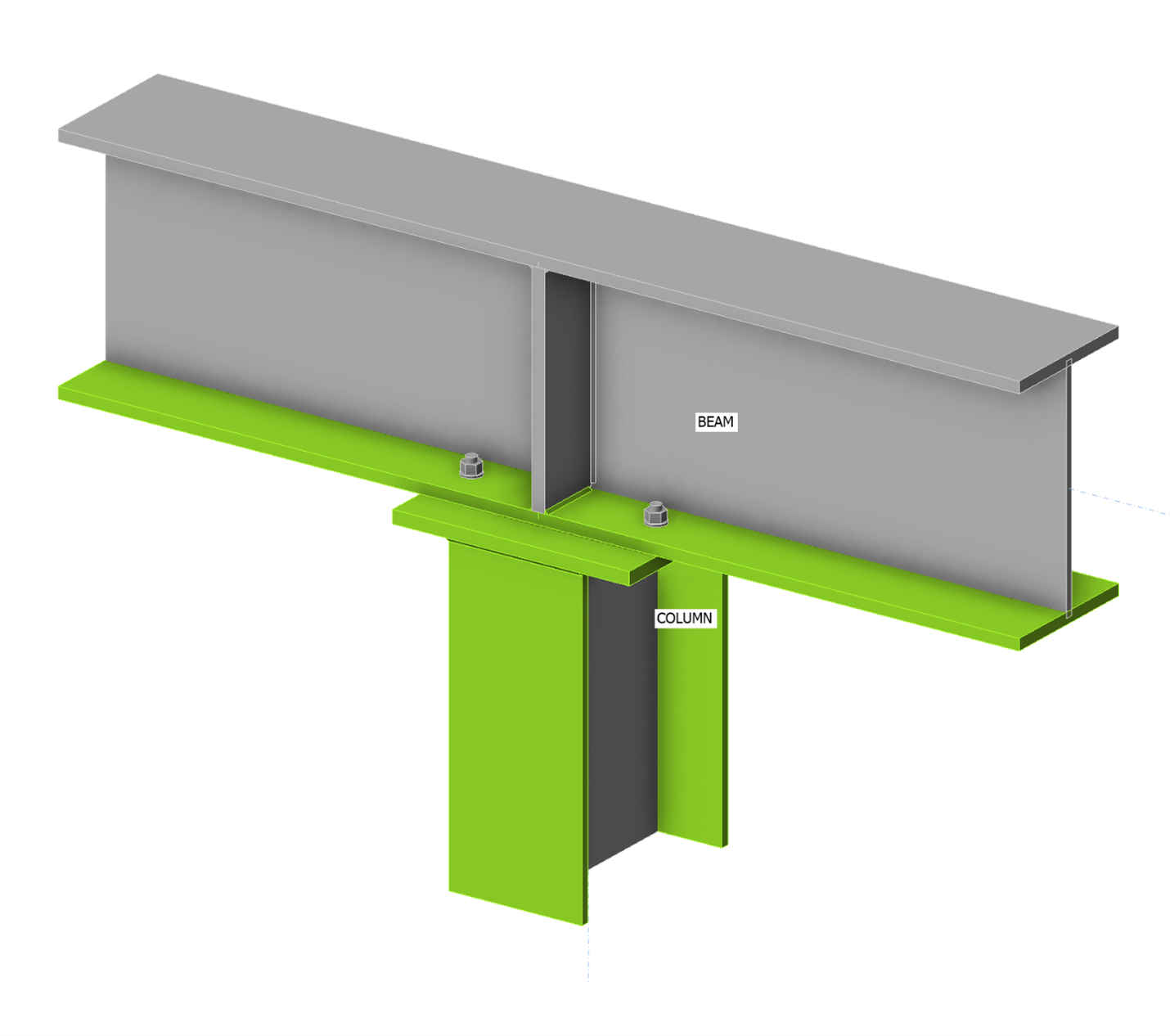

IDEA StatiCa desempeñó un papel crucial en la resolución de los desafíos de ingeniería de este proyecto. El software permitió el diseño de detalles típicos asociados con marquesinas solares FV y capturó los comportamientos singulares de las uniones. Las capacidades de análisis CBFEM de IDEA StatiCa permitieron al equipo capturar con precisión la acción de palanca bidireccional y sus efectos sobre las placas de paso. Este nivel de detalle y precisión no era posible con cálculos manuales, lo que convirtió a IDEA StatiCa en una herramienta indispensable para este proyecto.

El proceso de diseño iterativo facilitado por IDEA StatiCa garantizó que tanto la geometría como la viabilidad constructiva fueran confirmadas exhaustivamente. Al permitir múltiples iteraciones de diseño, el equipo de ingeniería pudo optimizar el diseño en términos de rendimiento, constructibilidad y eficiencia de costes. El software también generó un paquete de cálculo detallado, esencial para cumplir con los requisitos de presentación de cálculos estructurales. Este paquete completo incluía resultados de análisis detallados y documentación de diseño, fundamentales para obtener las aprobaciones necesarias de los organismos reguladores.

Además, el uso de IDEA StatiCa facilitó una integración fluida con otros programas de diseño utilizados en el proyecto, como las herramientas BIM (Modelado de Información de Construcción). Esta interoperabilidad garantizó que todos los aspectos del diseño estuvieran bien coordinados, reduciendo la probabilidad de errores y retrabajos durante la construcción.

El resultado fue una estructura de marquesina FV robusta y fiable que cumplió con todos los estándares de diseño y seguridad. La implementación exitosa de la marquesina FV ha mejorado significativamente la sostenibilidad de las operaciones de la Autoridad de Tránsito del Valle de Napa. El proyecto no solo ha proporcionado una fuente de energía renovable, sino que también ha mejorado la estética general y la funcionalidad de las instalaciones de tránsito.

Asimismo, el proyecto ha establecido un referente para futuros desarrollos en la región. La integración exitosa de soluciones avanzadas de ingeniería estructural con sistemas de energía renovable ha demostrado la viabilidad y los beneficios de este tipo de proyectos. La Autoridad de Tránsito del Valle de Napa es ahora reconocida como líder en el desarrollo de infraestructuras sostenibles, inspirando a otras organizaciones a emprender iniciativas similares.
