Modelovací nástroje – Negativní těleso, Rovina řezu a Řez

Komplexní tvary betonových bloků

Nové modelovací nástroje umožňují vytváření složitějších tvarů a rozšiřují možnosti použití, jako je kotvení v blízkosti otvorů, obecné tvary kotevních bloků apod. Směřujeme tedy k obecnějšímu využití aplikace. Je však důležité poznamenat, že aplikace je vhodná zatím pouze pro případy kotvení, pro které je ověřena.

Pro posouzení protlačení a dalších složitějších a obecnějších případů je potřeba další vývoj a verifikace. Tyto případy nejsou ve verzi 25.0 podporovány.

Poznámka: V případě plošného podepření dochází k porušení vždy v oblasti kotvení a protlačení nehraje roli. K protlačení může dojít v případech uložení patky na zeminy s nízkou tuhostí nebo také v případě pilotového založení. Pro tyto situace zatím aplikace Detail není vhodná.

Spojování kotevních bloků

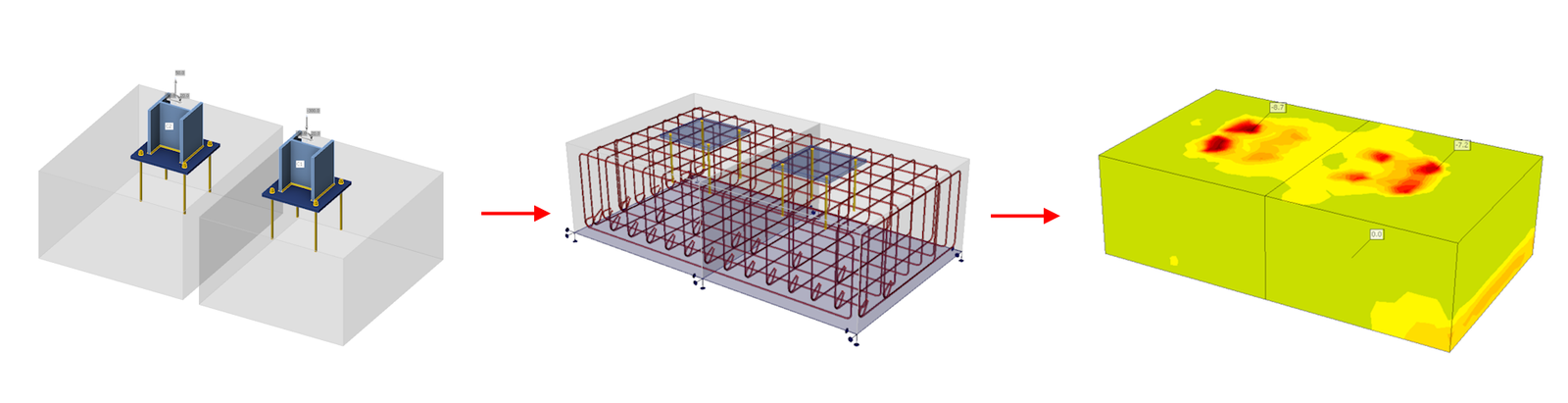

Detail ve 3D podporuje pouze jeden kotevní blok. Vzhledem k tomu, že v IDEA StatiCa Connection lze vytvořit více bloků, je nyní povoleno importovat tyto vícenásobné bloky do Detailu, kde je lze sloučit pomocí operace Řez a následně vyztužit. V případě překrývajících se bloků je pak nutné jeden z bloků smazat a přiřadit patní desky ke stejnému bloku.

Operace Řez

Základní operací pro úpravu tvaru bloku je operace Řez. Řez může být proveden buď podle tělesa, negativního tělesa nebo roviny řezu, ty lze najít pod tlačítkem "Položka modelu".

• Operace Řez lze aplikovat na negativní těleso pro úpravu tvaru výchozího bloku.

• Rovina řezu funguje podobným způsobem. Jak je znázorněno na následujícím obrázku, každý řez vytváří nové hrany a povrchy, které mohou sloužit jako reference pro umístění výztuže.

• Po aplikaci první operace Řez lze výztuž vztahovat buď k původním, nebo nově vytvořeným plochám a hranám, což se nastavuje pomocí nové funkce v panelu vlastností.

Uvedená nová vylepšení jsou dostupná pro normy EN a ACI.
