技术支持中心验证示例根据EN 1992-1-1的挠度校核

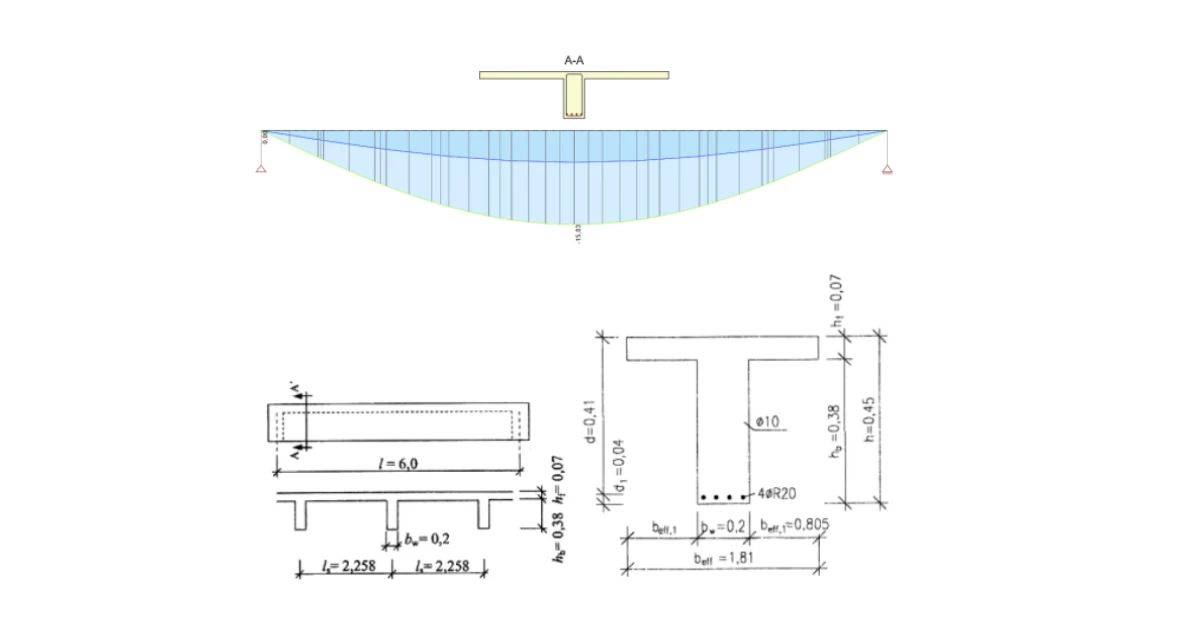

根据EN 1992-1-1的挠度校核
ConcreteVerificationsDeflectionsBeamEN (Eurocode)

根据EN 1992-1-1的挠度校核

本文也提供以下语言版本
ENCZDEESFRITPTNLHUROKRPLTHTRVIZH
AI从英语翻译

基准描述

参考计算

使用IDEA StatiCa BEAM软件进行的挠度计算与以下参考计算进行对比:算例6.2,挠度计算,T形梁。

参考文献:

Procházka等,《按ČSN EN 1992进行混凝土结构设计培训》,第1部分,钢筋混凝土、结构防火设计、混凝土桥梁规定,ČBS及ČBS Servis,2009年,第105-110页。

梁的几何参数

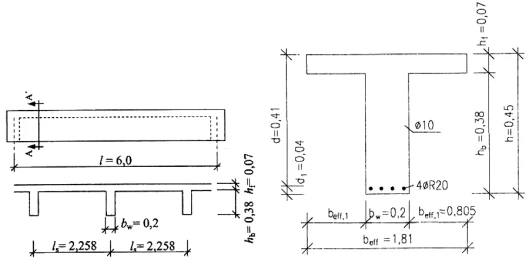

现浇T形截面梁如下图所示。结构模型采用跨度为6.0 m的简支梁。截面几何尺寸及钢筋位置和类型见右侧图示。

荷载标准值:恒载:Σgkj = 8.2 kN/m,长期活载:qk = 23.5 kN/m。

参考计算——主要计算值与结果

准永久组合:

准永久组合下跨中弯矩:

混凝土强度等级:C20/25

水泥类别:N,徐变系数φ( ∞,to)

φ( ∞,to = 28) = 3.2

fck = 20MPa,fcd = 13.3MPa,fctm = 2.2MPa,Ecm = 30GPa

钢筋:

10505(R),B500B:fyk = 500MPa,fyd = 435MPa

长期荷载作用下的截面特性

未开裂截面

开裂弯矩:

抗弯柔度:

开裂截面

抗弯柔度:

分布系数:

曲率:

挠度:

使用IDEA StatiCa BEAM进行挠度计算

如需详细对比计算结果,可使用本基准附带的项目文件。以下结果对应梁跨中截面的极值"4"。参考计算(上一章)中的数值以红色矩形框标注。

下表红色矩形框中的挠度计算值代表考虑徐变效应的长期荷载作用下的长期挠度(准永久组合)。

蓝色矩形框中的挠度值代表考虑徐变效应的总挠度(特征组合)。
