预应力开孔梁(EN)
ConcreteReinforced concretePrestressed concreteTutorialsDetail 2D

预应力开孔梁(EN)

本文也提供以下语言版本
ENCZDEESFRITPTNLHUROKRPLTHTRVIZH
AI从英语翻译

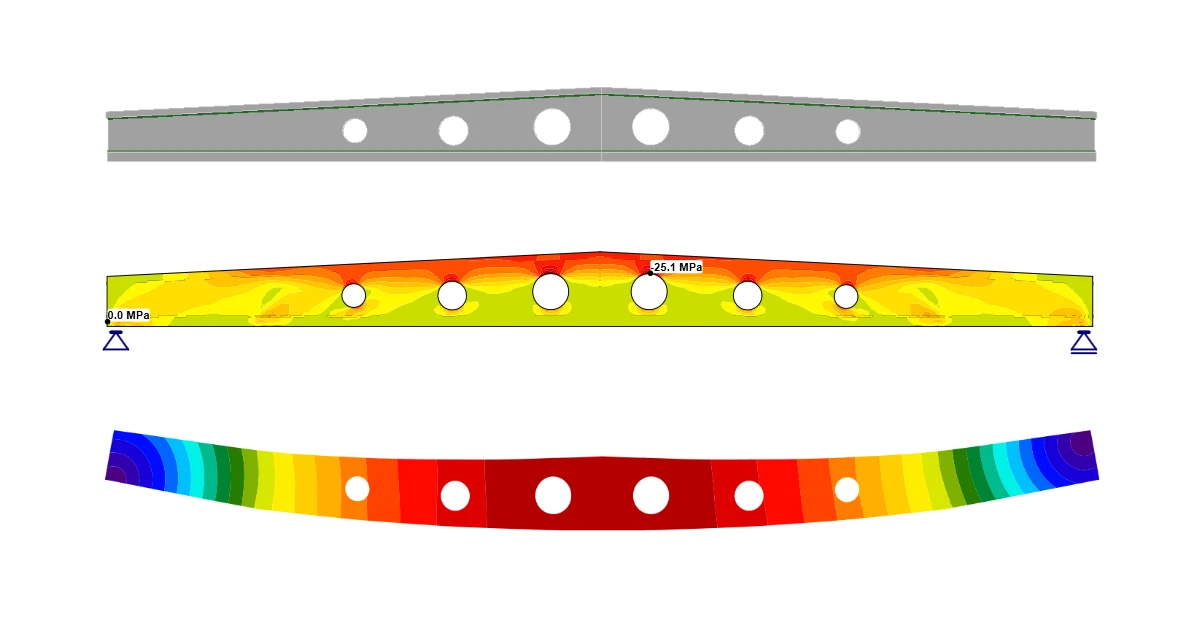

通过逐步学习本教程,您将了解如何使用 IDEA StatiCa Detail,以及如何在几分钟内根据规范对带开孔的预应力钢筋混凝土梁进行设计和规范校核。


1 新建项目

在 IDEA StatiCa Detail 中新建一个项目。

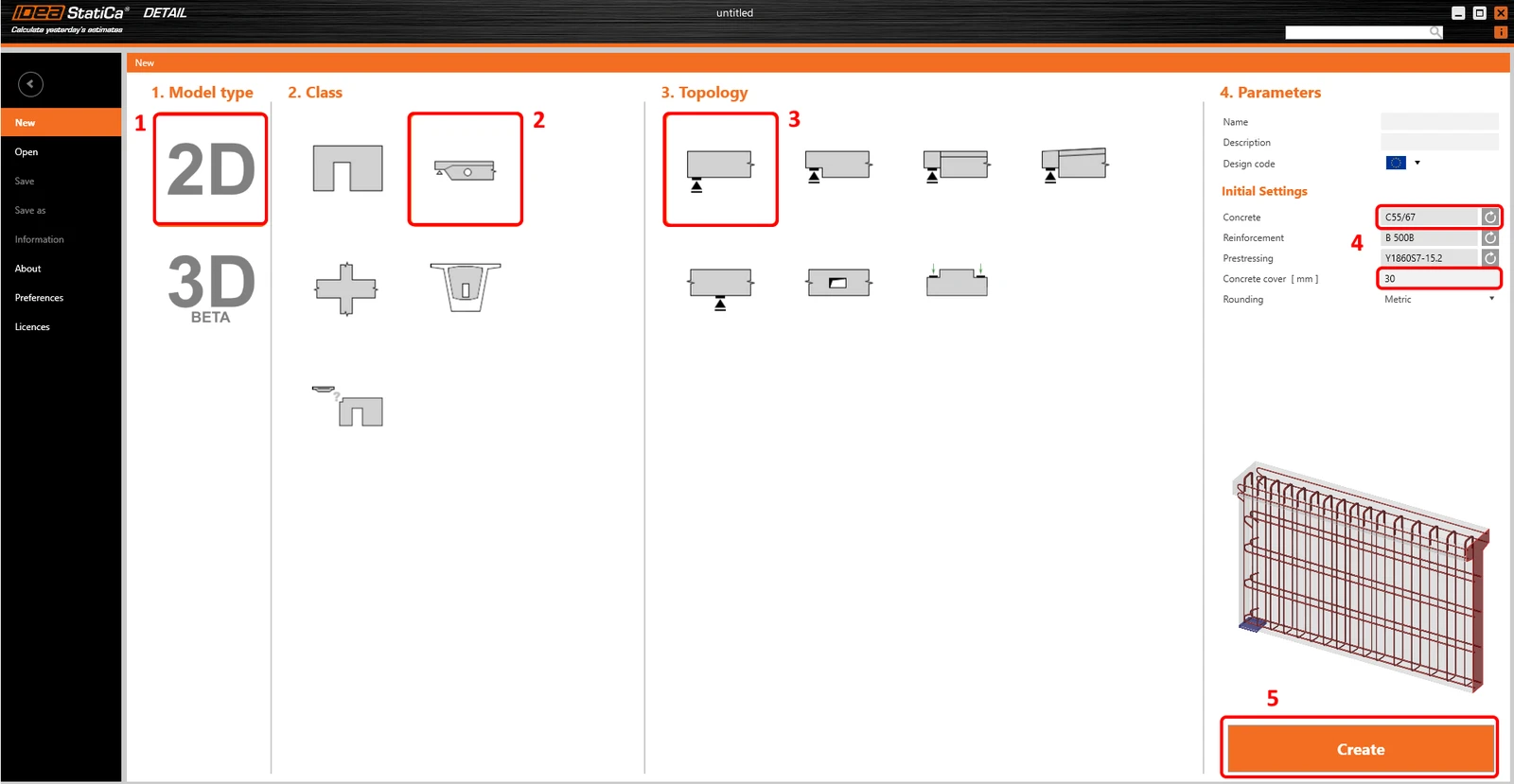

在向导中,设置混凝土和钢筋等级,并定义混凝土保护层厚度。选择梁类别和端部支座拓扑。

2 几何

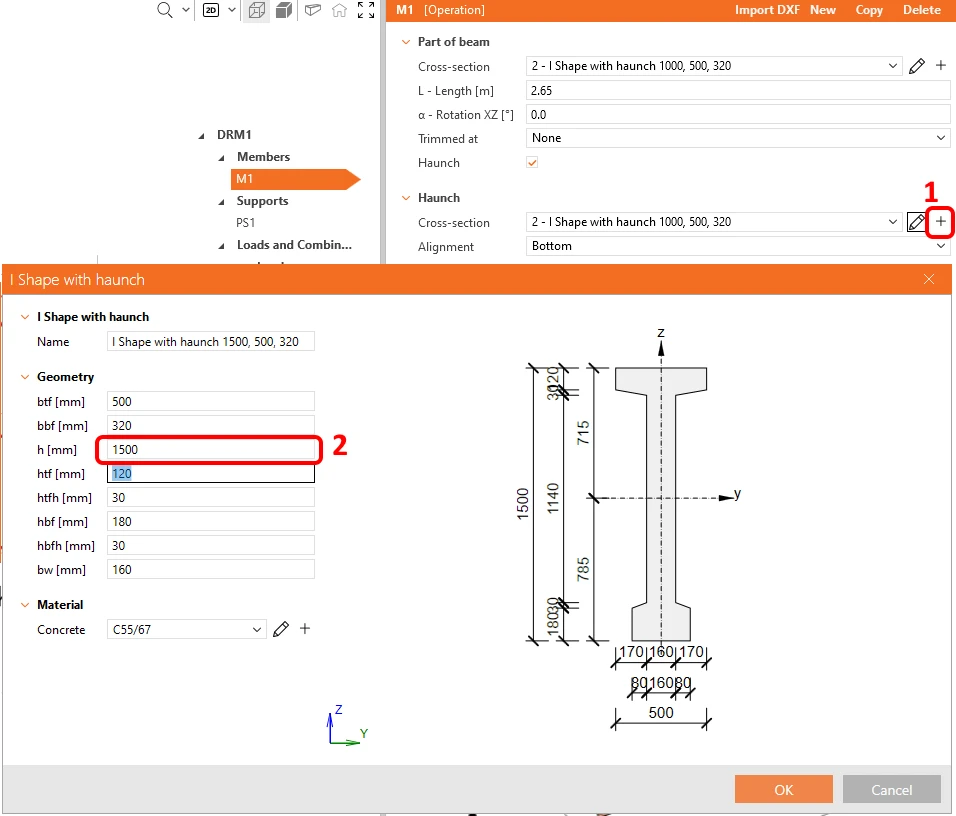

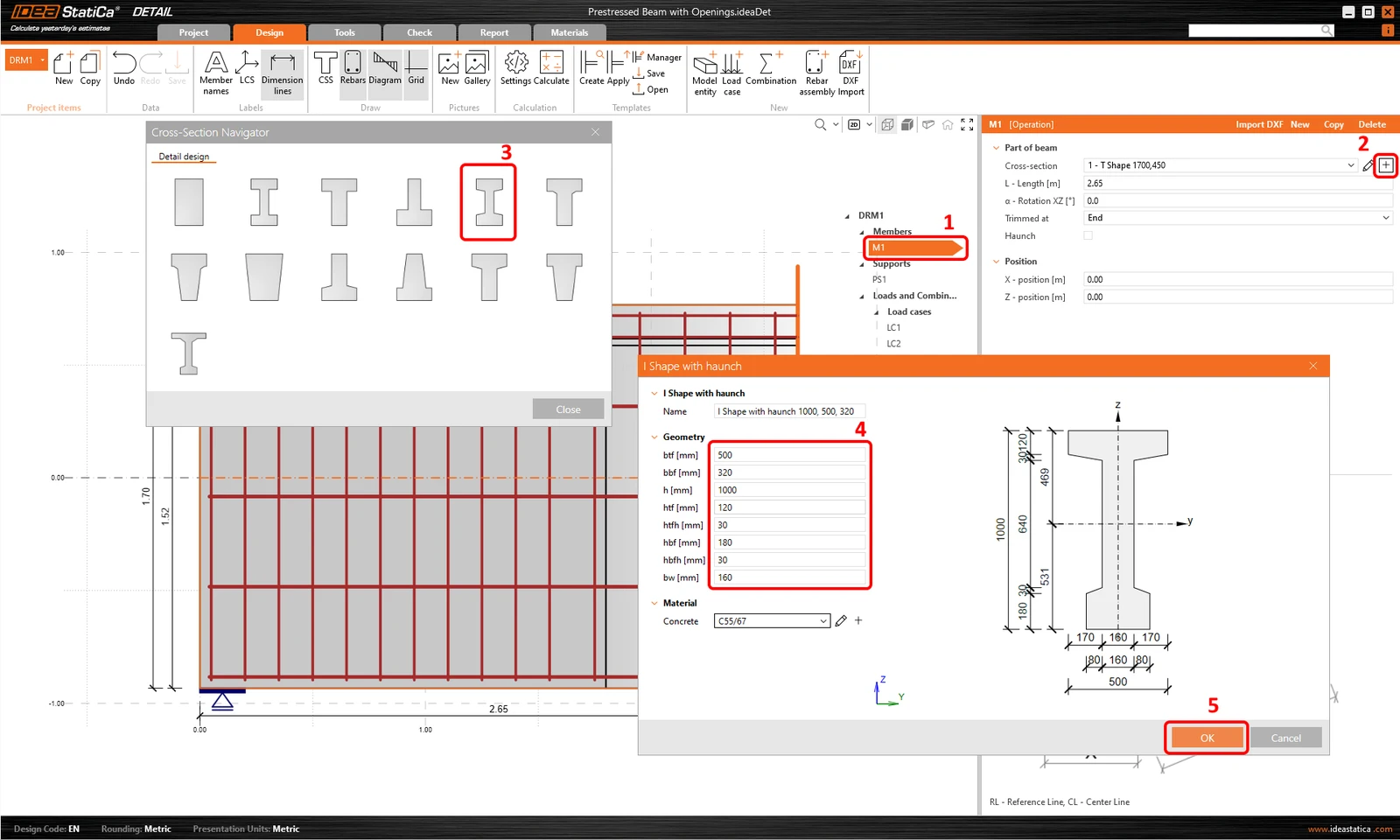

首先,定义截面。将使用两个 I 形截面。选择构件 M1 (1),点击加号按钮 (2),然后选择带加腋的 I 形截面 (3)。之后修改截面的几何形状 (4)。

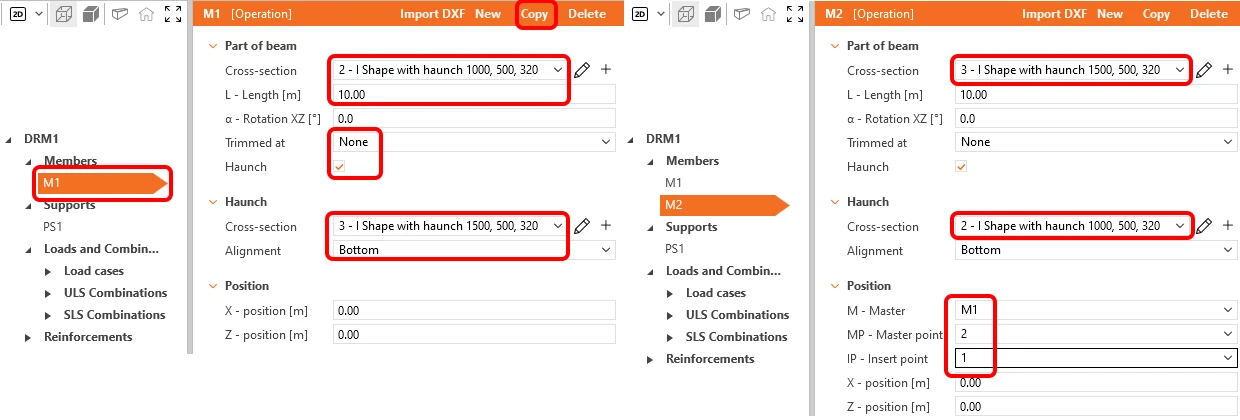

修改梁 M1,需要关闭截断端,添加加腋并定义第二个截面。

选择合适的截面,并调整长度和对齐方式。设置好梁 M1 后,点击复制按钮创建梁的第二部分,然后修改 M2 梁。

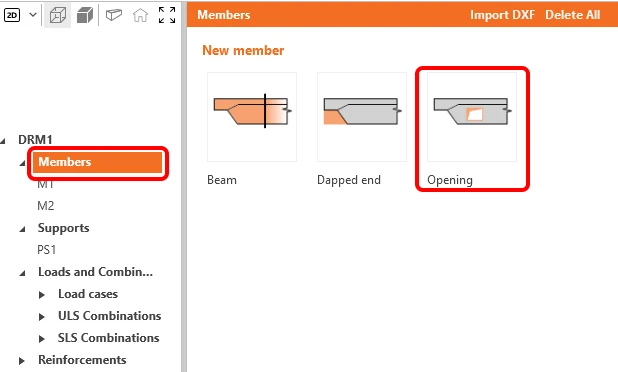

添加开孔。

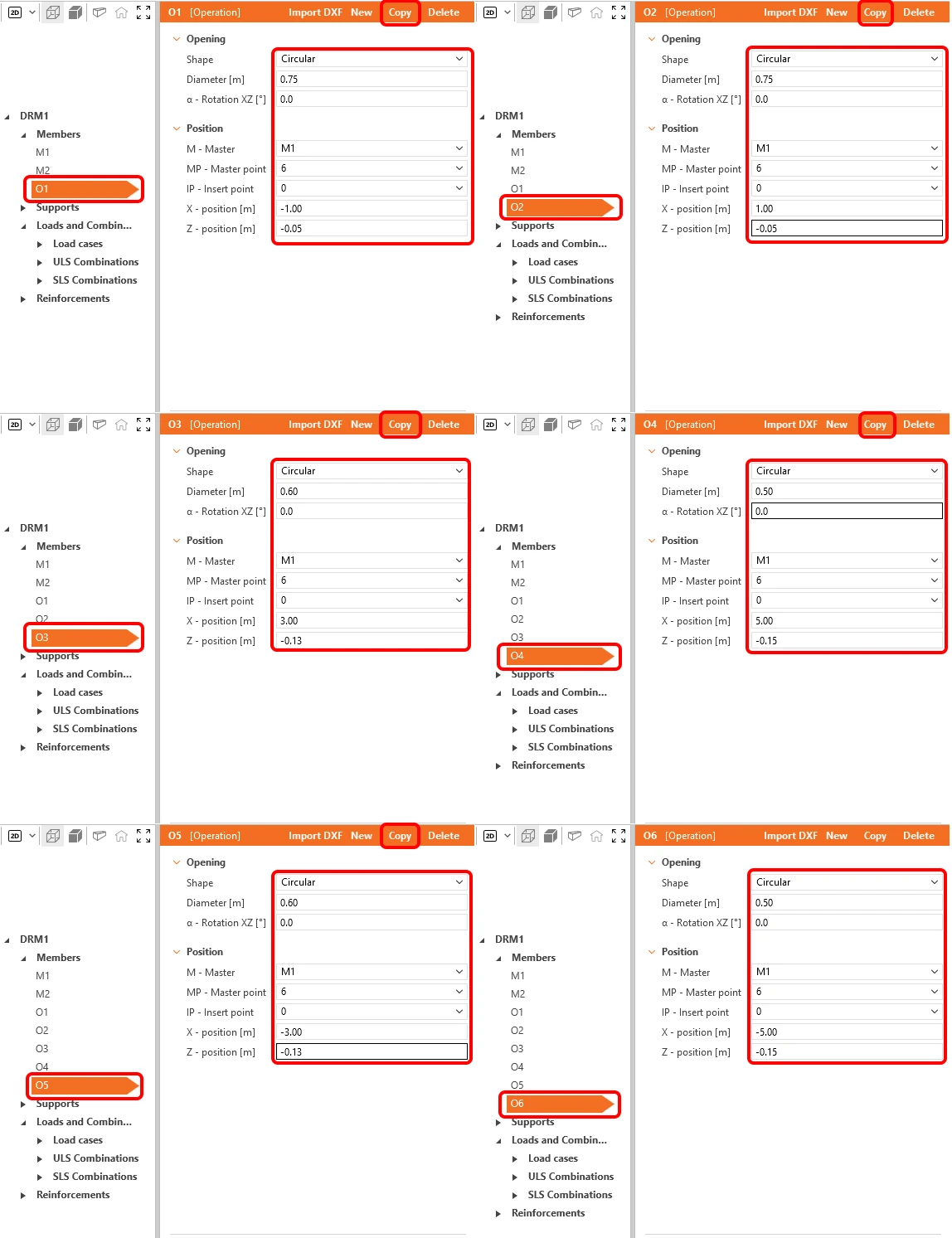

修改开孔 O1 的几何形状。完成后,点击复制按钮创建新的开孔 O2。然后以同样的方式处理其他开孔。几何设置如下所示。

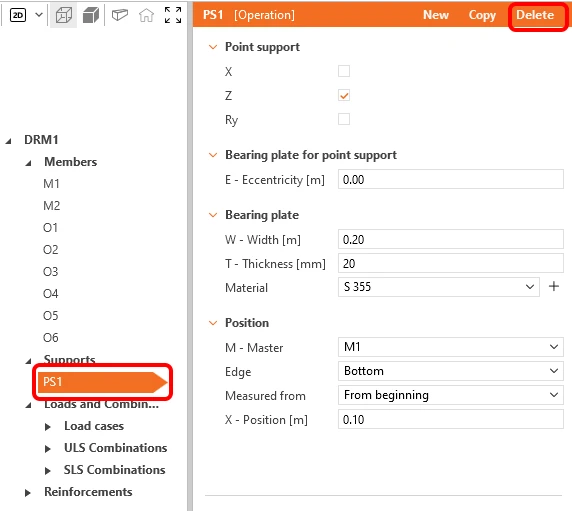

接下来需要更新支座。Detail 软件中有多种支座类型。删除由模板创建的点支座 PS1。

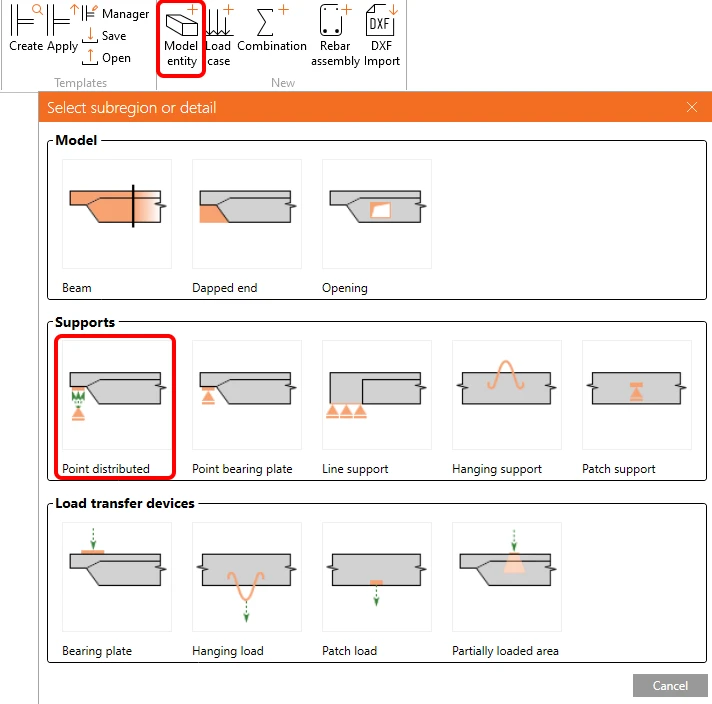

添加新的模型实体,选择分布点支座以创建新支座。

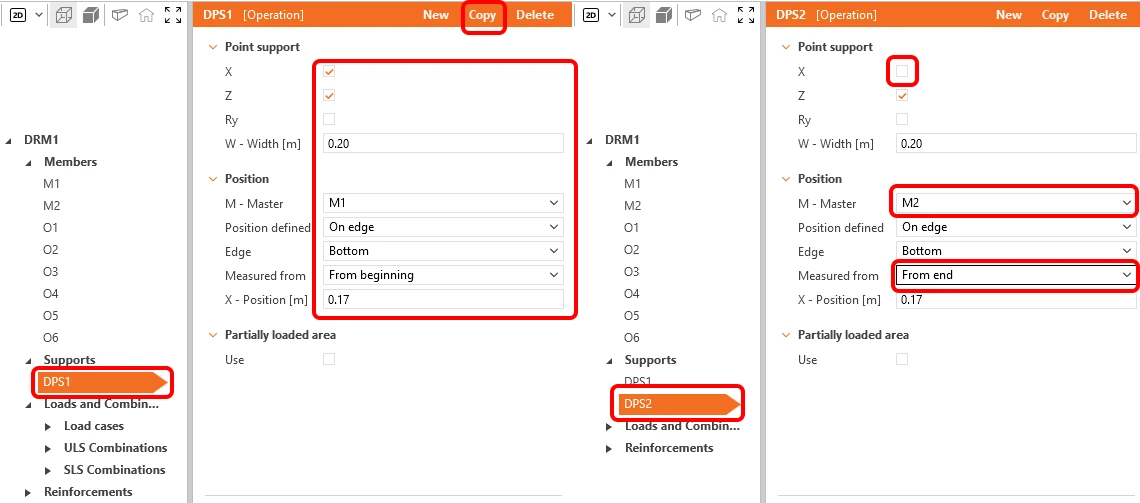

按照下图设置分布点支座 DPS1。复制该支座并调整新支座 DPS2。

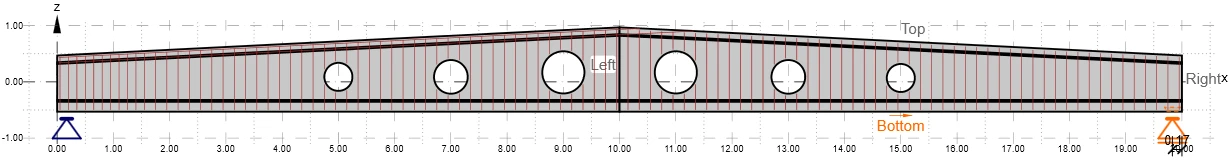

梁的几何形状已设置完成,您的梁应如下所示:

3 荷载

在树形菜单中转到荷载工况。将荷载工况 LC1 重命名为 P,并将其类型更改为预应力。

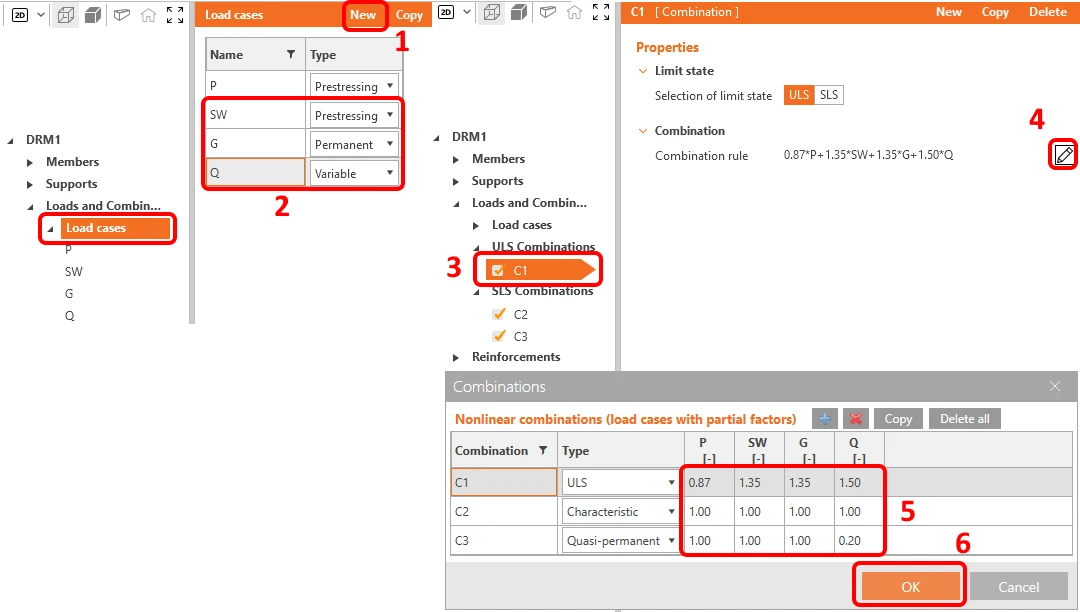

点击新建 (1) 按钮添加两个新荷载工况。重命名并设置所有剩余荷载工况的荷载类型 (2)。选择组合 C1 (3)。点击铅笔按钮 (4),修改组合系数 (5)。确认更改 (6)。

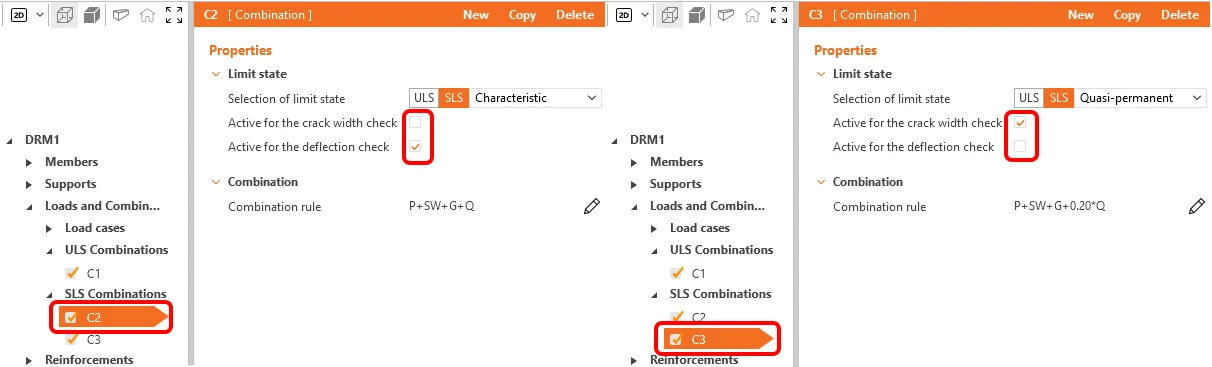

每个正常使用极限状态组合可以激活用于裂缝宽度验算、挠度验算或两者兼有。将 C2 设置为激活用于挠度验算,C3 用于裂缝宽度验算。

保持所有组合 C1、C2 和 C3 均处于勾选状态。请注意,计算仅对已勾选的项目执行。

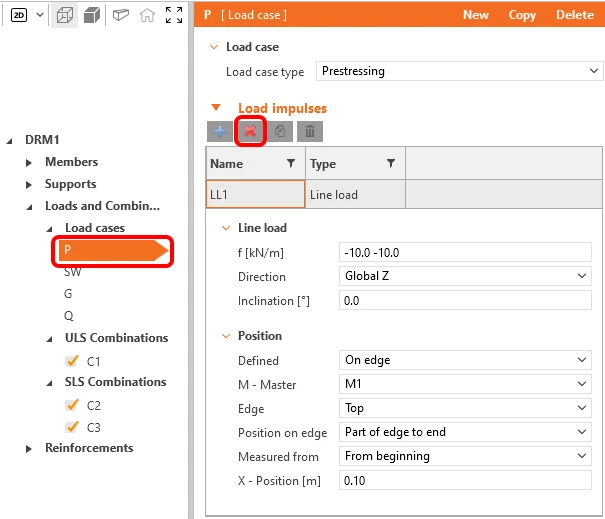

开始编辑荷载激励。从荷载工况 P 中删除线荷载 LL1。该荷载工况将保持为空。

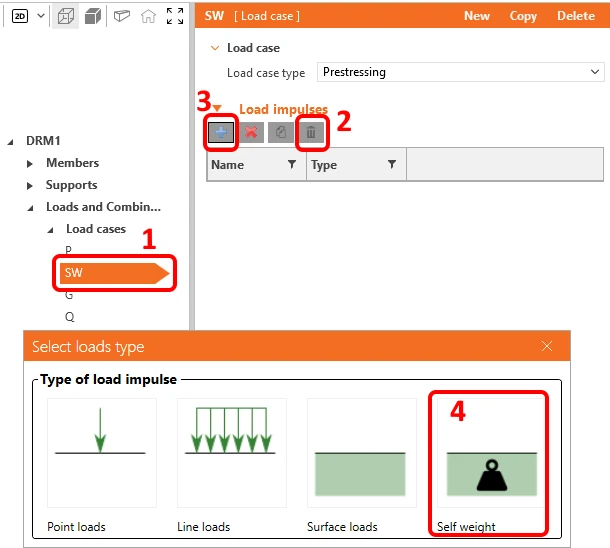

将当前荷载工况切换为 SW。删除该工况中的所有荷载。点击加号按钮并施加自重。

自重已添加到荷载工况 SW 中,该工况为预应力荷载类型。请务必阅读知识库文章——如何在 Detail 中为预应力梁设置自重。您将了解为何将自重设置为预应力荷载类型。

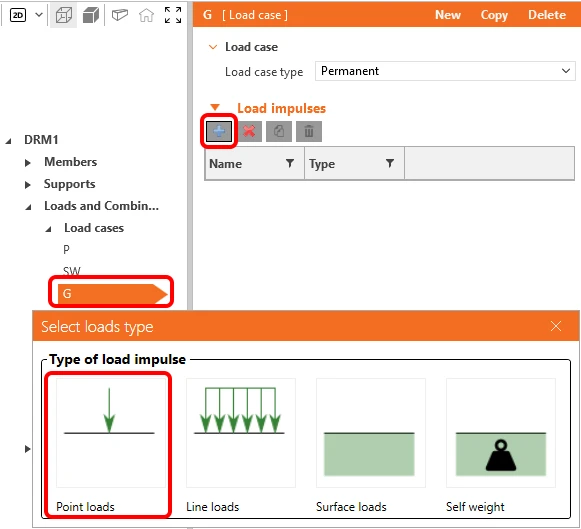

向荷载工况 G 添加点荷载。

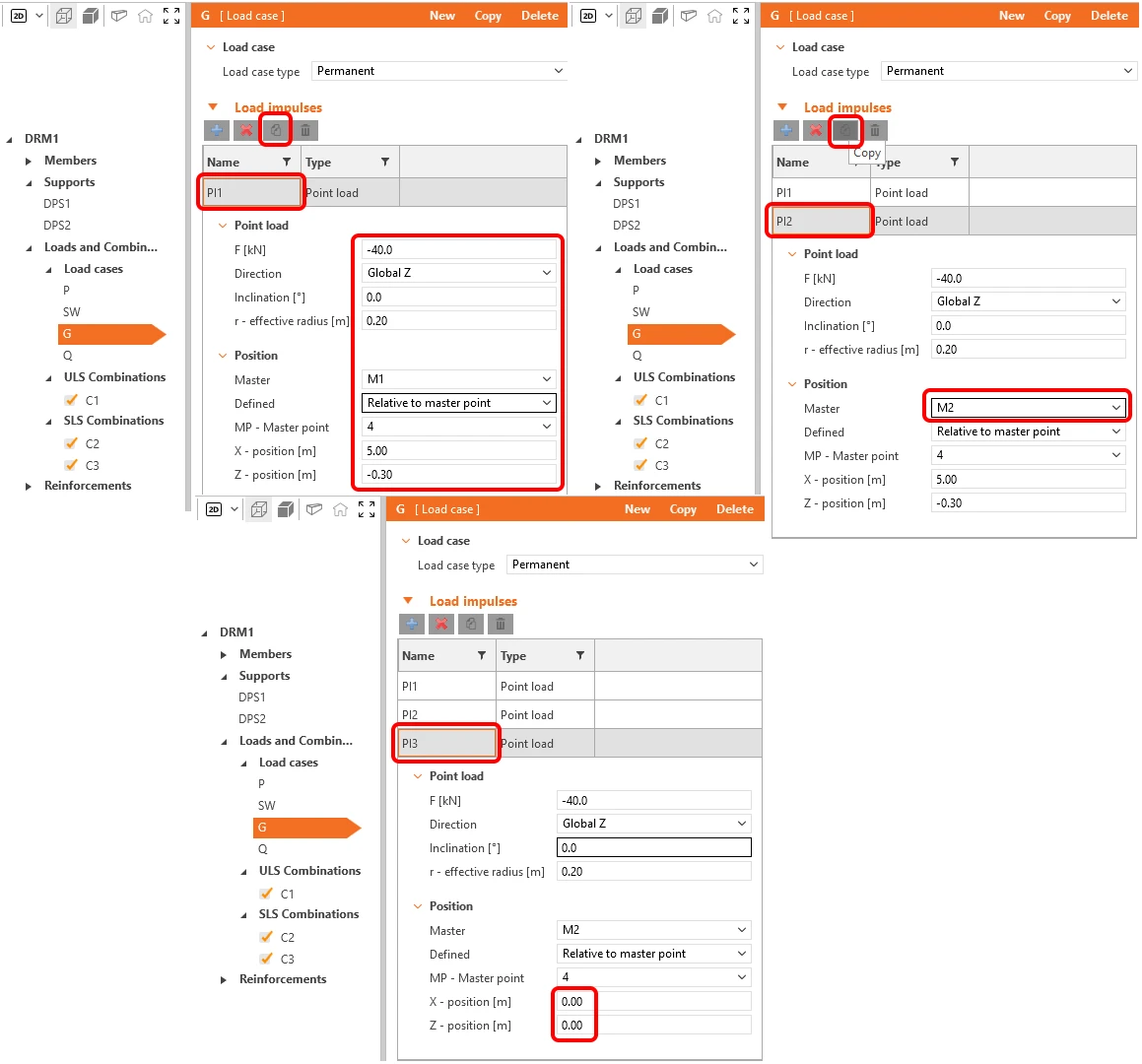

设置点荷载 Pl1,然后按复制按钮。接着将点荷载 Pl2 的主构件设置为 M2,再次点击复制。Pl3 需移至跨中位置,调整 X 和 Y 坐标。

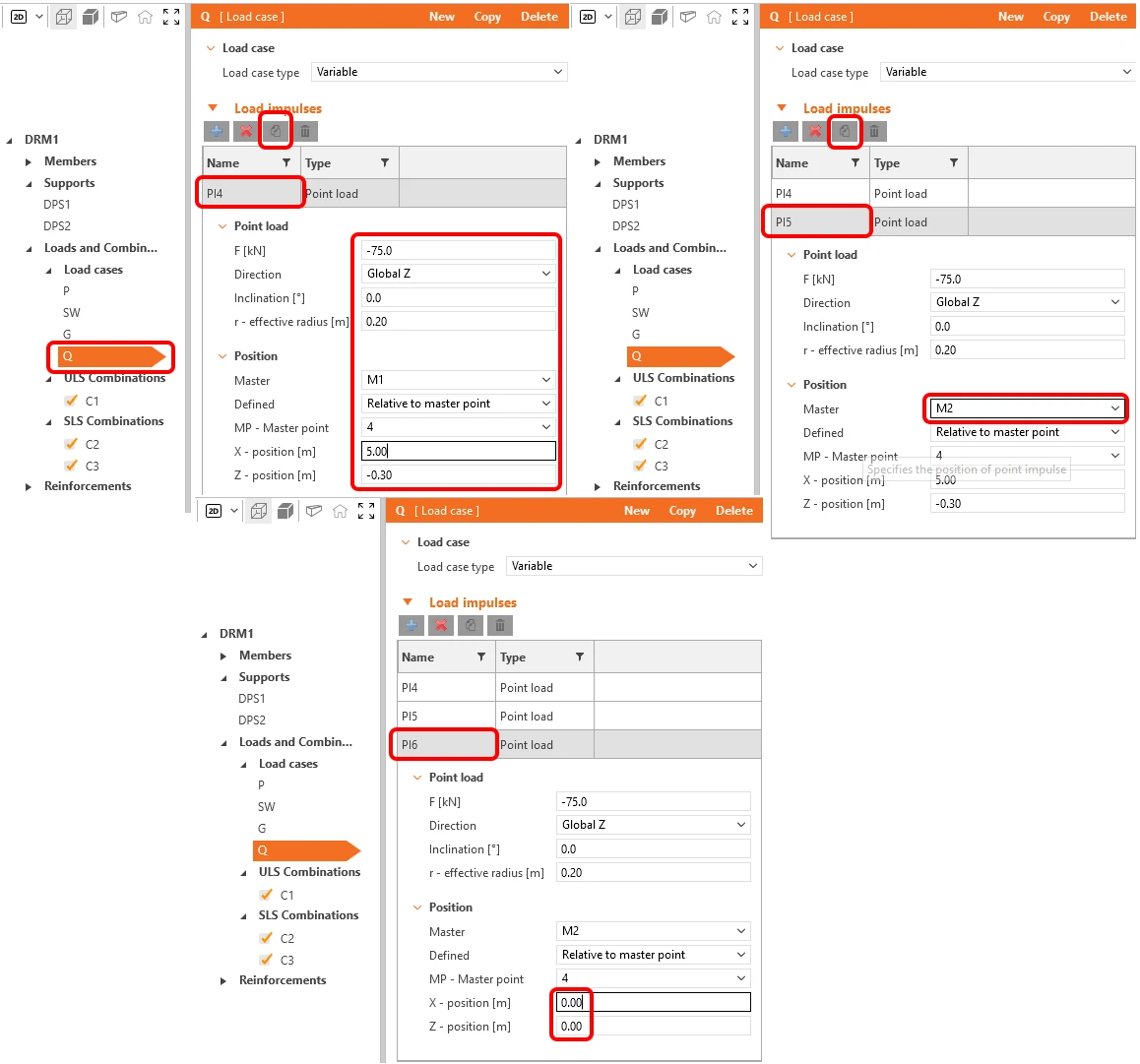

荷载工况 Q 需要创建类似的点荷载,唯一的区别是荷载值为 -75 kN。

4 钢筋

荷载定义完成后,即可继续定义钢筋。

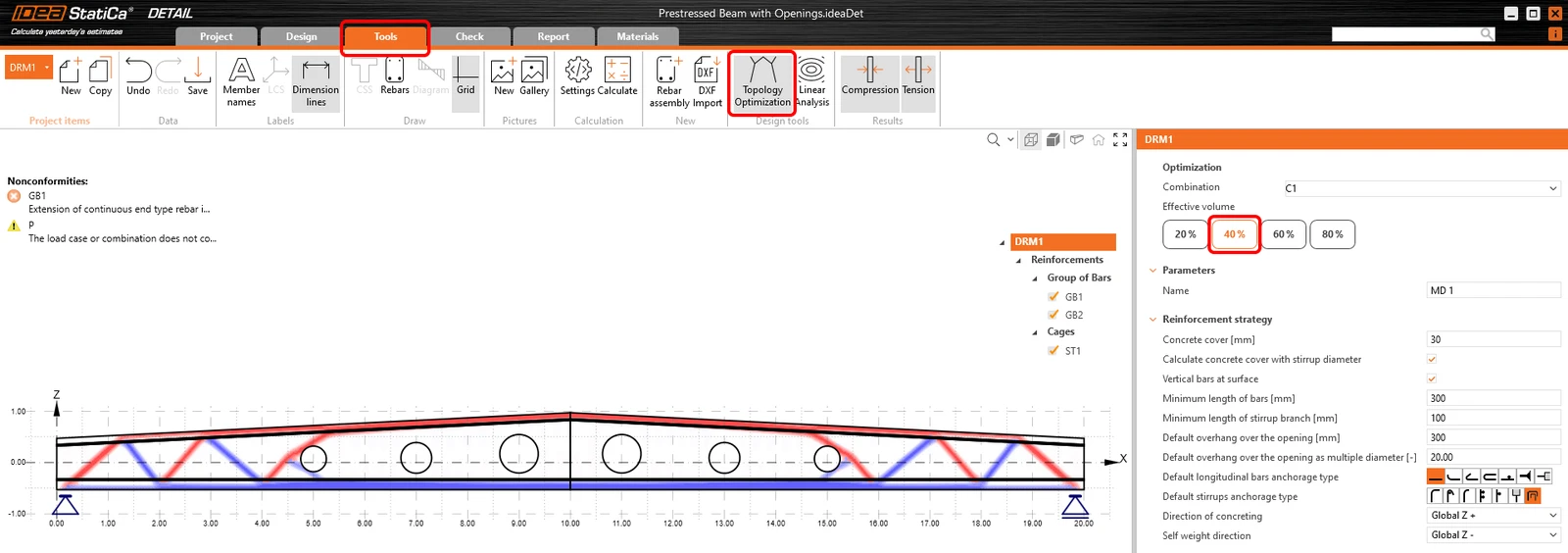

让 设计工具 显示受拉/受压区域。开启拓扑优化。计算使用结构的有效体积(20%、40%、60% 或 80%),并通过多次迭代将该体积布置为刚度最大的拓扑形式。

现在返回设计选项卡并关闭网格。

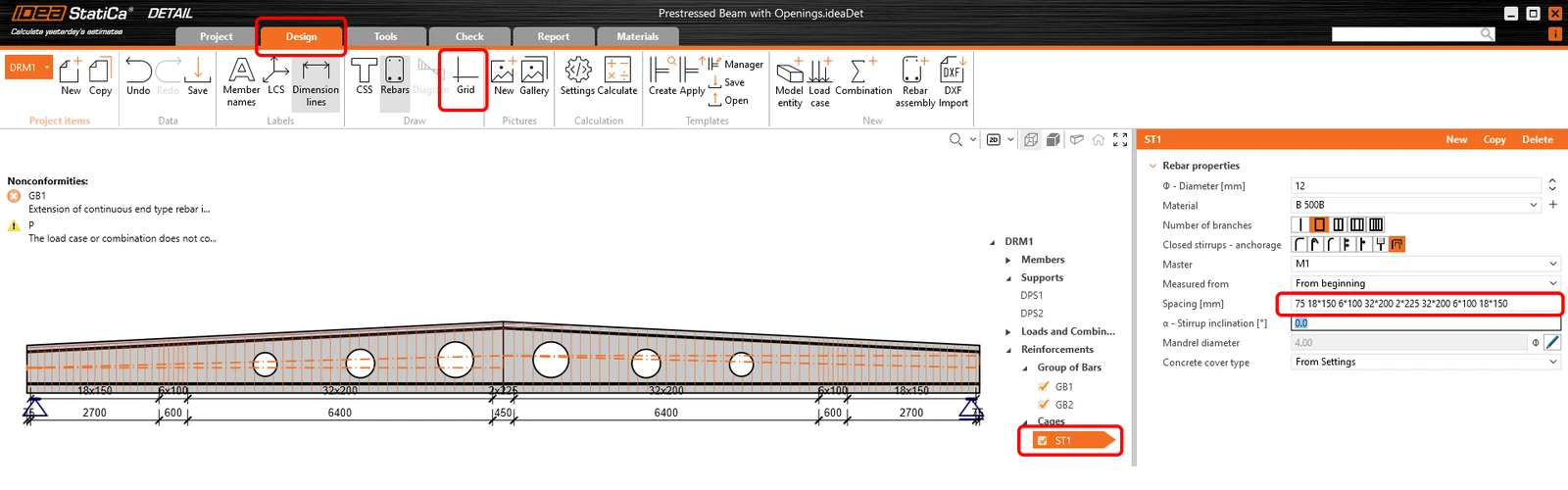

逐步修改钢筋项目。从箍筋笼 ST1 开始,需要更新间距。间距根据剪力进行调整,支座附近剪力较大,如下所示,在预应力钢丝锚固区域间距加密。

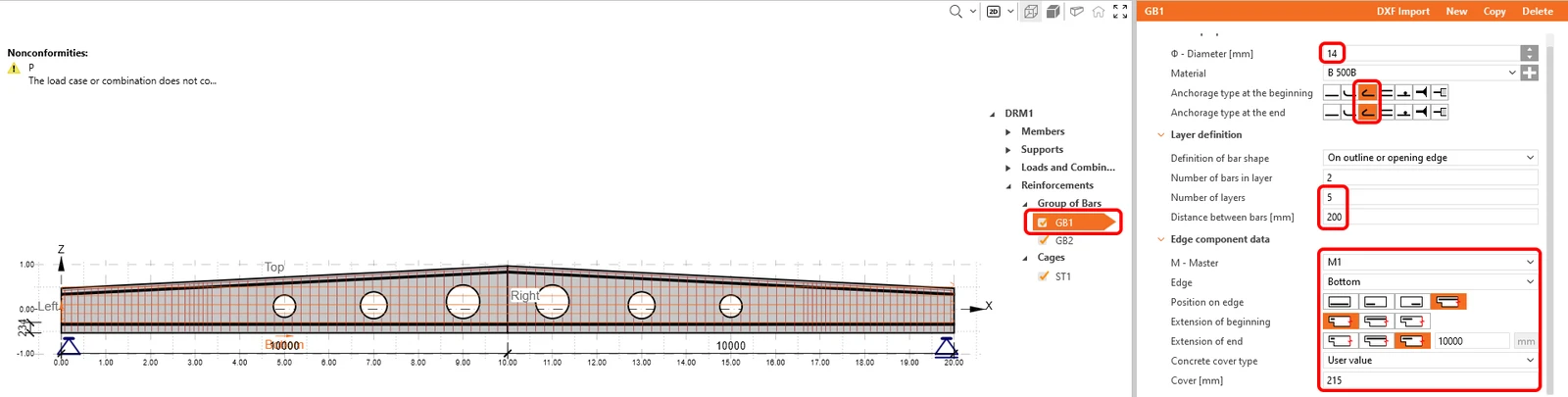

列表中的下一项是纵向钢筋组 GB1。

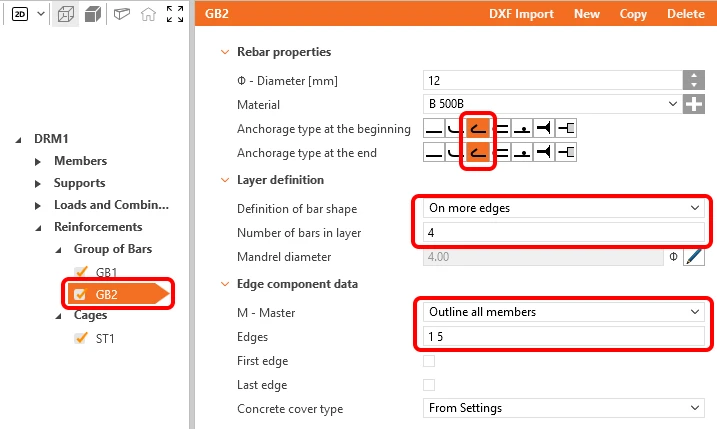

顶部钢筋也需要修改。

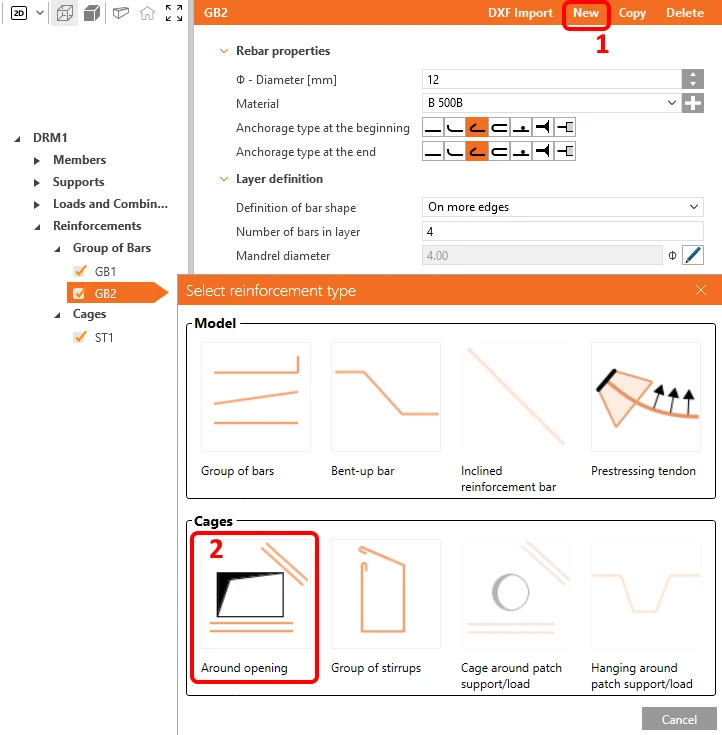

最后需要布置的钢筋是开孔周围的附加钢筋。只需点击新建按钮,选择开孔周围的箍筋笼。

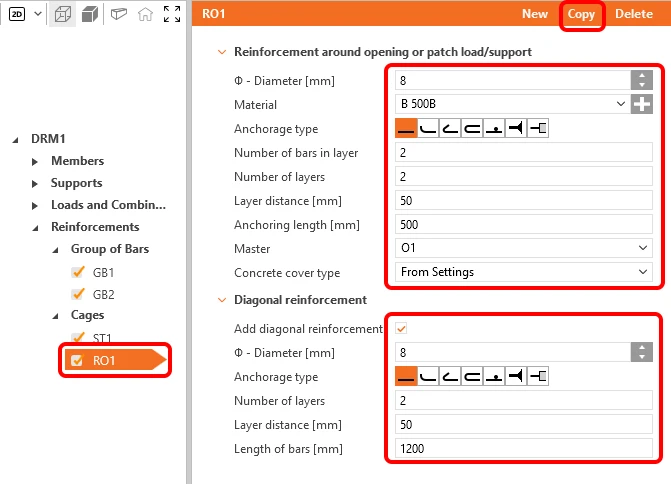

共有六个开孔,因此需要创建六个开孔周围钢筋项目。所有项目设置相同,仅需更改 M - 主构件。首先按如下方式修改 RO1。

然后再创建五个箍筋笼副本,并为每个项目指定正确的 M - 主构件。

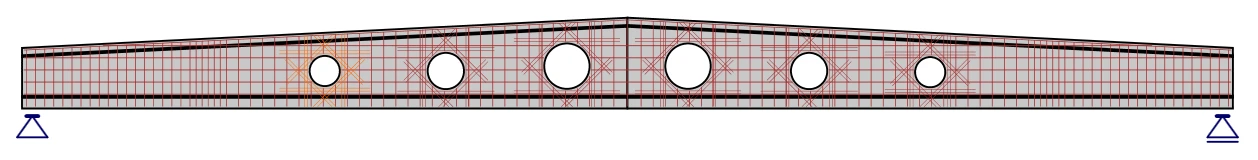

模型已完成钢筋布置,应如下所示。

5 预应力

钢束和钢丝的添加方式与钢筋类似。您已创建荷载工况 P,该工况将用于预应力。本屋面梁将采用先张法 钢丝。

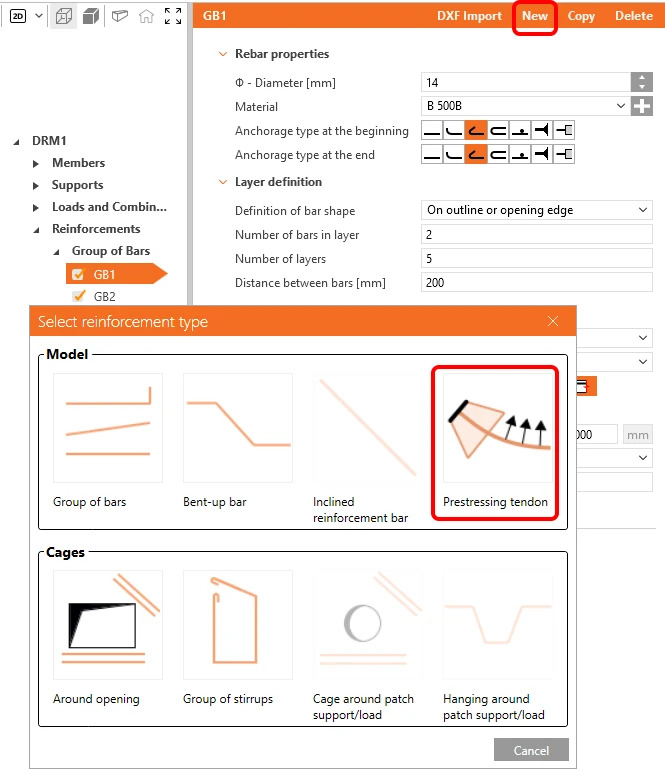

只需点击新建按钮,选择预应力钢束,即可创建第一组钢丝。

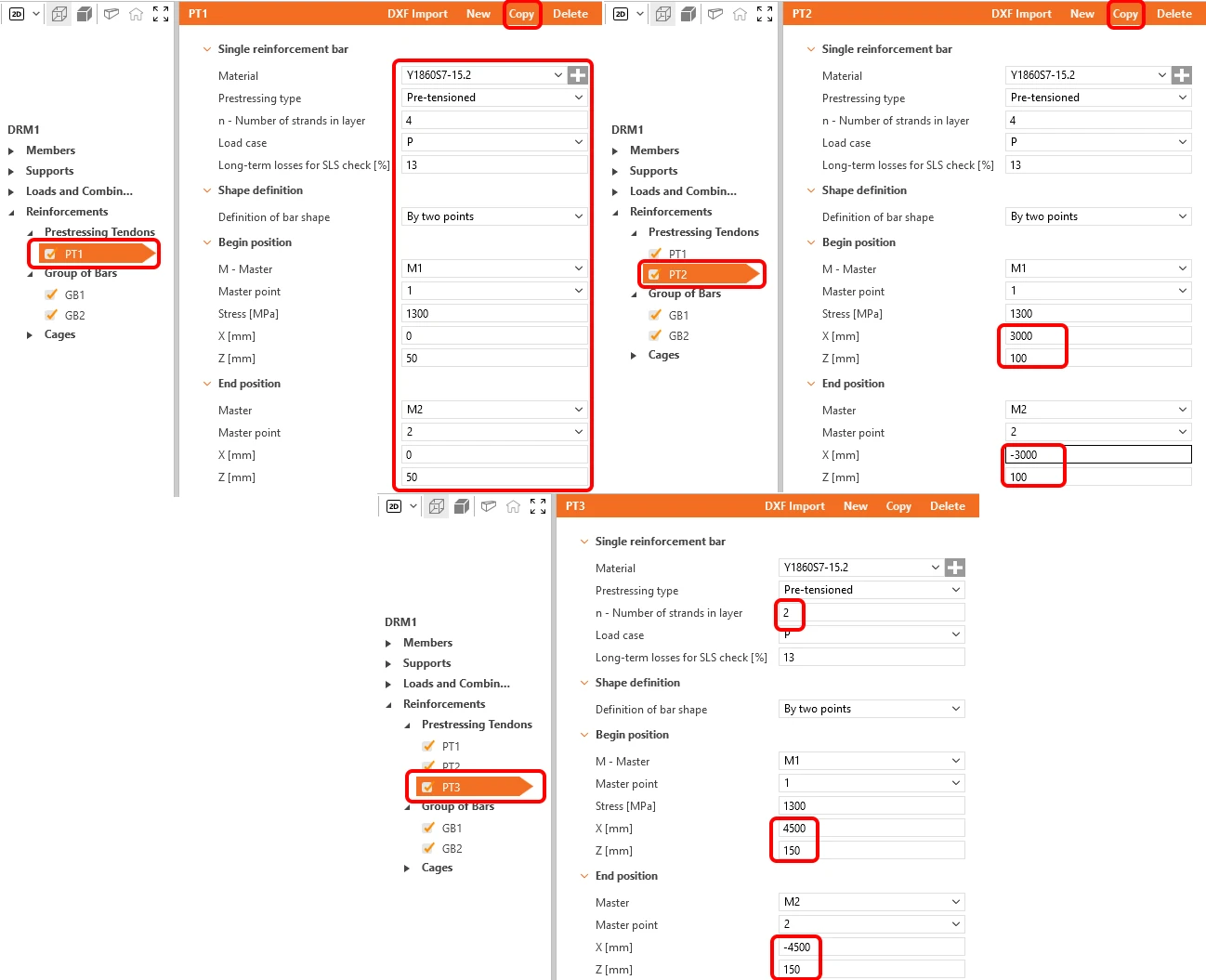

共需要三组钢丝。完成 PT1 的修改后,可以复制它,调整 PT2 的几何形状,再复制 PT2,然后修改 PT3 的几何形状。

模型最终完成。

6 验算

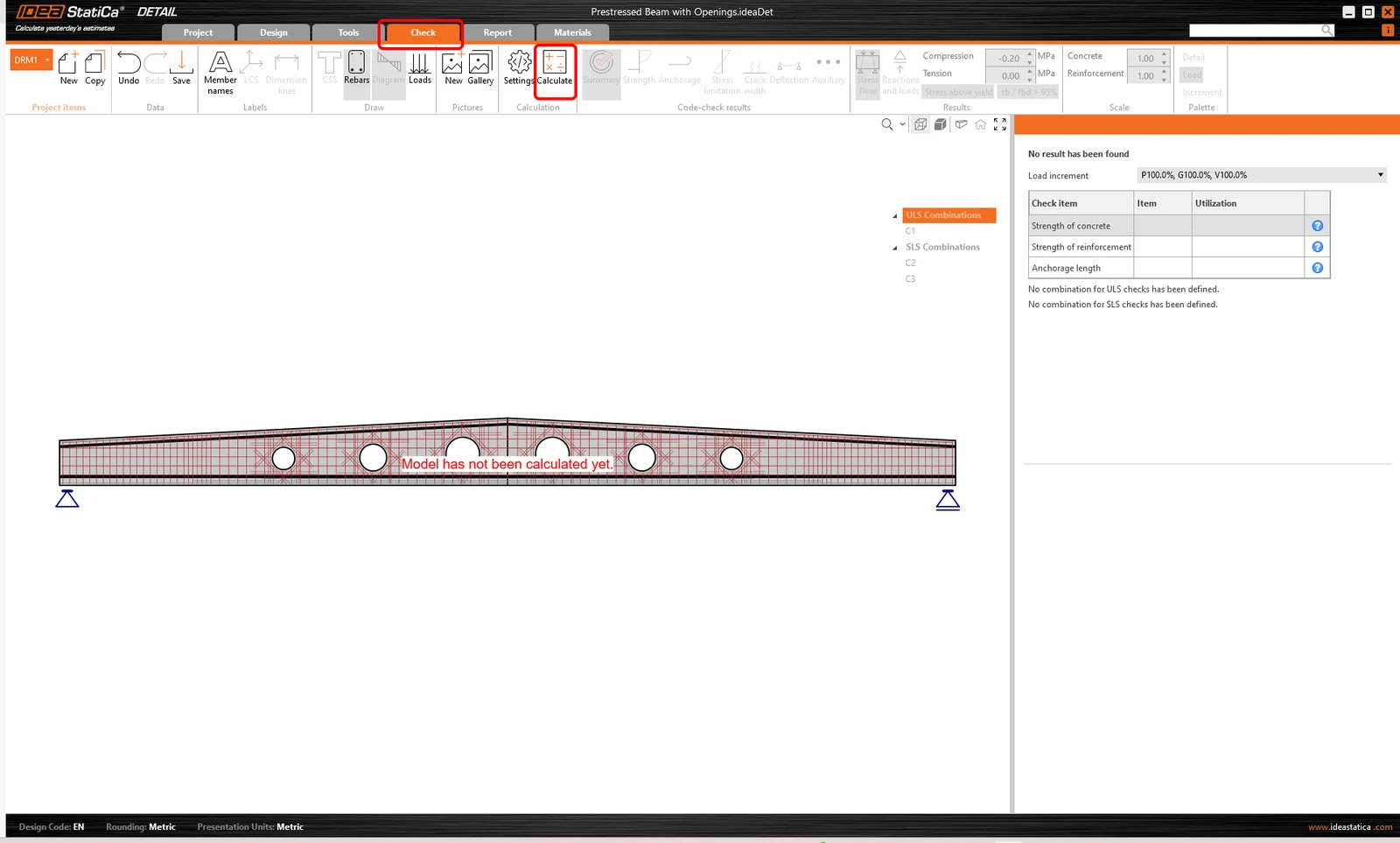

在导航选项卡中转到验算选项卡,让程序对模型进行计算。

分析完成后,可以查看结果。

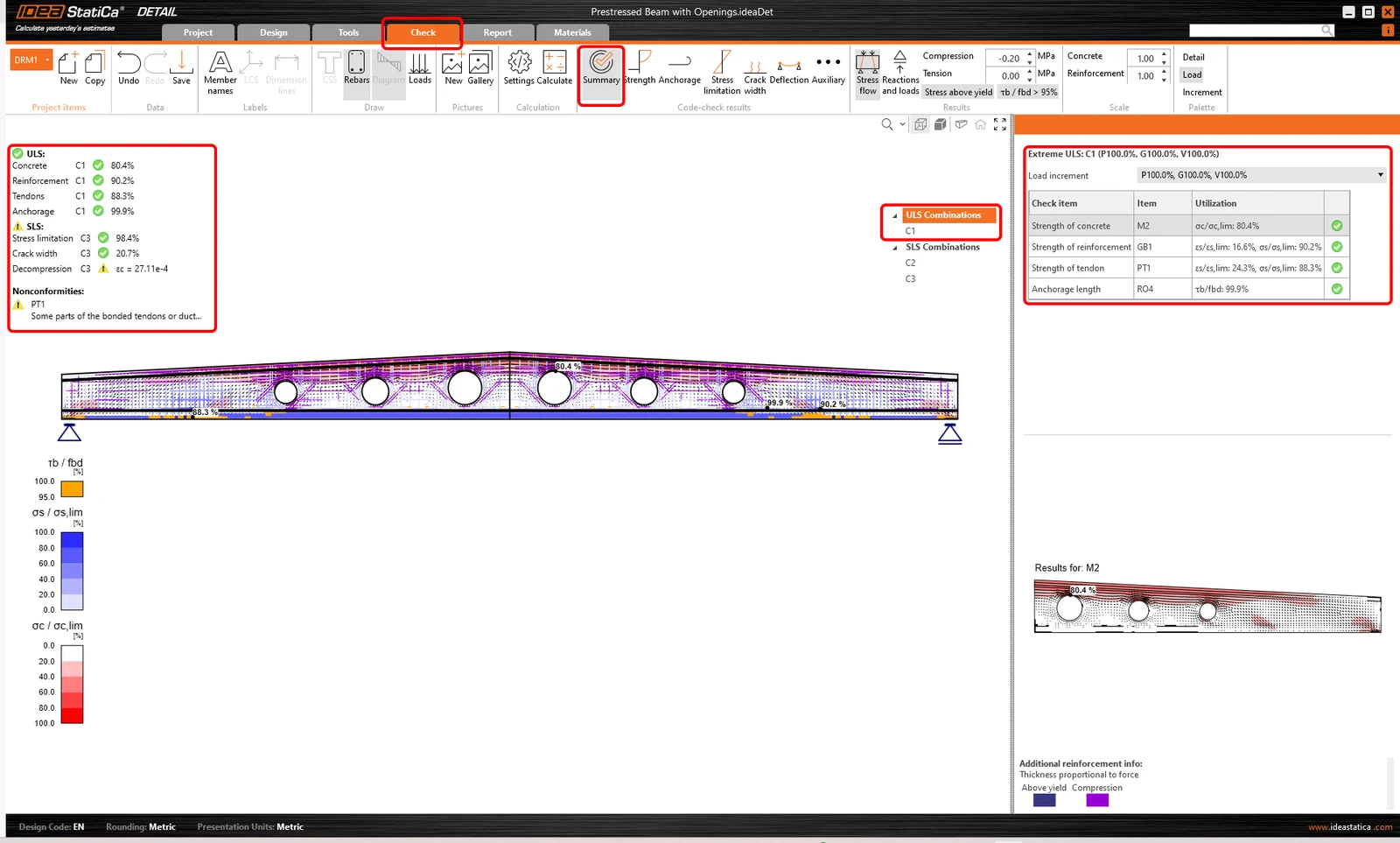

左上角显示所有验算的汇总、承载比百分比及验算状态(通过/不通过)。右上角可查看所选组合的详细计算结果。当前显示的是混凝土在 承载能力极限状态 组合(C1)下的强度验算。可以看到预应力、永久荷载和可变荷载的比例(P100%、G100%、V100%)。

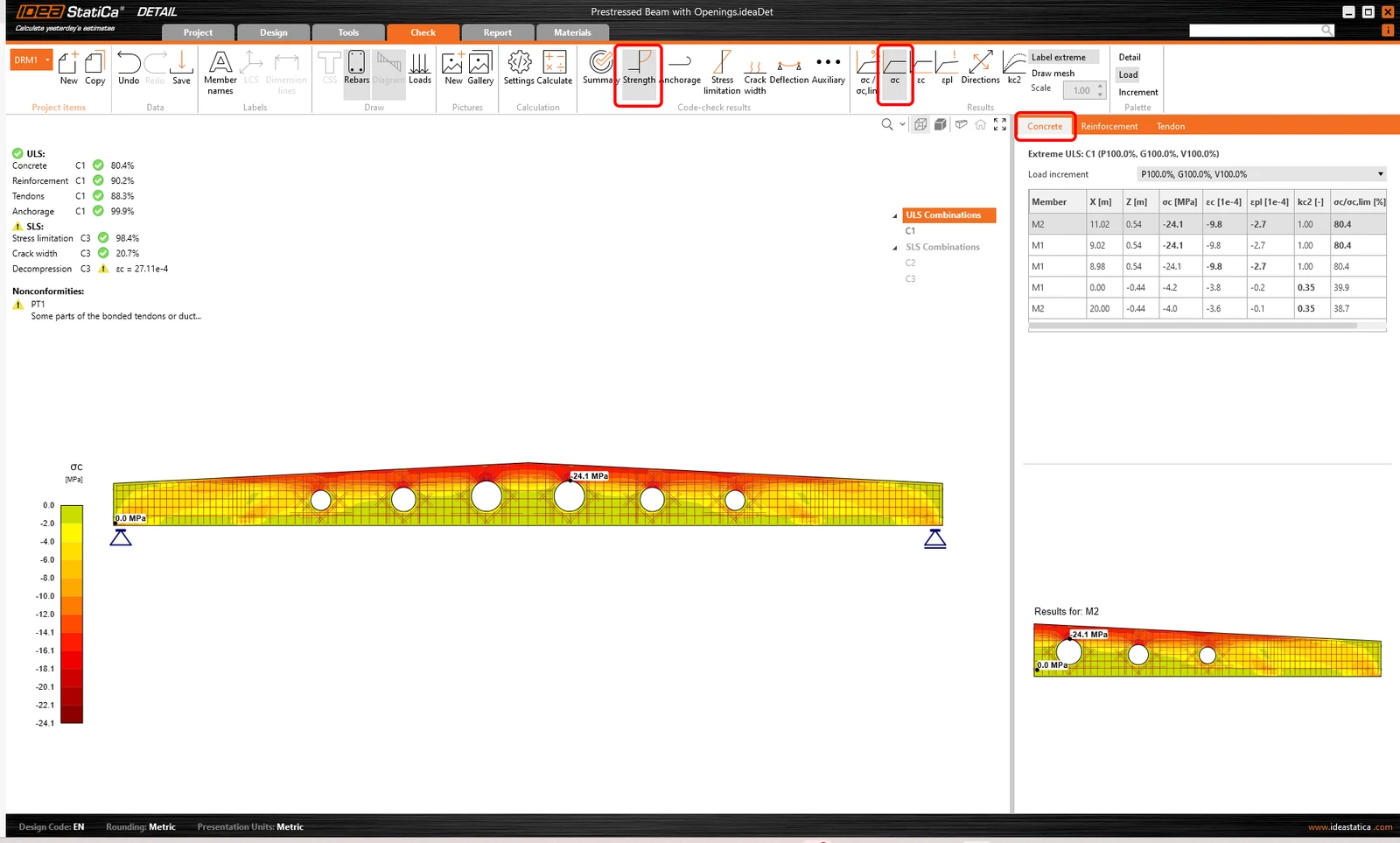

切换到强度规范校核结果。这将显示混凝土承载能力极限状态验算,包括应力承载比、主方向应力、应变以及折减系数 kc 的分布图。C1 组合用于承载能力极限状态验算。

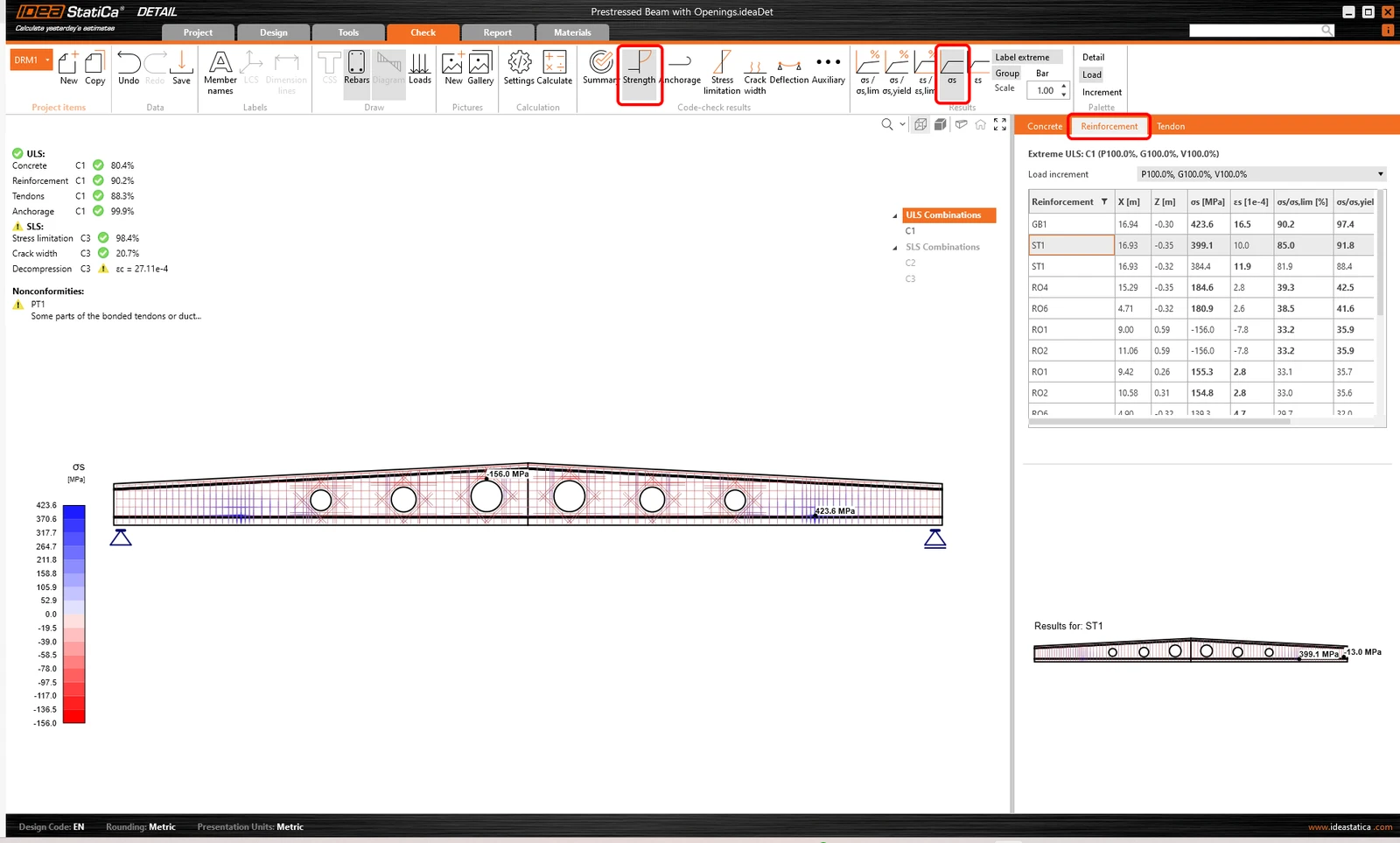

如需查看钢筋的相应结果,需点击表格上方的 钢筋 选项卡。这将更改功能区选项及结果表格。现在可以显示每根钢筋的应变、应力及其承载比。

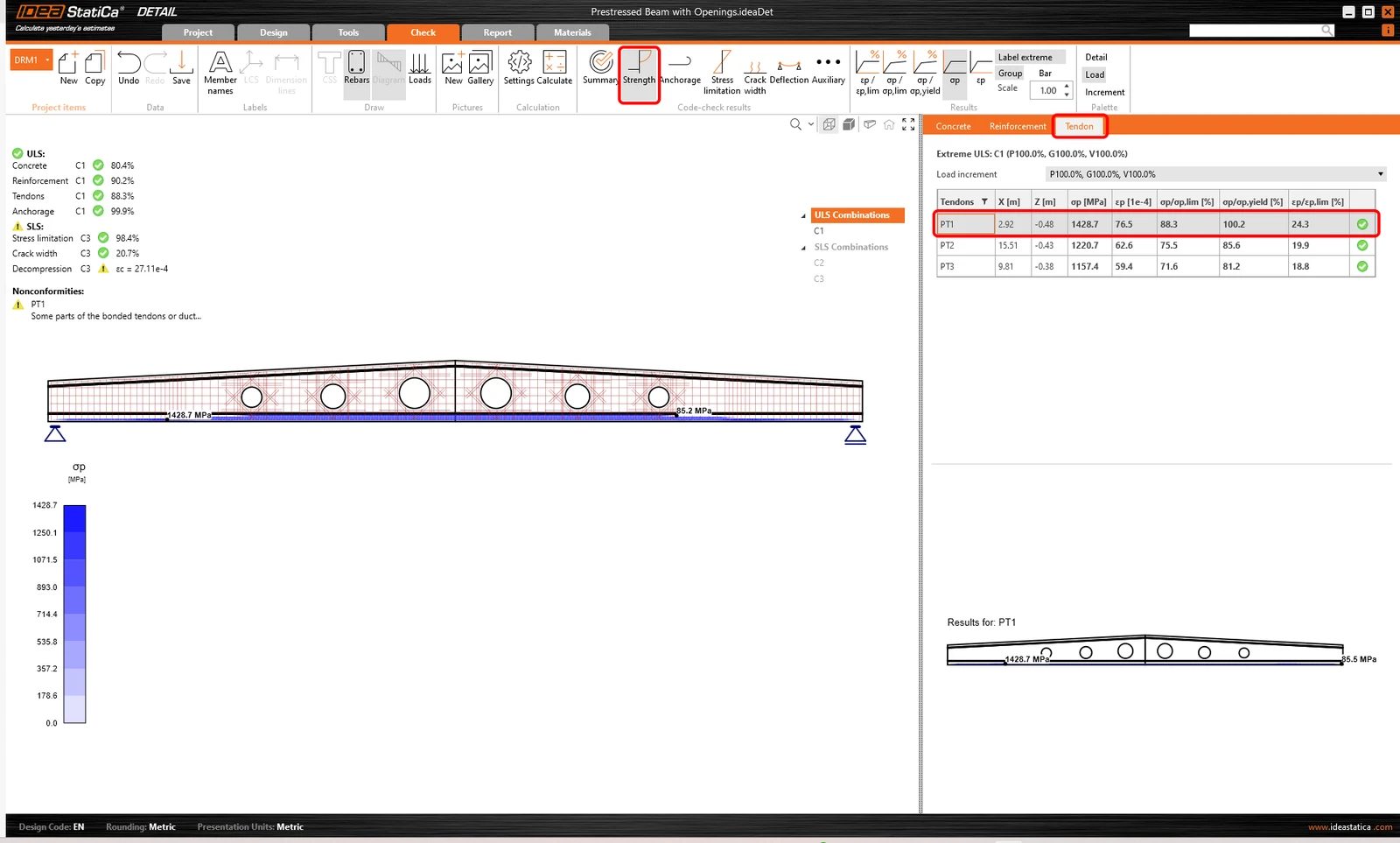

也可以显示钢束的结果。选项与 钢筋选项卡类似。

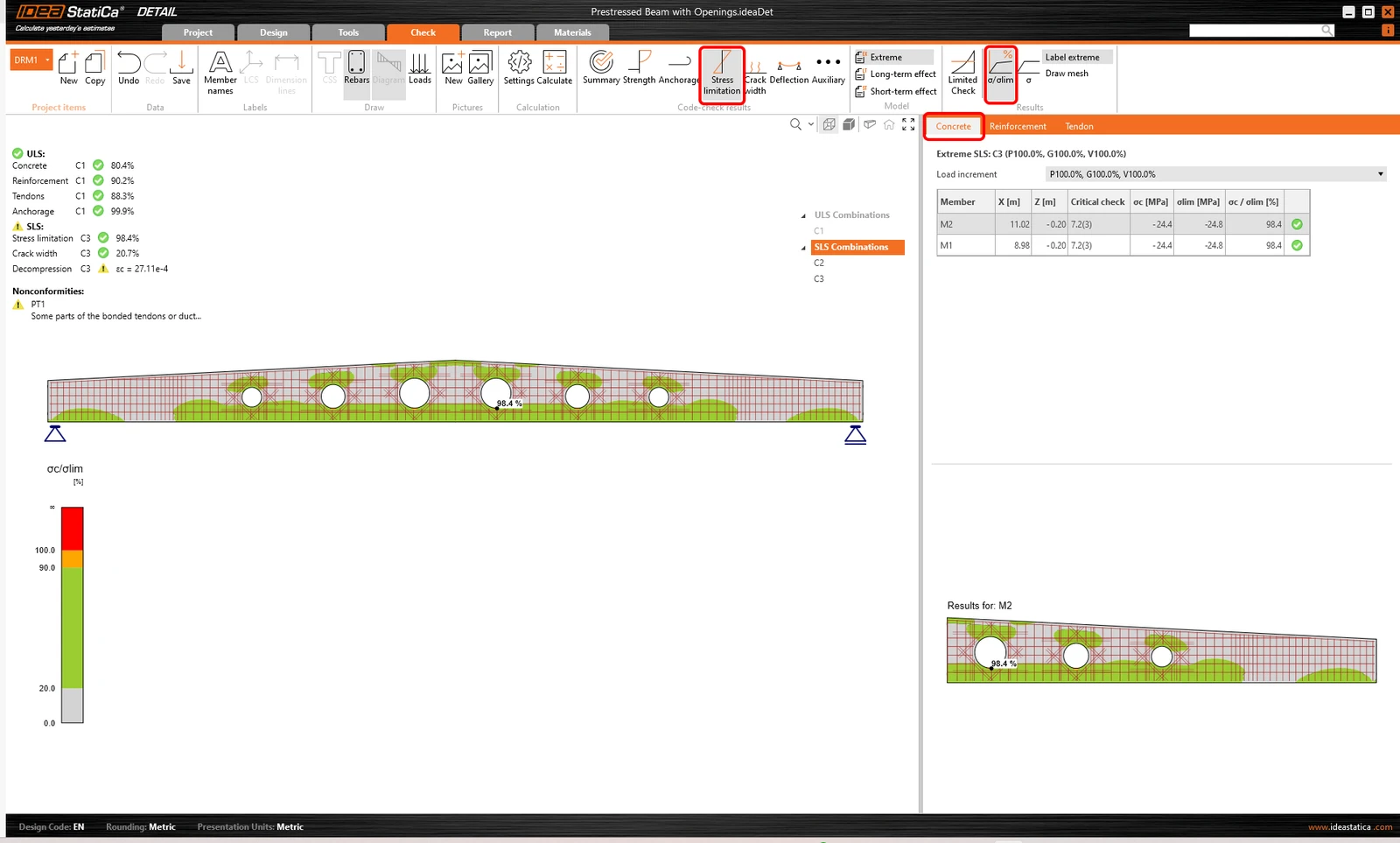

正常使用极限状态验算结果可在应力限制、裂缝宽度、和挠度中查看。对于应力限制状态,C3 组合用于控制混凝土验算,C2 组合用于同时验算钢筋。

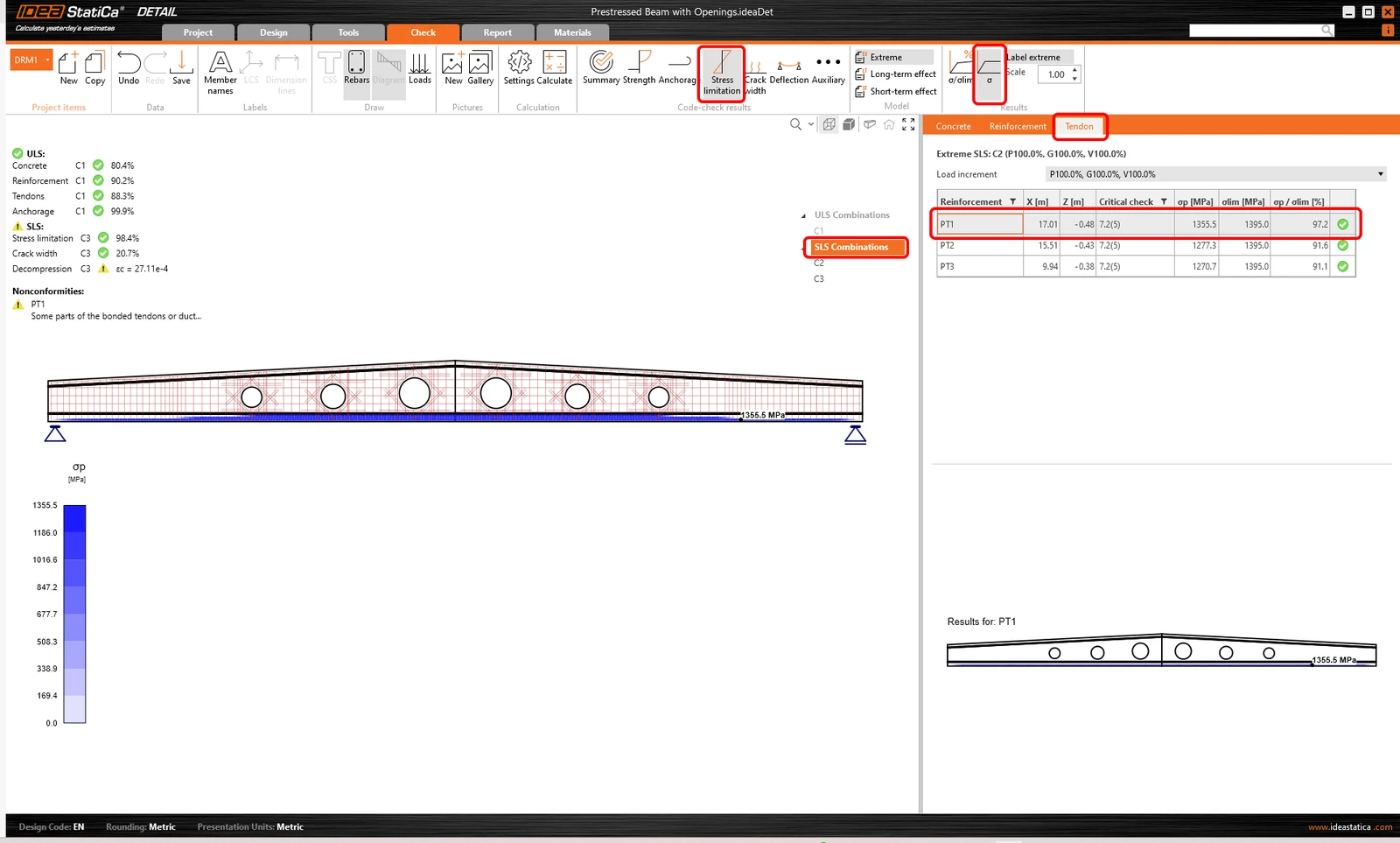

选择钢束选项卡,将显示规范校核结果。荷载必须正确分配到荷载类型,以获得钢束中的正确应力。如上所述,需要阅读知识库文章——如何在 Detail 中为预应力梁设置自重 。

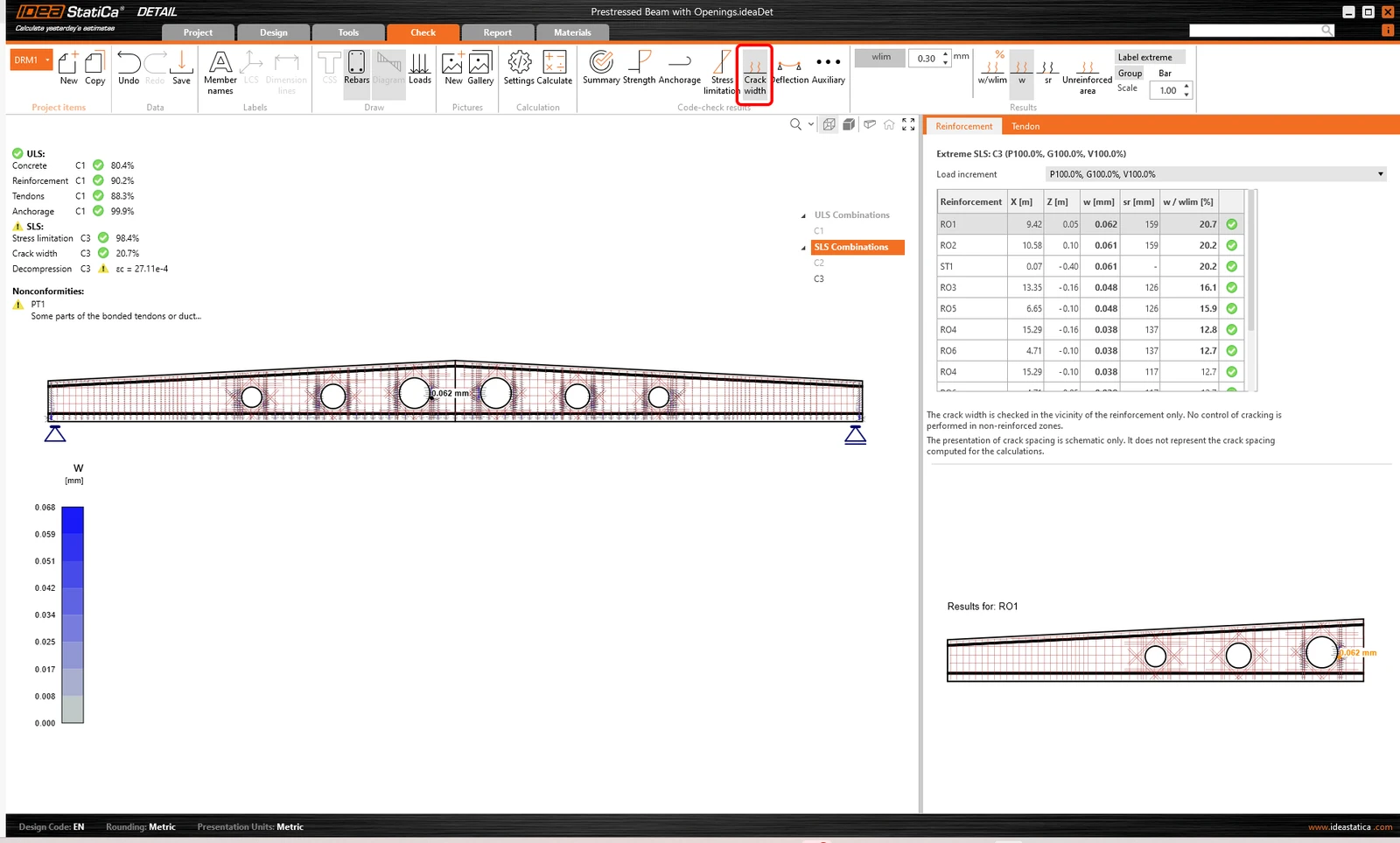

计算所得裂缝宽度可在 裂缝宽度 选项卡中显示(组合 C3)。计算值与限值 wlim 进行比较。

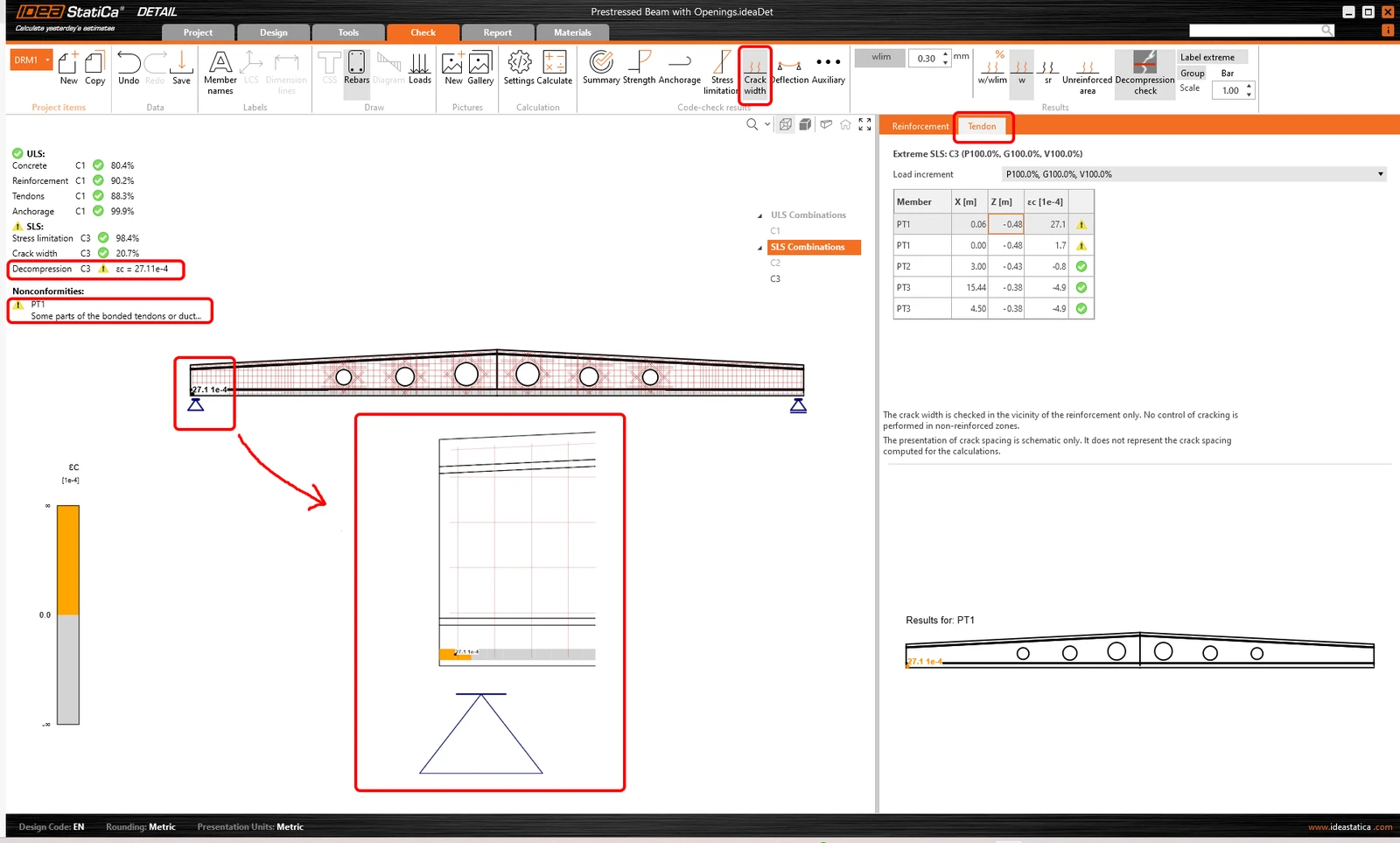

无需担心有关消压验算的警告。如您所见,混凝土沿整个钢束均处于受压状态,该警告仅由钢束起始处的数值奇异性触发。

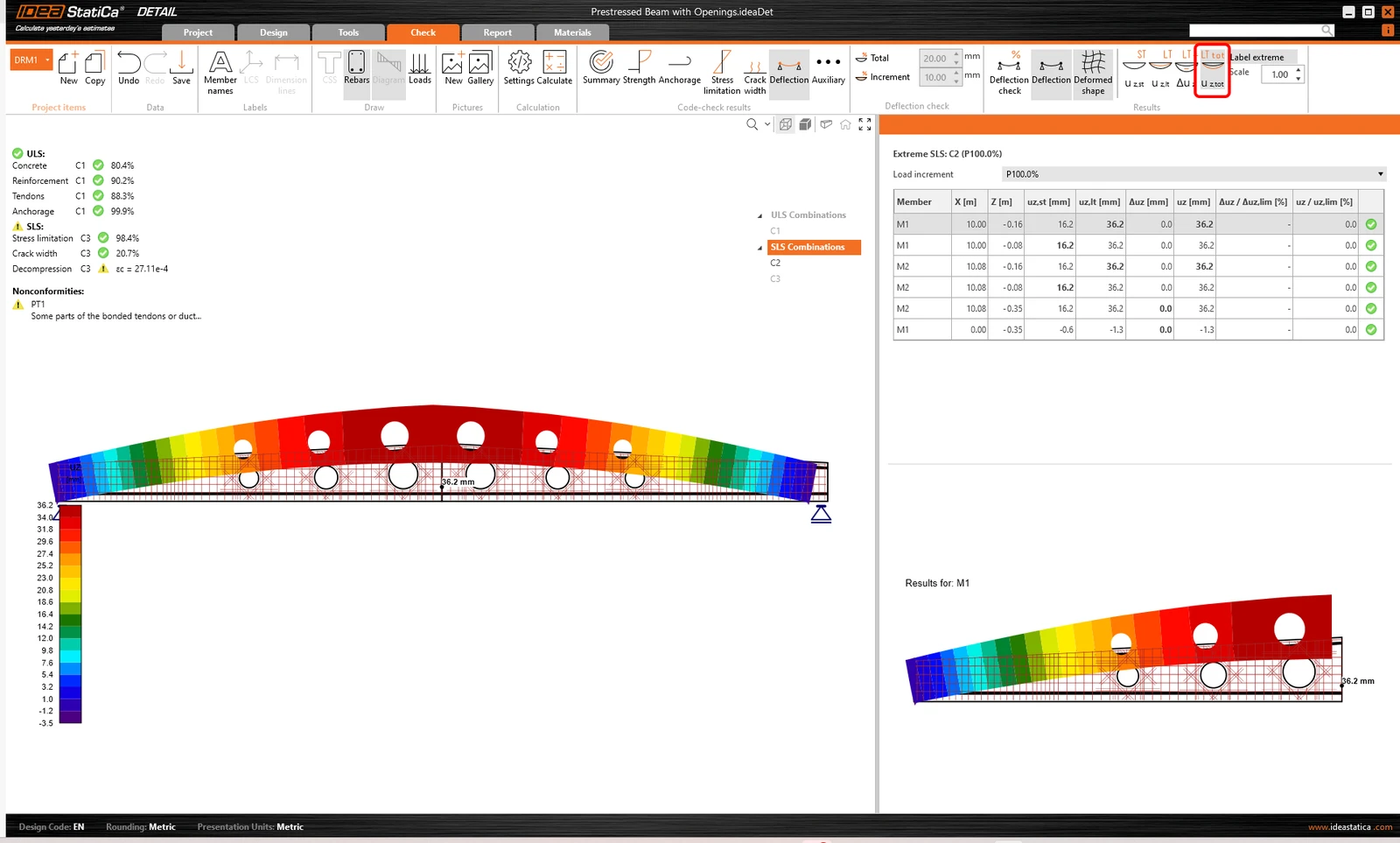

最后,查看挠度验算。挠度仅适用于荷载组合 C2,因为我们之前仅将 C2 设置为激活用于挠度验算。

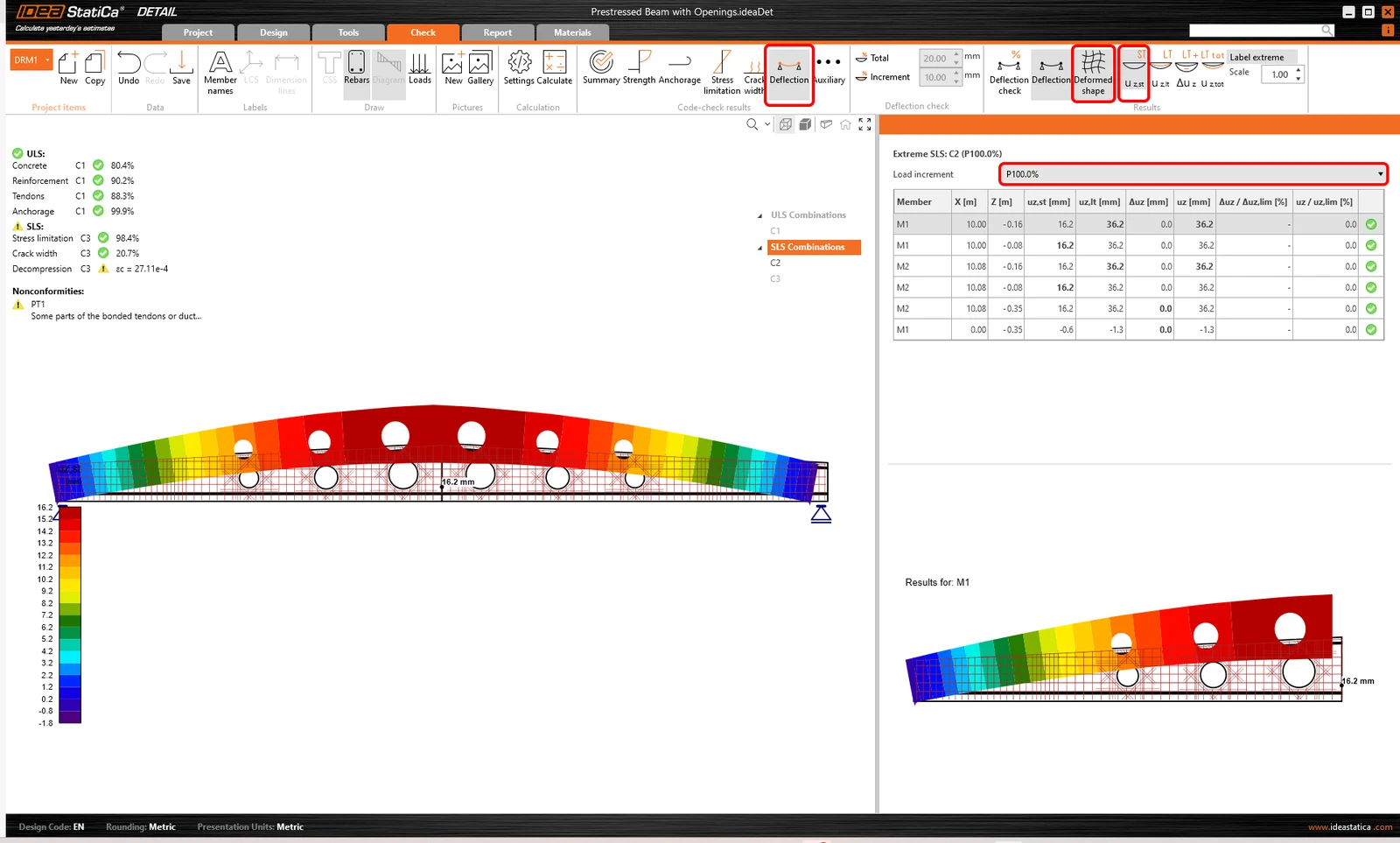

可以显示短期和长期挠度。现在显示预应力荷载类型的短期变形图。请注意,自重已设置为预应力荷载类型,因此显示的变形由自重和钢束共同引起。

长期变形使用徐变系数计算。可以为预应力荷载类型设置不同的系数 φpres,为永久荷载类型设置系数 φperm,以模拟这两种荷载类型的不同施加时间。可在导航器中项目汇总的材料与模型中设置这些系数。本项目保留了默认值。

如需切换到总挠度,只需点击 uz,tot 按钮。

7 报告

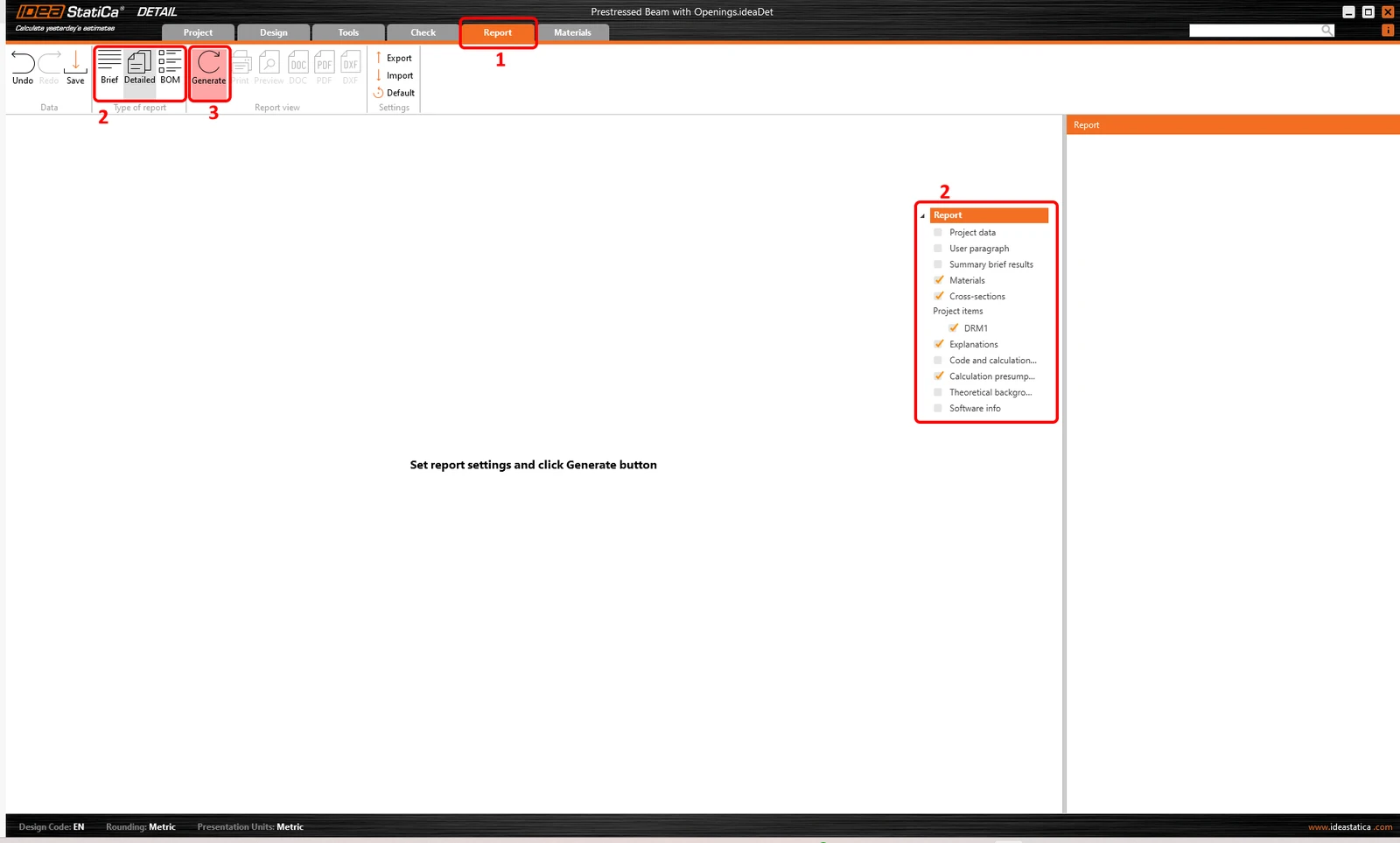

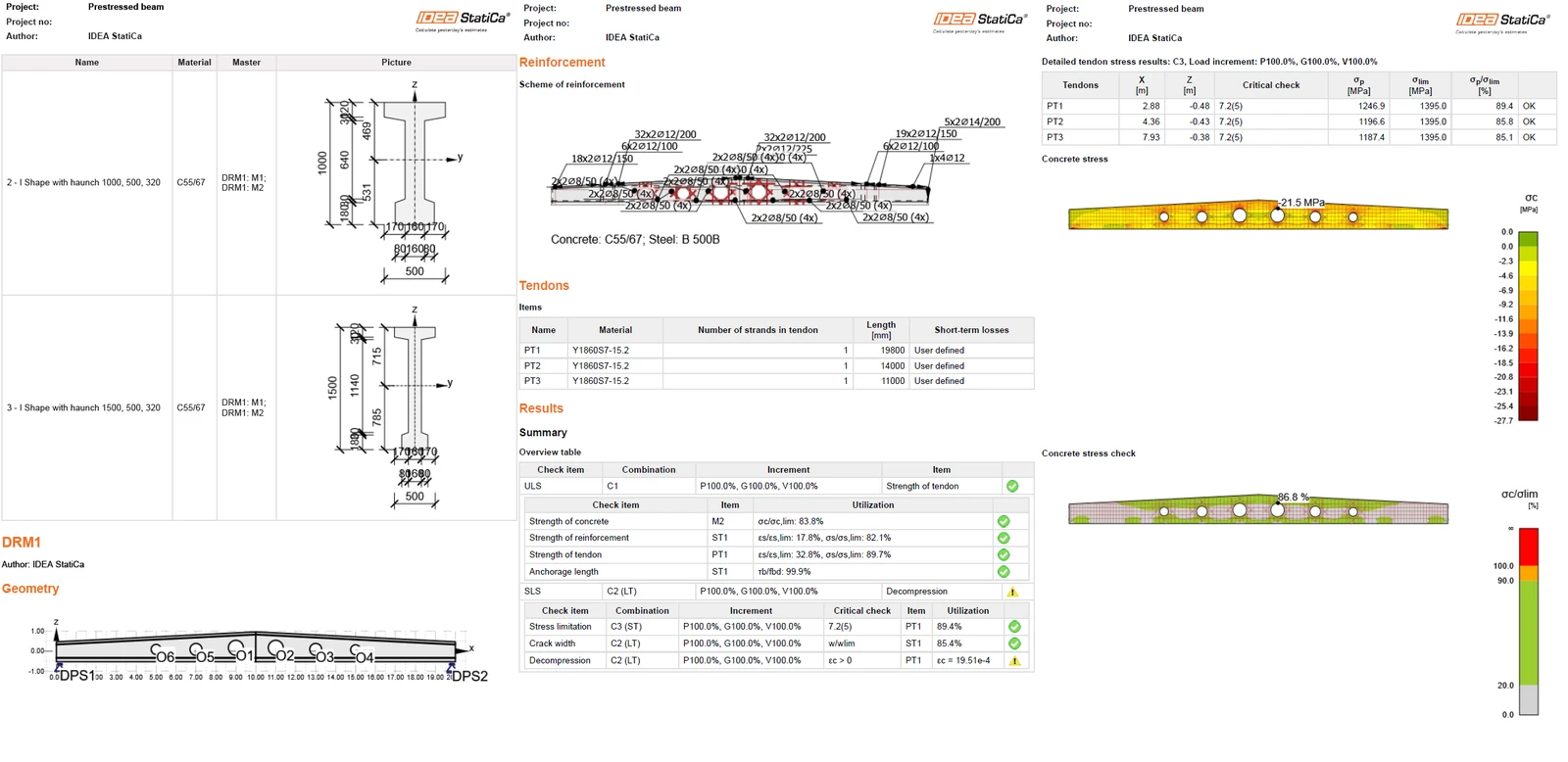

最后,转到报告选项卡。IDEA StatiCa 提供完全可自定义的报告,可打印输出或以可编辑格式保存。
