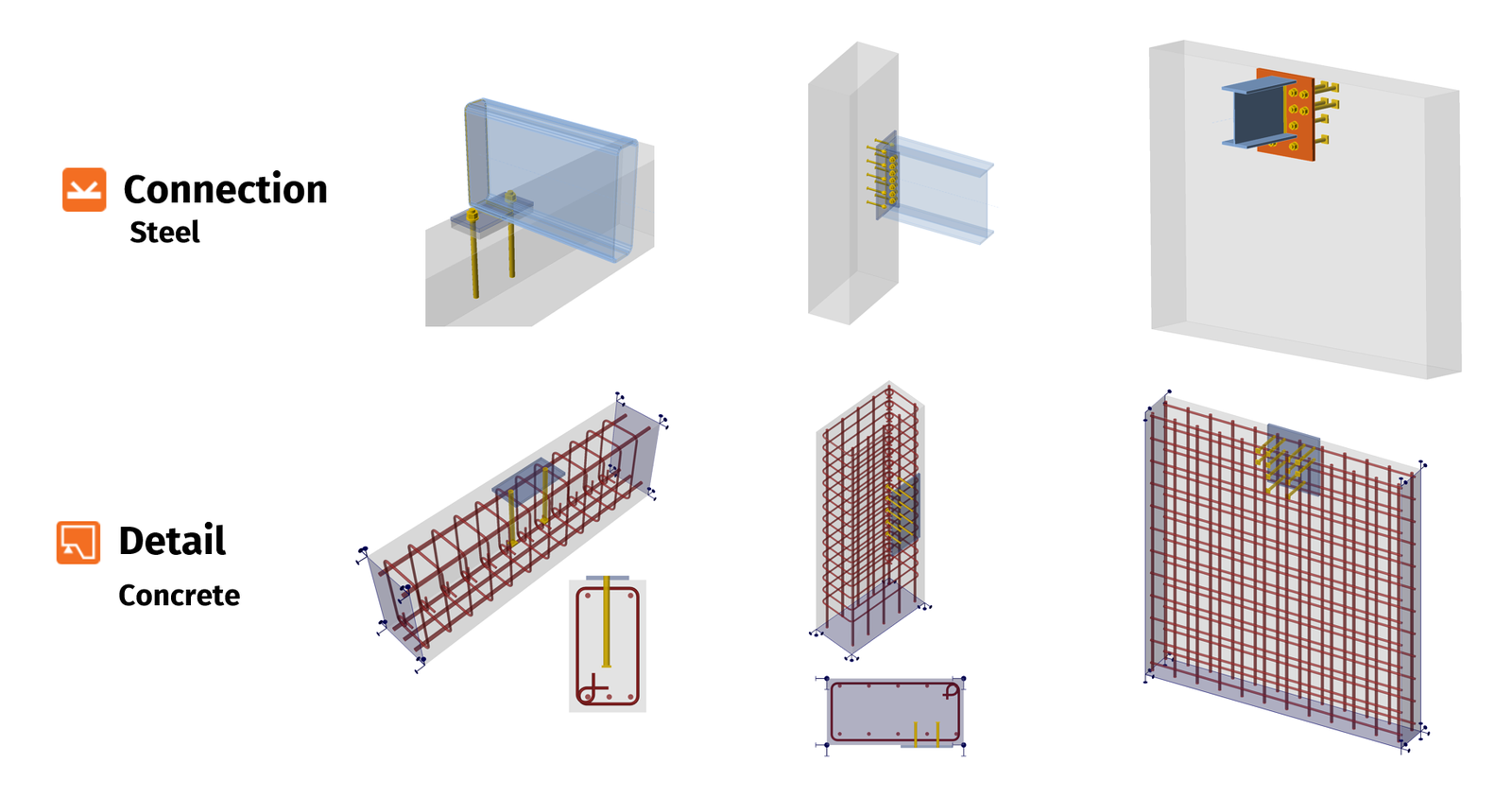

在结构工程中，混合使用材料非常普遍，可能涉及建筑扩建、修缮、用途变更等情况。本文将重点介绍钢材与混凝土的组合应用。IDEA StatiCa 各软件的集成有助于设计结合两种材料的结构细节。

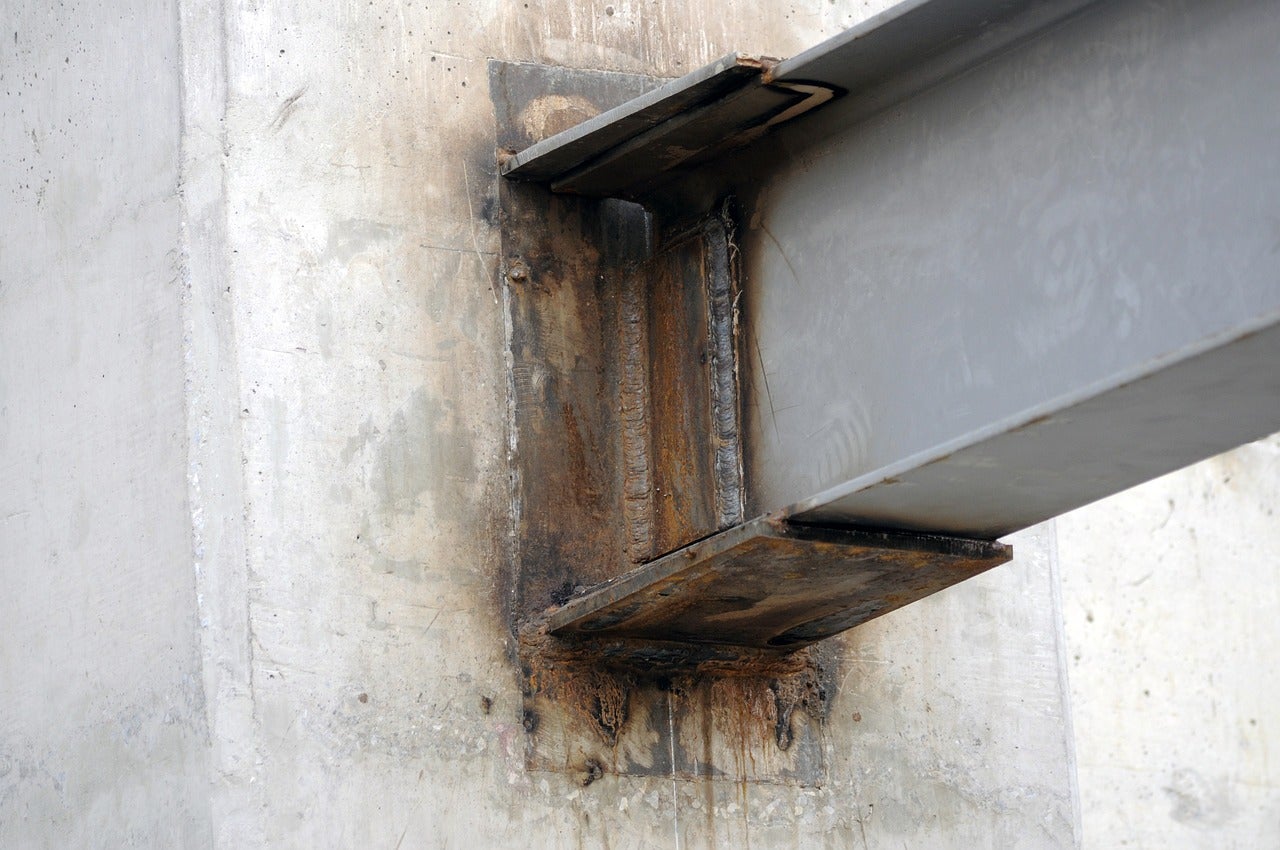

典型案例是钢梁与混凝土结构的节点。该应用场景的挑战在于如何将剪力或弯矩传递至混凝土墙/梁/柱，并验证所设计的钢筋能否承受这些力。若不满足要求，则需要设置锚固钢筋。另一个挑战是用于传递剪力的抗剪键设计。以下介绍如何解决这一工程细节：
Connection
在 IDEA StatiCa Connection 中，可以对钢构件、钢板以及锚固至竖向混凝土构件的锚栓进行建模和设计。
下面介绍各选项。

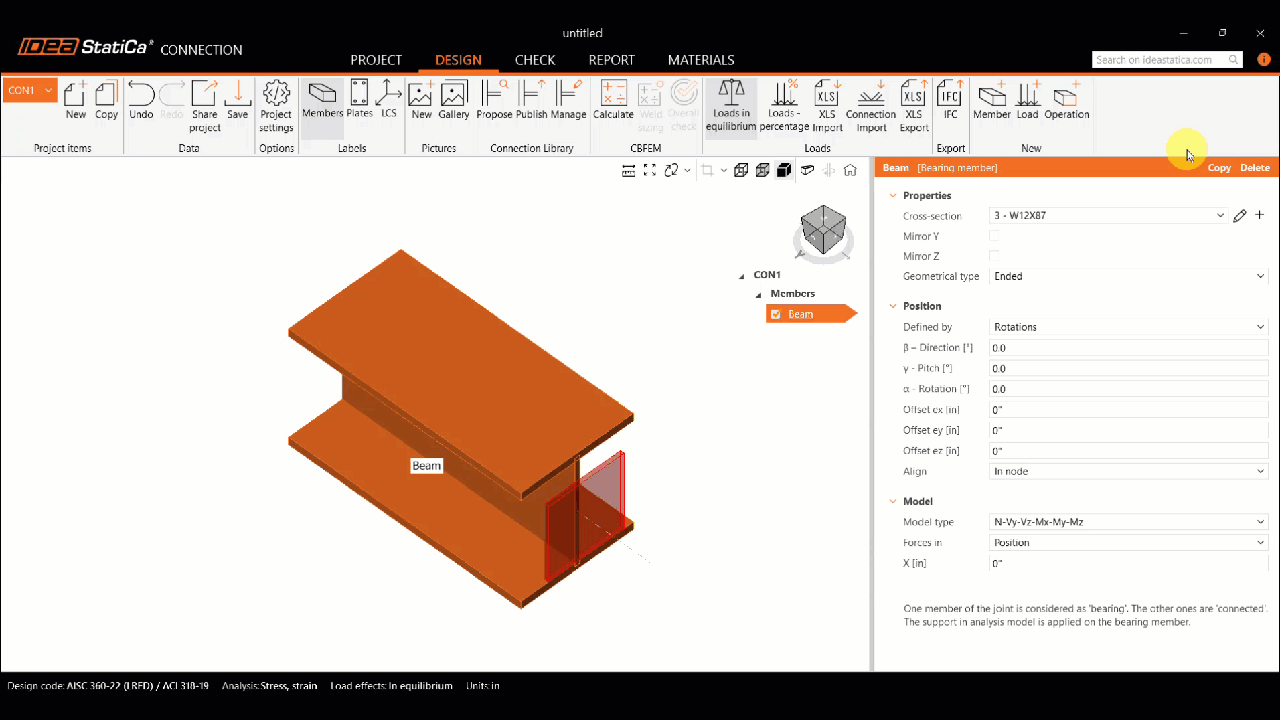

在 Connection 软件中，底板和网格操作均可选择添加混凝土块。底板操作通常用于柱底板，但也可用于梁的方向。具体操作流程如下：
专业提示：更改底板的方向。若梁有坡度，请将方向更改为竖向。

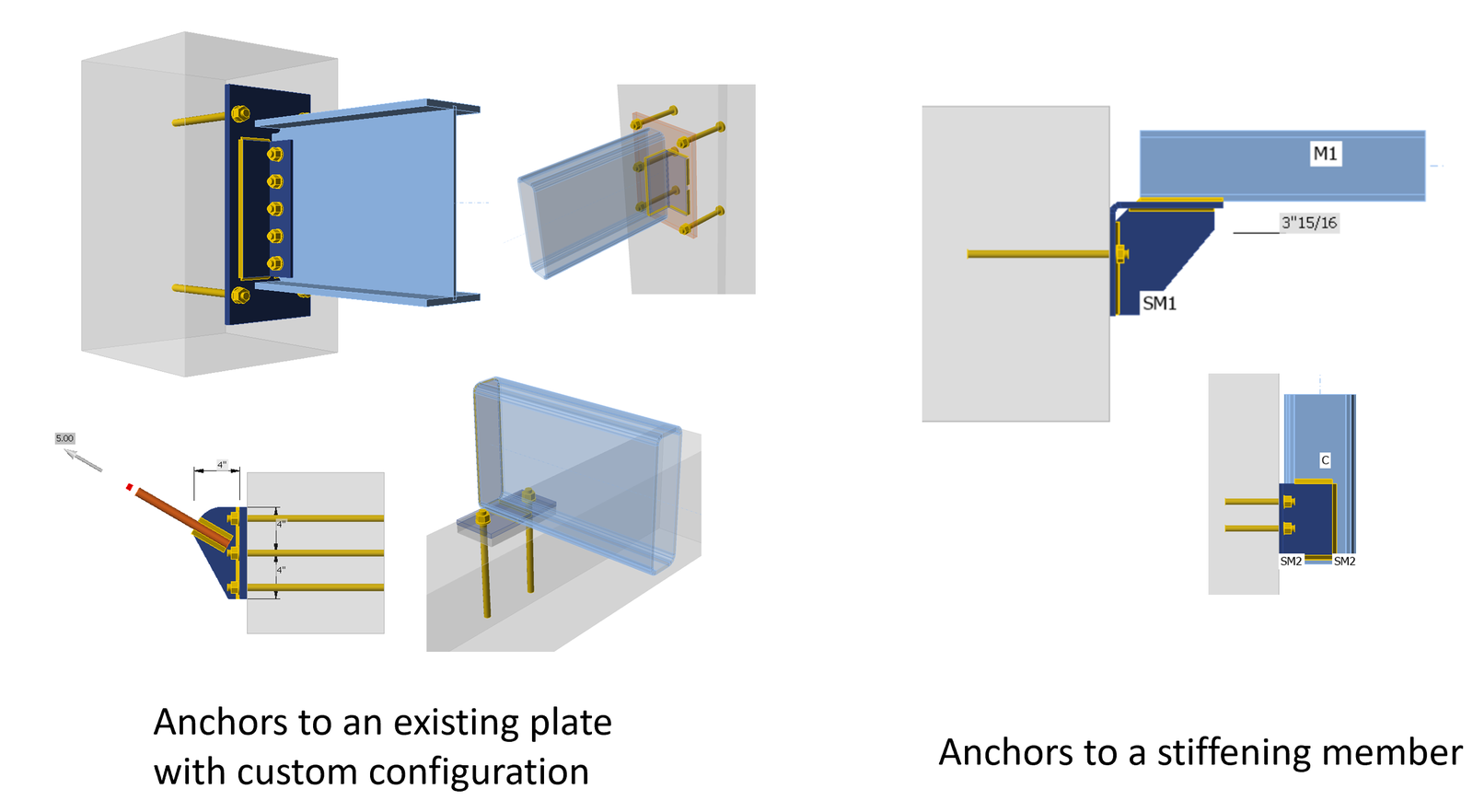

网格操作可帮助您向模型中的任意钢板添加锚栓，因此在需要对钢梁至混凝土块的自定义节点进行建模时，推荐使用此操作。示例如下：
您可以通过以下录播网络研讨会了解更多建模技巧：
- 简化钢-混凝土节点设计
- 钢-混凝土节点设计（含底板）
在 IDEA StatiCa Connection 中，您可进行以下规范校核：
- 钢板
- 螺栓
- 焊缝
- 锚栓、抗剪键
- 混凝土锥体破坏、撬出破坏、侧面崩裂等（采用 ACI 经验公式）
对于锚栓，由于混凝土块被视为无钢筋配置，部分破坏模式无法在 Connection 中进行校核。详情请参阅此处。
Detail 3D
完成钢构件设计后，将模型导出至 Detail 3D 以设计混凝土钢筋。导出模型时，请使用 Connection 选项卡中"校核"标签下的图标，系统将生成相应文件。
在 Detail 3D 中，模型包含来自 Connection 软件的钢板、荷载、锚栓和混凝土块。用户需在混凝土块中建立钢筋模型，混凝土块可模拟为墙体、柱或梁等构件，以确保满足规范要求的钢筋构造细节。

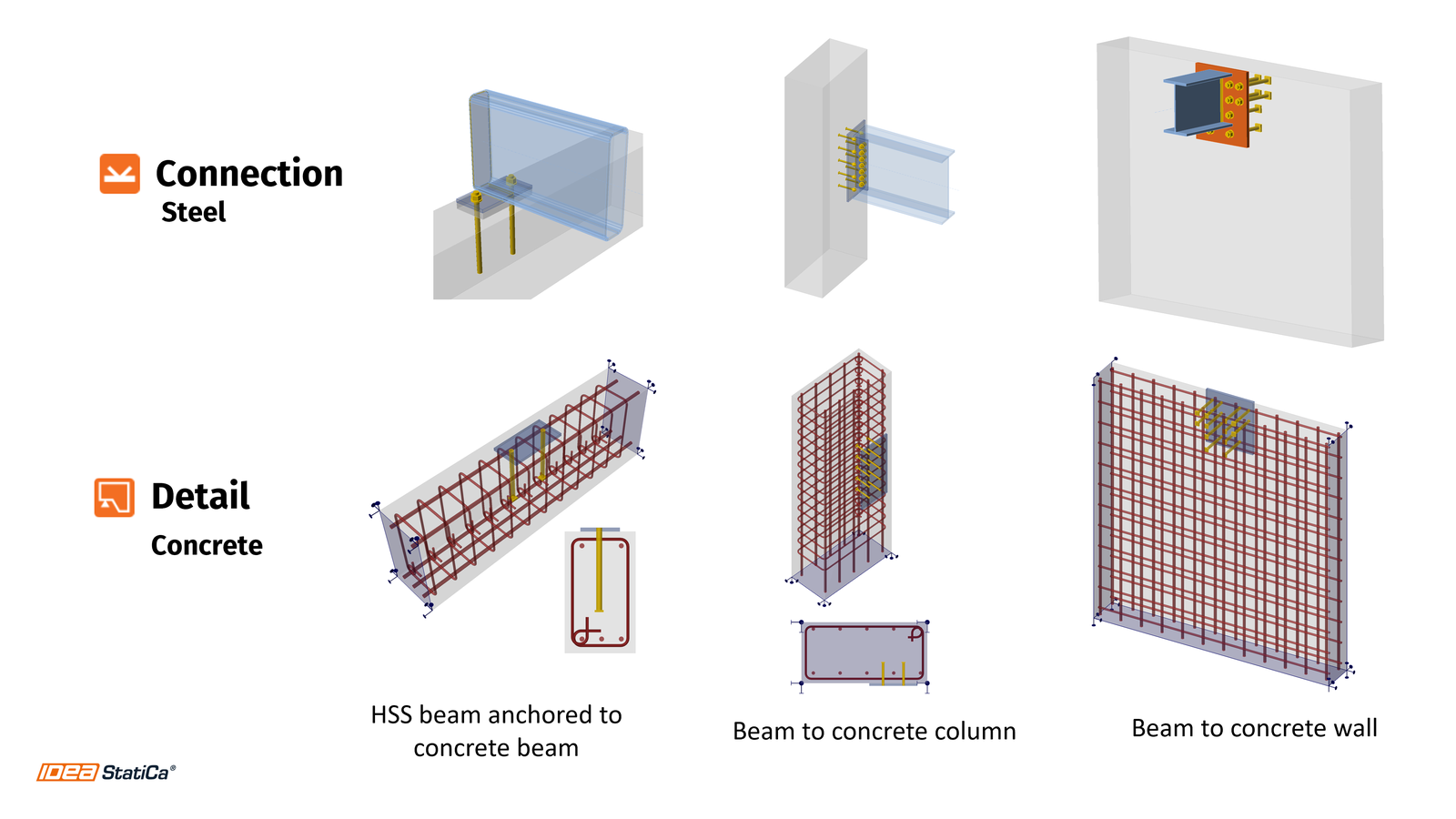

以下为可供分析的节点示例：
您是否遇到过类似情况？
通过在 Connection 与 Detail 之间传递结构数据，无需手动重新输入，从而节省时间并减少错误。尝试将这两款强大工具集成使用，借助自动化工作流程设计钢-混凝土节点，提升团队工作效率。
