节点：为何采用此类节点，常见问题有哪些？
采用此类节点的原因。
- 工厂化生产，质量水平高，可优化材料使用并减少浪费。
- 施工便利性强，安装速度快（现场节点无需养护期）。
- 减少高空作业需求，提高现场安全性。
- 施工灵活性强，可实现分阶段施工或适应现场条件限制。
- 施工期间无需模板支撑，节约成本。
设计此类节点时常见的问题。
- 缺乏能够设计此类节点的软件，导致需要耗时的手动计算。
- 设计假定中存在猜测性判断，导致设计偏于保守。
- 设计假定与实际行为之间存在差异，导致荷载传递不确定性。
- 锚固的设计与规范校核未考虑钢筋，可能导致截面尺寸偏大。
为何使用 IDEA StatiCa？
IDEA StatiCa Connection 软件为复杂节点建模提供了无限的可能性，与 Detail 软件结合使用，将为您提供一套完整的设计工具，为钢结构和混凝土设计项目提供全面的解决方案。
建模策略

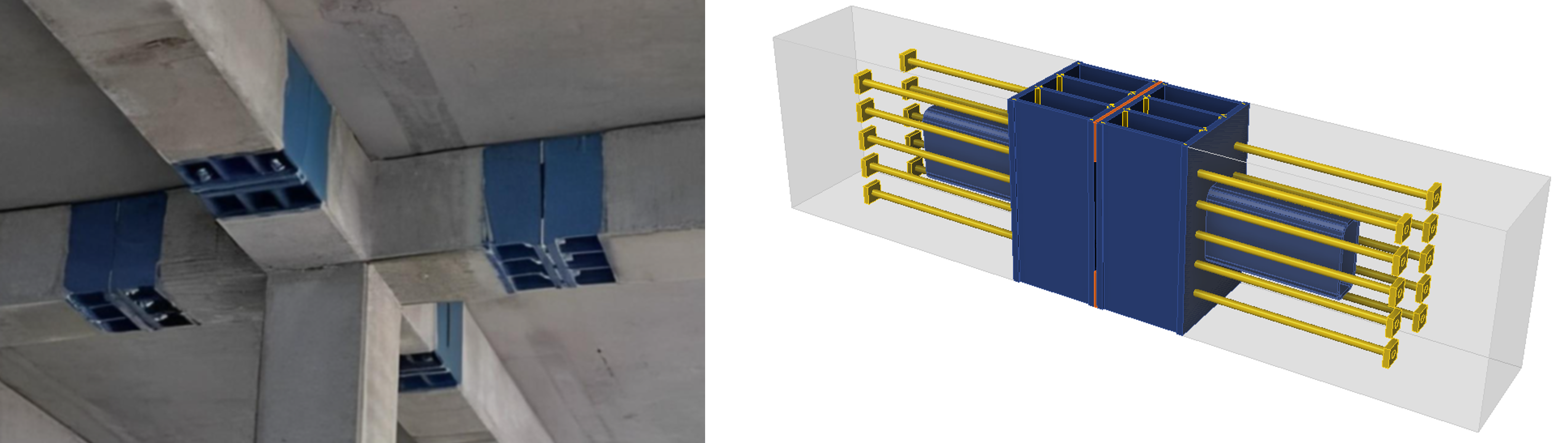

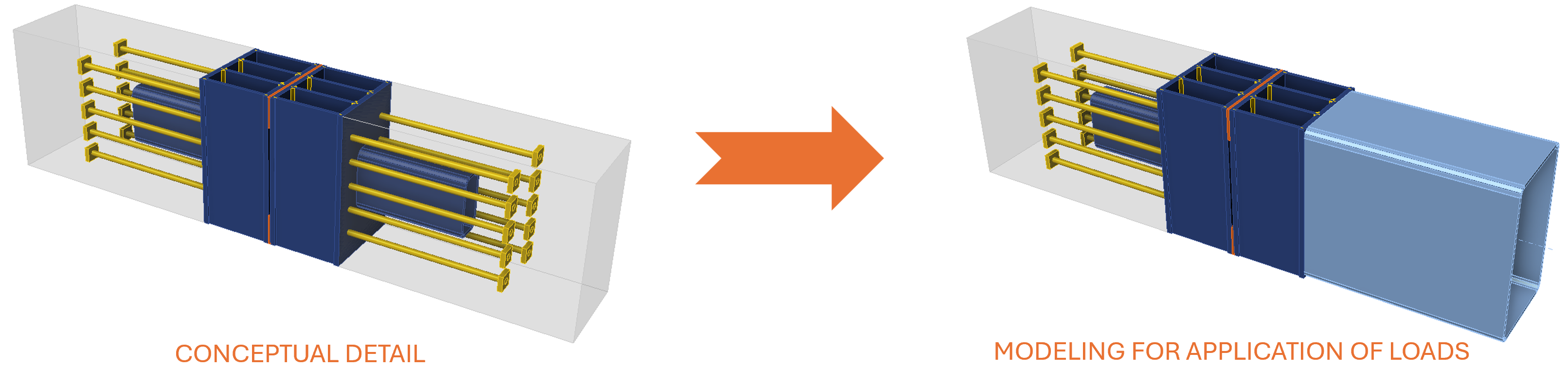

利用 Connection 软件，对此类节点进行建模的方法是聚焦于节点的一侧，将预制梁用混凝土块来表示。预制构件的另一侧则用钢梁表示，其唯一目的是施加荷载（因为在当前版本的 Connection 软件中，无法直接向混凝土块施加荷载）。由于节点连接是对称的，内力分布以及板件中的应力在由钢梁表示的另一侧是相同的，也可以通过切换至分析另一侧的混凝土块来进行验证。
节点设计

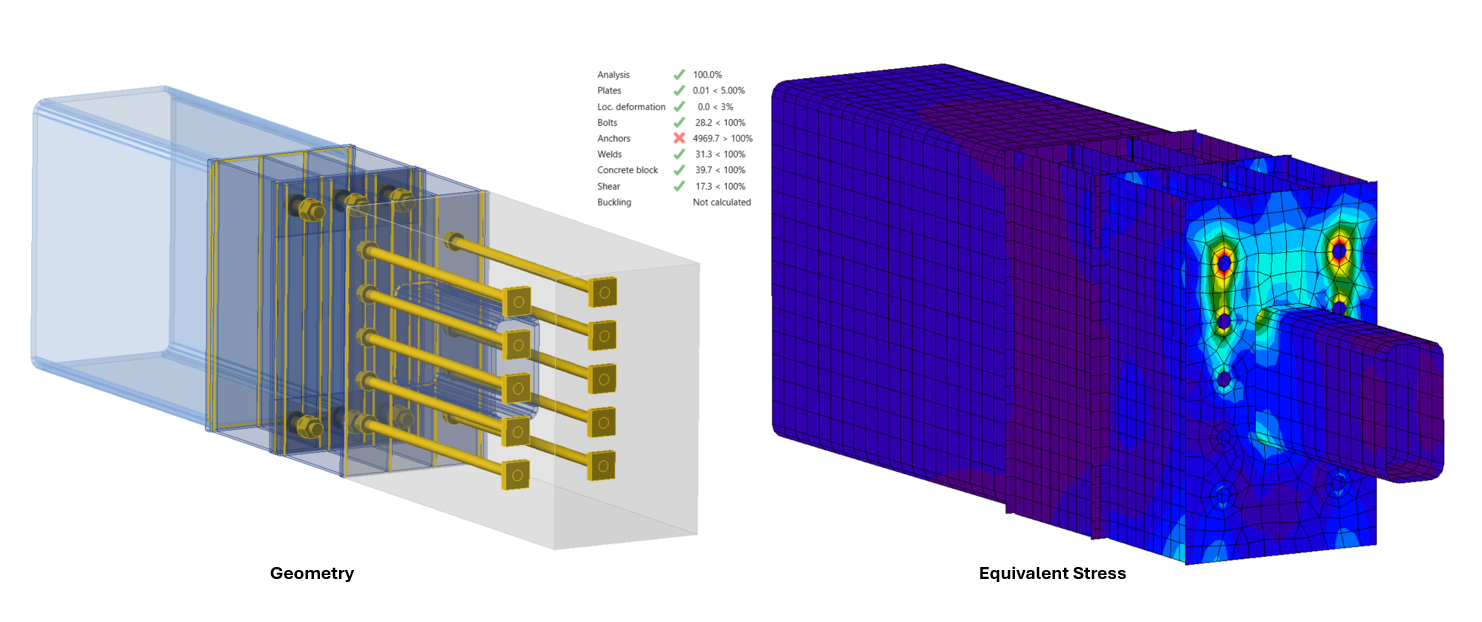

在 IDEA StatiCa 中，节点可依据欧洲规范和 ACI 等多种设计标准进行评估。Connection 软件对钢材部分及混凝土块均进行评估。完成规范校核后，结果摘要可即时查看，并在模型旁边的图形窗口中清晰显示。但混凝土块部分的校核按无钢筋考虑，这可能导致某些必要验证（如混凝土锥体破坏抗力）不满足要求。

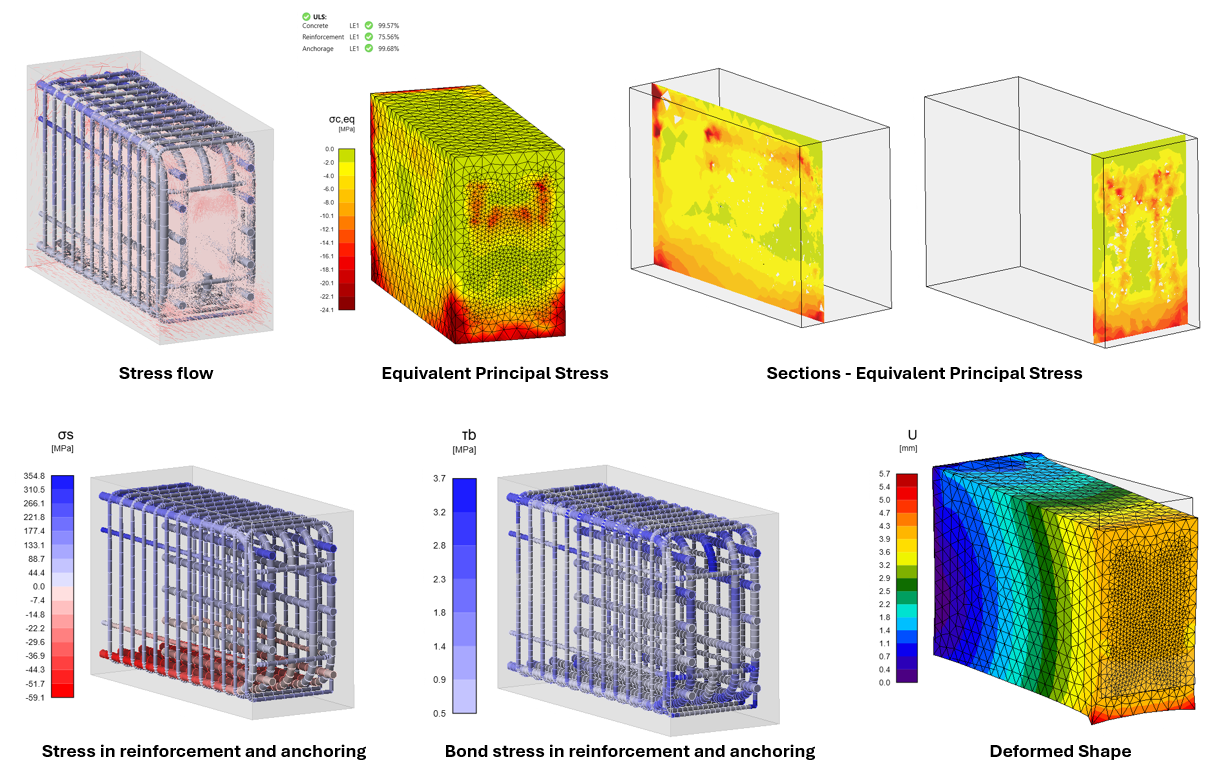

Detail 软件用于通过考虑设计中配置的混凝土钢筋，对锚固进行进一步评估。在该软件中，Connection 软件中考虑的所有荷载均自动同步，且荷载能够正确传递至预定路径。因此，关于此类节点连接是否已正确实现的不确定性和猜测性判断将不复存在。除了对分析中正确荷载传递具有充分把握之外，规范校核的图形结果还使我们结构工程师能够审查应力流向、可在各截面切割的混凝土等效主应力、钢筋和锚固中的应力、锚栓和钢筋中的粘结应力，以及结构的变形形态，从而验证结构的实际行为是否符合设计意图。
结果文档

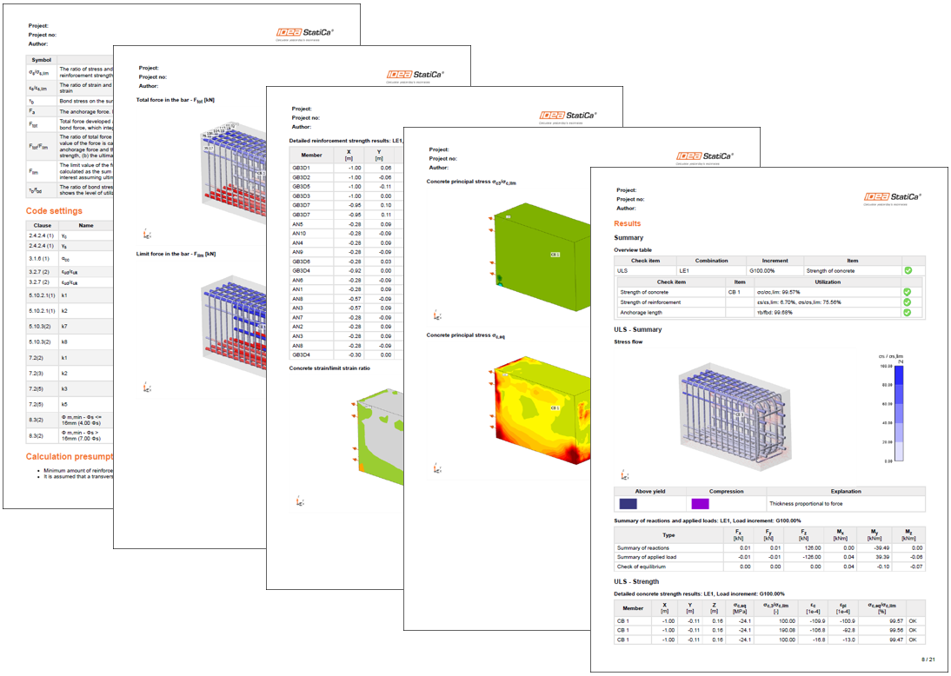

最重要的是，可生成包含详细计算过程和丰富可视化图表的结构计算报告，并可根据特定要求进行定制，在提交主管部门和/或审查机构审核时提供有力支持。
总结
使用 IDEA StatiCa，结构工程师在设计此类节点时所遇到的常见痛点得以有效缓解。凭借其在精确高效地分析和设计节点及结构构件方面的先进能力，您将不再对荷载传递是否正确实现以及拼接区域的钢筋是否充足存有疑虑。因此，IDEA StatiCa 减少了计算所花费的时间，并提供了经标准验证的更安全、更优化的解决方案。
